Büyük endüstriyel kapı için özelleştirilebilir kablolu fotoelektrik sensör Güneş ışığına karşı 30m

Büyük Endüstriyel Kapı 30m için özelleştirilebilir kablolu Fotoelektrik Sensör Güneş ışığına karşı

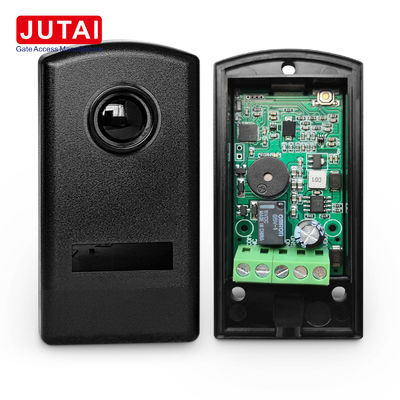

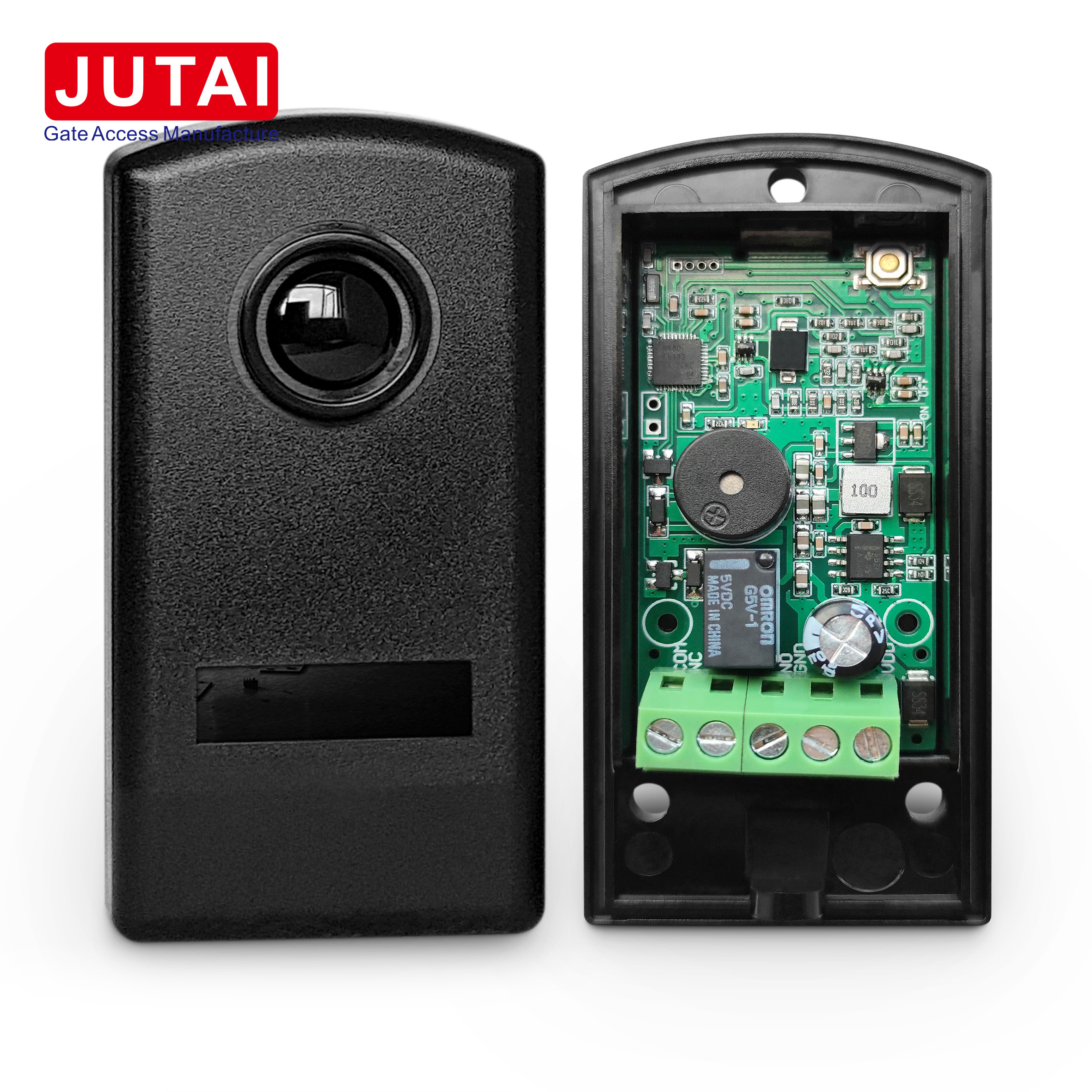

JUTAI IR-20M kızılötesi ışın sensörü

Özellikleri

1. Uzun mesafe tespiti: Dışarısı güneş ışığında 30 metreye kadar tespit mesafesi.
2. Yüksek Duyarlılık: Çok küçük nesneleri veya ince hareketleri doğru bir şekilde algılayabilir.
3. Hızlı Yanıt Zamanı: Bu sensörlerin son derece hızlı yanıt süreleri vardır ve bu da hızlı algılama gerektiren uygulamalar için uygun hale getirir.
4. Yüksek müdahale direnci: Dayanıklı performans sağlamak için çevresel ışık müdahalelerine (güneş ışığı veya araç ışıkları gibi) direnmek için tasarlanmıştır.
5. Kolay Kurulum: Genellikle kolay kurulum ve hizalama için tasarlanmıştır, kullanıcı kurulumunu ve bakımını kolaylaştırır.

Başvurular

1. Otomatik Kapılar ve Erişim Kontrol Sistemleri: Kapıların açılmasını ve kapanmasını otomatik olarak kontrol ederek geçmekte olan insanları veya araçları tespit etmek için kullanılır.
2. Güvenlik Sistemleri: Güvenlik uygulamalarında, genellikle çevre, pencere ve kapı güvenliği için kullanılan yetkisiz girişleri tespit ederler.
3. Endüstriyel Otomasyon: Nesnelerin konumlarını ve hareketlerini tespit etmek, makine işlemlerini kontrol etmek için üretim hatlarında ve konveyör kemerlerinde kullanılır.
4. Parklama Yönetimi: Araç giriş ve çıkışını tespit etmek, bariyer kapılarını kontrol etmek veya park alanının işlenmesini izlemek için otoparklarda kullanılır.

Kurulum talimatları

1. İçeriye erişim: İç kısımlarına erişmek için fotokellenin ön panelini açın.
2. Kablo ekleme ve taban sabitleme: Kabloları ilgili yuvalarına yerleştirin ve fotokellinin tabanını duvara sağlam bir şekilde sabitleyin.
3. Duvara veya metal yüzeye montaj:
   • Duvar montajı için, üç 5 mm delik açın ve uygun vida demirleri yerleştirin.
   • Metal yüzeyler için, kendi kendine vurulan vidalar için üç 3 mm delik açın.
4. Bağlantılar yapın: Gerekli kabloları bağlayın ve fotokelle 12 ve 24V DC/AC arasında bir voltajla güç verin.
5. Doğru konumlandırmayı sağlayın: Fotoceleri düzgün bir şekilde hizalayın. Alıcıdaki kırmızı LED, doğru hizalama durumunda kapalı kalmalıdır. Kızılötesi ışın kesildiğinde kırmızı LED yanıp söner.
6. Ön panel ile kaplayın: Bağlantılar doğrulandıktan sonra, ön panelini yerine sıkıca yerleştirmesini sağlayarak değiştirin.
7. Test Sistemi: röle yanıtını kontrol etmek için kızılötesi ışını birkaç kez kesmek.
8. Ön panelini güvence altına alın: Son olarak, ön panelini sağlanan vidalarla güvence altına alın.

Bu adımları izlemek, IR-20M fotokellinin düzgün bir şekilde kurulmasını ve çalışmasını sağlayacaktır.

JUTAI IR-20 kablolu kızılötesi fotocel ile üst düzey güvenilirliği deneyimleyin.

• Istikrarlı algılama mesafesi: 20 metreden fazla olağanüstü istikrarlı ve güvenilir algılama sağlar.
• Yüksek Kaliteli Kızılötesi Lambalar: Sabit mesafe ve ışık direnci sağlamak için tanınmış Alman markalarını kullanır.
• Güvenilir röleler: Japonya'nın Omron markası rölelerini içerir ve çeşitli kapı operatörü markalarıyla uyumluluğu garanti eder.
• Yüzey Montaj Teknolojisi (SMT): Sıkı kalite standartları ile seri üretiminin doğruluğunu ve tutarlılığını sağlar.

Avantajları ve Özellikleri

Kapsamlı Destek

Her paket, kolay bir kurulum ve yapılandırma için kapsamlı bir rehberlik sunan illüstrasyonlu şemalarla İngilizce bir Kullanım Kılavuzu içerir.

Sonuçlar

Özetle, JUTAI IR-20 Kızılötesi Sinir Sensörü, çeşitli uygulamalarda eşsiz bir güvenlik ve çok yönlülük sunarak çeşitli ortamlarda huzur ve rahatlık sağlar.




Teknik parametreler

JUTAI IR-20'nin bağlantı bilgileri

IR-20M fotokelleri kurmak için lütfen aşağıdaki adım adım talimatlara uyun:

1. İçeriye erişim:

   • İç kısımlarına erişmek için fotokellenin ön panelini kaldırın.

2. Kablo ekleme ve taban sabitleme:

   • Kabloları belirlenmiş kablo yuvasına yerleştirin ve fotokellinin tabanını duvara sıkıca sabitleyin.

3. Duvara veya metal yüzeye montaj:

   • Duvara monte ediliyorsa, üç 5 ø delik açın ve uygun vida demirleri yerleştirin.
   • Metal yüzeylere monte etmek için, kendiliğinden tıklayan vidalar için üç 3 ø delik açın.

4. Bağlantılar kur:

   • Gerekli kabloları bağlayın ve fotokelle 12 ve 24V DC/AC arasında bir voltajla güç verin.

5. Doğru pozisyonu sağlayın:

   • Fotocelle'nin doğru konumuna, hizasına ve bağlantısına dikkat edin.
   • Eğer her şey düzgün ayarlanmışsa alıcıdaki kırmızı LED kapalı kalmalıdır.
   • Kızılötesi ışın kesildiğinde kırmızı LED yanıyor.

6. Ön panel ile kapak:

   • Bağlantılar doğrulandıktan sonra fotocelle'i ön panel ile kapatın.
   • Durana kadar sıkıca sokun ve sonra sıkıca kapatın.

7. Test Sistemi:

   • Sistem, düzgün röle tepkisini sağlamak için kızılötesi ışını birkaç kez keserek test edilir.

8. Güvenli ön panel:

   • Son olarak, ön paneli sağlanan vidalar kullanarak yerine bağlayın.

Bu adımları titizlikle izleyerek, IR-20M fotokellinin düzgün bir şekilde kurulmasını ve çalışmasını sağlayabilirsiniz.

Kurulum Kılavuzları:

1. Kurulum Alanını Hazırlayın: JUTAI IR-20 20 metre kablolu kızılötesi foton hücresini kurmak için uygun bir yer seçin.Bölgenin engellerden arınması ve tespit için en iyi kapsamı sağlaması.

2. Montaj Konumu: Kızılötesi fotokelleri maksimum kapsama ve algılama aralığını sağlayan bir yüksekliğe ve açıya monte edin.Herhangi bir hareket veya hizalamayı önlemek için istikrarlı ve güvenli bir montaj yüzeyi amaçlanmalıdır..

3. Kablolama Bağlantıları: Sağlanan kablolama diyagramına veya kullanıcı kılavuzuna göre kızılötesi fotokellenin kablolarını bağlayın.Herhangi bir elektrik sorununu önlemek için uygun yalıtım ve güvenli bağlantılar sağlayın.

4. Güç kaynağı: Farklı bir voltaj aralığında (genellikle 12-24V DC) sabit bir güç kaynağı ile kızılötesi fotokelleri sağlayın. Birimi hasarlandırmamak için kutupluğu ve voltajı iki kez kontrol edin.

5. Hizalama ve Test: Kurulduktan ve güçlendikten sonra, kızılötesi lambaları birbirlerine karşı olduklarından ve algılama mesafesinin gereksinimlerinize uygun olduğundan emin olmak için hizalayın.Kızılötesi ışınını engelleyerek ve röle yanıtını doğrulayarak fotokelleri test edin..

6. Mükemmel ayarlama: Gerekirse, kızılötesi fotocelerin hizalama ve hassasiyet ayarlarını performansını optimize etmek ve yanlış alarmları veya kaçırılan algılamaları en aza indirmek için ince ayarlayın.

7. Güvenli Montaj: Doğru çalışmayı doğruladıktan sonra, sağlanan montaj donanımını kullanarak kızılötesi fotokelle güvenli bir şekilde yerleştirin.Tüm bağlantıların sıkı olduğundan ve ünitenin çevresel faktörlerden korunduğundan emin olun..

Bu kurulum talimatlarını titizlikle takip ederek JUTAI IR-20 20 metre kablolu kızılötesi fotocelle ile en üst düzey güvenilirliği ve performansı yaşayabilirsiniz.İhtiyaçlarınız için eşsiz güvenlik ve kolaylık sağlıyor..
