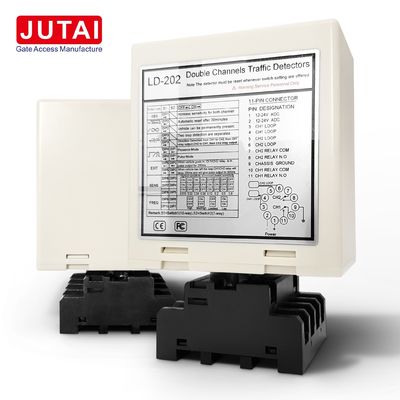

110-240v Çift Kanal Döngü Araç Detektörü
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Güç Gereksinimleri | 110-240VAC (48 - 63Hz) | Kendiliğinden Dönen Menzil | 20-2000uh |
|---|---|---|---|
| Duyarlılık | 16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56% | Çalışma Sıcaklığı | -40 ~ +70℃ |
| Tepki süreleri | Açma 10-90 ms/Kapatma 10-90 ms | Spesifikasyon | 13.6*8.6*5.2 |
| Vurgulamak | 110-240V döngü sensörü dedektörü,110-240V çift kanal döngü sensörü,Çift kanallı döngü sensörü dedektörü |
||
Ürün Açıklaması
110-240v Trafik İndüktif Çifte Kanal Döngü Araç Detektörü 15uh-2000uh Duyarlılığıyla
Profesyonel 110-240VAC Çift Kanal Araç Döngüsü Detektörü, Otoparklarda Kart dağıtıcılarını etkinleştirmek için
JUTAI, çift kanallı bir döngü dedektörü olarak hizmet edebilen çok yönlü bir yeraltı döngü algılama sistemi sunuyor.Kullanıcılar bu teknolojiden yararlanarak giriş kartı dağıtıcılarını etkinleştirebilir ve aynı zamanda bariyer kapısının güvenli kapatılmasını sağlayabilirler.Benzersiz işlevsellik sunan Jutai, giriş kapısı kontrol sistemleri ve otopark yönetimi için en iyi çözümü sunar.
Temel Özellikler
-
Kompakt Boyut: Kompakt bir konut tasarımı ile tasarlanan bu dedektör, özellikler ve işlevsellik açısından endüstri standartlarını karşılarken herhangi bir trafik algılama sistemine sorunsuz bir şekilde entegre olur.
-
Teşhis yetenekleri: En iyi performansı sağlamak için döngü ve kurulum sorunlarının doğru teşhisini kolaylaştıran kapsamlı teşhis yeteneklerinden yararlanın.
-
Seçilebilir Varlık Zamanı: Bir araç döngüde kalırken algılama çıkışını sabit bir zamana (30 dakikadan fazla) sınırlamak için varlık rölesinin çıkışını özelleştirmek,operasyonel verimliliğin artırılması.
-
Döngü Frekansı İfade: Performansı optimize etmek için frekans ayarlama ayarlarını sağlayan, entegre gösterge ile bitişik döngüler/detektörler arasındaki müdahaleyi tespit ve ortadan kaldırır.
-
Yön algılama: Bir araç CH1'den CH2'ye hareket ettiğinde CH1 rölesinin çıkışı tetiklendiği yön algılama işlevinden yararlanın.ve CH2 rölesinin çıkışı, araç CH2'den CH1'e geçtiğinde etkinleştirilir..
-
Duyarlılık Seçimi: Özel uygulama gereksinimlerini karşılamak için esneklik sağlayan 7 yönlü dip anahtarları ve 10 yönlü dip anahtar ayarları kullanarak döngü duyarlılığını ve frekansını ayarlayın.
JUTAI'den Profesyonel 110-240VAC Çift Kanal Araç Döngüsü Detektörü ile otopark yönetim sisteminizi geliştirin.En iyi performans ve güvenilirlik için gelişmiş işlevsellik ve sorunsuz entegrasyon deneyimi.
Profesyonel 110-240VAC Çift Kanallı Araç Döngüsü Detektörü: Çalışma Modları
LD-200 serisi dedektörü, çeşitli uygulama gereksinimlerini karşılayan çok yönlü çalışma modları sunar:
-
Varlık Modu: Bu modda, bir araç döngü algılama alanında bulunduğu sürece algılayıcı aktif kalır.Araç algılama bölgesinde olduğu sürece sürekli bir çıkış sinyali sağlar..
-
Nabız Modu: Nabız Modunda, algılayıcı, döngü alanında bir araç tespit edildiğinde tek bir nabız çıkış sinyali üretir.Bu mod, araç tespit edildiğinde tek bir sinyal darbesinin gerekli olduğu uygulamalara uygundur..
-
AB Mantıksal Varlık Modu: Bu mod AB mantığını kullanır ve dedektör araçların varlığına dayanarak bariyer işlemini tetikler.Araçların verimli ve güvenli bir şekilde geçmesine izin vermek.
-
AB Mantıksal Darbe Modu (Sayım Mantığı): AB Mantıksal Darbe Modunda, dedektör, puls çıkış sinyalleri için AB mantığını kullanır. Her bir darbenin tespit edilen bir aracı temsil ettiği sayım mantığını sağlar,Araçların doğru sayımını ve izlemesini kolaylaştırmak.
Profesyonel 110-240VAC Çift Kanallı Araç Döngü Detektörü Özellikleri
| Spesifikasyon | Ayrıntılar |
|---|---|
| Döngü Endüktansı | 20-2000μH |
| Duyarlılık | 8 yönlü seçilebilir En yüksek: 0,015% DL/L En düşük: 0.8% DL/L |
| Sıklık | Dört basamaklı anahtar seçilebilir: 20-80KHz |
| Güç Gereksinimleri | 110-240VAC (48-62Hz) 12-24VADC (48 ila 62Hz) |
| Çalışma sıcaklığı | -40°C - +70°C (-111° F'den +158° F'ye) |
| Hata çıkışı | - Yavaşça yanıp sönebilir: Olabilir kısa devre veya yeterli sayıda dönüş - Daha hızlı yanıp sönenler: Mümkün açık döngü veya aşırı sayıda dönüş |
| Yanıt Zamanları | 10- 90MS |
| Görsel İşaretler | - Güç LED: Kırmızı - Kanal LED: Yeşil |
| Yeniden ayarla | Kabinin önündeki düğmeye basarak sıfırla |
| İletişim sinyali | Varlık sinyali veya nabız sinyali |
| ABS (Automatik Duyarlılık Artırma) | - Evet. |
| Yön Algılama | CH1 ve CH2 akış yönünün tespiti |
| Loop Frekansı | 4 ayar (düşük, orta-düşük, orta-yüksek, yüksek) |
| Nemlilik | Kondensasyon olmadan % 95'e kadar nispi nem |
| Devre Koruması | PCB'nin ve tüm bileşenlerin üzerindeki uyumlu kaplama |

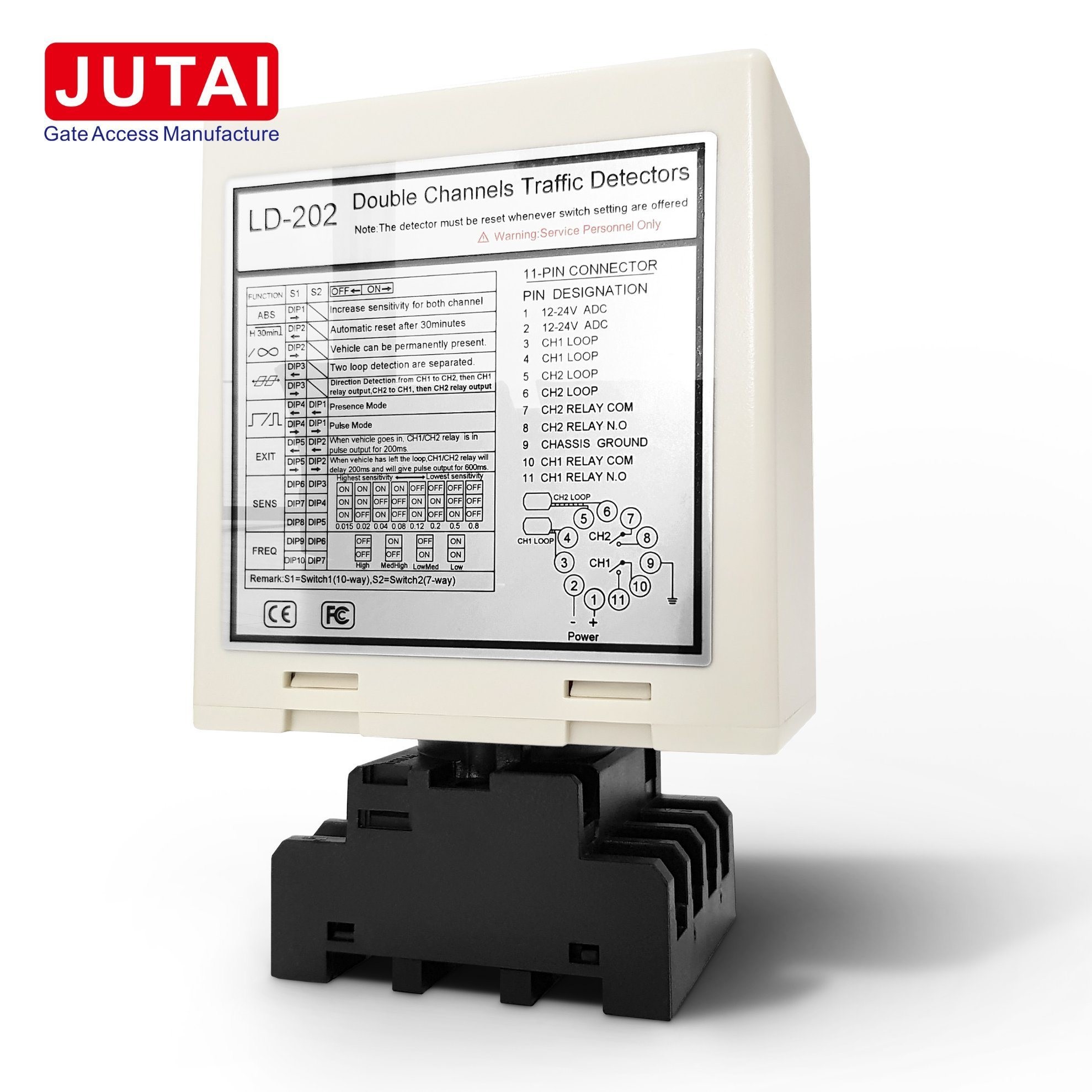

| Bağlantılar | Soket montajı-11pin erkek (JEDEC B11-88) |
| Boyut | 75 mm x 43 mm x 110 mm |
Uygulama:
- Otomatik Kapı
- Trafik ışığı sistemi
- Kapı Sürücü Mekanizmleri
- Çalışma Engelleri
- Park Yönlendirme Sistemi
- Park yerlerinde kart dağıtıcıları etkinleştirmek.
- Park Engelli Kontrolü
- Araç Erişim Kontrolü
- Trafik Kontrol Sistemi / Trafik Ücreti Sistemi
- Araç Sayım Sistemi
- Motorlu Kapılar.
- Güvenlik Kolonları/Yumruklu Perdeleri/Garage Kapıları
- Kamera tetikleyicisi
Bağlantılar

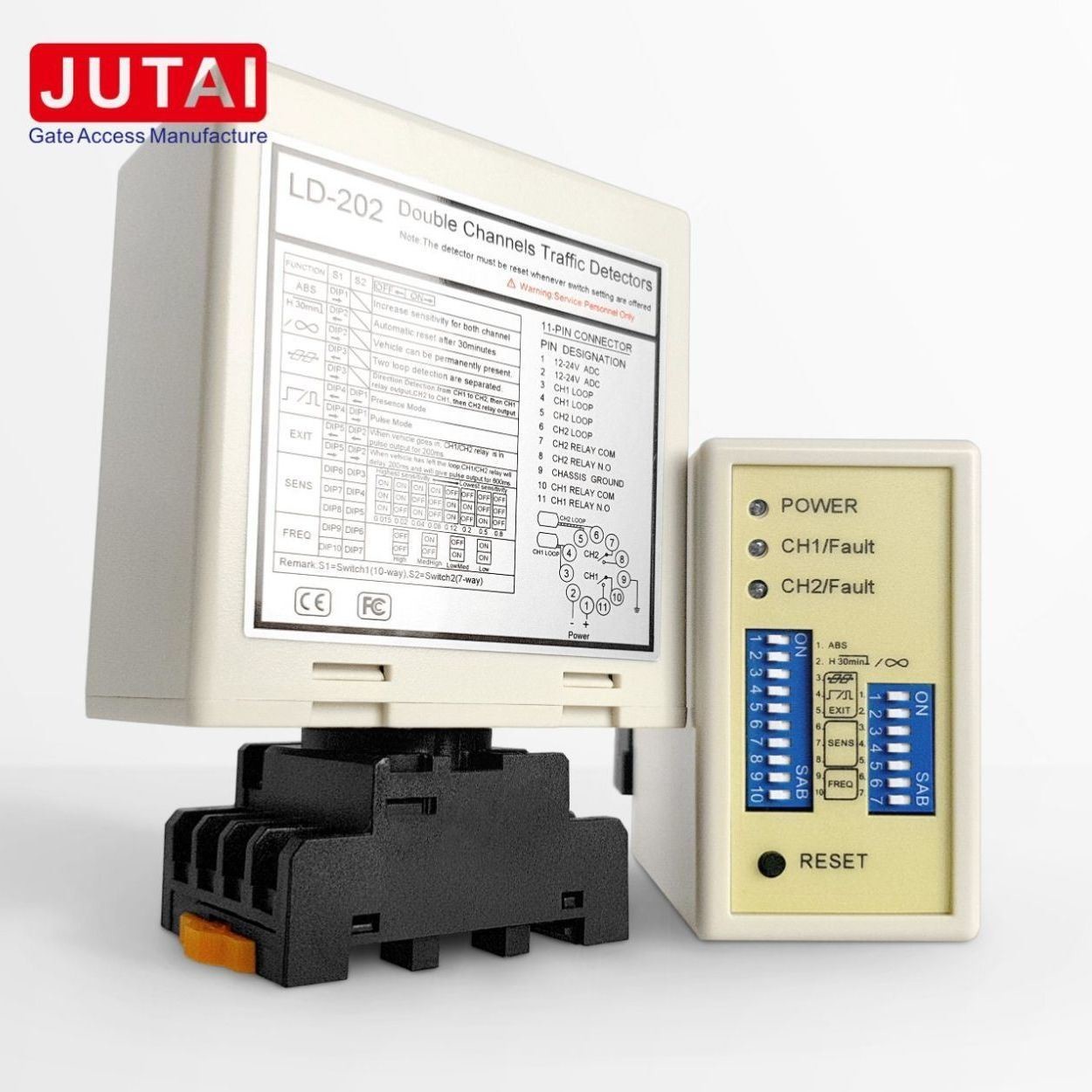

Göstericiler ve anahtarlar:
- Güçlü LED (Kırmızı): "Güç Aç" işaretini göstermek için aydınlatır.
- CH1 LED algılama:
- Sürekli aydınlatma: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngü kısa devre veya döngüden sonra yetersiz dönüşler gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
- CH2 algılayıcı LED:
- Sürekli aydınlatma: Araç algılama sinyalleri.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
Duyarlılık Seçimi:
- Duyarlılık ve frekans ayarları, 7 yönlü dip anahtarı ve 10 yönlü dip anahtarı ayarları ile kolaylaştırılır.
- Kullanıcılar, sağlanan tablolara dayanarak dip düğmesi pozisyonlarını ayarlayarak 8 farklı ayardan seçebilirler.
- 6, 7 ve 8 dip anahtarları CH1 hassasiyetini düzenlerken, 0.8 en az hassasiyeti ve 0.015 en hassas ayarları gösterir.
- 3, 4 ve 5 dip anahtarları CH2 hassasiyetini kontrol ederken, 0.8 en az hassasiyeti ve 0.015 en hassas ayarları gösterir.
3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)
(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).
(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mode1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)
(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).
(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'e kadar).
* Yeniden ayarlama düğmesi: LD-200'ün her seferinde Dip anahtarlarına ayar değişikliği uygulandığında yeniden ayarlama gerektirdiğini lütfen unutmayın.
Kurulum önlemleri ve sorun giderme:
- Bobin Kesim Büyüklüğü ve Yerleştirme Kılavuzları sağdaki diyagramda gösterilmiştir.
- İndüksiyon sargıları için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
- Bobin kesim boyutu, mümkün olduğunca köşelerde dik açıları en aza indirerek uzunluğu 1,0 ila 2,0 metre ve genişliği 0,8 ila 1,2 metre arasında değişen boyutlara sahip bir dikdörtgen olmalıdır.
- Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü
Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun
Çalışma prensibi
| Giriş Süreci | Çıkış Süreci |
|---|---|
| 1Araç girerken her iki sarmal da basılır. | 1Araba çıkışta içindeki UHF okuyucuyu geçiyor. |
| 2LD-200/202 girişte UHF okuyucuyu çalıştırır. | 2. LD-200/202, kart kimliğini okuyan UHF okuyucuyu tetikler. |
| 3. UHF okuyucu, kimliği denetleyiciye gönderir (AC-11). | 3Kontrolör kimliğin geçerliliğini doğruladı ve geçit bariyerini açtı. |
| 4Kontrolör geçit bariyerini açmak için bir röle sinyali veriyor. | 4Araç, bariyer kolunun otomatik olarak düştüğü gibi çıkıyor. |
| 5Araba giriyor ve bariyer kol otomatik olarak düşüyor. | |
| 6. LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar. | 5. LD-100/102 güvenlik ve kırılma karşıtı işlevsellik sağlar. |
Yön Tanımı
LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçerken algılayıcının sinyali tekrar tetiklememesini sağlar.Sistemde sadece giriş veya çıkış kayıtlarını kaydetmek.
Uygulama
- JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır, birçok tek kanal giriş ve çıkış durumuna uygundur.
- JUTAI Bir kapı denetleyicisi (Model: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9) ile bağlanabilir.Yüksek sıcaklığa dirençli döngü bobinleri ile birleştirilmiş (Model: JTHT-11), tek kanal giriş/çıkış erişim kontrol sistemleri için idealdir.
İki Bağımsız Tek Kanal Döngü Detektörü Olarak İşlevsellik
- LD-200/202, standart bir giriş ve bir çıkışlı otoparklar için uygun iki bağımsız tek kanallı döngü dedektörü olarak çalışabilir.
- Bir döngü bobini okuyucuyu tetikler ve kartı okurken, diğeri bariyerin kırılma karşıtı fonksiyonuna adanmıştır.
- Bu yapılandırma, her fonksiyon için ayrı dedektörler kullanmakla ilişkili donanım maliyetlerini azaltır ve ekonomik açıdan potansiyel maliyet tasarrufu avantajları sunar.
- LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek, bu çift kapasitede etkili bir şekilde çalışmasına izin vererek elde edilir.
