Çift Kanallı Araç Trafik Algılayıcı

Çifte kanallı 12-24VACDC Araç Trafiği Detektörü Engelleme Kapısı Anti Hitting Trigger için

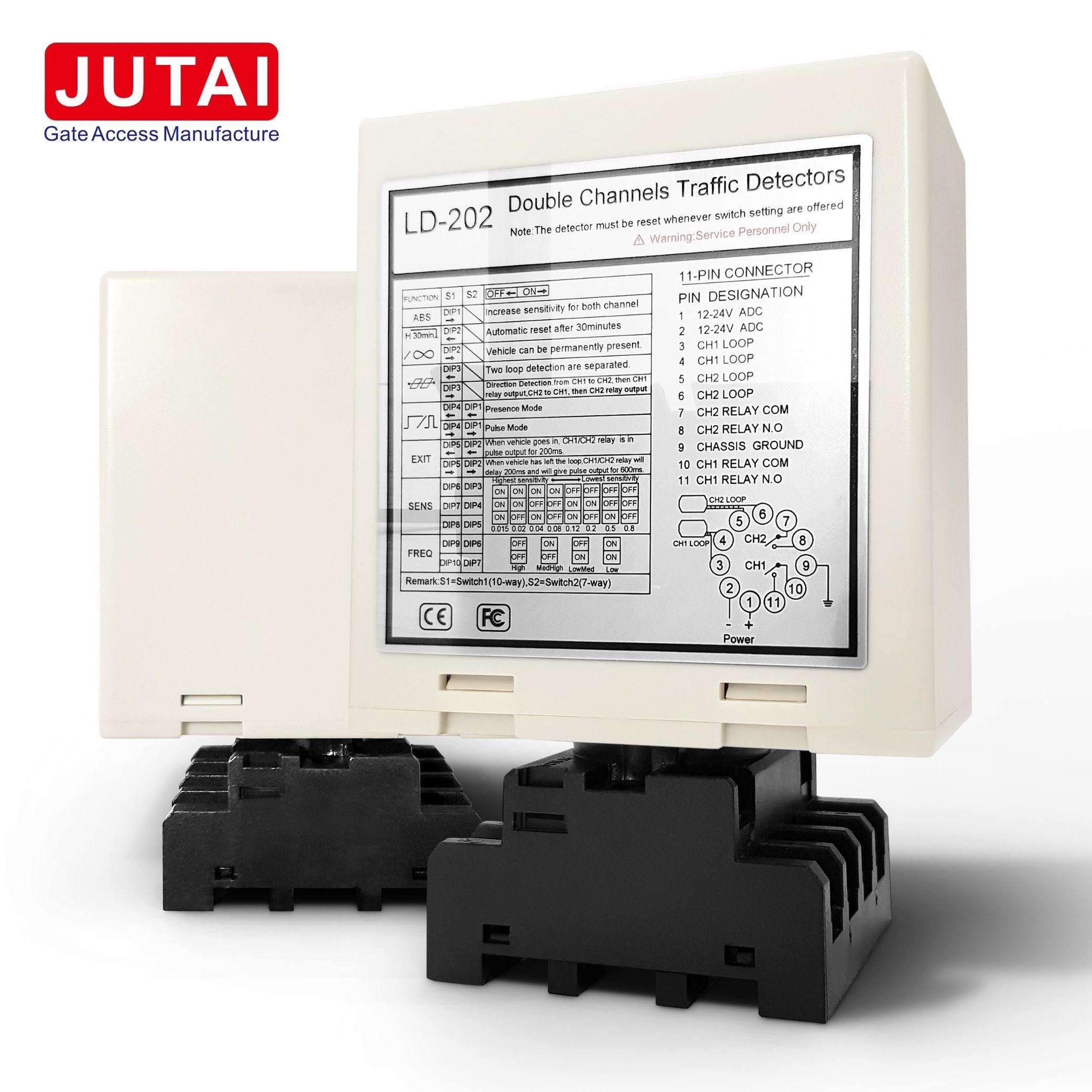

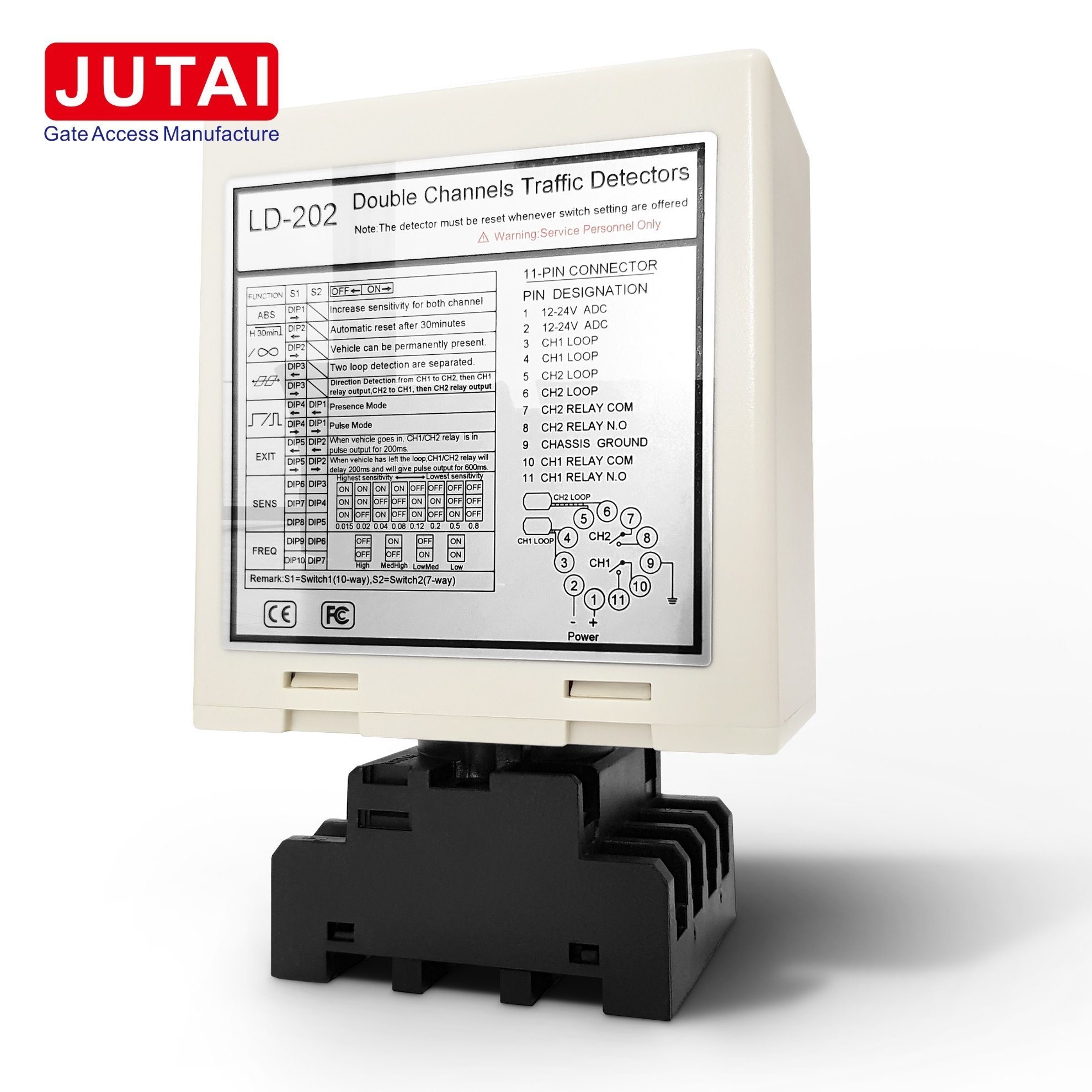

JUTAI LD-202 Çift Kanal Döngü Detektörü: Yükseltilmiş Bariyer Kapısı İşlemleri

Genel Bakış: JUTAI LD-202 Gelişmiş Çift Kanallı Döngü Detektörü ile bariyer kapısı operasyonlarını yükseltin. Araç tespitinde eşsiz bir hassasiyet sunmak için tasarlanmıştır.Bu gelişmiş sensör, çeşitli uygulamalarda sorunsuz çalışmayı ve güvenilirliği sağlar, geniş algılama aralığı, yüksek hassasiyeti ve akıllı özellikleri sayesinde.

Farklı özellikleri:

1. Geliştirilmiş algılama aralığı ve hassasiyeti: LD-202 sensörü, 15 ila 2000μH arasında genişletilmiş algılama aralığı ve olağanüstü hassasiyeti sunar.tutarlı performans için çeşitli araçların doğru tespit edilmesini sağlamak.

2. Akıllı Otomatik Yeniden Başlatma Fonksiyonu: Otomatik Yeniden Başlatma fonksiyonu ile donatılmış olan LD-202 sensörü arıza durumunda hızlı bir şekilde yeniden başlatılır.El müdahalesi olmadan sistemin istikrarını ve güvenilirliğini artırmak.

3. Gelişmiş Yön Tanımı: En son yön tanıma yetenekleriyle, LD-202 sensörü araç hareket yönlerini kesin bir şekilde tanımlar.En iyi verimliliği sağlamak için kapı operasyonlarının hassas kontrolünü sağlayan.

4. Güçlü Yıldırım Koruması: 40000V'ye kadar güçlü bir yıldırım koruması ile LD-202 sensörü olağanüstü dayanıklılık ve güvenilirlik sağlar.uzun ömürlü olmak için şimşeğe karşı koruma.

5. Geniş çalışma ortamı aralığı: Çeşitli ortamlarda gelişmek için tasarlanmış olan LD-202 sensörü, -40°C'den +70°C'ye kadar geniş bir sıcaklık aralığında kusursuz bir şekilde çalışır.zorlu hava koşullarında bile tutarlı performans sağlamak.

Çalışma işlevselliği:

1. Etkili Araç Algılama: Gelişmiş endüktif algılama teknolojisini kullanarak, LD-202 sensörü fiziksel temas olmadan araçları doğru bir şekilde algılar.Aracın metal kütlesinden kaynaklanan döngülerdeki induktansa değişikliklerine bağlı olarak.

2. Akıllı Yön Tanımı: LD-202 sensörünün akıllı yön tanıma yetenekleri, araç hareket yönlerinin kesin olarak belirlenmesini sağlar.En iyi kapı operasyonlarını kolaylaştırmak.

3. Kesintisiz Otomatik Yeniden Başlatma: Kesintisiz otomatik yeniden başlatma fonksiyonuna sahip olan LD-202 sensörü, arıza durumunda otomatik olarak yeniden başlatarak sürekli çalışma ve sistem güvenilirliğini sağlar.

4. Güvenilir röle çıkışı: Araç tespit edildiğinde güvenilir röle çıkış sinyalleri sağlayan LD-202 sensörü, kapı açılması, trafik ışığı kontrolü,ve daha fazla operasyonel verimlilik için araç sayımı.

Çeşitli Uygulamalar:

1. Trafik Yönetim Sistemleri: Trafik akışı yönetimini optimize etmek için kavşaklarda, ücret istasyonlarında ve otopark girişlerinde / çıkışlarında araçları tespit etmek için trafik kontrol sistemlerinde kullanılır.

2. Kapı Otomasyonu: Konut, ticari ve endüstriyel ortamlarda kapıların otomatik olarak açılması ve kapatılması için kapı kontrol sistemlerine entegre edilir, güvenlik ve kolaylığı artırır.

3. Park Tesisleri Yönetimi: Araç girişi ve çıkışını yönetmek, park yerlerinin doluluğunu izlemek ve verimli alan kullanımı için park düzenlemelerini uygulamak için otoparklarda ve garajlarda kullanılır.

4. Erişim Kontrol Sistemleri: Giriş kontrol sistemlerinde, kapalı topluluklar, endüstriyel tesisler ve askeri tesisler gibi güvenli yerlere araç girişine izin vermek için kullanılır.Kontrollü erişim ve güvenlik sağlamak.

5. Trafik Işığı Optimizasyonu: Aracın varlığına ve yönüne göre trafik ışığı değişikliklerini tetiklemek, tıkanıklığı en aza indirmek ve kavşaklarda ve yollarda trafik akışını optimize etmek için kullanılır.

6. Araç Sayım Uygulamaları: Trafik çalışmaları, otopark doluluğu izleme ve perakende trafiği analizi için araç sayım uygulamalarında uygulanır.Trafik yönetimi ve iş operasyonları için değerli bilgiler sağlamak.

Bağlantılar

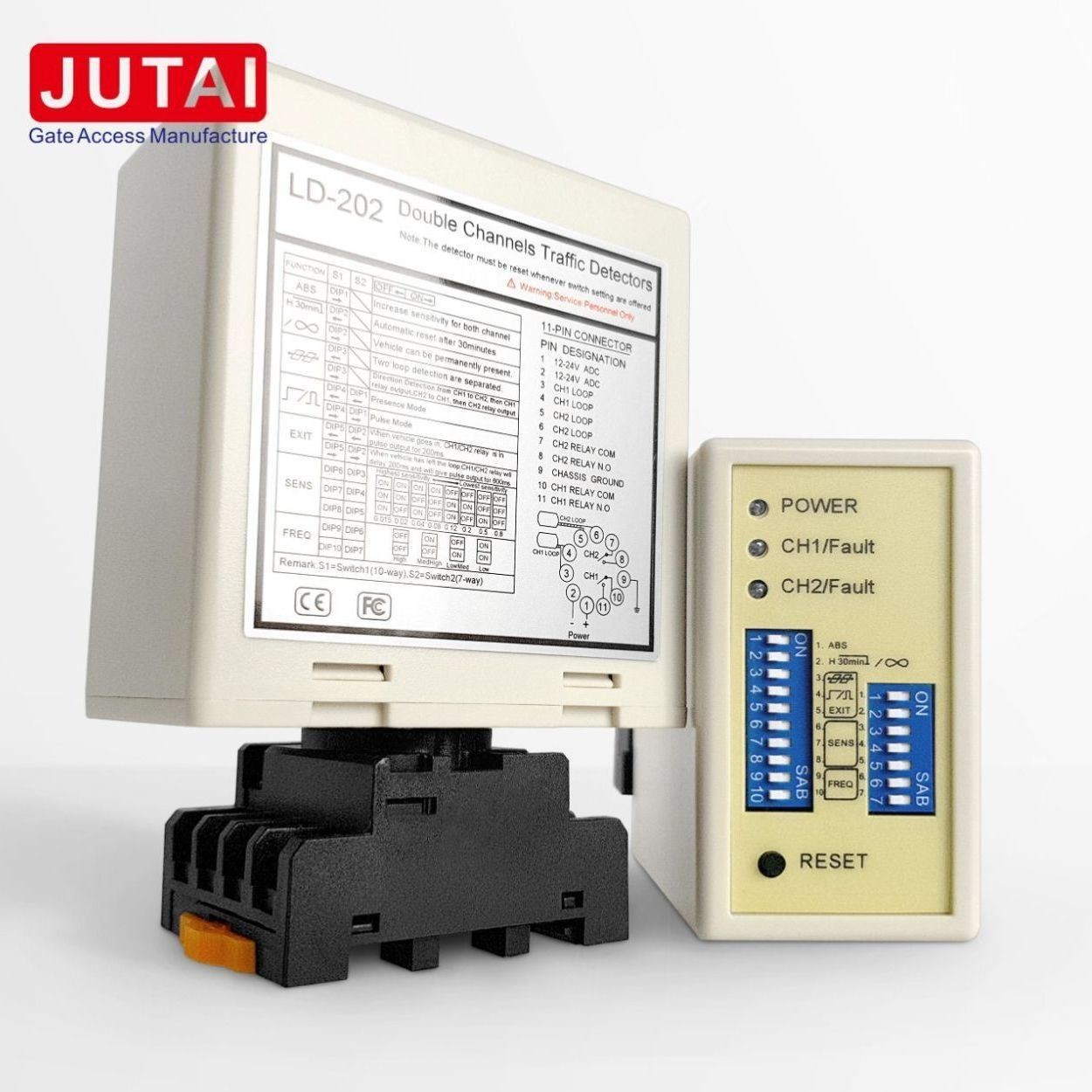

Gösteriçler ve Değiştiriciler Özet

Güç LED (Kırmızı): Kırmızı güç LED'i, cihazın çalıştırıldığını açık bir şekilde gösterir ve kullanıcılara çalışma durumunun görsel olarak onayını sağlar.

CH1 LED algılama:

• Sürekli Açık: Kanal 1'de başarılı bir şekilde araç tespit edildiğini gösterir.
• Yavaşça yanıp sönen: Kullanıcıları döngüdeki kısa devre veya döngü kurulumundan sonra yetersiz dönüşler gibi potansiyel sorunlara uyarır.
• Hızlı yanıp sönen: Döngüde açık bir devre veya döngü kurulumundan sonra aşırı bükülmeleri gösterir ve daha fazla inceleme yapmayı gerektirir.

CH2 algılayıcı LED:

• Devamlı Açık: Kanal 2'de araç tespiti sinyali.
• Yavaşça yanıp sönen: Döngüdeki kısa devre veya döngü kurulumundan sonra yetersiz dönüşler gibi olası sorunları öneriyor ve kullanıcıları kurulum bütünlüğünü doğrulamaya teşvik ediyor.
• Hızlı yanıp sönen: Döngüde açık bir devre veya döngü kurulumundan sonra aşırı bükülmeleri gösterir ve optimal işlevsellik için düzeltici eylem gerektirir.

Duyarlılık Seçimi: Döngünün duyarlılığını ve frekansını ince ayarlamak, 7 yönlü ve 10 yönlü dip anahtar ayarlarının bir kombinasyonu ile kolaylaştırılır.Kullanıcılar, dip anahtar konfigürasyonlarını ayarlayarak hassasiyet ayarlarını özel gereksinimlerine göre uyarlayabilirlerDip anahtarları 6, 7 ve 8 Kanal 1 için hassasiyet seçimi üzerinde kontrol sağlar ve 0.8 (en az hassas) ile 0 arasında değişen seçenekler sunar.015 (en duyarlı)Benzer şekilde, 3, 4 ve 5 dip anahtarları, kullanıcılara 0.8 (en az hassas) ile 0 arasında uzanan bir hassasiyet seçeneği sağlayarak, kanal 2 için hassasiyet seçimini yönetir.015 (en duyarlı).

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)
(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mode1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'e kadar).

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Çalışma prensibi şöyledir:

1. Giriş süreci:

   • Bir aracın topluluğa veya otoparka girdiğinde, iki döngü bobininin eşzamanlı olarak etkinleştirilmesi gerçekleşir.
   • JUTAI Çift Kanal Döngü Detektörü (LD-202) girişte konumlandırılan UHF okuyucuyu tetikler.
   • Kart kimliğini okuduktan sonra, UHF okuyucu Wiegand çıkışı yoluyla kimliği denetleyiciye (AC-11) iletiyor.
   • Denetleyici kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
   • Araç topluluğa veya otoparka girdiğinde bariyer kolu otomatik olarak düşer.
   • Güvenlik ve kırılma karşıtı işlev JUTAI Tek Kanal Döngü Detektörü (LD-100/102) tarafından kolaylaştırılır.

2. Çıkış Süreci:

   • Araç topluluk veya otoparktan çıktığında ve iç UHF okuyucuyu geçtiğinde, LD-202 UHF okuyucuyu tetikler.
   • Okuyucu kartı okuyor ve kimliği kontrolöre gönderiyor.
   • Kimlik onaylandığında, denetleyici geçit bariyerini açmak için röle sinyali gönderir.
   • Araç topluluk veya otoparktan çıktıktan sonra bariyer kolu otomatik olarak düşer.
   • Güvenlik ve kırılma karşıtı işlev JUTAI Tek Kanal Döngü Detektörü (LD-100/102) tarafından kolaylaştırılır.

Her iki senaryoda da, LD-202'nin Yön Tanıma Fonksiyonu doğru ve verimli bir işlevi sağlar.

JUTAI LD-202 Çift Kanal Döngü Detektörü, çok yönlülük ve maliyet verimliliği sunan iki bağımsız tek kanallı döngü detektörü olarak çalışabilir.Bu yapılandırma standart bir-içeri ve bir-çıkar park yerleri için idealdir, giriş ve çıkışta tek bir bariyer ve uzun menzilli okuyucu yerleştirilmiştir.Diğer döngü bobini bariyerin kırılma karşıtı fonksiyonu için kullanılırkenLD-202'nin Bağımsız Çalışma Modu işlevini etkinleştirmek, operasyonları kolaylaştırır ve donanım maliyetlerini azaltır ve çeşitli uygulamalar için pratik bir seçim haline getirir.
