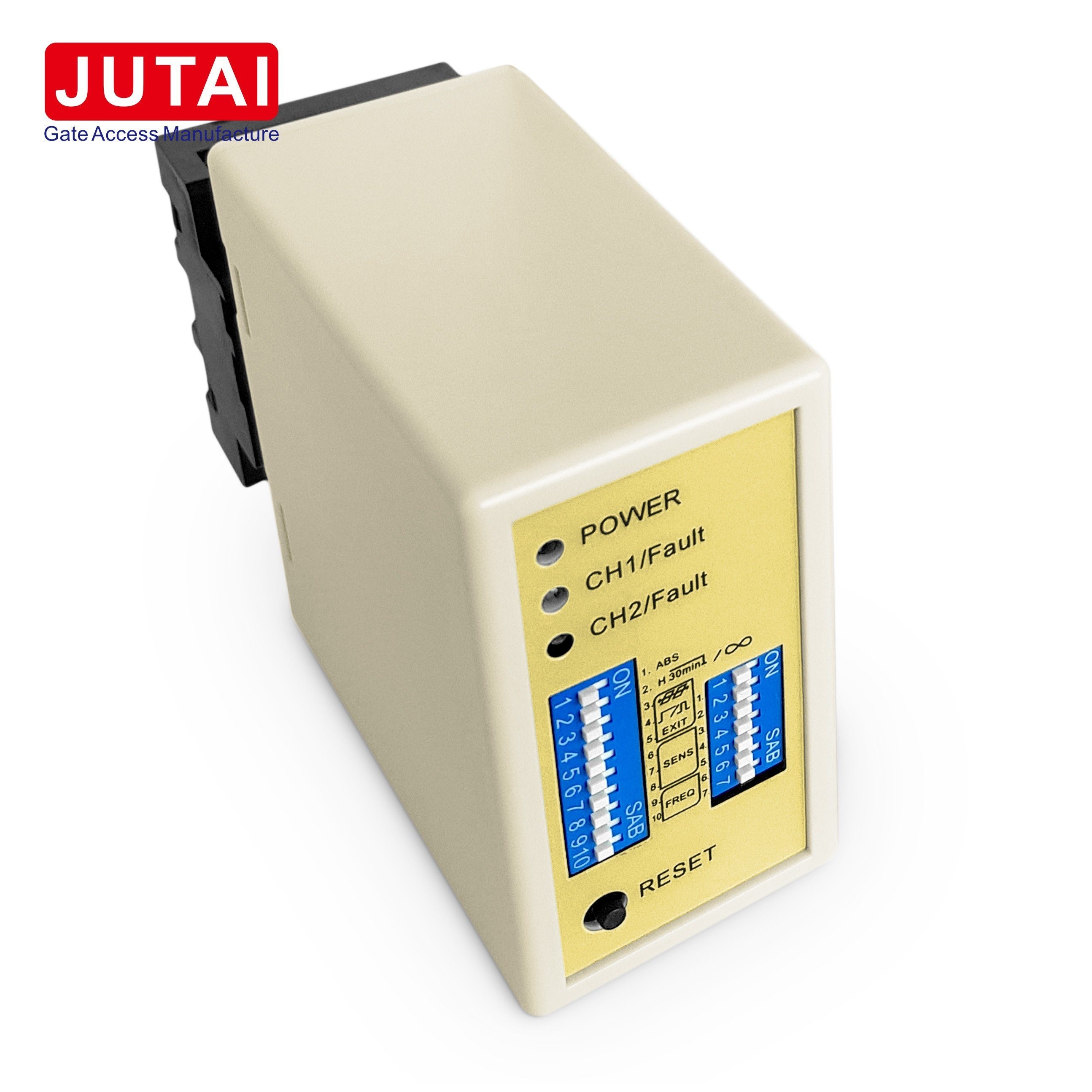

Çift Kanallı 12-24VADC Loop Sensörü Yüksek hassasiyet ve istikrar

Çift Kanallı 12-24VADC Loop Sensörü Yüksek Hassasiyet ve Istikrarlılık

Avantajları:

1. Geniş algılama aralığı ve yüksek hassasiyet: LD-202 sensörü, 15 ila 2000μH arasında geniş bir algılama aralığı ve olağanüstü hassasiyete sahiptir.Güvenilir performans için çeşitli araçların kesin olarak tespit edilmesini sağlamak.
2. Otomatik Yeniden Başlatma Fonksiyonu: Arıza durumunda, LD-202 sensörü manuel müdahale olmadan özerk olarak yeniden başlatılır ve sistemin istikrarını ve güvenilirliğini artırır.
3. Yön tanıma yeteneği: Gelişmiş yön tanıma özelliğine sahip olan LD-202 sensörü, röle çıkışını tetiklemek için belirli araç hareket yönlerini doğru bir şekilde tanımlar.Kapı operasyonlarının kesin kontrolünü sağlamak.
4. 40000V Yıldırım Koruması: Güçlü 40000V yıldırım koruması ile donatılmış olan LD-202 sensörü, yıldırım çarpmasından kaynaklanan hasarlara karşı etkili bir şekilde korunur.Uzun süre dayanıklılık ve güvenilirlik sağlamak.
5. Geniş çalışma ortamı aralığı: Çok yönlü uygulamalar için tasarlanmış olan LD-202 sensörü, -40 °C'den +70 °C'ye kadar geniş bir sıcaklık aralığında çalışır.zorlu hava koşullarında bile tutarlı performans sağlamak.

İşlevsellik:

1. Araç tespiti: LD-202 sensörü, fiziksel temas olmadan araçları doğru bir şekilde tespit etmek için endüktif algılama teknolojisini kullanır.Aracın metal kütlesinden kaynaklanan döngülerdeki induktansa değişikliklerine bağlı olarak.
2. Yön tanıma: Gelişmiş yön tanıma yeteneklerine sahip olan LD-202 sensörü, röle çıkışını tetiklemek için belirli araç hareket yönlerini tanımlar.Kapı operasyonlarının kesin kontrolünü kolaylaştırmak.
3. Otomatik sıfırlama: LD-202 sensörü, arıza durumunda otomatik olarak sıfırlanarak sorunsuz çalışmayı ve sistem güvenilirliğini sağlayan otomatik sıfırlama fonksiyonuna sahiptir.
4. Relay çıkışı: LD-202 sensörü, araç tespit edildiğinde röle çıkış sinyalleri sağlar ve kapı açılması, trafik ışığı kontrolü ve araç sayımı gibi çeşitli eylemleri sağlar.

Uygulamalar:

1. Trafik Yönetim Sistemleri: Trafik akışının verimli yönetilmesini kolaylaştıran kavşaklarda, ücret istasyonlarında ve otopark giriş / çıkışlarında araçları tespit etmek için trafik kontrol sistemlerinde kullanılır.
2. Kapı Otomasyonu: Konut, ticari ve endüstriyel ortamlarda kapıların otomatik olarak açılması ve kapatılması için kapı kontrol sistemlerine entegre edilir, güvenlik ve kolaylığı artırır.
3. Otopark Tesisleri: Araçların giriş ve çıkışını yönetmek, otopark işgalini izlemek ve otopark kurallarını uygulamak için otopark alanlarında ve garajlarda kullanılır.
4. Erişim Kontrolü: Erişim kontrol sistemlerinde, kapalı topluluklar, endüstriyel tesisler ve askeri tesisler gibi güvenli yerlere araç girişine izin vermek için kullanılır.Kontrollü erişim ve güvenlik sağlamak.
5. Trafik Işığı Kontrolü: Aracın varlığına ve yönüne göre trafik ışığı değişikliklerini tetiklemek, trafik akışını optimize etmek ve kavşaklarda ve yollarda tıkanıklığı en aza indirmek için kullanılır.
6. Araç Sayımı: Trafik çalışmaları, otopark işlenme izleme ve perakende trafiği analizi için araç sayım uygulamalarında uygulanır.Trafik yönetimi ve iş operasyonları için değerli bilgiler sağlamak.

Bağlantılar

İşaretler ve Değiştirme
Güç LED: Kırmızı güç LED "Güç AÇIK" gösterir.
CH1 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.
Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.
Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.
CH2 Bulma LED: Sürekli Açık: Aracın tespit edildiğini gösterir.
Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.
Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.
Duyarlılık Seçimi
Döngünün hassasiyeti ve frekansı 7 yönlü dip anahtarı ve 10 yönlü dip anahtarı ayarlaması ile ayarlanabilir.
Kullanıcı, dip anahtarının ayarlarını aşağıdaki dip anahtarı ayar tablolarında olduğu gibi farklı modlara değiştirerek 8 farklı ayar seçebilir. CH1 hassasiyet seçimi için dip anahtarı 6, 7 ve 8.8 en az hassas olan ve 0.015 en duyarlısı.
CH2 hassasiyet seçimi için 3, 4 ve 5 dip düğmesi, en az hassas olan 0.8 ve en hassas olan 0.015.


3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)
(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye).

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun


Çalışma prensibi şöyledir:

1. Giriş süreci:

   • Bir aracın topluluğa veya otoparka girmesi üzerine, iki döngü bobininin eşzamanlı olarak etkinleştirilmesi gerçekleşir.
   • JUTAI Çift Kanal Döngü Detektörü (LD-202) girişte konumlandırılan UHF okuyucuyu tetikler.
   • Kart kimliğini okuduktan sonra, UHF okuyucu Wiegand çıkışı üzerinden kimliği denetleyiciye (AC-11) iletiyor.
   • Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
   • Araç topluluğa veya otoparka girdiğinde bariyer kolu otomatik olarak düşer.
   • Güvenlik ve kırılma karşıtı işlev JUTAI Tek Kanal Döngü Detektörü (LD-100/102) tarafından kolaylaştırılır.

2. Çıkış Süreci:

   • Araç topluluk veya otoparktan çıktığında ve iç UHF okuyucuyu geçtiğinde, LD-202 UHF okuyucuyu tetikler.
   • Okuyucu kartı okuyor ve kimliği kontrolöre gönderiyor.
   • Kimlik onaylandığında, kontrolör geçit bariyerini açmak için röle sinyali gönderir.
   • Araç topluluk veya otoparkı terk ettikten sonra, bariyer kolu otomatik olarak düşer.
   • Güvenlik ve kırılma karşıtı işlev JUTAI Tek Kanal Döngü Detektörü (LD-100/102) tarafından kolaylaştırılır.

Her iki senaryoda da, LD-202'nin Yön Tanıma Fonksiyonu doğru ve verimli bir işlevi sağlar.

JUTAI LD-202 Çift Kanal Döngü Detektörü, çok yönlülük ve maliyet verimliliği sunan iki bağımsız tek kanallı döngü detektörü olarak çalışabilir.Bu yapılandırma standart bir-içeri ve bir-çıkar park yerleri için idealdir, giriş ve çıkışta tek bir bariyer ve uzun menzilli okuyucu yerleştirilmiştir.Diğer döngü bobini bariyerin kırılma karşıtı fonksiyonu için kullanılırkenLD-202'nin Bağımsız Çalışma Modu işlevini etkinleştirmek, operasyonları kolaylaştırır ve donanım maliyetlerini azaltır ve çeşitli uygulamalar için pratik bir seçim haline getirir.
