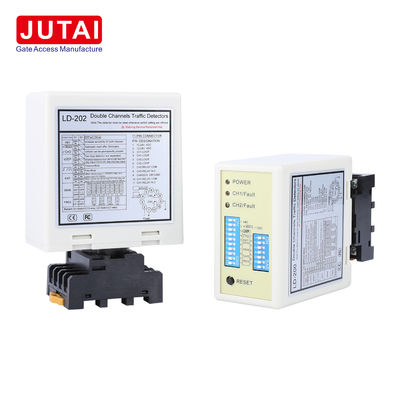

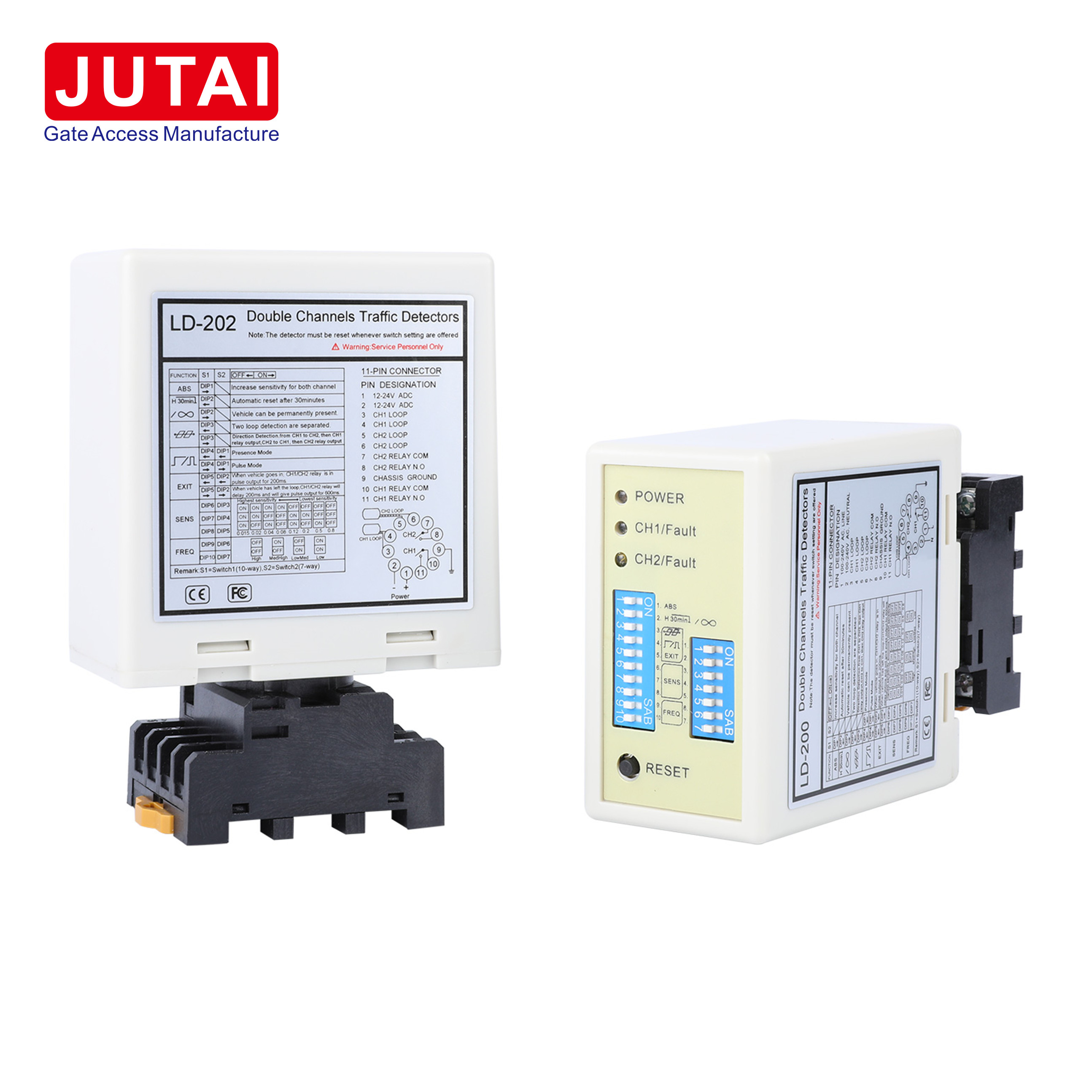

LD-202 Çift Kanal Kapı Bariyer Döngü Detektörü 12-24VADC 15-2000uH

LD-202 Çifte Kanal Döngü Detektörü 12-24VADC 15~2000μH engelleme kapısı açımı ve güvenliği için

Ürün Adı:JUTAI LD-202 Çifte Kanal Döngü Detektörü 12-24VADC 15~2000μH engelleme kapısı açılması ve güvenliği için

Özet:Bariyer kapısının açılışını ve güvenlik önlemlerini yükseltmek için tasarlanan JUTAI LD-202 Advanced Dual Channel Loop Detector, araç tespitinde eşsiz bir hassasiyet sunar.,Yüksek duyarlılık ve akıllı özellikler, çeşitli uygulamalarda sorunsuz çalışma ve güvenilirliği sağlar.

Farklı özellikleri:

1. Geliştirilmiş algılama aralığı ve hassasiyeti: LD-202 sensörü 15 ila 2000μH arasında genişletilmiş bir algılama aralığı ve dikkat çekici bir hassasiyete sahiptir.Sürekli performans için çeşitli araçların doğru tespit edilmesini garanti etmek.

2. Akıllı Otomatik Yeniden Başlatma Fonksiyonu: Otomatik Yeniden Başlatma fonksiyonu ile donatılmış olan LD-202 sensörü arıza durumunda hızlı bir şekilde yeniden başlatılır.El müdahalesi gerektirmeden sistemin istikrarını ve güvenilirliğini artırmak.

3. Gelişmiş Yön Tanımı: En son yön tanıma yeteneklerine sahip olan LD-202 sensörü, araç hareket yönlerini kesin bir şekilde tanımlar.En iyi verimliliği sağlamak için kapı operasyonlarının hassas kontrolünü sağlayan.

4. Güçlü Yıldırım Koruması: 40000V'ye kadar güçlü bir yıldırım koruması ile LD-202 sensörü olağanüstü dayanıklılık ve güvenilirlik sağlar.uzun ömürlü olmak için şimşeğe karşı koruma.

5. Geniş çalışma ortamı aralığı: Çeşitli ortamlarda gelişmek için tasarlanmış olan LD-202 sensörü, -40°C'den +70°C'ye kadar geniş bir sıcaklık aralığında kusursuz bir şekilde çalışır.zorlu hava koşullarında bile tutarlı performans sağlamak.

Çalışma işlevselliği:

1. Etkili Araç Bulma: Gelişmiş endüktif algılama teknolojisini kullanan LD-202 sensörü, fiziksel temas olmadan araçları doğru bir şekilde algılar.Aracın metal kütlesinden kaynaklanan döngülerdeki induktansa değişikliklerine bağlı olarak.

2. Akıllı Yön Tanımı: LD-202 sensörünün akıllı yön tanıma yetenekleri, araç hareket yönlerinin kesin olarak belirlenmesini sağlar.En iyi kapı operasyonlarını kolaylaştırmak.

3. Kesintisiz Otomatik Yeniden Başlatma: Kesintisiz otomatik yeniden başlatma fonksiyonuna sahip olan LD-202 sensörü, arıza durumunda otomatik olarak yeniden başlatarak sürekli çalışma ve sistem güvenilirliğini sağlar.

4. Güvenilir röle çıkışı: Araç tespit edildiğinde güvenilir röle çıkış sinyalleri sağlayan LD-202 sensörü, kapı açılması, trafik ışığı kontrolü,ve daha fazla operasyonel verimlilik için araç sayımı.

Çeşitli Uygulamalar:

1. Trafik Yönetim Sistemleri: Trafik akışı yönetimini optimize etmek için kavşaklarda, ücret istasyonlarında ve otopark girişlerinde / çıkışlarında araçları tespit etmek için trafik kontrol sistemlerinde kullanılır.

2. Kapı Otomasyonu: Konut, ticari ve endüstriyel ortamlarda kapıların otomatik olarak açılması ve kapatılması için kapı kontrol sistemlerine entegre edilir, güvenlik ve kolaylığı artırır.

3. Park Tesisleri Yönetimi: Araç girişi ve çıkışını yönetmek, park yerlerinin doluluğunu izlemek ve verimli alan kullanımı için park düzenlemelerini uygulamak için otoparklarda ve garajlarda kullanılır.

4. Erişim Kontrol Sistemleri: Giriş kontrol sistemlerinde, kapalı topluluklar, endüstriyel tesisler ve askeri tesisler gibi güvenli yerlere araçların girişine izin vermek için kullanılır.Kontrollü erişim ve güvenlik sağlamak.

5. Trafik Işığı Optimizasyonu: Aracın varlığına ve yönüne göre trafik ışığı değişikliklerini tetiklemek, tıkanıklığı en aza indirmek ve kavşaklarda ve yollarda trafik akışını optimize etmek için kullanılır.

6. Araç Sayım Uygulamaları: Trafik çalışmaları, otopark doluluğu izleme ve perakende trafiği analizi için araç sayım uygulamalarında uygulanır.Trafik yönetimi ve iş operasyonları için değerli bilgiler sağlamak.

Bağlantılar

Gösteriçler ve Değiştiriciler Özet:

Güçlü LED (Kırmızı):Kırmızı güç LED'i, güçün açık olduğunu gösterir ve çalışma durumunu görsel olarak gösterir.

CH1 LED algılama:

• Sürekli Açık: Kanal 1'de araç tespitini gösterir.
• Yavaşça yanıp sönen: Döngüde kısa devre veya döngü kurulumundan sonra yetersiz dönüşler gibi potansiyel bir sorunu gösterir.
• Hızlı yanıp sönen: Döngüde açık bir devre veya döngü kurulumundan sonra aşırı bükülmeleri gösterir.

CH2 algılayıcı LED:

• Sürekli Açık: Kanal 2'de araç tespiti anlamına gelir.
• Yavaşça yanıp sönen: Döngüde kısa devre veya döngü kurulumundan sonra yetersiz dönüşler gibi potansiyel bir sorunu gösterir.
• Hızlı yanıp sönen: Döngüdeki açık devreye veya döngü kurulumundan sonra aşırı bükülmeye işaret eder.

Duyarlılık Seçimi:Döngünün hassasiyeti ve frekansı, 7 yönlü ve 10 yönlü dip düğmesi ayarlarının bir kombinasyonunu kullanarak ince ayarlanabilir.Kullanıcılar dip düğmesi yapılandırmalarını ayarlayarak 8 farklı hassasiyet ayarlarından seçebilirler, aşağıdaki dip anahtarı ayar tablolarında belirtildiği gibi. dip anahtarları 6, 7 ve 8, 0.8 (en az hassas) ile 0 arasında değişen seçeneklerle kanal 1 için hassasiyet seçimini kontrol eder.015 (en duyarlı). 3, 4 ve 5 dip anahtarları, 0.8 (en az hassas) ile 0.015 (en hassas) arasında değişen seçeneklerle Kanal 2 için hassasiyet seçimini düzenler.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)
(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye).

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun


Çalışma prensibi şöyledir:

1. Giriş süreci:

   • Bir aracın topluluğa veya otoparka girmesi üzerine, iki döngü bobininin eşzamanlı olarak etkinleştirilmesi gerçekleşir.
   • JUTAI Çift Kanal Döngü Detektörü (LD-202) girişte konumlandırılan UHF okuyucuyu tetikler.
   • Kart kimliğini okuduktan sonra, UHF okuyucu Wiegand çıkışı üzerinden kimliği denetleyiciye (AC-11) iletiyor.
   • Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
   • Araç topluluğa veya otoparka girdiğinde bariyer kolu otomatik olarak düşer.
   • Güvenlik ve kırılma karşıtı işlev JUTAI Tek Kanal Döngü Detektörü (LD-100/102) tarafından kolaylaştırılır.

2. Çıkış Süreci:

   • Araç topluluk veya otoparktan çıktığında ve iç UHF okuyucuyu geçtiğinde, LD-202 UHF okuyucuyu tetikler.
   • Okuyucu kartı okuyor ve kimliği kontrolöre gönderiyor.
   • Kimlik onaylandığında, kontrolör geçit bariyerini açmak için röle sinyali gönderir.
   • Araç topluluk veya otoparkı terk ettikten sonra, bariyer kolu otomatik olarak düşer.
   • Güvenlik ve kırılma karşıtı işlev JUTAI Tek Kanal Döngü Detektörü (LD-100/102) tarafından kolaylaştırılır.

Her iki senaryoda da, LD-202'nin Yön Tanıma Fonksiyonu doğru ve verimli bir işlevi sağlar.

JUTAI LD-202 Çift Kanal Döngü Detektörü, çok yönlülük ve maliyet verimliliği sunan iki bağımsız tek kanallı döngü detektörü olarak çalışabilir.Bu yapılandırma standart bir-içeri ve bir-çıkar park yerleri için idealdir, giriş ve çıkışta tek bir bariyer ve uzun menzilli okuyucu yerleştirilmiştir.Diğer döngü bobini bariyerin kırılma karşıtı fonksiyonu için kullanılırkenLD-202'nin Bağımsız Çalışma Modu işlevini etkinleştirmek, operasyonları kolaylaştırır ve donanım maliyetlerini azaltır ve çeşitli uygulamalar için pratik bir seçim haline getirir.
