Otomatik kapı güvenliği için 30m kablolu kızılötesi kapı ışığı

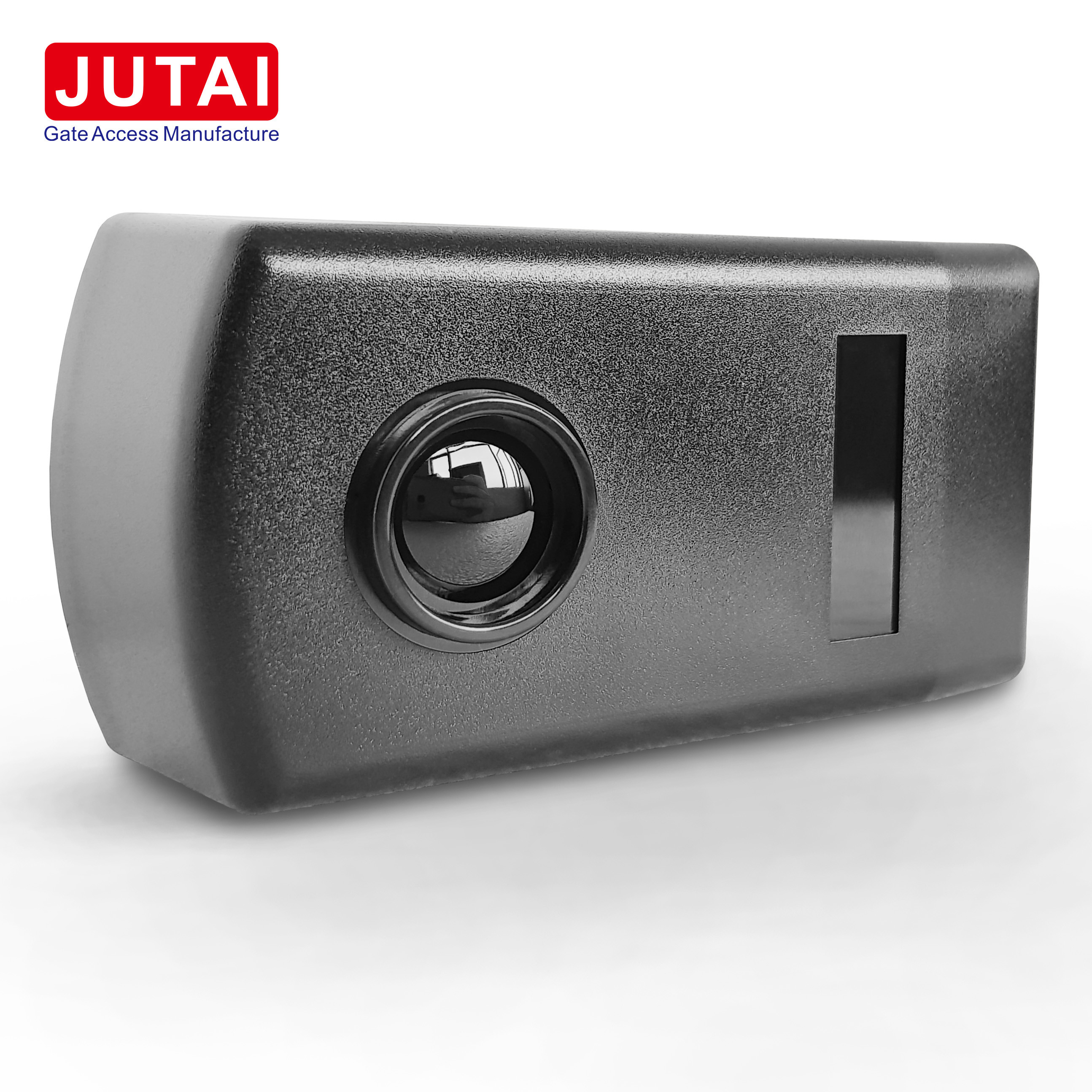

JUTAI IR-20 Kızılötesi Sinir Sensörü ile Güvenliği ve Verimliliği Artırmak

1Ana özellikler:

1.1 Uzak mesafe tespiti: IR-20, açık hava güneş ışığında bile 30 metreye kadar olağanüstü bir tespit mesafesine sahip, geniş kapsama ve güvenilir tespit yetenekleri sağlar.

1.2 Yüksek Duyarlılık: En küçük nesneleri veya ince hareketleri bile doğru bir şekilde algılayabilen IR-20, yüksek güvenlik ve verimlilik sağlar.

1.3 Hızlı Yanıt Zamanı: Son derece hızlı yanıt zamanlarına sahip IR-20, hızlı ve etkili bir eylem sağlamak için hızlı tespit gerektiren uygulamalar için idealdir.

1.4 Yüksek müdahale direnci: Güneş ışığı veya araç ışıkları gibi çevresel ışık müdahalelerine karşı dirençli olarak tasarlanan IR-20, herhangi bir durumda istikrarlı bir performans sağlar.

1.5 Kolay Kurulum: Kolay kurulum ve hizalama için tasarlanmış olan IR-20, kullanıcı kurulumunu ve bakımını kolaylaştırır, duraklama süresini ve sıkıntısını en aza indirir.

2Uygulamalar:

2.1 Otomatik Kapılar ve Erişim Kontrol Sistemleri: Geçen insanları veya araçları tespit etmek, kapıların açılmasını ve kapanmasını otomatik olarak kontrol etmek ve sorunsuz erişim kontrolünü sağlamak için kullanılır.

2.2 Güvenlik Sistemleri: Güvenlik uygulamalarında, IR-20, genel güvenlik önlemlerini artırmak için perimetre, pencere ve kapı güvenliği için yaygın olarak kullanılan yetkisiz girişleri tespit eder.

2.3 Endüstriyel Otomasyon: Üretim hatlarında ve taşıyıcı kemerlerde nesnelerin konumlarını ve hareketlerini tespit etmek, makine işlemlerini kontrol etmek ve endüstriyel süreçleri optimize etmek için kullanılır.

2.4 Parklama Yönetimi: Otoparklarda araçların giriş ve çıkışını tespit etmek, bariyer kapılarını kontrol etmek veya etkili trafik akışını ve yönetimini sağlamak için park alanının işlenmesini izlemek için kullanılır.

3Kurulum talimatları:

3.1 İç kısımlara erişim: İç kısımlarına erişmek için fotokellenin ön panelini açın.

3.2 Kablo Ekleme ve Üss Bağlama: Kabloları ilgili yuvalarına yerleştirin ve üssü duvara sağlam bir şekilde sabitleyin.

3.3 Duvar veya Metal yüzeyinde montaj: Duvar veya metal yüzeyinde montaj için delik açın ve uygun vidalar yerleştirin.

3.4 Bağlantılar Yap: Kabloları bağlayın ve fotokelle 12 ve 24V DC/AC arasında bir voltajla güç verin.

3.5 Uygun konumlandırmayı sağlayın: Fotocell'i düzgün bir şekilde hizalayın ve kırmızı LED'in doğru hizalandığında kapalı kalmasını sağlayın.

3.6 Sınav sistemi: röle yanıtını doğrulamak için kızılötesi ışını kesilmelidir.

3.7 Ön panelin güvenliği: Ön panelin yerini değiştirin ve düzgün çalışması için sağlanan vidalarla güvence altına alın.

4Avantajları ve Özellikleri:

4.1 Çok yönlü Entegrasyon: Tüm kapı kontrol sistemleriyle sorunsuz bir şekilde entegre olur ve uyumluluk ve kullanım kolaylığını sağlar.

4Esnek Montaj Seçenekleri: Kapı kenarının entegrasyonu da dahil olmak üzere uyarlanabilir montaj seçenekleriyle montajı basitleştirir.

4.3 Otomatik Kapı Güvenliği: Otomatik kapılar ve kapılar için güvenilir güvenlik önlemleri sağlar ve genel güvenliği artırır.

4.4 Geniş Uygulama Alanı: Çeşitli kapı türleri ve endüstriyel uygulamalar için uygundur ve çok yönlü kullanım sağlar.

4.5 Kesin tespit: Kazaları önlemek ve güvenliği sağlamak için, geçmekte olan insanları veya nesneleri hassasiyetle tespit eder.

4.6 Verimli çalışma: Verimli ve güvenilir performans için düşük çalışma akımı ve çok yönlü çıkış seçenekleri sunar.

4.7 IP67 Su geçirmez derecesi: IP67 derecesiyle sert ortamlara dayanır, dayanıklılık ve uzun ömür sağlar.

5Sonuç:

Özetle, JUTAI IR-20 Kızılötesi Işık Sensörü, çeşitli uygulamalarda eşsiz bir güvenlik ve verimlilik sunar.ve kolay kurulum süreci, IR-20, çeşitli ortamlarda huzur ve rahatlık sağlar ve modern erişim kontrol ve güvenlik sistemlerinin vazgeçilmez bir bileşeni haline gelir.




Teknik parametreler

JUTAI IR-20'nin bağlantı bilgileri

IR-20M fotocell için kurulum kılavuzu

1İçeriye erişim:

1.1 İç bileşenlerine erişmek için fotocelerin ön panelini kaldırın.

2Kablo ekleme ve taban sabitleme:

2.1 Kabloları belirlenmiş koruma yuvalarına yerleştirin.

2.2 Kararlılığı sağlamak için fotokellenin tabanını duvara sıkıca sabitleyin.

3Duvara veya metal yüzeye monte edilebilir:

3.1 Duvar montajı için, üç 5 ø delik delinmeli ve uygun vida demirleri yerleştirilmelidir.

3.2 Metal yüzeylere monte etmek için, kendiliğinden tıklanan vidalar için üç 3 ø delik delinmelidir.

4Bağlantılar kur:

4.1 Gerekli kabloları fotokellere bağlayın.

4.2 Fotocell'i 12 ve 24V DC/AC arasında bir voltajla çalıştırmak.

5- Doğru pozisyonu sağlayın:

5.1 Fotocelle'nin doğru konumlandırılmasını, hizalamasını ve bağlantısını kontrol edin.

5.2 Alıcıdaki kırmızı LED'in doğru şekilde yapılandırıldığında kapalı kaldığından emin olun.

5.3 Kızılötesi ışın kesildiğinde kırmızı LED yanıyor.

6Ön panel ile kapak:

6.1 Bağlantılar doğrulandıktan sonra, fotokelleri ön panel ile kapatın.

6.2 Durana kadar sıkıca yerleştirin ve sonra sağlam bir şekilde kapatın.

7Test Sistemi:

7.1 Sistem, kızılötesi ışınını birkaç kez keserek test edilir.

7.2 İşlevselliği doğrulamak için düzgün röle yanıtını sağlamak.

8- Ön panelin güvenliği:

8.1 Son olarak, ön panelini sağlanan vidalar ile yerine bağlayın.

Bu adım adım talimatları titizlikle takip ederek, IR-20M fotokellinin düzgün bir şekilde kurulmasını ve çalışmasını sağlayabilir ve uygulamanızda güvenliği ve verimliliği artırabilirsiniz.

Kurulum Kılavuzları:

1. Kurulum Alanını Hazırlayın: JUTAI IR-20 20 metre kablolu kızılötesi foton hücresini kurmak için uygun bir yer seçin.Bölgenin engellerden arınması ve tespit için en iyi kapsamı sağlaması.

2. Montaj Konumu: Kızılötesi fotokelleri maksimum kapsama ve algılama aralığını sağlayan bir yüksekliğe ve açıya monte edin.Herhangi bir hareket veya hizalamayı önlemek için istikrarlı ve güvenli bir montaj yüzeyi amaçlanmalıdır..

3. Kablolama Bağlantıları: Sağlanan kablolama diyagramına veya kullanıcı kılavuzuna göre kızılötesi fotokellenin kablolarını bağlayın.Herhangi bir elektrik sorununu önlemek için uygun yalıtım ve güvenli bağlantılar sağlayın.

4. Güç kaynağı: Farklı bir voltaj aralığında (genellikle 12-24V DC) sabit bir güç kaynağı ile kızılötesi fotokelleri sağlayın. Birimi hasarlandırmamak için kutupluğu ve voltajı iki kez kontrol edin.

5. Hizalama ve Test: Kurulduktan ve güçlendikten sonra, kızılötesi lambaları birbirlerine karşı olduklarından ve algılama mesafesinin gereksinimlerinize uygun olduğundan emin olmak için hizalayın.Kızılötesi ışınını engelleyerek ve röle yanıtını doğrulayarak fotokelleri test edin..

6. Mükemmel ayarlama: Gerekirse, kızılötesi fotocelerin hizalama ve hassasiyet ayarlarını performansını optimize etmek ve yanlış alarmları veya kaçırılan algılamaları en aza indirmek için ince ayarlayın.

7. Güvenli Montaj: Doğru çalışmayı doğruladıktan sonra, sağlanan montaj donanımını kullanarak kızılötesi fotokelle güvenli bir şekilde yerleştirin.Tüm bağlantıların sıkı olduğundan ve ünitenin çevresel faktörlerden korunduğundan emin olun..

Bu kurulum talimatlarını titizlikle takip ederek JUTAI IR-20 20 metre kablolu kızılötesi fotocelle ile en üst düzey güvenilirliği ve performansı yaşayabilirsiniz.İhtiyaçlarınız için eşsiz güvenlik ve kolaylık sağlıyor..
