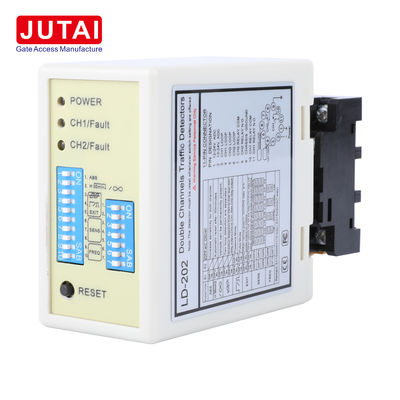

İki Kanallı Araç Döngüsü Detektörü Park Erişim için Araç Detektörü Park Sistemi
Ürün ayrıntıları
| Kendiliğinden Dönen Menzil | 20-2000uh | Operasyon sıcaklığı | -40 ~ +70℃ |
|---|---|---|---|
| Hassasiyet | 16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56% | Tepki süreleri | Açma 10-90 ms/Kapatma 10-90 ms |
| Şartname | 13.6*8.6*5.2 | Güç gereksinimleri | 110-240VAC (48 - 63Hz) |
| Döngü endüktansı | 20-2000μH | Sıklık | Seçilebilir dört adımlı anahtar: 20-80KHz |
| Nem | Yoğuşmasız %95'e kadar bağıl nem | Devre Koruması | PCB ve tüm bileşenler üzerinde uyumlu kaplama |
| Bağlantılar | Soket montajlı-11pin erkek (JEDEC B11-88) | Boyut | 75 mm x 43 mm x 110 mm |
| Vurgulamak | Çift kanallı araç döngüsü dedektörü,Çift kanallı döngü sensörü dedektörü,20-2000uh döngü algılayıcı |
||
Ürün Açıklaması
Çift Kanallı Araç Döngü Dedektörü Otopark Erişimi İçin Araç Dedektörü Otopark Sistemi
JUTAI, çift kanallı döngü dedektörleri olarak kullanılabilecek çok fonksiyonlu bir yeraltı döngü tespit sistemi geliştirir. Kullanıcılar, giriş kartı dağıtıcılarını etkinleştirmek için iki kanallı döngü bobinli bir çift kanallı döngü dedektörü ünitesi kullanabilirken, diğer bobin bariyer kapısının güvenli kapanma döngüsü için kullanılır. Jutai, herhangi bir araç yolu kapısı kontrol sistemi veya otopark yönetim sistemi için en iyi araç döngü dedektörünü sunar.
Profesyonel 110-240VAC Çift Kanallı Araç Döngü Dedektörü Özellikleri
- Kompakt Boyut:Özellikler ve işlevsellik açısından tüm endüstri gereksinimlerini birleştiren kompakt ve iyi tasarlanmış bir muhafaza sunar, bu da herhangi bir mevcut trafik tespit sistemine entegrasyonu sağlar.
- Teşhis Yetenekleri:Kapsamlı teşhis yetenekleri, döngü ve kurulum sorunlarının doğru bir şekilde teşhis edilmesini sağlar.
- Seçilebilir Mevcudiyet Süresi:Bir araç döngü üzerinde kaldığı sürece bir tespit çıkışını sabit bir süreyle (süre > 30 dakika) sınırlamak için mevcudiyet rölesinin çıkışı seçilebilir.
- Döngü Frekansı Göstergesi:Bitişik döngü/dedektörler arasındaki parazit, entegre bir gösterge ile belirlenebilir ve frekans ayarı değiştirilerek ortadan kaldırılabilir.
- Yön Algılama:Araç CH1'den CH2'ye hareket ederse, CH1 röle çıkışı; araç CH2'den CH1'e hareket ederse, CH2 röle çıkışı.
- Hassasiyet Seçimi:Döngünün hassasiyeti ve frekansı 7 yollu dip anahtar ve 10 yollu dip anahtar ayarı ile ayarlanabilir.
Çalışma Modları
LD-200 serisi dedektör, aşağıdaki modlardan herhangi biri için yapılandırılabilir:
- Mevcudiyet Modu
- Darbe Modu
- AB Mantığı Mevcudiyet Modu (Bariyer Çalışması)
- AB Mantığı Darbe Modu (Sayma Mantığı)
Teknik Özellikler
| Özellik | Detaylar |
|---|---|
| Döngü Endüktansı | 20-2000μH |
| Hassasiyet | 8 yollu seçilebilir En Yüksek: %0.015 DL/L En Düşük: %0.8 DL/L |
| Frekans | Dört kademeli anahtar seçilebilir: 20-80KHz |
| Güç Gereksinimleri | 110-240VAC (48 ila 62Hz) 12-24VADC (48 ila 62Hz) |
| Çalışma Sıcaklığı | -40℃ ila +70℃ (-111℉ ila +158℉) |
| Hata Çıkışı | - Yavaş yanıp söner: Olası kısa devre veya yetersiz sayıda tur - Daha hızlı yanıp söner: Olası açık döngü veya aşırı sayıda tur |
| Tepki Süreleri | 10-90MS |
| Görsel Göstergeler | - Güç LED'i: Kırmızı - Kanal LED'i: Yeşil |
| Sıfırlama | Muhafaza üzerindeki düğme ile sıfırlama |
| Röle Sinyali | Mevcudiyet sinyali veya darbe sinyali |
| ABS (Otomatik Hassasiyet Artışı) | Evet |
| Yön Algılama | CH1 ve CH2 akış yönü algılama |
| Döngü Frekansı | 4 ayar (düşük, orta-düşük, orta-yüksek, yüksek) |
| Nem | Yoğuşmasız %95'e kadar bağıl nem |
| Devre Koruması | PCB ve tüm bileşenler üzerinde konformal kaplama |
| Bağlantılar | Soket montajı-11 pinli erkek (JEDEC B11-88) |
| Boyut | 75mm x 43mm x 110mm |
Uygulamalar
- Otomatik Kapı
- Trafik Işığı Sistemi
- Kapı Tahrik Mekanizmaları
- Çalışan Bariyerler
- Otopark Yönlendirme Sistemi
- Otoparklarda Kart Dağıtıcılarını Etkinleştirme
- Otopark Bariyeri Kontrolü
- Araç Erişim Kontrolü
- Trafik Kontrol Sistemi / Trafik Geçiş Sistemi
- Araç Sayma Sistemi
- Motorlu Kapı ve Pencereler
- Güvenlik Mantarları/Panjurlar/Garaj Kapıları
- Kamera tetikleyici
Bağlantılar ve Göstergeler
Göstergeler ve Anahtarlar:
- Güç LED'i (KIRMIZI):"Güç AÇIK" gösterir
- CH1 Algılama LED'i:
- Sürekli Yanıyor: Araç algılama gösterir
- Yavaş Yanıp Sönüyor: Döngü kısa devresi veya döngüden sonra yetersiz sayıda tur gösterir
- Hızlı Yanıp Sönüyor: Döngü açık devresi veya döngüden sonra aşırı sayıda tur gösterir
- CH2 Algılama LED'i:
- Sürekli Yanıyor: Araç algılama gösterir
- Yavaş Yanıp Sönüyor: Döngü kısa devresi veya döngüden sonra yetersiz sayıda tur gösterir
- Hızlı Yanıp Sönüyor: Döngü açık devresi veya döngüden sonra aşırı sayıda tur gösterir
Hassasiyet Seçimi:Hassasiyet ve frekans ayarı, 7 yollu bir dip anahtar ve 10 yollu dip anahtar ayarları aracılığıyla gerçekleştirilir. Kullanıcılar, sağlanan tablolara göre dip anahtar konumlarını ayarlayarak 8 farklı ayardan birini seçebilir. 6, 7 ve 8 numaralı dip anahtarlar CH1 hassasiyetini kontrol eder, 0.8 en az hassas ve 0.015 en hassastır. 3, 4 ve 5 numaralı dip anahtarlar CH2 hassasiyetini kontrol eder, 0.8 en az hassas ve 0.015 en hassastır.
Anahtar Yapılandırması
Anahtar 1 (S1): Kanal 1 Döngü Fonksiyon Seçimi (10 yollu dip anahtar)
(1) DIP 1 ve DIP 2: Her İki Treyler İçin Özel Hassasiyet Artışı (Her İki Kanal)
(2) D3, D4, D5 ve Anahtar 2 (S2) D1, D2: Özel Fonksiyonların Ayarlanması (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrıdır)
(3) D6 ve D7 ve D8 ve Anahtar 2 (S2) D3 ve D4 ve D5: CH1 ve CH2 Hassasiyet Seçiminin Ayarlanması (Sekiz Seviye Seçenekleri)
(4) D9 ve D10 ve Anahtar 2 (S2) D6, D7: Frekansın Ayarlanması (20 K ila 100 KHz)
Sıfırlama Düğmesi: Lütfen dikkat: Dip anahtarlarında yapılan her ayar değişikliğinde LD-200'ün sıfırlanması gerekir.
Kurulum Önlemleri ve Sorun Giderme
- Bobin Kesme Boyutu ve Gömme Yönergeleri sağdaki diyagramda gösterildiği gibidir
- Endüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik teller kullanılması önerilir
- Bobinin kesme boyutu, köşelerde mümkün olduğunca dik açılardan kaçınarak, 1.0 ila 2.0 metre uzunluğunda ve 0.8 ila 1.2 metre genişliğinde bir dikdörtgen olmalıdır
- Temel tipik bobin turlarının önerilen kurulum genel bakışı
Kurulum sırasında, lütfen ürün fişini ve soketini dikey konumda tutun
Çalışma Prensibi
| Giriş Süreci | Çıkış Süreci |
|---|---|
|
|
Yön Tanıma ve Uygulamalar
Yön Tanıma:LD-200/LD-202'nin Yön Tanıma Fonksiyonu, aracın başka bir UHF okuyucudan geçerken dedektörün sinyali tekrar tetiklememesini sağlayarak sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.
Uygulama:Yön tanıma fonksiyonuna sahip JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, birçok tek kanallı giriş ve çıkış durumu için uygundur. JUTAI One kapı denetleyicisine (Model: AC-11), JUTAI bariyer kapısına (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucuya (Model: PUHF-9) bağlanabilir, yüksek sıcaklığa dayanıklı döngü bobinleri (Model: JTHT-11) ile birlikte, tek kanallı giriş/çıkış erişim kontrol sistemleri için idealdir.
İki Bağımsız Tek Kanallı Döngü Dedektörü Olarak İşlevsellik:LD-200/202, standart bir giriş ve bir çıkışlı otoparklar için uygun iki bağımsız tek kanallı döngü dedektörü olarak işlev görebilir. Bir döngü bobini okuyucuyu tetikler ve kartı okur, diğeri ise bariyerin çarpışma önleme işlevine ayrılmıştır. Bu yapılandırma, her işlev için ayrı dedektörler kullanmanın getirdiği donanım maliyetlerini azaltır ve ekonomik açıdan potansiyel maliyet tasarrufu faydaları sunar. LD-200/202'nin Bağımsız Çalışma Modu özelliğinin etkinleştirilmesiyle elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.
