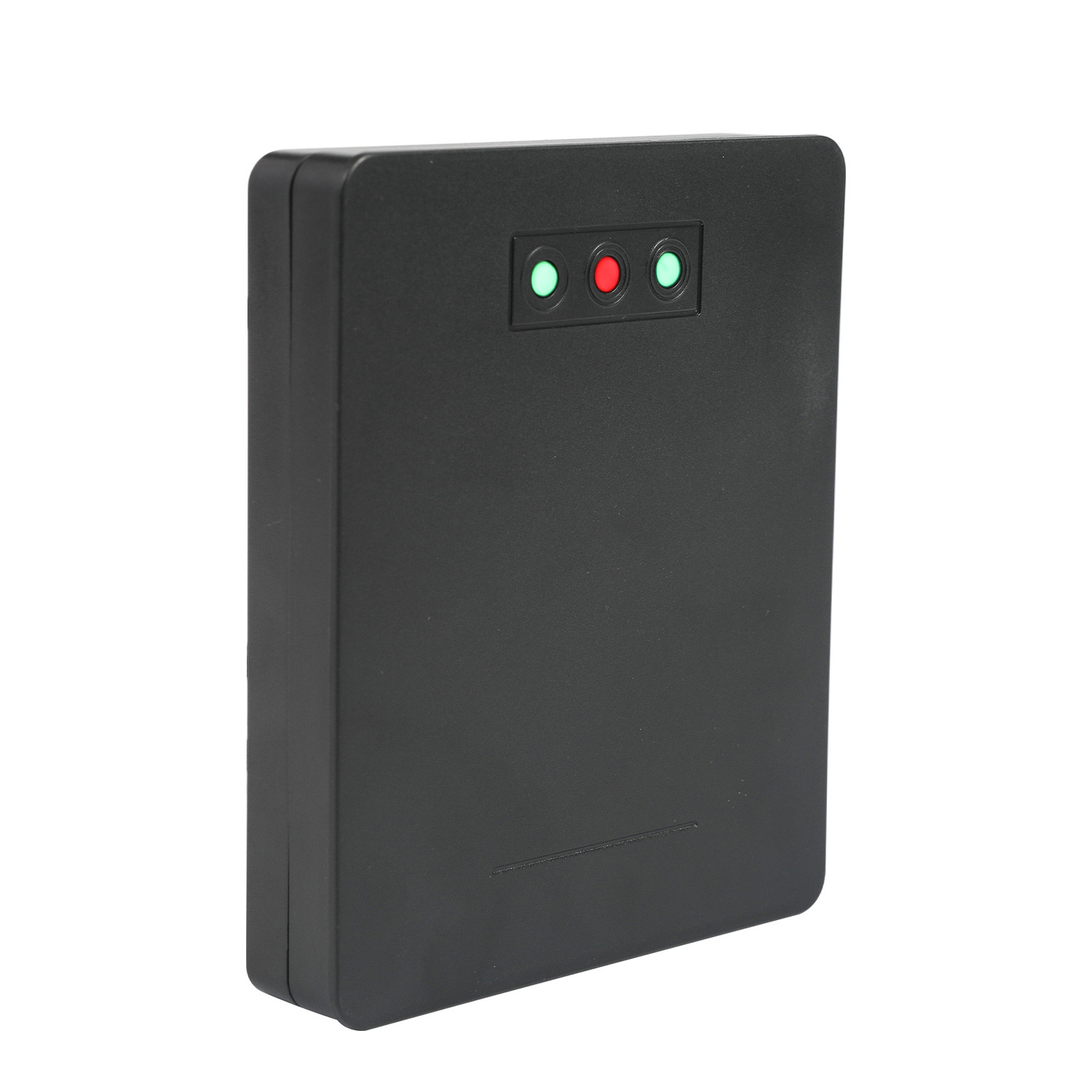

RD24-6M Park Alanı Anti Smashing için Barrier Gate Radar Sensörü

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE, FCC
Model numarası	RD24-6M
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	Karikatür
Teslim süresi	5-8 gün
Ödeme koşulları	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Yetenek temini	ayda 1000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Çalışma frekansı	24.150GHz	Giriş Voltajı	10-24VDC
Röle Kontağı	1A@24VDC/AC	Röle Kontrol Süresi	1-6s Ayarlanabilir
Çalışma sıcaklığı	-40°C~+70°C	Su geçirmez	IP67
Algılama Aralığı	1-6m	Spesifikasyon	11.89.82.6cm
Vurgulamak	RD24-6M Barrier Gate Radar Sensörü , Park Alanı Engelleme Kapısı Radar Sensörü , Anti Smashing Barrier Gate Radar Sensörü

Mesaj bırakın

Ürün Açıklaması

RD24-6M Park Alanı Anti Smashing için Barrier Gate Radar Sensörü 0

Bariyer Radar Sensörü Ürün Açıklaması

Bariyer radar sensörleri, otomatik geçiş kontrol sistemlerinde araçların varlığını ve hareketini tespit ederek bariyer kapılarının sorunsuz çalışmasını sağlayan gelişmiş cihazlardır.

Temel Özellikler:

Hassas Tespit: Araçları doğru bir şekilde tespit ederek bariyer kapılarının gerektiği gibi zamanında devreye girmesini sağlar.
Hava Koşullarına Dayanıklılık: Yağmur, kar, sis ve parlak güneş ışığı gibi çeşitli hava koşullarında güvenilir şekilde çalışır.
Temassız Algılama:Temassız algılama sayesinde hem sensörün hem de araçların hasar görme riskini en aza indirir.
Özelleştirilebilir Aralık: Algılama aralığı, küçük otoparklardan büyük endüstriyel alanlara kadar belirli konum ihtiyaçlarına uyacak şekilde ayarlanabilir.
Gerçek Zamanlı İzleme:Trafik akışının verimli olması için araç hareketlerini sürekli izler ve bariyer operasyonlarını gerçek zamanlı olarak ayarlar.
Yanlış Alarmların Azaltılması: Çevresel etkenlerden kaynaklanan yanlış alarmlara daha az maruz kalarak güvenilirliği artırır.
Hızlı Yanıt:Hızlı tepki süreleri sağlayarak bariyer kapılarının hızlı açılıp kapanmasını kolaylaştırır, araç bekleme sürelerini azaltır.
Entegrasyon: Merkezi kontrol ve yönetim için mevcut erişim kontrol sistemlerine sorunsuz bir şekilde entegre olur.
Gelişmiş Güvenlik: Güvenilir araç tespiti, yetkisiz erişimin önlenmesine yardımcı olarak genel güvenlik önlemlerini güçlendirir.
Maliyet Etkinliği: Dayanıklılığı ve düşük bakım gereksinimi nedeniyle uzun vadede maliyet tasarrufu sağlar.
Gelişmiş Trafik Akışı: Araç yönetimini optimize eder, tıkanıklığı azaltır ve farklı ortamlarda trafik akışını iyileştirir.
Çok yönlülük: Çeşitli bariyer kapı tipleriyle uyumludur, farklı uygulamalara uyum sağlayabilir.

Kurulum Adımları:

Güç Adaptörünü Seçin: Bağımsız güç kaynağı için 9 - 24VDC 1A çıkışlı bir güç adaptörü seçin.
Fren Kontrolöründen Güç Kaynağı: Fren kontrol cihazını güç kaynağı olarak kullanırken çıkış akımının 200mA'den az olmamasına dikkat edin.
Kurulum Yüksekliği: Şeritler için radar merkezi ile zemin arasındaki optimum yükseklik 50 - 60 cm'dir.
Çitten Uzaklık:Radar merkezi ile çit direği arasındaki mesafe (sekizgen çitlerde) 25 cm'den, dik açılı çitlerde ise 30 cm'den az olmamalıdır.
Kurulum Yönlendirmesi: Radar yatay düzleme dik olarak yerleştirilmeli ve güvenli bir şekilde sabitlenmelidir.
Algılama Aralığı Yüzey: Algılama aralığındaki zemin, herhangi bir engel olmadan düz olmalıdır. Geçen araç ile radar arasındaki açı 30 dereceden fazla olduğunda, aracı yönlendirmek için yol bariyerleri kurun.

Kablolama Tanımı:

Renk	İşlev
Kırmızı	Güç kaynağı girişi +12VDC
Siyah	Güç kaynağı girişi GND
Sarı	Set düğmesi giriş portu
Beyaz	Giriş GND
Turuncu	Röle normalde açık NC
Kahverengi	Kuzey Karolina
Mavi	Röle normalde açık COM
Yeşil	Röle normalde açık HAYIR

Gösterge Işığı ve Fonksiyon Menüsü:

Kırmızı LED Menü ayarları fonksiyon kontrol tablosu:

Menü	Ayar fonksiyonu	Varsayılan (Fabrika)
1	Algılama mesafesi: 1 - 6 metre	3 metre
2	Hassasiyet: 1 - Düşük, 2 - Orta, 3 - Yüksek (Fabrika varsayılanı 6'dır)	2
3	Kapı kapanma hızı: 1 - 6, 2 - 12 saniyeye karşılık gelir	6 saniye
4	Adam ve araba ayrımı: 1 - Ayırt etme, 2 - Ayırt et	2
5	Röle çıkış gecikmesi: 0 - 6 saniye veya 1 - 6 darbe	0
6	Ayar: 1 - Düz çubuk bariyer, 2 - Çit bariyer, 3 - Artı sinyal çıkışı	1

LED gösterge ışığı (3 adet KIRMIZI led):

Fonksiyon menüsü	1	2	3
Menü1	AÇIK	KAPALI	KAPALI
Menü2	KAPALI	AÇIK	KAPALI
Menü3	KAPALI	KAPALI	AÇIK
Menü4	AÇIK	KAPALI	AÇIK
Menü5	KAPALI	AÇIK	AÇIK
Menü6	AÇIK	AÇIK	AÇIK

Menü1 Algılama mesafesi içerik detayları (Yeşil LED):

Menü1	1	2	3
1 metre	AÇIK	KAPALI	KAPALI
1,5 metre	FLAŞ	KAPALI	KAPALI
2 metre	KAPALI	AÇIK	KAPALI
2,5 metre	KAPALI	FLAŞ	KAPALI
3 metre	KAPALI	KAPALI	AÇIK
3,5 metre	KAPALI	KAPALI	FLAŞ
4 metre	AÇIK	KAPALI	AÇIK
4,5 metre	FLAŞ	KAPALI	FLAŞ
5 metre	KAPALI	AÇIK	AÇIK
5.5 metre	KAPALI	FLAŞ	FLAŞ
6 metre	AÇIK	AÇIK	AÇIK

Menü2 Hassasiyet içerik detayları (Yeşil LED):

Menü2	1	2	3
Düşük hassasiyet	AÇIK	KAPALI	KAPALI
Orta hassasiyet	KAPALI	AÇIK	KAPALI
Yüksek hassasiyet	KAPALI	KAPALI	AÇIK
Fabrika varsayılanı	FLAŞ	FLAŞ	FLAŞ

Menü3 Kapanış hızı detayları (Yeşil LED):

Menü3	1	2	3
2 saniye	AÇIK	KAPALI	KAPALI
3 saniye	FLAŞ	KAPALI	KAPALI
4 saniye	KAPALI	AÇIK	KAPALI
5 saniye	KAPALI	FLAŞ	KAPALI
6 saniye	KAPALI	KAPALI	AÇIK
7 saniye	KAPALI	KAPALI	FLAŞ
8 saniye	AÇIK	KAPALI	AÇIK
9 saniye	FLAŞ	KAPALI	FLAŞ
10 saniye	KAPALI	AÇIK	AÇIK
11 saniye	KAPALI	FLAŞ	FLAŞ
12 saniye	AÇIK	AÇIK	AÇIK

Menu4 Adam ve araba ayrımı içerik detayları (Yeşil LED):

Menü4	1	2	3
Ayırt etmemek	AÇIK	KAPALI	KAPALI
Ayırt etmek	KAPALI	AÇIK	KAPALI

Menü5 Röle içerik detayları (Yeşil LED):

Menü5	1	2	3
Varoluş çıktısı	KAPALI	KAPALI	KAPALI
1 saniye (Darbe modu)	AÇIK	KAPALI	KAPALI
2 saniye (Darbe modu)	KAPALI	AÇIK	KAPALI
3 saniye (Darbe modu)	KAPALI	KAPALI	AÇIK
4 saniye (Darbe modu)	AÇIK	KAPALI	AÇIK
5 saniye (Darbe modu)	KAPALI	AÇIK	AÇIK
6 saniye (Darbe modu)	AÇIK	AÇIK	AÇIK

Menü6 Bariyer kapısı veya fonksiyon içerik detayları (Yeşil LED):

Menü6	1	2	3
Düz direk kapısı	AÇIK	KAPALI	KAPALI
Çit direği kapısı	KAPALI	AÇIK	KAPALI
Nabız sayımı	KAPALI	KAPALI	AÇIK

Radar Parametrelerinin Ayarlanması ve Kaydedilmesi:

Menüye Girin: İstenilen menü numarası seçilene kadar fonksiyon tuşunu basılı tutun, ardından tuşu bırakın. İlgili parametrenin yeşil ışığı yanacaktır.
Parametreleri Değiştir: Mevcut parametreyi değiştirmek için fonksiyon tuşuna tıklayın.
Parametreleri Kaydet: Kırmızı gösterge ışıkları 1, 2 ve 3 aynı anda yanıp sönene kadar fonksiyon tuşunu basılı tutun, ardından bırakın. Parametreler değiştirilecek ve kaydedilecektir.

Hızlı Ayarlar (Öğelerin Ayarlanması Gerekiyor):

Düz direk şerit uygulama ayarları (2 adım):
- Adım 1: Uygulama sahnesini düz çubuk moduna ayarlayın (Menü6).
- Adım 2: Algılama mesafesini ayarlayın (Menü1).
Çit şeridi uygulama ayarları (3 adım):
- Adım 1: Uygulama senaryosunu çit moduna ayarlayın (Menü6).
- Adım 2: Algılama mesafesini ayarlayın (Menü1).
- Adım 3: Kapının kapanma hızını ayarlayın (1 saniye hassasiyetle) (Menü3).
Tetikleme modu uygulama ayarları (3 adım):
- Adım 1: Uygulama senaryosunu tetikleme moduna ayarlayın (Menü6).
- Adım 2: Algılama mesafesini ayarlayın (Menü1).
- Adım 3: Cevap çıkış yöntemini ayarlayın (menü5).

Radar Dedektörü Ayarlarını Optimize Et (Ayar Öğelerini Seç):

Hassasiyet Ayarı: Elektrikli araçlar için önerilen ayar orta veya düşük, yaya geçitleri için ise orta veya yüksektir. Belirli durumlarda biri ortada, diğeri yüksek veya düşük olarak ayarlanabilir.
Yaya ve Araç Ayrımı Ayarı: Gerekli olmayan durumlarda "Yayalar ve araçlar arasında ayrım yok" ayarının yapılması şiddetle önerilir. Elektrikli araç geçişleri veya yaya geçişleri için bu ayar kullanılmalıdır. Aksi takdirde, araç dışı geçişlerden kaynaklanan kapı kapatma kazalarını önlemek için "Yayalar ve araçlar arasında ayrım yap" ayarını yapın.
Röle Çıkış Gecikmesi: Tetikleme modunda, gecikme 0 olarak ayarlandığında, bu bir araç varlığı çıkışıdır; aksi takdirde, bir darbe çıkışıdır ve darbe çıkışı zaman aralığı 1 - 6 saniyedir.

Yerinde Hata Ayıklama:

Düz direk şerit modu: Fren çubuğu kolu kaldırıldıktan sonra, radarı avuç içi ile yakın mesafeden tetikleyin ve kapı ayrıldıktan sonra otomatik olarak kapanacaktır. Ayarlanan algılama mesafesi içinde, insan vücudu fren koluna yaklaştığında fren kolu geri tepecek ve insan vücudu fren kolundan uzakta olduğunda fren kolu otomatik olarak yerinde kapanabilir. (Yüksek hızlı kapıların kapanma kapısı hız parametresini değiştirmek için kullanılır ve radarın tepki hızı ayarlanabilir).
Çit şeridi modu: Uzaktan kumandalı kapı yerinde tekrar tekrar açılıp kapatılırsa, çit radarı tetiklemeyecektir. Tamamlandıktan sonra, yukarıda belirtilen düz direk şeridiyle aynı şekilde test edin. (Yukarıdaki bağlantılardan herhangi birinin radarı çitin kendisi tarafından etkinleştirilirse, lütfen bölüm 12 "Genel sorun giderme" madde 1'e göre ortadan kaldırın).
Tetikleme modu: Düz direk şerit modunun hata ayıklama yöntemine bakın.

Genel Sorun Giderme:

Çit Tarafından Tetiklenen Radar: Radar ile çitin merkezi arasındaki mesafenin kurulum gereksinimlerine uygun olup olmadığını ve radar kurulum yüzeyinin çit direğine dik olup olmadığını kontrol edin. Kurulum konumunu ayarlayın veya radarın çite yakın tarafına 2 - 4 mm ara parçası ekleyin. Ayarlanan açılma hızının gerçek kapanma kapı hızından fazla olmadığından emin olun. İnsanlar ve araçlar arasında bir ayrım olup olmadığını kontrol edin; gerekli değilse, "İnsanlar ve araçlar arasında ayrım yok" olarak ayarlayın ve hassasiyeti bir seviye düşürün.
Radar Çıkışı Sıfırlanmıyor: Ayarlanan mesafe şeritten daha büyük, zeminde yabancı bir nesne algılandı veya radar dikey olarak kurulmadı. Sorun gidermeden sonra sorun devam ederse, menü 2'ye girin ve 3 yeşil ışık aynı anda yanıp sönene kadar seçin, ardından "Radar Başlatma" işlemini gerçekleştirmek için işlev tuşuna uzun basın. Başlatmadan sonra, gücü tekrar açın.
Üç Işık Her Zaman Açık: Eğer radar başlatma işlemi başarısız olursa ve tekrarlanan yeniden başlatmalardan sonra bile çalışmıyorsa, inceleme için fabrikaya geri dönün.
Yeşil Işık 1 ve 3 Yanıp Sönüyor: Radar, kapının kapanma durumunda tetiklendiğini veya X ışınının kenarında bir geri tepme sinyali olduğunu algıladığında ve radar bunun bir çit mi yoksa bir araç mı olduğunu ayırt edemediğinde, kapı açıldıktan veya sinyal kaybolduktan ve hiçbir araç geçmedikten sonra kapıyı açmayı geciktirecektir. Bu, aracın arkasını çarpmayı önlemek için bir güvenlik mekanizmasıdır ve elleçleme gerektirmez.

Şartname:

Teknoloji	Mikrodalga Doppler Radarı
Çalışma Frekansı	24.150 GHZ
Giriş Voltajı	10 - 24 VDC ±%10
Algılama Modu	Hareket
Çalışma Akımı	<150 MA
Çıkış Gücü (EIRP)	<20 dBM
Röle Darbe Modu	1 - 6s (Ayarlanabilir)
Algılama Açısı (Yatay)	0 - 28°
Algılama Açısı (Dikey)	0 - 60°
Algılama Aralığı	1 - 6M (3,3 - 19,7FT)
Boyutlar	1189826 mm (0,39)0,32(0,09 FT)
Çalışma Sıcaklığı	-40℃ ~ +70℃
Algılanabilen Hız	20 - 90 ms
Konut Malzemeleri	ABS
Röle Kontrol Süresi	1 - 6s Ayarlanabilir
Koruma Derecesi	IP65
