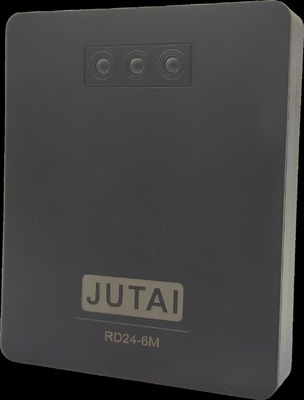

10-24VDC Parking Barrier Anti Collision için Boom Barrier Sensörü 1-6m algılama aralığı

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE, FCC
Model numarası	RD24-6M
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	Karikatür
Teslim süresi	5-8 gün
Ödeme koşulları	T/T, L/C, D/A, D/P, Western Union, Paypal, MoneyGram, Alipay
Yetenek temini	ayda 1000 adet

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Çalışma frekansı	24.150GHz	Giriş Voltajı	10-24VDC
Röle Kontağı	1A@24VDC/AC	Röle Kontrol Süresi	1-6s Ayarlanabilir
Çalışma sıcaklığı	-40°C~+70°C	Su geçirmez	IP67
Algılama Aralığı	1-6m	Spesifikasyon	11.89.82.6cm
Vurgulamak	24VDC Park Engelli Sensörü , 1-6m bariyer sensörü , 10VDC Çarpışma Karşıtı Bariyer Sensörü

Mesaj bırakın

Ürün Açıklaması

10-24VDC Parking Barrier Anti Collision için Boom Barrier Sensörü 1-6m algılama aralığı 0

Bariyer Radar Sensörü Ürün Tanımı

JUTAI RD24 - 6M Bariyer Radar Sensörü, otomatik erişim kontrol sistemleri için tasarlanmış sofistike bir cihaz.Araçların varlığını ve hareketini doğru bir şekilde tespit ederek bariyer kapılarının sorunsuz çalışmasını sağlar.

Temel özellikleri:

Doğru Bulma: Araçların doğru bir şekilde tespit edilmesini sağlar ve bariyer kapılarının zamanında etkinleştirilmesini sağlar.
Hava Duruma Dayanıklılığı: Yağmur, kar, sis ve güçlü güneş ışığı da dahil olmak üzere çeşitli hava koşullarında güvenilir bir şekilde çalışır.
Dokunmadan algılama: Temas dışı algılama yoluyla sensöre ve araçlara zarar verme riskini en aza indirir.
Özelleştirilebilir Aralık: Algılama aralığı, küçük otoparklardan büyük endüstriyel alanlara kadar farklı yerlerin özel ihtiyaçlarına göre ayarlanabilir.
Gerçek Zamanlı İzleme: Sürekli olarak araç hareketlerini izler ve verimli trafik akışı için bariyer operasyonlarını gerçek zamanlı olarak ayarlar.
Sahte Alarmların Azaldığı: Çevre faktörlerinden kaynaklanan yanlış alarmlara daha az duyarlıdır, güvenilirliği artırır.
Hızlı Cevap: Hızlı tepki süreleri sunar, bariyer kapılarının hızlı açılmasını ve kapatılmasını kolaylaştırır, araç bekleme sürelerini azaltır.
Kesintisiz Entegrasyon: Merkezi kontrol ve yönetim için mevcut erişim kontrol sistemlerine kolayca entegre edilir.
Daha Güçlü Güvenlik: Güvenilir araç tespiti, yetkisiz erişimi önlemeye yardımcı olur ve genel güvenlik önlemlerini güçlendirir.
Maliyet - Etkili: Dayanıklılığı ve düşük bakım gereksinimleri nedeniyle uzun vadede maliyet tasarrufu sağlar.
Trafik Akışının Geliştirilmesi: Araç yönetimini optimize eder, tıkanıklığı azaltır ve çeşitli ortamlarda trafik akışını iyileştirir.
Çeşitli Uygulamalar: Çeşitli bariyer kapıları türleriyle uyumludur, çeşitli uygulamalara uyarlanabilirliği sağlar.

Uygulamalar:

Park tesisleri
Ücreti Ödeyenler
Havaalanları
Endüstriyel Tesisler
Kapalı Topluluklar
Ticari Binalar
Hükümet Tesisleri
Oteller ve Tatil Alanları
Hastaneler
Etkinlik Yerleri
Eğitim Kurumları

JUTAI RD24 - 6M için kurulum adımları:

Güç Adaptörünü Seç: Bağımsız güç kaynağı için 9 - 24VDC 1A çıkışlı bir güç adaptörü seçin.
Fren denetleyici güç kaynağı: Elektrik kaynağı için bir fren denetleyicisi kullandığınızda, çıkış akımının 200mA'dan az olmadığından emin olun.
Kurulum Yüksekliği: Yollar için, radar merkezi ile yer arası en uygun yükseklik 50 - 60cm'dir.
Çitten mesafe: Radarın merkezi ile çit direği arasındaki mesafe (sekizgen çit için) en az 25cm ve dik açılı çit için en az 30cm olmalıdır.
Kurulum yöntemi: Radar yatay düzlüğe dik monte edilmeli ve sağlam bir şekilde sabitlenmelidir.
Bulma aralığı yüzeyi: Bulma menzilindeki zemin herhangi bir engelle karşılaşmadan düz olmalıdır.Aracın yoluna rehberlik etmek için yol bariyerleri kurulur..

Kablolama Tanımı:

Renk	Görev
Kırmızı	Güç kaynağı giriş +12VDC
Siyah	Güç kaynağı girişi GND
Sarı	Düğme giriş portunu ayarla
Beyaz	Girdi GND
Turuncu	Normalde açık röle NC
Kahverengi	NC
Mavi	Relay normalde açık COM
Yeşil	Normalde açık olan röle NO

Işık göstergesi ve işlev menüsü:

Kırmızı LED Menü ayarları işlev kontrol tablosu:

Menü	Ayarlama fonksiyonu	Default (Fabrika)
1	Bulma mesafesi: 1 - 6 metre	3 metre.
2	Duyarlılık: 1 - Düşük, 2 - Orta, 3 - Yüksek (Fabrika varsayılanı 6)	2
3	Kapı kapanma hızı: 1 - 6 2 - 12 saniyeye karşılık gelir	6 saniye.
4	İnsan ve araba ayrımı: 1 - Fark etmemek, 2 - Fark et	2
5	Relay çıkış gecikmesi: 0 - 6 saniye veya 1 - 6 darbeler	0
6	Ayarlama: 1 - Düz çubuk bariyeri, 2 - Çit bariyeri, 3 - Artı sinyal çıkışı	1

LED gösterge lambası (3 adet RED LED):

Fonksiyon menüsü	1	2	3
Menü 1	Açık.	Kapat.	Kapat.
Menü2	Kapat.	Açık.	Kapat.
Menü 3	Kapat.	Kapat.	Açık.
Menü 4	Açık.	Kapat.	Açık.
Menü 5	Kapat.	Açık.	Açık.
Menü6	Açık.	Açık.	Açık.

Menü1 Algılama mesafesinin içeriği ayrıntıları (Yeşil LED):

Menü 1	1	2	3
1 metre	Açık.	Kapat.	Kapat.
1.5 metre	Flaş	Kapat.	Kapat.
2 metre.	Kapat.	Açık.	Kapat.
2.5 metre.	Kapat.	Flaş	Kapat.
3 metre.	Kapat.	Kapat.	Açık.
3.5 metre.	Kapat.	Kapat.	Flaş
4 metre.	Açık.	Kapat.	Açık.
4.5 metre.	Flaş	Kapat.	Flaş
5 metre.	Kapat.	Açık.	Açık.
5.5 metre.	Kapat.	Flaş	Flaş
6 metre.	Açık.	Açık.	Açık.

Menü2 Duyarlılık içeriği ayrıntıları (Yeşil LED):

Menü2	1	2	3
Düşük duyarlılık	Açık.	Kapat.	Kapat.
Orta hassasiyet	Kapat.	Açık.	Kapat.
Yüksek duyarlılık	Kapat.	Kapat.	Açık.
Fabrika varsayımı	Flaş	Flaş	Flaş

Menü3 Kapatma hızı ayrıntıları (Yeşil LED):

Menü 3	1	2	3
2 saniye.	Açık.	Kapat.	Kapat.
3 saniye.	Flaş	Kapat.	Kapat.
4 saniye.	Kapat.	Açık.	Kapat.
5 saniye.	Kapat.	Flaş	Kapat.
6 saniye.	Kapat.	Kapat.	Açık.
7 saniye.	Kapat.	Kapat.	Flaş
8 saniye.	Açık.	Kapat.	Açık.
9 saniye.	Flaş	Kapat.	Flaş
10 saniye.	Kapat.	Açık.	Açık.
11 saniye.	Kapat.	Flaş	Flaş
12 saniye.	Açık.	Açık.	Açık.

Menü4 İnsan ve araba ayrımı içeriği ayrıntıları (Yeşil LED):

Menü 4	1	2	3
Fark etmemek	Açık.	Kapat.	Kapat.
Farklılaştır	Kapat.	Açık.	Kapat.

Menü5 Rele içeriği ayrıntıları (Yeşil LED):

Menü 5	1	2	3
Varoluş çıkışı	Kapat.	Kapat.	Kapat.
1 saniye (Pulse modu)	Açık.	Kapat.	Kapat.
2 saniye (Pulse modu)	Kapat.	Açık.	Kapat.
3 saniye (Pulse modu)	Kapat.	Kapat.	Açık.
4 saniye (Pulse modu)	Açık.	Kapat.	Açık.
5 saniye (Pulse modu)	Kapat.	Açık.	Açık.
6 saniye (Pulse modu)	Açık.	Açık.	Açık.

Menü6 Engelleme kapısı veya fonksiyon içeriği ayrıntıları (Yeşil LED):

Menü6	1	2	3
Düz direkli kapı	Açık.	Kapat.	Kapat.
Çit direği kapısı	Kapat.	Açık.	Kapat.
Nabız sayımı	Kapat.	Kapat.	Açık.

JUTAI RD24 - 6M için ayarlama ve kurtarma radar parametreleri:

Menüye gir: İstenen menü numarası seçilene kadar fonksiyon tuşuna basın ve tutun, ardından tuşu bırakın.
Parametreyi değiştir: Mevcut parametreyi değiştirmek için fonksiyon tuşuna tıklayın.
Parametreleri Kaydetİşlev tuşuna basın ve kırmızı gösterge ışıkları 1, 2 ve 3 aynı anda yanıp sönene kadar tutun, sonra serbest bırakın.

JUTAI RD24 - 6M için Hızlı Ayarlama:

Doğrudan kutup şeridi uygulama ayarları (2 adım):
- Adım 1: Uygulama sahnesini düz çubuk moduna ayarlayın (Menu6).
- Adım 2: Algılama mesafesini ayarlayın (Menu1).
Çit şeridi uygulama ayarları (3 adım):
- Adım 1: Uygulama senaryosunu çit moduna ayarla (Menu6).
- Adım 2: Algılama mesafesini ayarlayın (Menu1).
- Adım 3: Kapı kapanma hızını ayarlayın (bir saniyeye doğru) (Menu3).
Trigger modu uygulama ayarları (3 adım):
- Adım 1: Uygulama senaryosunu tetikleme moduna ayarla (Menu6).
- Adım 2: Algılama mesafesini ayarlayın (Menu1).
- Adım 3: Yanıt çıkış yöntemi ayarlayın (menü5).

JUTAI RD24 - 6M için Radar Detektörü Ayarlarını Optimize Et (Ayarları Seç)

Duyarlılık Ayarları: Elektrikli araçlar için önerilen ayar orta veya düşük, yaya geçitleri için ise orta veya yüksek.Ve diğeri yüksek ya da düşük..
Yürüyüşçü ve Araç Arasındaki Farklandırma Ayarları: Gereksiz durumlarda "Yürüyüşçüler ve araçlar arasında ayrım yapılmamalıdır" ayarını ayarlamanız şiddetle önerilir.Başka türlü.Araç geçişinden kaynaklanan kapı kapatma kazalarını önlemek için "Yürüyüşçü ve araç arasındaki farkı ayır" ayarlayın.
Relay Çıkış Gecikmesi: Trigger modunda, gecikme 0'a ayarlandığında, araç varlığı çıkışıdır; aksi takdirde, bir darbe çıkışıdır ve darbe çıkışı zaman aralığı 1 - 6 saniyedir.

JUTAI RD24 - 6M için sitede hata ayıklama:

Doğrudan pol şeridi modu: Fren çubuğu kolu kaldırıldıktan sonra, radarı avuçla yakın mesafede tetikleyin ve çıkıştan sonra kapı otomatik olarak kapanır.İnsan vücudu fren koluna yaklaştığında fren kolu sıçrayacaktır., ve fren kolu, insan vücudu fren kolu uzakta olduğunda otomatik olarak yere kapanır. (Hızlı kapıların kapanma kapı hızı parametrelerini değiştirmek için kullanılır,ve radarın yanıt hızı ayarlanabilir).
Çit şeridi modu: Eğer uzaktan kumanda kapısı tekrar tekrar açılır ve kapanırsa, çit radarı çalıştırmaz.(Yukarıdaki bağlantılardan herhangi birinin radarı çitin kendisi tarafından etkinleştirildiğinde, lütfen bölüm 12 "Genel sorun giderme" maddesine göre madde 1'i kaldırın.
Çıkartma modu: Düz kutup şeridi modunun hata ayıklama yöntemine bakın.

JUTAI RD24 - 6M için genel sorun giderme:

Çit tarafından tetiklenen radar: Radar ile çitin merkezi arasındaki mesafenin kurulum gereksinimlerine uygun olup olmadığını ve radar kurulum yüzeyinin çitin direğine dikey olup olmadığını kontrol edin.Kurulum konumunu ayarlayın veya çit yakın radar tarafına bir 2 - 4mm spacer ekleyin. ayarlanmış açma hızının, kapının gerçek kapanma hızından daha büyük olmadığından emin olun."İnsanlar ve araçlar arasında ayrım yok" olarak ayarlayın ve hassasiyeti bir seviyeye düşürün..
Radar çıkışı sıfırlanmadı: ayarlanmış mesafe şeridden büyüktür, yerde yabancı bir nesne tespit edilir veya radar dikey olarak kurulmamıştır.Menü 2 girin ve 3 yeşil ışık aynı anda yanıp sönene kadar seçin, sonra "Radar Başlatma" gerçekleştirmek için fonksiyon tuşuna uzun basın. Başlatma sonrası, tekrar güç.
Her Zaman Yanmış Üç Işık: Eğer radar başlatılması başarısız olursa ve tekrar tekrar yeniden çalıştırıldıktan sonra hala çalışmazsa, fabrikaya kontrol için geri dönün.
Yeşil ışık 1 ve 3 yanıp sönüyor: Radar kapının kapanma durumunda tetiklendiğini veya X ışınının kenarında bir sıçrama sinyali olduğunu ve radarın bir çit mi yoksa bir araç mı olduğunu ayırt edemediği zaman,Kapı açıldıktan sonra kapıyı açmayı geciktirir veya sinyal kaybolur ve araç geçmez.Bu, aracın arkasını kırmayı önlemek için bir güvenlik mekanizmasıdır ve kullanımı gerektirmez..

JUTAI RD24 - 6M için spesifikasyon:

Teknoloji	Mikrodalga Doppler Radarı
Çalışma sıklığı	24.150 GHz.
Giriş Voltajı	10 - 24 VDC ±10%
Bulma Modu	Teklif
Çalışma akımı	< 150 MA
Çıkış Gücü (EIRP)	<20 dBM
Relay Puls Modu	1 - 6s (Ayarlanabilir)
Bulma açısı (Uzaldır)	0 - 28°
Bulma açısı ( dikey)	0 - 60°
Bulma aralığı	1 - 6M (3.3 - 19.7FT)
Boyutları	1189826 mm (0.390.320.09 FT)
Çalışma sıcaklığı	-40°C ~ +70°C
Algılanan Hız	20 - 90 ms
Konut malzemeleri	ABS
Relay Kontrol Zamanı	1 - 6s Düzenlenebilir
Koruma Derecesi	IP65

JUTAI, yenilik ve kalite ile yönlendirilen olağanüstü çözümler sunmayı taahhüt ediyor ve kendi markanızı kurmak ve tanıtmak için güvenilir üretim ortağınız olmayı hedefliyor.
