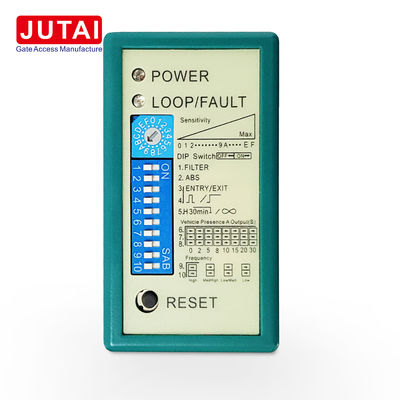

110-240V Tek Kanal Boom Barrier Loop Sensor LD-100 Araç Detektörü

1. Giriş:
   • Park Engelli Kapısı Döngü Detektörü, tüm araç türlerini etkin bir şekilde tanımlayabilen ve tespit edebilen, özellikle park engelli kapıları için tasarlanmış bir sensördür.Büyük araçlar dahil, kamyonlar, motosikletler ve daha fazlası, otomatik kapı açılmasını ve kapanmasını sağlar.
2. Özellikleri:
   • Tek Kanal Araç Detektörü.
3. Avantajları:
   • Geniş algılama aralığı ve yüksek hassasiyet: 15 ila 2000μH algılama aralığı ve yüksek hassasiyetle, güvenilir algılama performansını sağlayan çeşitli araçları doğru bir şekilde algılar.
   • Otomatik Yeniden Başlatma Fonksiyonu: sensör arıza durumunda otomatik olarak yeniden başlatılır, manuel müdahaleye gerek duymaz ve sistemin istikrarını ve güvenilirliğini artırır.
   • Çoklu algılama seviyesi seçimi: 0,008% DL/L'den 2,50% DL/L'ye kadar değişen 16 seçilebilir seviyeye sahip, özel gereksinimlere göre ayarlanabilir,Farklı uygulama senaryolarına uygun.
   • 40000V Yıldırım Koruması: Güçlü 40000V yıldırım korumasıyla donatılmış, sensörü yıldırım çarpmasından kaynaklanan hasarlara karşı etkili bir şekilde korur.
   • Geniş çalışma ortamı aralığı: -40 °C'den +70 °C'ye kadar sıcaklık aralığı ile çok çeşitli çalışma ortamları için uygundur ve sert hava koşullarında bile istikrarlı çalışmayı sağlar.

İşaretler ve anahtarlar:

• Güçlü LED: Kırmızı güçlü LED, "Güç Aç"ı gösterir.
• LED algılama:
  • Sürekli Açık: Aracın tespit edildiğini gösterir.
  • Yavaşça yanıp sönenler: Döngünün kısa devreye girdiğini veya döngüden sonraki dönüşlerin sayısının yeterli olmadığını gösterir.
  • Hızlı yanıp sönen: Döngünün açık devre olduğunu veya döngüden sonra çok fazla dönüş olduğunu gösterir.
• Anahtar 1 (Trimpot), Duyarlılık Seçimi:
  • Döngünün hassasiyeti, "Hassaslık" olarak etiketlenen trimpot ile ayarlanabilir.Kullanıcı 0 en az hassas ve "F" en hassas olan ile trimpot döndürerek 16 farklı ayarları seçebilirsiniz.
• Switch2 (Dipswitch Ayarları):
  • DIP1 ve DIP2 Özel fonksiyonları ayarlamak:
    • DIP1 ON: Çıkış 2 saniye gecikme gösterir.
    • DIP2 ON: Özellikle römork için aracın dışına çıkması için istemsiz relanın çıkmasını önlemek için hassasiyeti arttırın.
  • DIP3 ve DIP 4 Ayar Relay B Çıktısı:

    DIP Modu	Relay B çıkışı	Loop Coils Durumu_L
    Kapat Kapat	Araç hareket ederken, röle B için çıkış 200m/s'dir.	Relay B Çıktı Tipi
    Açık	Araç ayrıldığında, röle B için çıkış 600m/s'dir	Relay B mevcut çıkış olacak.
    Açık Açık	Döngüyü test etmek için kullanılabilir. Döngü hatalıysa, Relay B açık olacak ve hatayı düzelttikten sonra kapanacak.

  • DIP 5 Otomatik Yeniden ayarlama:

    DIP Modu	Mevcut Kipi
    Açık.	Araç kalıcı olarak mevcut olabilir (araç kalkmadan veya manuel olarak sıfırlanmadıkça otomatik olarak sıfırlanamaz)
    Kapat.	Normal mod (araç 30 dakika sonra otomatik olarak sıfırlanır, hata işlemini çözmek için kullanılır.

  • DIP6 & DIP7 & DIP 8 Ayarlama rölesi ADelay:

    DIP Modu	Çıkış gecikmesi
    Kapat Kapat	0 saniye çıkış
    Açık Açık	2 saniye çıkış
    Kapat Kapat	5 saniye çıkış
    Açık Açık	8 saniye çıkış
    Kapat Kapat.	10 saniye çıkış
    Açık Açık	15 saniye çıkış
    Kapat, kapat.	20 saniye çıkış
    Yürü Yürü	30 saniye çıkış

  • DIP9 ve DIP 10 Ayarlama Frekansı (40 K ile 100 KHz arasında):

    DIP Modu	Sıklık
    Kapat Kapat	Yüksek
    Açık	Orta - Yüksek
    Kapalı.	Orta - Düşük
    Açık Açık	Düşük


    • Uygulamada, iki veya daha fazla döngü dedektörü ve algılama döngüsü yerleştirildiğinde, set one detector to high frequency and the other set to low frequency to minimize the effects of cross - talk between the two systems (The sensing loops and detectors should be positioned at least 2m apart).
• Tekrar ayarlama düğmesi: Lütfen dikkat: LD - 100 dip düğmelerinde ayar değişikliği yapıldığında her seferinde yeniden ayarlanmalıdır.

Detektör konumu ve montajı:

• Detektörü hava durumuna karşı koruma altına alın.
• Detektör algılama döngüsüne mümkün olduğunca yakın olmalıdır.
• Detektör her zaman güçlü manyetik alanlardan uzakta yerleştirilmelidir.
• Döngü dedektörlerinin yakınında yüksek voltajlı kablolardan kaçının.
• Detektörü titreşen nesneler üzerine yerleştirmeyin.
• Kontrol kutusu döngüden 10 metre uzaklıkta kurulduğunda, kontrol kutusunu döngüye bağlamak için normal teller kullanılabilir. 10 metreden fazla bir mesafe 2 çekirdekli koruma kablosunun kullanılmasını gerektirir.Kontrol kutusu ile döngü arasındaki mesafe 30 metreyi geçmemelidir..

Döngü Kurulum:

• Düğümler, yol yüzeyine karışmak için "hızlı bir şekilde yerleştirilen" siyah epoksi bileşik veya sıcak bitüm mastik kullanılarak mühürlenir.
• Döngü çevresini ve silindir numaralarını:

  Döngü çevresini	Silindir sayısı
  3 - 4M	6
  4 - 6M	5
  6 - 10M	4
  10 - 20M	3
  20M - Yukarı	2

• Sorun Çözümü:
  • Detektör çalışmıyorsa: Yeniden ayarlama tuşuna basın.
  • Kırmızı LED gösterge tam olarak yanmıyorsa: Güç kaynağını kontrol edin.
  • Yeşil LED göstergesi varsa:
    • Yavaşça yanıp sönüyor: Belki de döngü kısa devreye girdi ya da dönüşler yeterli değil.
    • Daha hızlı yanıp sönenler: Belki de döngü açık ya da dönüşlerin sayısı çok fazla.
  • Eğer değilse: dönüşler yeterli değil: Sıklığı düşürün (sıklık hala çok yüksekse, daha fazla dönüş eklemelisiniz).
  • Eğer değilse: çok fazla dönüş: Sıklığı yükseltin (sıklık hala çok düşükse, bazı dönüşleri kaldırmalısınız).

Ürün parametreleri:

Değiştirici 2 (Dipswitch Ayarları)

1.DIP 1 & DIP 2 Özel fonksiyonları ayarlamak

2.DIP 3 ve DIP 4 Ayar Relay B Çıktısı

3. DIP 5 Otomatik Yeniden ayarlama

4. DIP 6 & DIP 7 & DIP 8 Geçerli röle ayarlama

5. DIP 9 & DIP 10 Düzenleme Frekansı (40 K ile 100 KHz arasında).

Döngü Kurulum:

Sorun çekimi:

Diğer markalarla karşılaştırıldığında

Seri üretimi:

Üretim hattımız verimli seri üretimi, titiz kalite kontrolünü ve en mükemmel Loop dedektörü ürünlerini sunmak için tümsel nakliye öncesi testleri sağlar.
