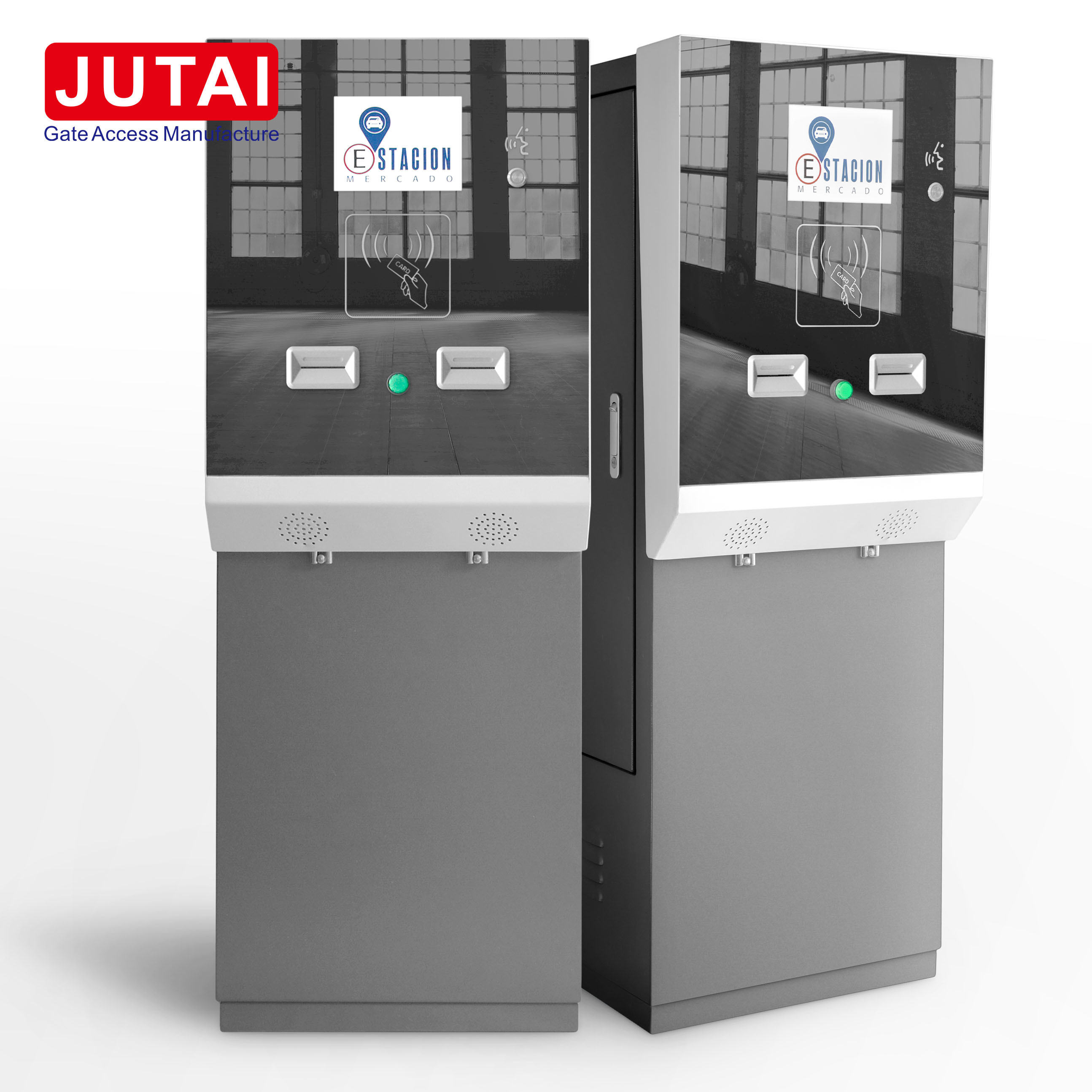

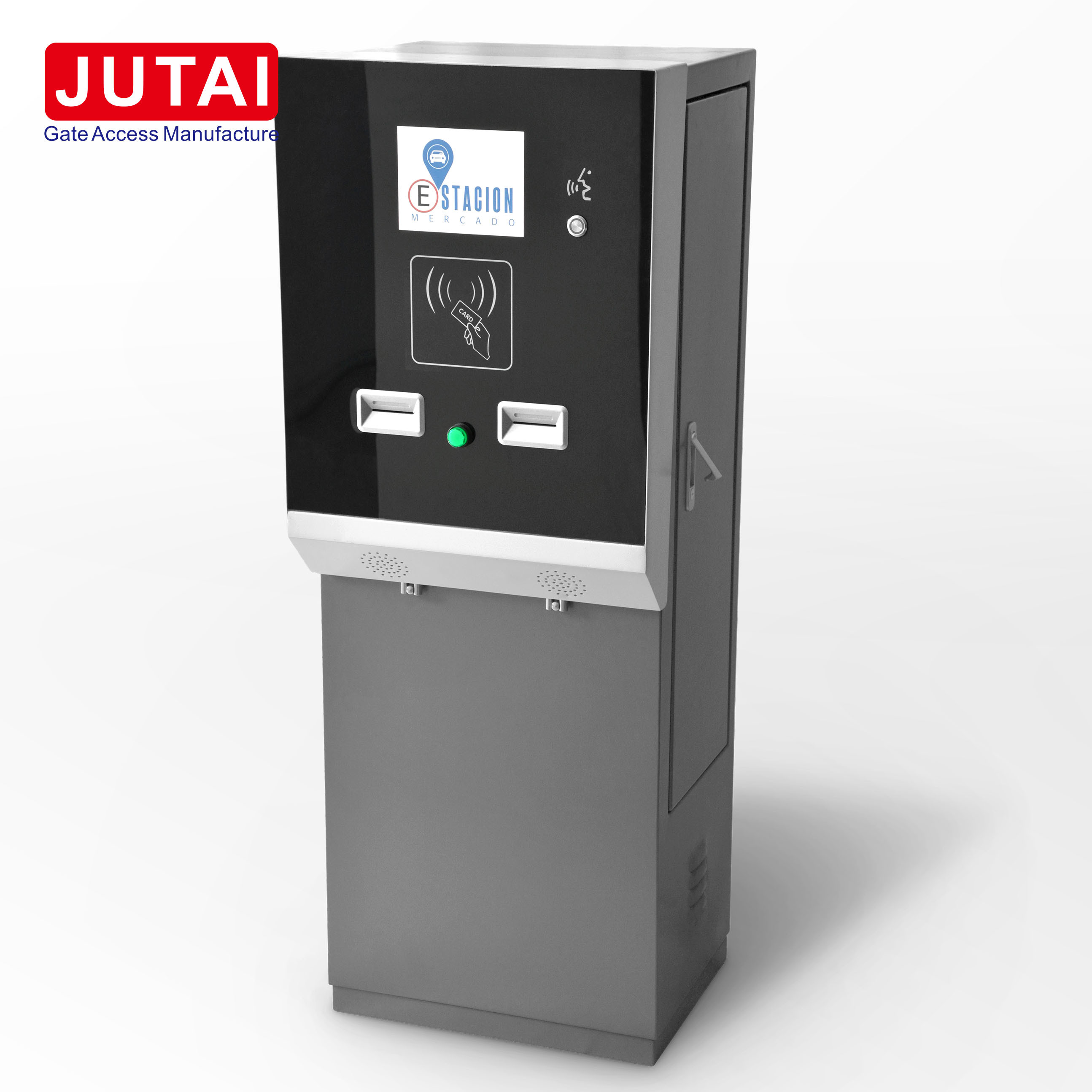

Otopark Giriş/Çıkış Bilet Makinası - Ürün Açıklaması

I. Ürüne Genel Bakış

II. Temel Özellikler

A. Kullanıcı Dostu Tasarım

• Bilet kutusu, zahmetsiz dahili kablolama ve bakımı kolaylaştıran, açılabilen ön ve iki yan panele sahip benzersiz bir muhafaza tasarımına sahiptir.
• Kart verme ve toplama düğmelerinin yanı sıra ışıklı kart yuvalarıyla donatılan tüm süreç, net sesli komutlar ve sezgisel ekran talimatlarıyla yönlendirilerek kusursuz bir kullanıcı deneyimi sağlar.

B. Gelişmiş Kart İşleme Yetenekleri

• Girişte, kart depolama kapasitesini iki katına çıkaran ve manuel kart yenileme sıklığını etkili bir şekilde azaltan çift kart dağıtıcıları kuruludur. Bu sadece operatörlerin iş yükünü en aza indirmekle kalmıyor, aynı zamanda araçların giriş sürecini de kolaylaştırıyor.
• Çıkış, bir toplayıcının arızasının normal çalışmayı kesintiye uğratmadığı yedekli bir sistem sağlayan çift kartlı toplayıcılarla donatılmıştır. Bu fazlalık, kart toplama sorunlarından kaynaklanan trafik sıkışıklığı olasılığını önemli ölçüde azaltır.

C. Araç Tespiti ve Ayırt Edilmesi

• Entegre çift zemin sensörü sistemi, motosikletler ve küçük araçlar arasında doğru bir ayrım yapmak üzere tasarlanmıştır. Bu sayede araç türlerine göre farklı tarife hesaplamaları yapılabiliyor, daha esnek ve adil bir faturalandırma sistemi sağlanıyor.

D. Uygun Maliyetli İletişim

• Dahili interkom düğmesi ve mikrofonu bulunan bilet kutusu, özel yazılım aracılığıyla LAN interkom işlevselliğini destekler. Bu, ek interkom kurulumlarına olan ihtiyacı ortadan kaldırarak projenin tamamında maliyet tasarrufu sağlar.

E. Kapı Durumu İzleme

• Kapı geri bildirim arayüzü, yönetim yazılımı üzerinde kapı durumunun ve çevresel bağlantılarının gerçek zamanlı görsel sunumunu sunar. Bu, operatörlerin her zaman erişim noktaları üzerinde tam kontrole ve farkındalığa sahip olmalarını sağlar.

F. Endüstriyel Sınıfta Dayanıklılık

• Zorlu koşullara dayanacak şekilde tasarlanan bilet kutusu, -40°C ile 85°C arasındaki geniş sıcaklık aralığında kusursuz bir şekilde çalışabilir. Bu, 7/24 güvenilir performans sağlayarak onu çeşitli ortamlara uygun hale getirir.

G. Kolay Kurulum ve Bağlantı

• LAN bağlantısı için bir RJ45 arayüzüne sahip olan bilet kutusu, sunucunun IP adresi yapılandırıldıktan sonra yönetim yazılımıyla otomatik olarak bağlantı kurabilir. Bu, kurulum ve devreye alma sürecini basitleştirerek hem zamandan hem de emekten tasarruf sağlar.

H. Ticari Katma Değer

• Sistem, temel park yönetimi fonksiyonlarına ek olarak ticari reklamcılık yetenekleri de sunmaktadır. Bu, hedeflenen reklam gösterimleri yoluyla ek gelir elde etme fırsatı sağlar.

III. Ürün Özellikleri

A. Donanım Özellikleri

B. Kablolama Yöntemi ve Notlar

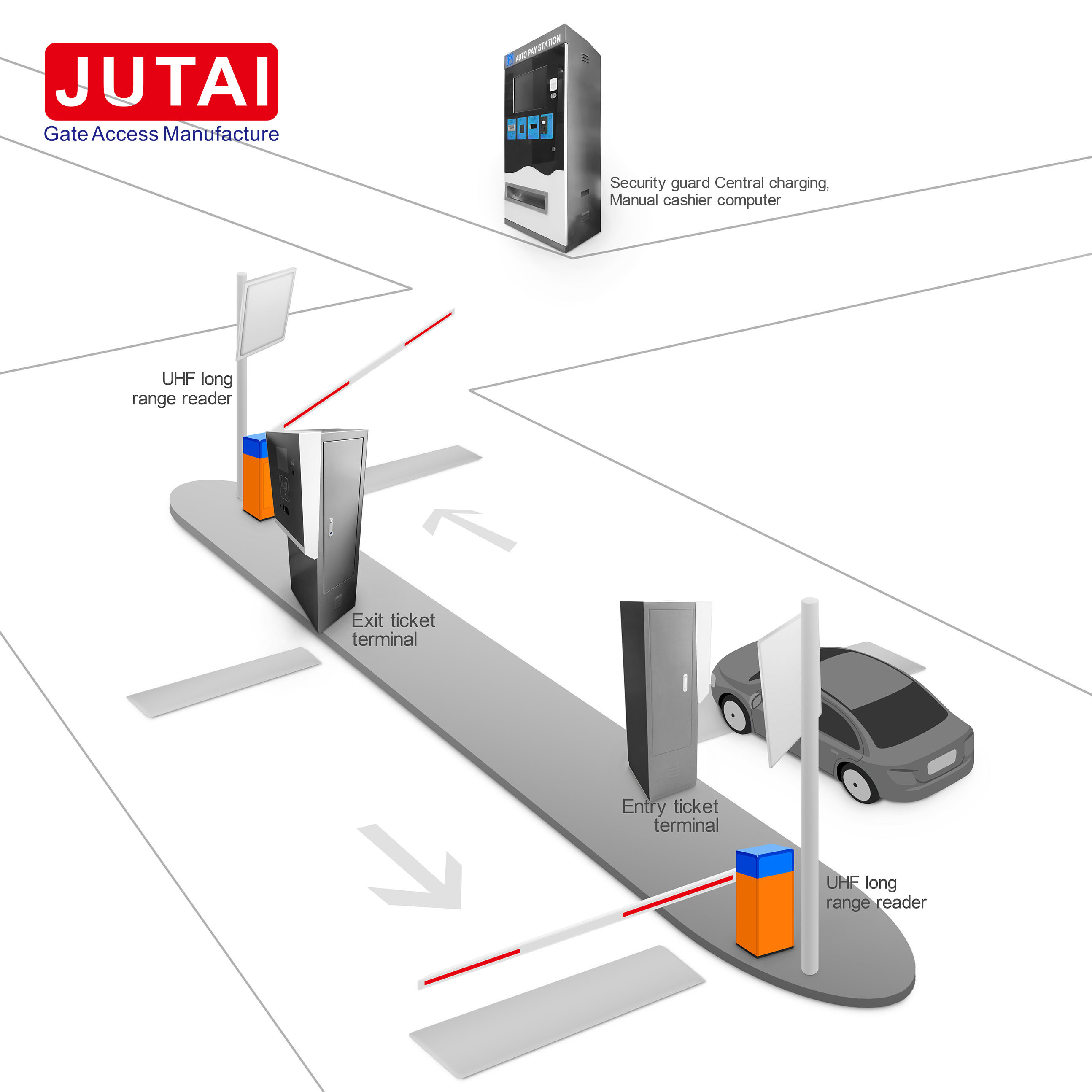

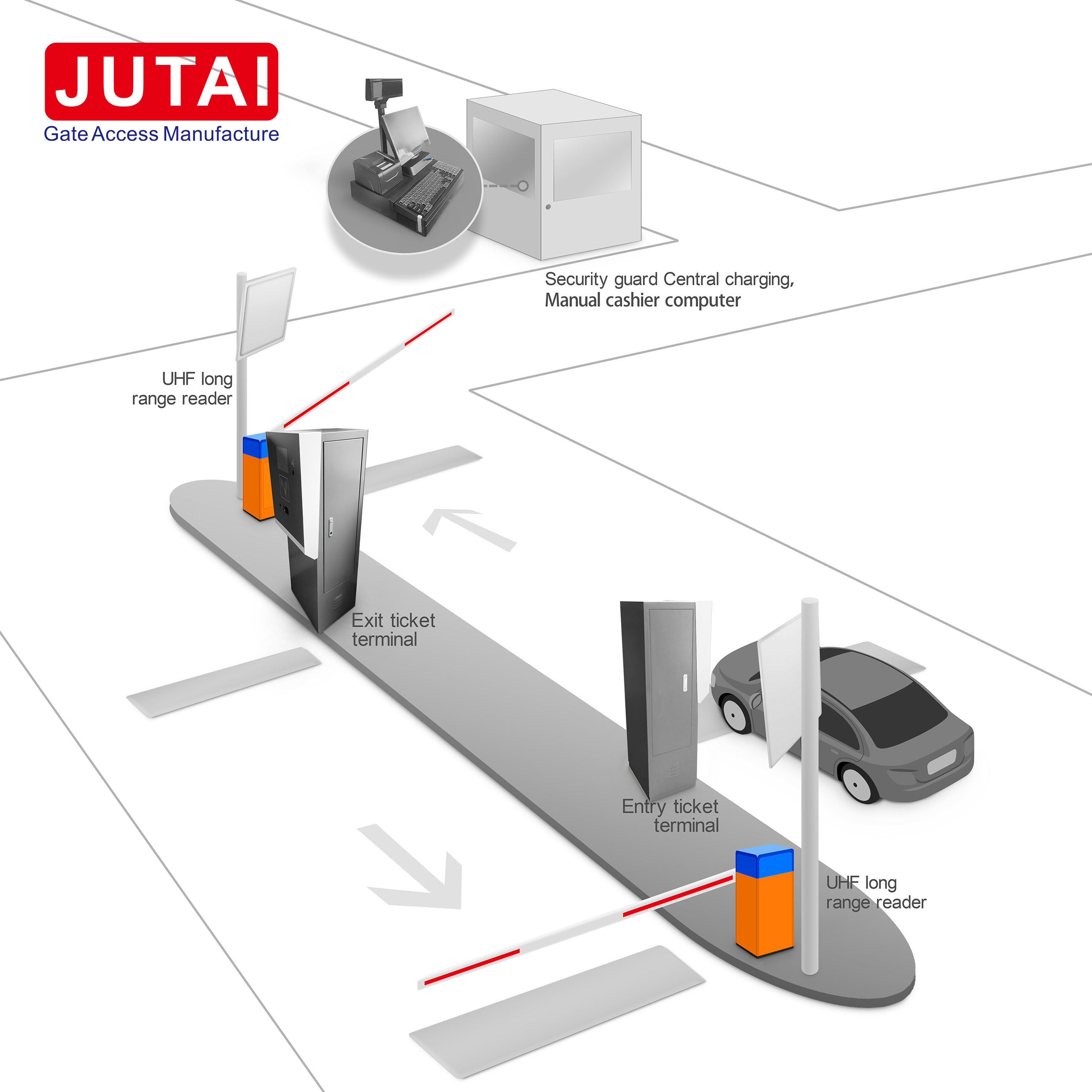

1. Bağlantı Şeması: Güç kaynağı (110~220VAC) bilet kutusuna bağlanır ve daha sonra RJ45 anahtarı ve kontrolörler aracılığıyla yönetim bilgisayarına bağlanır. Sağlanan şema harici cihaz bağlantılarını göstermektedir.
2. Kablolama Önlemleri:
   • Fabrikada önceden yapılandırılmış olan bilet kutusunun karmaşık dahili kablolaması göz önüne alındığında, harici bağlantı şemasının takip edilmesi önemlidir.
   • Toprak indüksiyon döngüsünün kablolamasını yaparken, bükümlü çiftin toprak algılama sensörüne bağlanmasıyla bükümlü çift prensibine sıkı sıkıya bağlı kalınması gerekir. Bunun yapılmaması hatalı araç giriş ve çıkış tespitine yol açabilir.
   • Diyagramdaki kablolama arayüzü konumları ile gerçek cihaz arasında herhangi bir tutarsızlık olması durumunda, doğru kablolama için gerçek cihaz üzerindeki işaretlere bakın.

C. Ürün Boyut Diyagramı

IV. Dahili Bileşen Özellikleri

A. Denetleyici

1. Temel Özellikler:
   • Sağlam endüstriyel sınıf tasarıma sahip kontrolör, -40°C ila 85°C sıcaklık aralığında stabil şekilde çalışabilir. Sistem çökmelerini önlemek ve kesintisiz çalışmayı sağlamak için watchdog zamanlayıcısı ile donatılmıştır.
   • Yüksek hızlı TCP/IP arayüzü hızlı ve verimli iletişim sağlarken aynı zamanda kablolama işlemini de basitleştirir.
   • Farklı programlama dillerinde kolay entegrasyona ve işlev çağrılarına olanak tanıyan ve karmaşık özelliklerin uygulanmasını kolaylaştıran bir DLL (Dinamik Bağlantı Kitaplığı) sağlar.
   • Çeşitli endüstri gereksinimlerini karşılamak ve diğer cihazlarla kusursuz bağlantı sağlamak için birden fazla iletişim arayüzü mevcuttur.
   • Üç ışık kontrol çıkışıyla, 5-24V LED ışıkları etkili bir şekilde yönetebilir, görsel ekranı ve kullanıcı rehberliğini geliştirebilir.
   • Üç zemin endüksiyon girişi, gerçek zamanlı araç tipi algılamayı mümkün kılarak, tespit edilen araç tipine göre hassas kart basımına ve kağıt bilet basımına olanak tanır.
   • Sezgisel kullanıcı etkileşimine olanak tanıyan farklı operasyonel işlevler için üç düğme girişi sağlanmıştır.
   • İzolasyonlu çift kapı kontrolü, iki kapının eşzamanlı ve bağımsız kontrolünü sağlayarak giriş ve çıkış işlemlerinin sorunsuz yapılmasını sağlar.
   • Yalıtım girişli çift kapı geri bildirimi, kapı anahtarı durumunun doğru bir şekilde izlenmesine olanak tanıyarak güvenliği ve operasyonel farkındalığı artırır.
   • Çift kart dağıtıcı/toplayıcı arayüzleri, birden fazla kart işleme cihazının bağlanmasında esneklik sağlayarak kart yönetim sürecini optimize eder.
   • Sistemin sıfırlanması, varsayılan ayarların geri yüklenmesi ve zorunlu yükseltme modu için çok işlevli bir düğme dahil edilmiş olup, sistem yönetimi ve bakımının kolay olmasını sağlar.
   • Arka uç web sayfası erişimi, yerel ve hedef IP adreslerinin kontrol panosunda uygun şekilde yapılandırılmasını sağlayarak ağ yönetimi yeteneklerini geliştirir.
   • Özelleştirilebilir iletişim bağlantı noktası numaraları, mevcut sistemlerle çakışmaları önleyerek çeşitli ağ ortamlarına kusursuz entegrasyon sağlar.
   • Harici LED ve LCD ekran ekran desteği, gelişmiş etkileşim ve bilgi gösterimi sağlayarak kullanıcılara net talimatlar ve durum güncellemeleri sağlar.
   • Sistem hem çevrimiçi hem de SD kart tabanlı yükseltmeleri destekleyerek en son özelliklere ve iyileştirmelere kolay erişim sağlar ve sistem bakımını basitleştirir.
   • Kontrolörün dış kısmında lazer baskı teknolojisine sahip, verimli ısı dağıtımı, net metin işaretleri ve estetik açıdan hoş bir görünüm sağlayan alüminyum bir kabuk bulunur.

B.LCD Ekran

1. Ana Özellikler:
   • Endüstriyel standartlara göre tasarlanıp üretilen LCD ekran, -30°C ila +70°C çalışma sıcaklığı aralığıyla bilet gişesi içindeki yüksek sıcaklıktaki ortamlara uygundur.
   • 900nit'lik ultra yüksek parlaklığa sahip olan bu ürün, doğrudan güneş ışığında bile net görünürlük sağlar ve optimum kullanıcı deneyimi için geniş bir görüntüleme açısına sahiptir.
   • Yerleşik RTC saati, güç kesintileri sırasında bile zaman verilerini korur ve açılışta otomatik zaman kurtarma özelliğiyle doğru zaman işleyişini ve sistem senkronizasyonunu sağlar.
   • Arka ışık parlaklığı 64 seviyede ayarlanabilir, bu da gece veya düşük ışık koşullarında enerji verimli çalışmaya olanak tanır.
   • Fabrikadan çıkmadan önce LCD ekran, teslimat sırasında güvenilir ve istikrarlı bir performans sağlamak için 24 saatlik bir eskime sürecinden geçer.

C. Kart Dağıtıcı

1. Ana Özellikler:
   • Endüstriyel seviyede dayanıklılıkla tasarlanan kart dağıtıcı, aşınmaya ve korozyona karşı dayanıklıdır; bu da onu yüksek sıcaklıklar ve tozlu koşullar da dahil olmak üzere çeşitli zorlu ortamlara uygun hale getirir.
   • Sürtünmeli saç kart mekanizması insan elinin hareketini taklit ederek güvenilir kart dağıtımı ve farklı kart türlerine güçlü uyum sağlar.
   • Donanım gözlemcisi ve yerleşik mikro gerçek zamanlı işletim sistemi ile donatılmış kart dağıtıcı, sistem arızası riskini en aza indirerek güvenilir ve sürekli çalışmayı garanti eder.
   • Ön düzenleme kartı işlevi, kart verme sürecini önemli ölçüde hızlandırır, araç kuyruğunda bekleme sürelerini etkili bir şekilde azaltır ve trafik akışını iyileştirir.
   • Düşük kart seviyeleri, boş kart tepsileri veya sistem arızaları durumunda otomatik sesli alarmlar tetiklenerek operatörün zamanında müdahale etmesini sağlar. Sistem ayrıca 100 saniyelik hata alarmından sonra otomatik sıfırlama fonksiyonuna da sahiptir.
   • Hem RS232 hem de I/O seviyesi kontrol arayüzleri sunarak sistem entegrasyonu ve işletiminde esneklik sağlar.
   • 40'tan fazla karttan oluşan yüksek kart geri dönüşüm kapasitesi ve sesli tam kart alarmı ile kart dağıtıcı, verimli kart yönetimi sağlar.
   • Gelişmiş güvenlik kurtarma işlevi, kötü niyetli kart kaybını önleyerek kart işleme sürecinin güvenliğini artırır.
   • İstiflenebilir kart kutusu tasarımı, farklı kullanım gereksinimlerine uyum sağlayarak kart depolama kapasitesinin esnek bir şekilde genişletilmesine olanak tanır.
   • Kart kalınlığı, çeşitli kart malzemelerine uygun olarak 0,3 mm ila 2,5 mm (fabrika ayarı 0,8 mm) aralığında ayarlanabilir.
   • Kayar raylı kurulum tasarımı, kart dağıtıcının kurulumunu ve çıkarılmasını basitleştirerek bakım ve servis işlemlerini hızlı ve rahat hale getirir.
   • Tam kalıp üretim teknikleri kullanılarak üretilen kart dağıtıcı, yüksek ürün doğruluğu ve tutarlı kalite sağlar.

D. Kart Alıcısı

1. Ana Özellikler:
   • Kart tıkanması durumunda, kart alıcısı esnek seçenekler sunarak operatörlerin bir zaman aşımı sonrasında kartı iade etme veya kartı geri göndermeden zorla alma arasında seçim yapmasına olanak tanır.
   • Kart tanıma zaman aşımı ve geri dönüş ayarları özelleştirilebilir, böylece kart işleme süreci üzerinde daha fazla kontrol sağlanır.
   • Ana bilgisayara etkinleştirme ve geçiş sinyalleri sağlayarak genel park yönetim sistemiyle kusursuz entegrasyon sağlar.
   • Kart alıcısı, yanlış kart takılması veya diğer hata durumlarında operatörleri uyarmak için sesli ve ışıklı alarmlarla donatılmıştır.

E. Kağıt Bilet Yazıcısı

1. Ana Özellikler:
   • Yazıcı, yazı tipi büyütme yetenekleri sunarak metnin komut kontrolü kullanılarak 1x'ten 7x'e kadar büyütülmesine olanak tanıyarak net ve okunaklı bilet baskısı sağlar.
   • 1 milyondan fazla kağıt kesiminin kapsamlı kullanım ömrüne sahip uzun ömürlü bir kesiciyle donatılmış olup, güvenilir ve dayanıklı bir çalışma sağlar.
   • Yerleşik kağıt çıkış sensörü, siyah işaret sensörü ve isteğe bağlı kağıt sonu sensörü, yazıcının durumunun sürekli olarak izlenmesini sağlayarak sorunsuz çalışmayı sağlar ve kağıt sıkışmalarını önler.
   • Farklı uygulama gereksinimlerini karşılamak için QR kodunun piksel boyutunun serbestçe ayarlanabilmesiyle, çeşitli formatlarda barkod ve QR kod yazdırmayı destekler.
   • Yazıcıda yerleşik bir GBK Çince karakter kitaplığı ve entegre bir Geleneksel Çince karakter kitaplığı bulunur ve bu sayede çok dilli bilet basımı sağlanır.
   • USB veya RS232 IAP güncellemesini destekleyerek ürün yazılımı yükseltmelerini ve bakımı kolaylaştırır, yazıcının en son özelliklerle güncel kalmasını sağlar.

F. Araç Döngü Dedektörü

1. Ana Özellikler:
   • Tam endüstriyel sınıf spesifikasyonlarla tasarlanan araç döngü dedektörü, -40°C ila 85°C sıcaklık aralığında sürekli olarak çalışabilir ve 7*24 saatlik güvenilir performans sağlar.
   • Son derece uyarlanabilir ve çeşitli araç modellerini tespit etme yeteneğine sahiptir. Algılama parametreleri, farklı araç türleri için performansı optimize edecek şekilde ayarlanabilir ve böylece doğru araç algılaması sağlanır.
   • Dedektör, her grubun çıkış modunun özelleştirilebilir olduğu iki set röle çıkışına sahiptir. Özel uygulama gereksinimlerine bağlı olarak darbe veya varlık çıkışına ayarlanabilir.
   • DIP anahtarı, algılama hassasiyetinin kolayca ayarlanmasına olanak tanıyarak hızlı ve etkili dedektör kurulumunu ve kalibrasyonunu kolaylaştırır.
   • Belirli operasyonel ihtiyaçları karşılamak üzere özelleştirilebilen algılama sinyalinin gecikmeli çıkışını destekleyerek sorunsuz ve koordineli araç girişi ve çıkışı sağlar.
   • Algılama frekansı ayarlanabilir ve aynı frekans girişimini önlemek için bitişik bobinler farklı frekanslara ayarlanabilir, böylece güvenilir ve doğru araç algılaması sağlanır.
   • Uzun vadeli algılama otomatik sıfırlama çıkışı, anormal koşullar nedeniyle çıkış arızalarını önleyecek şekilde yapılandırılabilir, bu da sistemin kararlılığını ve güvenilirliğini artırır.

G. IC Kart Okuyucu

1. Ana Özellikler:
   • Endüstriyel seviyede dayanıklılığa sahip IC kart okuyucu, -40°C ila 85°C sıcaklık aralığında sürekli olarak çalışarak 7*24 saatlik güvenilir performans sağlar.
   • TypeA protokollü M1 kartlarını okuyabilir ve TypeB protokol kartlarını okuyacak şekilde özelleştirilebilir, böylece kart uyumluluğunda esneklik sağlanır.
   • RS232 iletişim arayüzü, diğer cihazlarla entegrasyonu kolaylaştırır ve mevcut bir SDK, daha fazla geliştirme ve özelleştirmeye olanak tanır.
   • Çok alanlı delik tasarımı, farklı kart kabul edici ve dağıtıcı türleriyle uyumluluğu sağlayarak çeşitli park yönetimi kurulumlarındaki çok yönlülüğünü artırır.

H. Bilet Kutusu IC Kart Okuyucu

1. Ana Özellikler:
   • Endüstriyel sınıf tasarımıyla -40°C ila 85°C sıcaklık aralığında stabil çalışarak 7*24 saat güvenilir hizmet sağlar.
   • TypeA protokol M1 kartlarını okuyabilir ve TypeB protokol kartlarını okuyacak şekilde özelleştirilebilir, farklı kart okuma gereksinimlerini karşılar.
   • RS232 iletişim arayüzü sistemle kesintisiz bağlantı sağlar ve sağlanan SDK özel geliştirmeyi kolaylaştırır.
   • Çoklu sabit delikli tasarımlar, çeşitli kart okuyucuları ve dağıtıcılarla uyumluluğu garanti ederek kolay kurulum ve entegrasyona olanak tanır.
