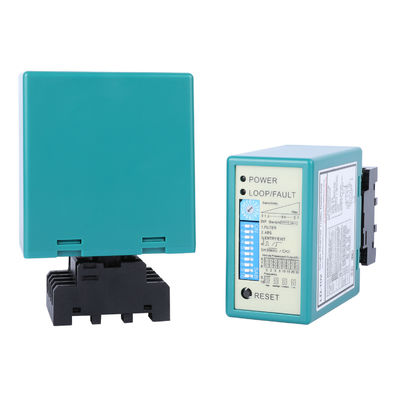

Single Channel Vehicle Loop Sensor for Parking Barrier Gates Trucks Motorcycles and Industrial Forklifts

Marka: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

​Model:​​ LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

​Alternatif Adlar:​​ Döngü Dedektörü, Döngü Sensörü, Araç Döngü Sensörü, Park Giriş Sensörü

Ürüne Genel Bakış

Bu tek kanallı döngü dedektörü, zemin yüzeyinin içine veya altına yerleştirilen, uygun şekilde monte edilmiş endüktif döngü tarafından oluşturulan elektromanyetik alandaki değişiklikleri algılayarak araçları tanımlamak üzere tasarlanmıştır. Otopark giriş çıkış bariyerleri, endüstriyel tavan kapıları, erişim kontrol noktaları gibi doğru araç tespiti gerektiren otomasyon sistemlerinde güvenilir bir bileşen olarak görev yapar.

Ünite, kamyonlar, motosikletler ve forkliftler dahil olmak üzere çeşitli araç türlerinin varlığını tespit etme kapasitesine sahiptir. Röle kontakları aracılığıyla hem anlık hem de sürekli çıkış seçenekleri sunarak, bir kapının açılması, bir ışığın etkinleştirilmesi veya araç sayılması gibi çeşitli kontrol fonksiyonları için kullanılmasına olanak tanır.

Ana Özellikler

• Otoparklarda, yükleme iskelelerinde ve endüstriyel girişlerde kurulu endüktif araç döngüleriyle çalışacak şekilde tasarlanmıştır

• Binek otomobiller, ticari kamyonlar, iki tekerlekli motosikletler ve endüstriyel forkliftler gibi çok çeşitli araç türleri için güvenilir algılama sağlar

• Varlığı veya anlık tetikleme olayını belirtmek için kullanılabilecek iki ayrı röle çıkışıyla donatılmıştır

• Ayarlanabilir hassasiyet kontrolü, kurulumcuların dedektör performansını döngü boyutuna, kablo dönüşlerine ve kurulum ortamına göre eşleştirmesine olanak tanır

• Kullanımı kolay DIP anahtarı ayarlarıyla birden fazla konfigürasyon seçeneği mevcuttur

• Model seçimine bağlı olarak hem AC hem de DC güç versiyonlarını destekler

• Uygun muhafazalara monte edildiğinde hem iç hem de dış ortamlarda kararlı çalışma için tasarlanmıştır

Yaygın Kullanım Durumları

• Açılmadan veya kapanmadan önce araç varlığını gerektiren otomatik park bariyeri kapısı sistemleri

• Forklift ve diğer makinelerin tespit edilmesi gereken endüstriyel tesis kapıları ve panjurları

• Devam etmeden önce araçların tanımlanması gereken ücretli istasyonlar ve giriş kontrol noktaları

• Araç tespitine dayalı olarak girişi kısıtlayan veya izin veren erişim kontrol sistemleri

• Trafik yönetimi ve araç sayma uygulamaları

• Zamana dayalı giriş sistemleri ve otopark yönetimi çözümleri

• Depo yükleme alanları ve araçla çalıştırılan ekipman bölgeleri

Desteklenen Araç Türleri

Döngü dedektörü, aşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere, çeşitli metal gövdeli araç türlerini tespit etmede etkilidir:

• Standart binek araçlar

• Ticari kamyonlar ve teslimat kamyonetleri

• Motosikletler ve scooterlar

• Endüstriyel forkliftler ve küçük makineler

• Döngü alanını değiştirmeye yetecek kadar metalik kütleye sahip diğer araçlar

Tutarlı ve doğru algılama sonuçları sağlamak için endüktif döngünün doğru kurulumu çok önemlidir.

Tespit Yöntemleri

Bu cihaz, araç algılamanın iki temel yöntemini destekler:

• ​Varlık Algılama Modu:​ Araç döngünün üzerinde kaldığı sürece çıkış rölesini aktif tutar. Bir kapıyı açık tutmak veya bir alanın dolu olduğunu belirtmek için kullanışlıdır.

• ​Darbe Algılama Modu:​​ Bir araç ilk algılandığında kısa bir çıkış sinyali üretir. Genellikle bir bariyeri açmak veya bir girişi kaydetmek gibi bir eylemi başlatmak için kullanılır.

Algılama Ayarları

• ​Hassasiyet Seviyesi:​ Farklı döngü konfigürasyonlarıyla düzgün çalışmayı sağlayacak şekilde ayarlanabilir. Daha küçük veya daha az tel dönüşü için daha hassas ayarlar uygundur. Daha az hassas ayarlar, daha büyük döngülerde veya trafiğin yoğun olduğu alanlarda daha iyi çalışır.

• ​Röle Aktivasyon Süresi:​​ Çıkış süresi, bir kapının ne kadar süre açık kalması gerektiği gibi, kontrol edilen cihazın ihtiyaçlarına uyacak şekilde ayarlanabilir.

• ​Mod Seçimi:​​ Paraziti azaltmak için otomatik sıfırlama, manuel tutma, test modu ve frekans seçenekleri dahil olmak üzere farklı çalışma davranışları arasından seçim yapın.

• ​Frekans Aralığı:​ Yakın mesafeye birden fazla dedektör kurulduğunda çapraz konuşmayı önlemeye yardımcı olacak şekilde ayarlanabilir

DIP anahtarı ayarlarında yapılan herhangi bir ayarlamanın etkili olması için cihazın sıfırlanması gerekir.

Döngü Kurulum Detayları

Dedektör, zemine monte edilmiş bir veya daha fazla endüktif döngüye dayanır. Bu döngüler tipik olarak bir döngü şeklinde yerleştirilmiş çok telli bakır telden yapılır ve daha sonra epoksi veya asfalt gibi dayanıklı bir malzeme kullanılarak kaldırıma kapatılır.

Döngü boyutuna göre döngü dönüşleri için genel rehberlik:

• Çevrede 3 ila 4 metre civarında döngüler: 6 tel dönüşü

• 4 ila 6 metre civarında döngüler: 5 tur

• 6 ila 10 metre civarında döngüler: 4 dönüş

• 10 ila 20 metre civarında döngüler: 3 tur

• 20 metrenin üzerindeki döngüler: 2 tur

En iyi sonuçları elde etmek için, aynı alanda birden fazla ünite kullanılıyorsa döngüler birbirinden en az 2 metre uzakta kurulmalıdır. Döngü ile dedektör arasındaki daha uzun kablolarda, sinyal bütünlüğünü korumak için korumalı kablo kullanılmalıdır.

Güç Kaynağı Seçenekleri

• ​LD-100 Modeli:​ 100-240V AC güç girişi için tasarlanmıştır

• ​LD-102 Modeli:​ 12-24V DC güç girişi için tasarlanmıştır

Doğru çalışmayı ve kurulumu kolaylaştırmak için mevcut güç kaynağınıza uygun sürümü seçin.

Neden Güvenilir Bir Seçimdir?

• Gerçek dünyadaki park etme ve erişim uygulamalarında kullanım için kurulumcuların güvendiği

• Farklı araç türlerini ve döngü kurulumlarını idare edebilecek kadar esnek

• Karmaşık programlamaya gerek kalmadan yapılandırılması ve ayarlanması kolaydır

• Hem iç hem de dış ortamlarda uzun vadeli güvenilirlik için tasarlanmıştır

• Çok çeşitli kapı kontrolörleri, erişim sistemleri ve otomasyon cihazlarıyla uyumludur

Ürün parametreleri:



Anahtar 2 (Dip Anahtarı Ayarları)


1.DIP 1 ve DIP 2 Özel Fonksiyonlarının Ayarlanması


2.DIP 3 ve DIP 4 Ayar Rölesi B Çıkışı


3. DIP 5 Otomatik Sıfırlama Ayarı


4. DIP 6 & DIP 7 & DIP 8 Röle A Gecikmesinin Ayarlanması


5. DIP 9 ve DIP 10 Ayar Frekansı (40 K ila 100 KHz). Paraziti önlemek için kullanılır



Döngü Kurulumu:





Diğer markalarla karşılaştırıldığında



Seri üretim:

Üretim hattımız, en üst düzeyde mükemmelliğe sahip Döngü dedektörü ürünleri sunmak için verimli seri üretim, sıkı kalite kontrol ve kapsamlı sevkiyat öncesi testler sağlar.




LD-100 tek kanallı, kutulu, 1 tip 11pin, 100-240VAC'ye (AB standardı) bağlanır
LD-102 tek kanallı, kutulu, 1 tip 11 pinli 12-24VADC'ye (AB standardı) bağlanır
LD-105 tek kanallı, kutulu, 2 tip 11pin bağlantılı 100-240VAC(ABD standardı)
LD-106 tek kanallı, kutulu, 2 tip 11pin bağlantılı 12-24VADC(ABD standardı)



Sertifika:




SSS:

1. Size nasıl güvenebiliriz? JUTAI, 15 yılı aşkın deneyime sahip profesyonel bir araç döngü dedektörü üreticisidir. Farkları anlayarak Avrupa ve Çin'deki tüm markaları test ettik. Loop dedektörümüz projelerinize uygundur.

2. Neden bizi seçmelisiniz? Kazan-Kazan İş Durumunu hedefliyoruz!!!

   • JUTAI döngü dedektörü, teslimat tarihinden itibaren 2 yıl garantilidir.
   • Her türlü teknik sorun için çevrimiçi destek ile 7/24 satış sonrası servis.
   • Küçük veya büyük siparişleri (OEM/ODM) kabul ediyoruz.
   • Üründe herhangi bir sorun olması durumunda yeni ürün değişimi.
   • Müşteriler için pazar koruması.

3. MOQ'unuz nedir? Örnek siparişleri veya büyük siparişleri kabul ediyoruz. Yeni müşterilerin kalitemizi ve hizmetimizi değerlendirmek için numuneleri test etmek isteyebileceğini biliyoruz.

4. Teslimat süreniz nedir? Kesin sipariş miktarına ve stok durumuna bağlı olarak yaklaşık 2 ila 10 iş günü.

5. Ürünleriniz özelleştirilebilir mi? Evet, kesinlikle. OEM/ODM hizmetleri sunduğumuz için lütfen tam gereksinimlerinizi satış ekibimizle görüşün.
