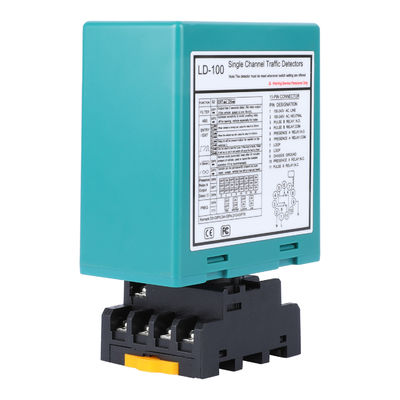

Adjustable Loop Detector for Parking Boom Barrier with Relay Output to Detect Trucks

Marka: JUTAI (Shenzhen Jutai Comm Co., Ltd.)

Model: LD-100 (AC 100-240V) / LD-102 (DC 12-24V)

Alternatif isimler: Loop Detektörü, Loop Sensörü, Araç Loop Sensörü, Park Giriş Sensörü

Ürün Genel Görünümü

This single channel loop detector is engineered to identify vehicles by sensing changes in the electromagnetic field created by a properly installed inductive loop placed in or under the ground surfacePark giriş ve çıkış bariyerleri, endüstriyel üst kapılar ve erişim kontrol noktaları gibi araçların doğru tespit edilmesini gerektiren otomatik sistemlerde güvenilir bir bileşen olarak hizmet eder.

Birim, kamyonlar, motosikletler ve forkliftler de dahil olmak üzere çeşitli araç türlerinin varlığını belirleyebilir.Hem anlık hem de sürekli çıkış seçeneklerini röle bağlantıları aracılığıyla sunar., bir kapıyı açmak, bir ışığı etkinleştirmek veya araçları saymak gibi çeşitli kontrol işlevleri için kullanılmasını sağlar.

Ana Özellikleri

• Park yerlerinde, yükleme iskeletlerinde ve endüstriyel girişlerde monte edilen endüktif araç döngüleri ile çalışmak için tasarlanmıştır

• Yolcu otomobilleri, ticari kamyonlar, iki tekerlekli motosikletler ve endüstriyel forkliftler gibi geniş bir araç türü için güvenilir algılama sağlar

• Varlığı veya anlık bir tetikleyici olayı göstermek için kullanılabilen iki ayrı röle çıkışı ile donatılmıştır.

• Düzenlenebilir hassasiyet kontrolü, yükleyicilerin detektör performansını döngü boyutuna, tel dönüşlerine ve kurulum ortamına uymasını sağlar

• Kullanımı kolay DIP anahtar ayarları aracılığıyla mevcut birden fazla yapılandırma seçeneği

• Model seçimine bağlı olarak hem AC hem de DC güç versiyonlarını destekler

• Uygun kabınlarda kurulduğunda hem iç hem de dış ortamlarda istikrarlı bir işleyiş için tasarlanmıştır.

Genel Kullanım Olayları

• Açılmadan veya kapanmadan önce aracın varlığını gerektiren otomatik park engelli kapı sistemleri

• Forklift ve diğer makinelerin tespit edilmesi gereken endüstriyel tesislerin kapıları ve ruloları

• Araçların ilerlemeden önce tanımlanması gereken ücret istasyonları ve giriş kontrol noktaları

• Araç tespiti temelinde girişi kısıtlayan veya izin veren erişim kontrol sistemleri

• Trafik yönetimi ve araç sayımı uygulamaları

• Zaman temelli giriş sistemleri ve park yönetimi çözümleri

• Depo yükleme istasyonları ve araçla çalışan ekipman bölgeleri

Desteklenen Araç Tipleri

Döngü dedektörü, aşağıdakiler de dahil olmak üzere çeşitli metal gövdeli araçların tespitinde etkilidir:

• Standart yolcu taşıtları

• Ticari kamyonlar ve teslimat kamyonları

• Motosiklet ve skuterler

• Endüstriyel çatal taşıyıcılar ve küçük makineler

• Döngü alanını değiştirmek için yeterli metal kütlesi olan diğer araçlar

Sürekli ve doğru algılama sonuçlarını sağlamak için endüktif döngünün uygun bir şekilde kurulması gereklidir.

Bulma yöntemleri

Bu cihaz, araç tespitinin iki temel yöntemini destekler:

• Varlık Algılama Modu: Bir araç döngünün üzerinde kaldığı sürece çıkış rölesini aktif tutar. Bir kapıyı açık tutmak veya bir alanın işgal edildiğini göstermek için kullanışlıdır.

• Nabız tespit modu: Bir aracın ilk kez tespit edildiğinde kısa bir çıkış sinyali üretir. Genellikle bir bariyer açmak veya bir giriş kaydetmek gibi bir eylemi başlatmak için kullanılır.

Bulma Ayarları

• Duyarlılık Seviyesi: Farklı döngü yapılandırmaları ile düzgün çalışmayı sağlamak için ayarlanabilir. Daha hassas ayarlar daha küçük veya daha az tel dönüşleri için uygundur.Daha az hassas ayarlar daha büyük döngüler veya yoğun trafik alanlarında daha iyi çalışır.

• Relay Etkinleştirme Zamanı: Çıktı süresi, bir kapının ne kadar süre açık kalması gerektiği gibi kontrol edilen cihazın ihtiyaçlarına uygun olarak ayarlanabilir.

• Mod Seçimi: Müdahaleyi azaltmak için otomatik sıfırlama, manuel tutma, test modu ve frekans seçenekleri de dahil olmak üzere farklı işletim davranışları arasında seçim yapın.

• Frekans aralığı: Çoklu algılayıcılar yakın bir yerde kurulduğunda çapraz konuşmayı önlemeye yardımcı olmak için ayarlanabilir

DIP düğmesi ayarlarına yapılan herhangi bir ayar, cihazın yeniden ayarlanmasını gerektirir.

Döngü Kurulum Ayrıntıları

Detektör, toprağa monte edilen bir veya daha fazla endüktif döngüye dayanır.Bu döngüler tipik olarak bir döngü şeklinde monte edilen ve daha sonra epoksi veya asfalt gibi dayanıklı bir malzeme kullanarak kaldırıma kapatılan ipli bakır telden yapılır..

Döngü boyutuna göre döngü dönüşleri için genel kılavuz:

• Çemberinde 3 ila 4 metrelik döngüler: 6 tel dönüşü

• 4 ila 6 metrelik döngüler: 5 dönüş

• 6 ila 10 metrelik döngüler: 4 dönüş

• 10 ila 20 metrelik döngüler: 3 dönüş

• 20 metreden fazla döngü: 2 dönüş

En iyi sonuçlar için, aynı alanda birden fazla ünite kullanılırsa, halkalar birbirinden en az 2 metre uzaklıkta kurulmalıdır.Döngü ile dedektör arasındaki daha uzun kablolar sinyal bütünlüğünü korumak için kalkan kablo kullanmalıdır.

Güç kaynağı seçenekleri

• LD-100 Modeli: 100-240V AC güç girişi için tasarlanmıştır

• LD-102 Modeli: 12-24V DC güç girişi için tasarlanmıştır

Doğru çalışmayı ve daha kolay montajı sağlamak için mevcut güç kaynağınıza uyan versiyonu seçin.

Neden Güvenilir Bir Seçimdir

• Gerçek dünyadaki otopark ve erişim uygulamalarında kullanılmak için kurulumcular tarafından güvenilir

• Farklı araç türlerini ve döngü ayarlarını işleyecek kadar esnek

• Karmaşık programlama olmadan yapılandırılması ve ayarlanması kolaydır

• Hem iç hem de dış ortamlarda uzun süreli güvenilirlik için tasarlanmıştır.

• Geniş bir kapı denetleyici yelpazesi, erişim sistemleri ve otomasyon cihazları ile uyumludur

Ürün parametreleri:



Değiştirici 2 (Dipswitch Ayarları)


1.DIP 1 & DIP 2 Özel fonksiyonları ayarlamak


2.DIP 3 ve DIP 4 Ayar Relay B Çıktısı


3. DIP 5 Otomatik Yeniden ayarlama


4. DIP 6 & DIP 7 & DIP 8 Geçerli röle ayarlama


5. DIP 9 & DIP 10 Düzenleme Frekansı (40 K ile 100 KHz arasında).



Döngü Kurulum:






Diğer markalarla karşılaştırıldığında



Seri üretimi:

Üretim hattımız verimli seri üretimi, katı kalite kontrolünü ve en mükemmel Loop dedektörü ürünlerini sunmak için tümsel nakliye öncesi testleri sağlar.




LD-100 tek kanal, kutu, 1 tip 11pin 100-240VAC ((AB standardı) bağlar
LD-102 tek kanal, kutu, 1 tip 11pin 12-24VADC ((AB standardı) bağlar
LD-105 tek kanal, kutu, 2 tip 11pin 100-240VAC ((ABD standardı) bağlar
LD-106 tek kanal, kutu, 2 tip 11pin 12-24VADC ((ABD standardı) bağlar



Sertifika:




Sıkça sorulan sorular:

1. Size nasıl güvenebiliriz? JUTAI, 15 yıldan fazla deneyime sahip bir araç döngüsü dedektörü profesyonel üreticisidir. Farklılıkları anlayan Avrupa ve Çin'den tüm markaları test ettik.Döngü dedektörümüz projeleriniz için uygundur..

2. Neden bizi seçtiniz?

   • JUTAI döngü dedektörü teslimat tarihinden itibaren 2 yıllık garanti ile birlikte gelir.
   • 24/7 satış sonrası hizmet, herhangi bir teknik sorun için çevrimiçi destek.
   • Küçük veya büyük siparişleri kabul ediyoruz (OEM / ODM).
   • Herhangi bir ürün sorunu durumunda yeni ürünlerin değiştirilmesi.
   • Müşteriler için piyasa koruması.

3. MOQ'unuz nedir? Örnek siparişleri veya büyük siparişleri kabul ediyoruz. Yeni müşterilerin kalite ve hizmetimizi değerlendirmek için örnek test etmek isteyebileceğini anlıyoruz.

4. Teslimat süreniz nedir? Tam sipariş miktarına ve stok kullanılabilirliğine bağlı olarak yaklaşık 2 ila 10 iş günü.

5. Ürünleriniz özelleştirilebilir mi? Evet, elbette. Lütfen tam gereksinimlerinizi satış ekibimizle tartışın, çünkü OEM / ODM hizmetleri sağlıyoruz.
