JUTAI endüktif döngü araç dedektörü

JUTAI Loop Detektörleri Nerede Kullanılır?

• Otoparklar ve Garajlar: JUTAI kullanıcıları için ideal, araç giriş/çıkış tespitini ve park alanı yönetimini yönetmek, ticari ve konut garajlarında verimli akış sağlamak.
• Ücretli Yollar ve Elektronik Ücret Toplama (ETC): JUTAI endüktif döngü dedektörleri, düzgün bir şeritli araç tespitini sağlar, sorunsuz ETC işlemlerini destekler ve trafik tıkanıklığını azaltır.
• Kapalı Topluluklar ve Özel Yollar: JUTAI dedektörleri ile kapalı alanların güvenliğini artırmak, yetkisiz girişleri kısıtlamak için güvenilir araç erişim kontrolü sağlamak.
• Ticari ve Endüstriyel Parklar: JUTAI döngü dedektörleri kamyon ve ziyaretçi araçlarının yönetimini basitleştirir, lojistikleri kolaylaştırır ve endüstriyel ortamlarda düzenli bir parklama sağlar.
• Havaalanları ve Tren İstasyonları: JUTAI'nin havacılık ve demiryolu müşterileri için mükemmel, lojistik araç izlemesini kolaylaştırır ve sorunsuz kargo ve yolcu taşıt akışını sürdürür.
• Etkinlik ve Sergi Parkı: JUTAI dedektörleri, etkinlik organizatörlerinin otopark kapasitesini yönetmelerine ve kalabalık olmamalarına yardımcı olmak için doğru geçici araç sayımını sunar.
• Akıllı Trafik Sistemleri: JUTAI endüktif döngü dedektörlerini gerçek zamanlı trafik akışı istatistikleri için akıllı trafik ayarlarına entegre etmek, veri odaklı trafik yönetimi kararlarını desteklemek.
• Filo ve Teslimat Yönetimi: JUTAI dedektörleri araçların giriş ve çıkışını takip ederek işletmelerin filo hareketlerini izlemesini ve teslimat programlarını optimize etmesini sağlar.
• Otobüs Depoları ve Toplu Taşımacılık: Otobüslerin ve diğer toplu taşıma araçlarının doğru tespit edilmesini destekleyen JUTAI dedektörleri ile güvenilir toplu taşımacılık operasyonlarını sağlamak.
• Otoyol ve Yol Güvenliği Sistemleri: JUTAI döngü dedektörleri, gerekli olduğunda uyarıları veya trafik kontrol önlemlerini tetikleyerek trafik güvenliğini artırarak kritik araç varlığını tespit etmeyi sağlar.

JUTAI İndüktif Döngü Araç Detektörü'nün Ana Özellikleri

• Çift Kanal Bulma: JUTAI'nin ayrı CH1 ve CH2 kanalları, ek dedektörlere olan ihtiyacı ortadan kaldırarak ve kurulum maliyetlerini düşürerek çoklu şerit izlemesini destekler.
• Yüksek Doğruluk: JUTAI dedektörü, uzun süreli güvenilir kullanım için asfalttan betona kadar tüm yol yüzeylerinde tutarlı bir performans sağlayarak yanlış tetiklemelerin olmamasını sağlar.
• Düzenlenebilir Duyarlılık: DIP anahtarı aracılığıyla 8 seviye hassasiyet ayarlaması ile JUTAI dedektörleri, çeşitli otopark ve yol düzenlerine uyarlanarak farklı döngü boyutlarına optimize edilebilir.
• Relay çıkışı: JUTAI'nin yerleşik röle çıkışı, mevcut JUTAI veya üçüncü taraf erişim kurulumlarıyla plug-and-play entegrasyonuna olanak sağlayan bariyer kapılarına ve erişim kontrol sistemlerine doğrudan bağlanır.
• LED Durum Işıkları: JUTAI dedektörlerindeki açık LED göstergeler ( Güç: Kırmızı, Algılama: Yeşil) sorun gidermeyi basitleştirir ve bakım ekibinin güç, algılama veya döngü durumu sorunlarını hızlı bir şekilde tanımlamasına izin verir.
• Kurulumu Kolay: JUTAI endüktif döngü dedektörleri, kurulum süresini azaltarak ve mevcut altyapıdaki kesintiyi en aza indirerek standart endüktif döngülerle sorunsuz bir şekilde çalışır.

JUTAI İndüktif Döngü Araç Detektörü'nün Teknik Spesifikasyonları

Neden JUTAI İndüktif Döngü Araç Detektörü'nü Seçin?

• Otopark Otomatikliği için uyarlanmıştır: JUTAI dedektörleri, kullanıcıların bekleme sürelerini azaltarak ve genel park deneyimini geliştirerek sorunsuz bir engel kapısı çalışmasını sağlar.
• Tüm Araçları Bulma: Küçük otomobillerden büyük kamyonlara kadar, JUTAI endüktif döngü dedektörleri, araç kapsamındaki boşlukları ortadan kaldırarak tutarlı bir performans sunar.
• JUTAI Özelleştirilebilir Ayarlar: Duyarlılığı ve frekansı belirli döngü kurulumlarına uygun hale getirerek JUTAI dedektörlerini çeşitli iç ve dış ortamlar için uygun hale getirir.
• Dayanıklı ve Güvenilir: Yüksek kaliteli bileşenlerle üretilen JUTAI dedektörleri, sert hava koşullarına ve yoğun kullanımlara dayanabilen uzun süreli açık hava performansını sunar.
• Kesintisiz JUTAI Ekosistem Entegrasyonu: YuTAI otomatik bariyer kapıları, bilet sistemleri ve güvenlik kapıları ile birleştirilerek, uyumluluk sorunlarını azaltan tamamen entegre bir erişim kontrol çözümü için.

Bağlantılar

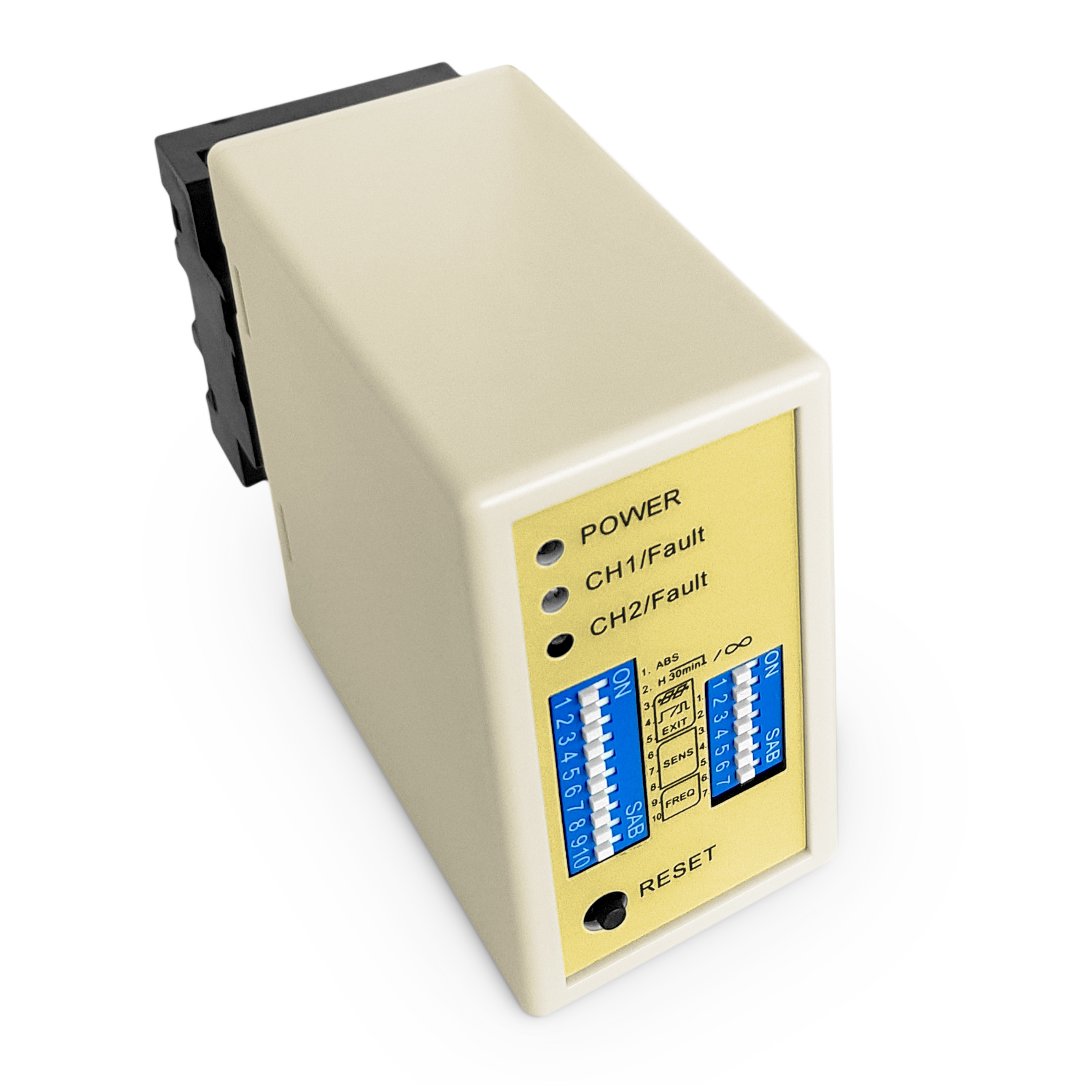

Göstericiler ve anahtarlar:

• Güçlü LED (Kırmızı): "Güç Aç"ı göstermek için aydınlatır.
• CH1 algılama LED:
  • Sürekli Açık: Aracın tespit edildiğini gösterir.
  • Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
  • Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
• CH2 algılama LED:
  • Sürekli Açık: Aracın tespit edildiğini gösterir.
  • Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
  • Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

• Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
• Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
• 6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
• 3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mode1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

1. Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
2. İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
3. Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
4. Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

1. Giriş süreci:

   • Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
   • JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
   • UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
   • Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için röle sinyali gönderir.
   • Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
   • JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.

2. Çıkış Süreci:

   • Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
   • LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
   • Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
   • Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
   • LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.

3. Yön tanımı:

   • LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.
