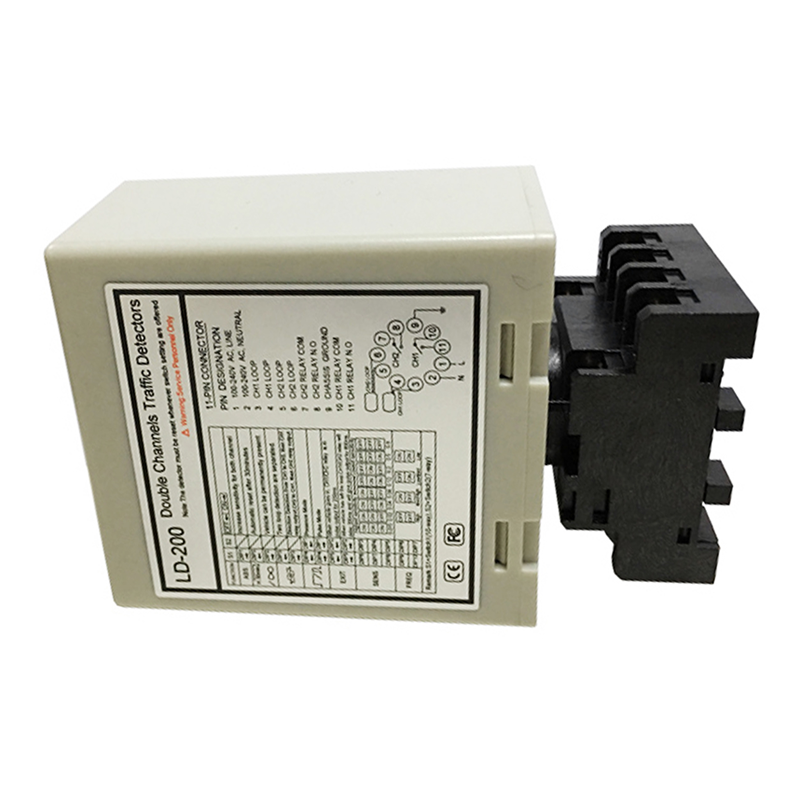

JUTAI LD-200 AC Power Inductive Loop Detektor Park Alanı Erişim Kontrolü ve Engelleme Kapıları için

JUTAI LD-200'nin Park Alanı Yönetimi İçin Ana Avantajları

• Değişimsel Güç Konforu: 100-240V AC girişi standart ticari güç ayarlarına uyacak, bu yüzden JUTAI LD-200 kurulumunda ekstra adaptörlere ihtiyacınız olmayacak.
• Tüm Yüzey Doğruluğu: Asfalt, beton ve kaldırım üzerindeki çalışmalar: Hava ve yüzey koşullarının değişen açık otoparklar için idealdir.
• 8 seviye duyarlılık ayarlaması: Küçük otomobiller, SUV'ler veya kamyonlar için hassasiyeti ayarlamak için DIP düğmesini kullanın, böylece JUTAI LD-200 tetiklemeyi kaçırmadan her aracı algılar.
• LED Durumu İzleme: Kırmızı güç lambası ve yeşil algılama lambası, JUTAI dedektörünün performansını hızlı bir şekilde kontrol etmenizi, bakımı ve sorun gidermesini kolaylaştırmanızı sağlar.

JUTAI LD-200'ü Park Erişimi için Önemli Kılan Nedir?

JUTAI LD-200 için teknik özellikler

Kimin JUTAI LD-200'e ihtiyacı var?

• Alışveriş merkezlerinde, ofislerde veya üniversitelerde otopark yöneticileri
• Konut kompleksi otoparkları olan mülk sahipleri
• Giriş kontrolü şirketleri, ticari alanlar için bariyer kapıları kurarlar.

JUTAI LD-202 neden ETC ve ücretli yollar için mükemmel

• DC Güç Esnekliği: 12-24V DC girişi güneş enerjisiyle çalışan yol ücretleri kulüpleri veya pil yedekleri ile çalışır, JUTAI LD-202'yi uzak otoban yerleri için uygun hale getirir.
• Hızlı algılama tepkisi: ETC okuyucularıyla senkronize olmak için milisaniyeler içinde tetikler, araçların şeritten geçmeden önce yol ücretlerinin işlenmesini sağlar.
• Çift Kanal Güvenilirliği: İki ETC şeritini bir JUTAI dedektörü (CH1 ve CH2) ile izlemek, yol ücretleri operatörleri için ekipman maliyetlerini azaltmak.
• Dışarıda Kullanmak İçin Dayanıklı: Otoyol koşullarına dayanacak şekilde inşa edilmiş: toz, yağmur ve aşırı sıcaklıklar. Böylece JUTAI LD-202 yıl boyunca performansını korur.

JUTAI LD-202'nin Yol Ücretleri Toplama Verimliliğini Nasıl Artırdığı

JUTAI LD-202 için teknik özellikler

Kimin JUTAI LD-202'ye ihtiyacı var?

• ETC şeritlerini yöneten ücretli yol işletmecileri
• Otoyol güvenliği sistemi yükleyicileri
• Yol ücretleri için trafik yönetimi şirketleri

Erişim Kontrolü için JUTAI Endüstriyel Detektörünün Ana Özellikleri

• Endüstriyel Dayanıklılık: Hava koşullarına dayanıklı malzemelerden yapılmış olan JUTAI dedektörü, tüm mevsimlerde açık havada kullanılabilmektedir: paslanmaz, yağmur veya karda performans düşmez.
• Tam Araç Algılama: Sadece metal araçları tespit eder (bisikletleri, yayaları veya enkazları görmezden gelir), bu nedenle güvenlik kapılarınız yalnızca yetkili trafiğe açılır.
• Kolay Kablolama: JUTAI'nin standart döngü bağlantılarını takip ediyor (CH1: Pin 3,4; CH2: Pin 5,6) ve röle bağlantıları, böylece elektrikçiler ek eğitim olmadan hızlı bir şekilde kurulabilir.
• Duyarlılık Düzenleme: 8 seviyeli DIP anahtarı, küçük motosikletler veya büyük teslimat kamyonları için ayarlamanızı sağlar ve JUTAI dedektörünün tüm mülk araç türleri için çalışmasını sağlar.

JUTAI Endüstriyel Detektörünün Mülkiyet Güvenliğini Nasıl Artırdığı

JUTAI Endüstriyel Detektörü için Teknik Özellikler

JUTAI endüstriyel dedektöre kim ihtiyaç duyar?

• Kapalı ortak mülk yöneticileri
• Ticari park tesis yöneticileri
• Kurumsal kampüs güvenlik ekipleri
• Üretim tesisi erişim kontrolü yükleyicileri

Bağlantılar

Göstericiler ve anahtarlar:

• Güçlü LED (Kırmızı): "Güç Aç"ı göstermek için aydınlatır.
• CH1 algılama LED:
  • Sürekli Açık: Aracın tespit edildiğini gösterir.
  • Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
  • Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
• CH2 algılama LED:
  • Sürekli Açık: Aracın tespit edildiğini gösterir.
  • Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
  • Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

• Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
• Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
• 6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
• 3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mode1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

1. Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
2. İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
3. Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
4. Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

1. Giriş süreci:

   • Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
   • JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
   • UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
   • Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için röle sinyali gönderir.
   • Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
   • JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.

2. Çıkış Süreci:

   • Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
   • LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
   • Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
   • Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
   • LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.

3. Yön tanımı:

   • LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.
