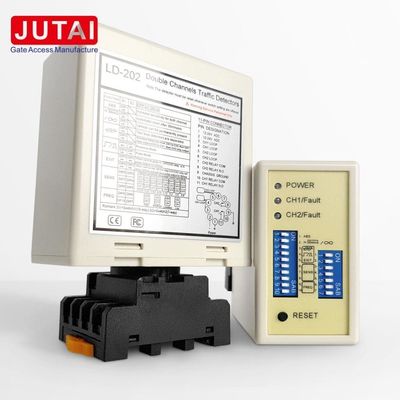

Park Giriş Çıkış Sistemleri için Yön Hükümü İçin İki Kanal Döngü Sensörü
| Menşe yeri | Çin |
|---|---|
| Marka adı | JUTAI |
| Sertifika | CE |
| Model numarası | LD-202 |
| Belge | LD-200.202.pdf |
| Min sipariş miktarı | 1 |
| Fiyat | negotiable |
| Ambalaj bilgileri | karton |
| Teslim süresi | 5 - 8 iş günü |
| Ödeme koşulları | T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay |
| Yetenek temini | Ayda 1000 parça |
Ücretsiz numuneler ve kuponlar için bana ulaşın.
Naber:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.
xÜrün ayrıntıları
| Güç Gereksinimleri | 12-24V | Kendiliğinden Dönen Menzil | 20-2000uh |
|---|---|---|---|
| Hassasiyet | 16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56% | Operasyon sıcaklığı | -40 ~ +70℃ |
| Tepki süreleri | Açma 10-90 ms/Kapatma 10-90 ms | Şartname | 13.6*8.6*5.2 |
| Vurgulamak | iki kanallı döngü sensörü,Park giriş çıkış döngüsü dedektörü,park için yönlü döngü sensörü |
||
Ürün Açıklaması
Otopark Giriş/Çıkış Sistemleri İçin Yön Tayinli İki Kanallı Döngü Sensörü
Temel Avantajlar (Açık ve Öz)
Teknik Özellikler
Temel Uygulamalar
Bağlantılar
Göstergeler ve Anahtarlar:
- Güç LED'i (KIRMIZI): "Güç AÇIK" olduğunu belirtmek için yanar.
- CH1 Algılama LED'i:
- Sabit Yanma: Araç algılandığını gösterir.
- Yavaş Yanıp Sönme: Döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
- Hızlı Yanıp Sönme: Döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.
- CH2 Algılama LED'i:
- Sabit Yanma: Araç algılandığını gösterir.
- Yavaş Yanıp Sönme: Döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
- Hızlı Yanıp Sönme: Döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.
Hassasiyet Seçimi:
- Hassasiyet ve frekans ayarı, 7 yollu dip anahtarı ve 10 yollu dip anahtarı ayarları aracılığıyla kolaylaştırılır.
- Kullanıcılar, sağlanan tablolara göre dip anahtarı konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
- Dip anahtarları 6, 7 ve 8, CH1 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında yönetir.
- Dip anahtarları 3, 4 ve 5, CH2 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında kontrol eder.
3. Anahtar 1=S1 : Kanal 1 Döngü Fonksiyonu Seçimi (10 yollu dip anahtarı)
(1)(Anahtar 1) DIP 1 & DIP 2 Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal).
(2)(Anahtar 1=S1) D3, D4, D5 ve (Anahtar 2=S2) D1, D2 Özel Fonksiyonları Ayarlama (Mod1, 2, 3 Yön Tespiti. Mod 4, 5, 6 Normal mod, iki döngü tespiti ayrılmıştır)
(3)(Anahtar 1=S1) D6 & D7 & D8 ve (Anahtar 2=S2) D3 & D4 & D5 CH1 ve CH2 Hassasiyet Seçimi Ayarı (Sekiz Seviye Seçenekleri).
(4)(Anahtar 1=S1) D9 & D10 ve (Anahtar2=S2) D6, D7 Frekans Ayarı (20 K ila 100 KHz).
* Sıfırlama Düğmesi : Lütfen unutmayın : Dip anahtarlarında bir ayar değişikliği yapıldığında LD-200 sıfırlanmalıdır.
Kurulum Önlemleri ve Sorun Giderme:
- Bobin Kesme Boyutu ve Gömme Kılavuzları sağdaki şemada gösterildiği gibidir.
- İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik teller kullanılması önerilir.
- Bobinin kesme boyutu, köşelerde mümkün olduğunca dik açılardan kaçınarak 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır.
- Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:
Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun
Uygulama
Yön tanıma fonksiyonuna sahip JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, çok sayıda tek kanallı giriş ve çıkış senaryosu için idealdir. JUTAI Tek kapı kontrolörü (Model: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9) ile yüksek sıcaklık dayanımlı döngü bobinleri (Model: JTHT-11) ile entegre edildiğinde, tek kanallı giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur.
Çalışma prensibi aşağıdaki gibidir:
-
Giriş Süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki döngü bobinine aynı anda basılır.
- JUTAI Çift Kanal Döngü Dedektörü (LD-200/202), girişte bulunan UHF okuyucuyu tetikler.
- UHF okuyucu, kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrolöre (AC-11) gönderir.
- Kontrolör, kimliğin geçerliliğini doğrular ve kapı bariyerini açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka girer ve bariyer kapısından geçerken, bariyer kolu otomatik olarak iner.
- JUTAI Tek Kanal Döngü Dedektörü (LD-100/102), bu süreçte güvenlik ve çarpma önleyici işlevsellik sağlar.
-
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içerideki bir UHF okuyucudan geçer.
- LD-200/LD-202, UHF okuyucuyu tetikler ve bu da kartı okur ve kimliği kontrolöre gönderir.
- Kontrolör, kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak üzere bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak iner.
- LD-100/102, bu süreçte güvenlik ve çarpma önleyici işlevsellik sağlar.
-
Yön Tanıma:
- LD-200/LD-202'nin Yön Tanıma Fonksiyonu, araba başka bir UHF okuyucudan geçtiğinde çift kanallı döngü dedektörünün tekrar sinyal tetiklemesini önleyerek, sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.
JUTAI LD-200/LD-202 Çift Kanal Döngü Dedektörü ayrıca iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, hem giriş hem de çıkışta bir bariyer ve bir uzun menzilli okuyucu bulunan standart giriş ve çıkışlı otoparklar için uygundur.
Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin çarpma önleyici işlevi için ayrılmıştır. LD-200/202'nin iki bağımsız döngü dedektörü olarak kullanılmasıyla, ekonomik açıdan potansiyel bir maliyet tasarrufu faydası vardır. Bu kurulum, her işlev için ayrı dedektörler kullanmakla ilişkili bazı donanım maliyetlerini azaltır.
Bu işlevsellik, LD-200/202'nin Bağımsız Çalışma Modu özelliğinin etkinleştirilmesiyle elde edilir ve bu sayede bu çift kapasitede etkili bir şekilde çalışmasına olanak tanır.
