Bağlantılar

Göstergeler ve Anahtarlar:

• Güç LED'i (KIRMIZI): "Güç AÇIK" olduğunu belirtmek için yanar.
• CH1 Algılama LED'i:
  • Sabit Yanma: Araç algılamayı gösterir.
  • Yavaş Yanıp Sönme: Bir döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
  • Hızlı Yanıp Sönme: Bir döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.
• CH2 Algılama LED'i:
  • Sabit Yanma: Araç algılamayı gösterir.
  • Yavaş Yanıp Sönme: Bir döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
  • Hızlı Yanıp Sönme: Bir döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.

Hassasiyet Seçimi:

• Hassasiyet ve frekans ayarı, 7 yollu dip anahtarı ve 10 yollu dip anahtarı ayarlarıyla kolaylaştırılır.
• Kullanıcılar, sağlanan tablolara göre dip anahtarı konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
• Dip anahtarları 6, 7 ve 8, CH1 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında yönetir.
• Dip anahtarları 3, 4 ve 5, CH2 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında kontrol eder.

3. Anahtar 1=S1 : Kanal 1 Döngü İşlevi Seçimi (10 yollu dip anahtar)

(1)(Anahtar 1) DIP 1 & DIP 2 Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal).

(2)(Anahtar 1=S1) D3, D4, D5 ve (Anahtar 2=S2) D1, D2 Özel İşlevleri Ayarlama (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3)(Anahtar 1=S1) D6 & D7 & D8 ve (Anahtar 2=S2) D3 & D4 & D5 CH1 ve CH2 Hassasiyet Seçimi Ayarı (Sekiz Seviye Seçenekleri).

(4)(Anahtar 1=S1) D9 & D10 ve (Anahtar2=S2) D6, D7 Frekans Ayarı (20 K ila 100 KHz).

* Sıfırlama Düğmesi : Lütfen unutmayın : Dip anahtarlarında bir ayar değişikliği yapıldığında LD-200 sıfırlanmalıdır.

Kurulum Önlemleri ve Sorun Giderme:

1. Bobin Kesme Boyutu ve Gömme Kılavuzları sağdaki şemada gösterildiği gibidir.
2. İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik teller kullanılması önerilir.
3. Bobinin kesme boyutu, köşelerde mümkün olduğunca dik açılardan kaçınarak 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır.
4. Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

Uygulama

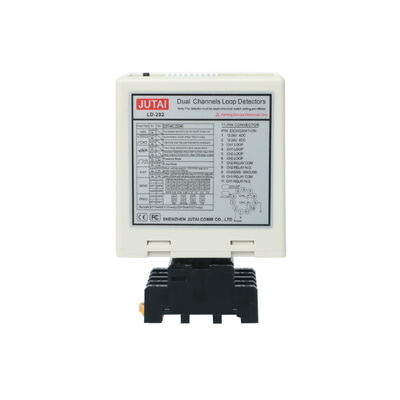

Yön tanıma işleviyle donatılmış JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, çok sayıda tek kanallı giriş ve çıkış senaryosu için idealdir. JUTAI Tek kapı kontrol cihazı (Model: AC-11), JUTAI bariyer kapısı (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9) ile yüksek sıcaklık dayanımlı döngü bobinleri (Model: JTHT-11) ile entegre edildiğinde, tek kanallı giriş/çıkış erişim kontrol sistemleri için kusursuz bir çözüm oluşturur.

Çalışma prensibi aşağıdaki gibidir:

1. Giriş Süreci:

   • Bir araba topluluğa veya otoparka girdiğinde, iki döngü bobini aynı anda bastırılır.
   • JUTAI Çift Kanal Döngü Dedektörü (LD-200/202), girişte bulunan UHF okuyucuyu tetikler.
   • UHF okuyucu, kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrol cihazına (AC-11) gönderir.
   • Kontrol cihazı, kimliğin geçerliliğini doğrular ve bariyer kapısını açmak için bir röle sinyali gönderir.
   • Araba topluluğa veya otoparka girer ve bariyer kapısından geçerken, bariyer kolu otomatik olarak alçalır.
   • JUTAI Tek Kanal Döngü Dedektörü (LD-100/102), bu süreçte güvenlik ve çarpma önleme işlevselliği sağlar.

2. Çıkış Süreci:

   • Bir araba topluluktan veya otoparktan çıktığında, içerideki bir UHF okuyucunun yanından geçer.
   • LD-200/LD-202, kartı okuyan ve kimliği kontrol cihazına gönderen UHF okuyucuyu tetikler.
   • Kontrol cihazı, kimliğin geçerliliğini doğrular ve arabanın çıkması için bariyer kapısını açmak için bir röle sinyali gönderir.
   • Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak alçalır.
   • LD-100/102, bu süreçte güvenlik ve çarpma önleme işlevselliği sağlar.

3. Yön Tanıma:

   • LD-200/LD-202'nin Yön Tanıma İşlevi, çift kanallı döngü dedektörünün, araba başka bir UHF okuyucudan geçtiğinde tekrar sinyali tetiklemesini önleyerek, yalnızca sistemdeki giriş veya çıkış kayıtlarını kaydetmesini sağlar.

JUTAI LD-200/202 Çift Kanal Döngü Dedektörü, iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, hem giriş hem de çıkışta bir bariyer ve bir uzun menzilli okuyucu bulunan standart bir giriş ve çıkış otoparkları için uygundur.

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin çarpma önleme işlevine ayrılmıştır. LD-200/202'nin iki bağımsız döngü dedektörü olarak kullanılmasıyla, ekonomik açıdan potansiyel bir maliyet tasarrufu faydası vardır. Bu kurulum, her işlev için ayrı dedektörler kullanmakla ilişkili bazı donanım maliyetlerini azaltır.

Bu işlevsellik, LD-200/202'nin Bağımsız Çalışma Modu özelliğinin etkinleştirilmesiyle elde edilir ve bu sayede bu çift kapasitede etkili bir şekilde çalışmasına olanak tanır.
