Araç park sayım sistemleri için iki kanallı araç sensörü

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Yetenek temini	Ayda 1000 parça

Ürün ayrıntıları

Güç gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	İki kanallı araç sensörü , otopark sayım sistemi sensörü , yönlü döngü dedektörü

Mesaj bırakın

Ürün Açıklaması

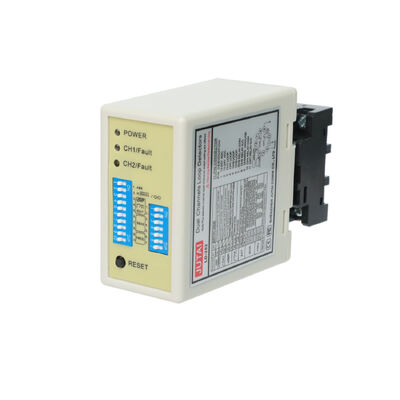

İki Kanallı Araç Sensörü Yön Modlu Otopark Sayım Sistemleri İçin

JUTAI İki Kanallı Araç Sensörü (LD200/LD202 Modelleri), çift bağımsız kanal ve yapılandırılabilir yön modlarını entegre ederek doğru çift yönlü trafik takibi ve gerçek zamanlı doluluk istatistikleri sunan, otopark sayım sistemleri için hassasiyet odaklı bir çözümdür. Alışveriş merkezi garajlarına, konut komplekslerine, havaalanı otoparklarına ve ticari otoparklara sorunsuz bir şekilde uyum sağlar; birleşik bir yönlü sayım sistemi veya çeşitli yerleşim ihtiyaçlarını karşılamak üzere iki ayrı tek kanallı sensör olarak işlev görür.

Temel Özellikler (Otopark Sayımı İçin Optimize Edilmiş)

Yönlü Sayım Doğruluğu: 3 yapılandırılabilir yön modu, araç girişini (CH1→CH2) ve çıkışını (CH2→CH1) hassas bir şekilde tanımlayarak, güvenilir doluluk verileri için yinelenen veya eksik sayımları ortadan kaldırır.
Çift Kanallı Çok Yönlülük: Koordineli yönlü sayım veya bağımsız tek kanallı kullanım arasında geçiş yapın; giriş/çıkış şeritlerini ayırmak veya birden fazla park alanını izlemek için idealdir.
Geniş Araç Uyumluluğu: Kanal başına 8 seviyeli ayarlanabilir hassasiyet (%0.015-%0.8 DL/L), otomobilleri, motosikletleri, SUV'ları ve hafif ticari araçları algılar; römorklar veya büyük araçlar için DIP anahtarıyla etkinleştirilen hassasiyet artışı bulunur.
Parazit Önleyici Tasarım: 4 adımlı seçilebilir frekans (20-100 kHz), bitişik döngülerle, metal yapılarla veya park ekipmanlarıyla çapraz konuşmayı önleyerek kalabalık otoparklarda kararlı sayım sağlar.
Gerçek Zamanlı Durum İzleme: LED göstergeler güç, kanal algılama ve döngü arızalarını (kısa/açık devre veya yanlış döngü dönüşleri) görüntüler, sayım kesinti süresini en aza indirmek için hızlı sorun gidermeyi sağlar.
Esnek Güç Seçenekleri: LD200 (100-240V AC) kalıcı otopark kurulumları için; LD202 (12-24V DC) geçici veya mobil sayım kurulumları için (örn. etkinlik park yeri).
Yapılandırılabilir Çalışma Modları: Sayım tetikleyicileri için darbe çıkışını (pulse output) ve geçici araç izleme için varlık tutmayı (presence hold) destekler, yanlış işlemleri çözmek için 10 dakikalık otomatik sıfırlama bulunur.
Kolay Entegrasyon: Çift röle çıkışı (kanal başına 1), gerçek zamanlı doluluk güncellemeleri için otopark yönlendirme sistemlerine, dijital ekranlara veya yönetim yazılımlarına sorunsuz bir şekilde bağlanır.

Teknik Özellikler

Parametre	Özellik
Ürün Adı	İki Kanallı Araç Sensörü (Yön Modlu)
Modeller	LD200 (AC Güç) / LD202 (DC Güç)
Kanallar	2 Bağımsız (yönlü sayım veya ayrı kullanım)
Güç Kaynağı	100-240V AC (LD200) / 12-24V DC (LD202)
Yön Algılama	3 özel mod (DIP anahtarları ile yapılandırılabilir)
Çalışma Modları	3 yön modu + 3 normal mod (varlık/darbe çıkışı)
Kanal Başına Hassasiyet	8 seviyeli ayarlanabilir (%0.015-%0.8 DL/L, en yüksekten en düşüğe)
Frekans Aralığı	20-100 kHz (4 adımlı seçilebilir)
Tepki Süresi	10-90 ms (açık/kapalı)
Röle Çıkışı	2 Röle (kanal başına 1: COM + NO)
Durum Göstergeleri	Kırmızı Güç LED'i + Yeşil CH1/CH2 LED'leri (sürekli yanık = algılama; yavaş yanıp sönme = kısa devre/yetersiz döngü; hızlı yanıp sönme = açık devre/fazla döngü)
Sıfırlama Fonksiyonu	Manuel sıfırlama düğmesi + 10 dakikalık otomatik sıfırlama (normal mod)
Döngü Endüktansı	Kanal başına 20-2000 µH
Önerilen Döngü Dönüşleri	3-4m çevre (6 dönüş) / 4-6m (5 dönüş) / 6-10m (4 dönüş) / 10-20m (3 dönüş) / ≥20m (2 dönüş)
Çalışma Sıcaklığı	-40°C ila +70°C
Nem Toleransı	%95 RH'ye kadar (yoğuşmasız)
Garanti	2 yıl üretici garantisi

Ana Otopark Uygulamaları

Ticari Otoparklar: Alışveriş merkezi, ofis binası ve stadyum otopark sayımı, sürücüleri boş yerlere yönlendirmek için yönlendirme ekranlarıyla entegre edilir.
Konut Girişli Otoparklar: Konut ve ziyaretçi araçları için çift yönlü giriş/çıkış sayımı, erişim kontrol sistemi entegrasyonunu destekler.
Havaalanı/Liman Otoparkları: Uzun süreli ve kısa süreli otopark doluluk takibi, yolcu otomobilleri ve havaalanı servis araçları sayımı.
Etkinlik Otoparkları: Konserler, spor oyunları veya festivaller için geçici sayım (LD202 DC modeli ile) trafik akışını yönetmek ve katılımcıları müsaitlik hakkında bilgilendirmek için.
Vale Otopark Hizmetleri: Vale operasyonlarını optimize etmek ve müşteri bekleme sürelerini azaltmak için araç giriş/çıkış sayımı ve sıra yönetimi.
Elektrikli Araç Şarj İstasyonu Otoparkları: Şarj bölmeleri için sayım ve doluluk izleme, yetkisiz kullanımı önleme ve sıra akışını yönetme.
Açık Hava Otoparkları: Halka açık parklar, turistik yerler ve perakende merkezi otoparkları için çift yönlü trafik sayımı.
Çok Katlı Garajlar: Kat bazında sayım ve yön takibi, tam garaj doluluk denetimi için merkezi yönetim sistemlerine veri beslemesi.

Bağlantılar

Göstergeler ve Anahtarlar

Güç LED'i (KIRMIZI):"Güç AÇIK" olduğunu belirtmek için yanar.
CH1 Algılama LED'i:
- Sabit Yanık: Araç algılama olduğunu belirtir
- Yavaş Yanıp Sönme: Döngü kısa devresi veya döngüden sonra yetersiz dönüş olduğunu belirtir
- Hızlı Yanıp Sönme: Döngü açık devresi veya döngüden sonra aşırı dönüş olduğunu belirtir
CH2 Algılama LED'i:
- Sabit Yanık: Araç algılama olduğunu belirtir
- Yavaş Yanıp Sönme: Döngü kısa devresi veya döngüden sonra yetersiz dönüş olduğunu belirtir
- Hızlı Yanıp Sönme: Döngü açık devresi veya döngüden sonra aşırı dönüş olduğunu belirtir

Hassasiyet Seçimi

Hassasiyet ve frekans ayarı, 7 yollu bir dip anahtarı ve 10 yollu dip anahtarı ayarları ile kolaylaştırılır. Kullanıcılar, sağlanan tablolara göre dip anahtarı konumlarını yapılandırarak 8 farklı hassasiyet ayarı arasından seçim yapabilir.

3, 4, 5 numaralı dip anahtarları CH2 hassasiyetini kontrol ederken, 6, 7 ve 8 numaralı dip anahtarları CH1 hassasiyetini kontrol eder. Hassasiyet aralığı 0.8 (en az hassas) ile 0.015 (en hassas) arasındadır.

Anahtar Yapılandırması

Anahtar 1 (S1): Kanal 1 Döngü Fonksiyon Seçimi (10 yollu dip anahtarı)

Özel Hassasiyet Artışı

(Anahtar 1) DIP 1 & DIP 2 Römork (Her İki Kanal) İçin Özel Hassasiyet Artışı

Mod Seçimi

(Anahtar 1=S1) D3, D4, D5 ve (Anahtar 2=S2) D1, D2 Ayarı Özel Fonksiyonlar (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrıdır)

Hassasiyet Seçimi Yapılandırması

(Anahtar 1=S1) D6 & D7 & D8 ve (Anahtar 2=S2) D3 & D4 & D5 Ayarı CH1 ve CH2 Hassasiyet Seçimi (Sekiz Seviye Seçenekleri)

Frekans Yapılandırması

(Anahtar 1=S1) D9 & D10 ve (Anahtar 2=S2) D6, D7 Ayarı Frekans (20 K ila 100 KHz)

Sıfırlama Düğmesi: Lütfen dikkat: Dip anahtarlarında yapılan herhangi bir ayar değişikliğinden sonra LD-200'ün her seferinde sıfırlanması gerekir.

Kurulum Önlemleri ve Sorun Giderme

Bobin Kesme Boyutu ve Gömme Yönergeleri sağdaki diyagramda gösterildiği gibidir.
Endüksiyon bobini için ferromanyetik teller kullanılması önerilir, toplam uzunluğu 500 metreye kadar olabilir.
Bobinin kesme boyutu, 1.0 ila 2.0 metre uzunluğunda ve 0.8 ila 1.2 metre genişliğinde bir dikdörtgen olmalı, köşelerde mümkün olduğunca dik açılardan kaçınılmalıdır.

Önerilen Kurulum Genel Bakışı

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

Uygulama

Yön tanıma fonksiyonu ile donatılmış JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, çok sayıda tek kanallı giriş ve çıkış senaryosu için idealdir. JUTAI Tek kapı kontrolcüsü (Model: AC-11), JUTAI bariyer kapısı (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9) ile birlikte, yüksek sıcaklığa dayanıklı döngü bobinleri (Model: JTHT-11) ile entegre edildiğinde, tek kanallı giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur.

Çalışma Prensibi

Giriş Süreci:
- Bir araç topluluğa veya otoparka girdiğinde, iki döngü bobini aynı anda basılır.
- JUTAI Çift Kanallı Döngü Dedektörü (LD-200/202), giriş noktasında bulunan UHF okuyucuyu tetikler.
- UHF okuyucu kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrolcüye (AC-11) gönderir.
- Kontrolcü kimliğin geçerliliğini doğrular ve bariyer kapısını açmak için bir röle sinyali verir.
- Araç topluluğa veya otoparka girer ve bariyer kapısından geçerken, bariyer kolu otomatik olarak alçalır.
- JUTAI Tek Kanallı Döngü Dedektörü (LD-100/102), bu süreç sırasında güvenlik ve çarpma önleme işlevini sağlar.
Çıkış Süreci:
- Bir araç topluluktan veya otoparktan çıktığında, içerideki bir UHF okuyucunun yanından geçer.
- LD-200/202, kartı okuyan ve kimliği kontrolcüye gönderen UHF okuyucuyu tetikler.
- Kontrolcü kimliğin geçerliliğini doğrular ve aracın çıkması için bariyer kapısını açmak üzere bir röle sinyali verir.
- Araç bariyer kapısından geçerken, bariyer kolu otomatik olarak alçalır.
- LD-100/102, bu süreç sırasında güvenlik ve çarpma önleme işlevini sağlar.
Yön Tanıma:
- LD-200/202'nin Yön Tanıma Fonksiyonu, aracın başka bir UHF okuyucudan geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlayarak sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.

JUTAI LD-200/202 Çift Kanallı Döngü Dedektörü, iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, hem giriş hem de çıkışta bir bariyer ve bir uzun menzilli okuyucunun bulunduğu standart tek giriş ve tek çıkışlı otoparklar için uygundur.

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin çarpma önleme işlevi için ayrılmıştır. LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, her işlev için ayrı dedektörler kullanmaktan kaynaklanan donanım maliyetlerinin bir kısmını azaltarak ekonomik açıdan potansiyel bir maliyet tasarrufu sağlanır.

Bu işlevsellik, LD-200/202'nin Bağımsız Çalışma Modu özelliğinin etkinleştirilmesiyle elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.
