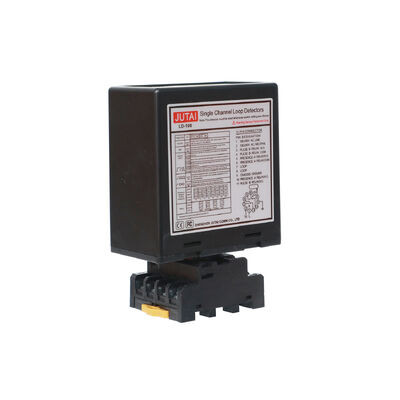

Tek Çifte Kanal Araç Loop Detektörü Ayarlanabilir Duyarlılık Park Kapısı Trafik Sistemi İçin

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	Tek kanal döngü dedektörü ayarlanabilir hassasiyet , Çift kanallı araç döngüsü dedektörü , Park kapısı trafik döngüsü dedektörü

Mesaj bırakın

Ürün Açıklaması

Tek Çifte Kanal Araç Loop Detektörü Ayarlanabilir Duyarlılık Park Kapısı Trafik Sistemi İçin 0

Tek ve Çift Kanallı Araç Döngü Dedektörü: Otopark Kapısı ve Trafik Sistemleri için Ayarlanabilir Hassasiyet

JUTAI tek/çift kanallı araç döngü dedektörleri, ayarlanabilir hassasiyet, endüstriyel sınıf güvenilirlik ve kusursuz entegrasyon—otopark kapısı otomasyonu ve trafik sistemi yönetimi için özel olarak tasarlanmıştır.

Ürün yelpazemiz şunları kapsar:

Tek Kanal (LD100 AC/LD102 DC): Kapılar/endüstriyel kapılar için temel varlık/darbe tespiti.
Çift Kanal (LD200 AC/LD202 DC): Giriş/çıkış sistemleri için gelişmiş yön algılama + trafik sayımı.

Tüm modeller, iç/dış mekan kurulumları için sağlam performansla, arabalar, kamyonlar, motosikletler ve forkliftlerin doğru tespitini sağlar.

Temel Özellikler (Ayarlanabilir Hassasiyet ve Evrensel Avantajlar)

Hassas Ayarlanabilir Hassasiyet: Tek Kanal modelleri 16 seviyeli hassasiyet ayarı sunar; Çift Kanal modelleri, her boyuttaki araçların doğru tespitini sağlarken yanlış tetiklemeleri en aza indiren kanal başına 8 seviyeli bağımsız hassasiyet sağlar.
Yapılandırılabilir Çalışma Modları: Varlık, darbe ve otomatik sıfırlama modlarını destekler (tüm modeller); Çift Kanal varyantları, trafik sistemi sayımı ve otopark kapısı giriş/çıkış mantığı için 3 özel yön algılama modu ekler.
Gerçek Zamanlı Durum İzleme: Güç, algılama durumu ve arıza uyarıları için LED göstergeler, otopark kapısı ve trafik sistemi operasyonları için arıza süresini azaltarak hızlı sorun gidermeyi sağlar.
Endüstriyel Sınıf Dayanıklılık: Hava koşullarına dayanıklı muhafaza ve geniş çalışma sıcaklığı aralığı (-40°C ila +70°C), zorlu dış mekan otoparkları ve trafik sistemi ortamlarında güvenilir performans sağlar.
Kolay Entegrasyon ve Yapılandırma: Yapılandırma değişiklikleri için manuel sıfırlama düğmesi, standart otopark kapısı kontrolörleri, trafik sayaçları ve erişim kontrol sistemleri ile uyumlu – karmaşık programlama gerekmez.
Parazit Önleme Tasarımı: 4 adımlı seçilebilir frekans (Tek Kanal için 20–80 kHz; Çift Kanal için 20–100 kHz), yüksek yoğunluklu trafik alanlarında bitişik döngüler veya elektronik ekipmanlarla çapraz konuşmayı önler.

Teknik Özellikler Özeti

Parametre	Tek Kanal (LD100 / LD102)	Çift Kanal (LD200 / LD202)
Güç Kaynağı	100–240V AC veya 12–24V DC	100–240V AC veya 12–24V DC
Algılama Kanalları	1	2 Bağımsız Kanal
Hassasiyet Ayarı	16 seviyeli	Kanal başına 8 seviyeli
Frekans Seçimi	4 adımlı (20–80 kHz)	4 adımlı (20–100 kHz)
Röle Çıkışları	2 (Varlık + Darbe/Arıza)	2 (Kanal başına bir tane: COM + NO)
Yön Algılama	Mevcut Değil	Evet (DIP anahtarları aracılığıyla yapılandırılabilir)
Tepki Süresi	10–90 ms	10–90 ms
Çalışma Sıcaklığı	-40°C ila +70°C	-40°C ila +70°C
Göstergeler	Güç LED'i + Algılama LED'i	Güç LED'i + CH1/CH2 Algılama LED'leri
Nem Toleransı	%95 RH'ye kadar (yoğuşmasız)	%95 RH'ye kadar (yoğuşmasız)

Döngü Kurulum Kılavuzu (Otopark Kapısı ve Trafik Sistemi Uygulaması İçin)

Döngü Çevresi	Önerilen Tel Dönüşleri
3–4 metre	6 dönüş
4–6 metre	5 dönüş
6–10 metre	4 dönüş
10–20 metre	3 dönüş
20 metreden fazla	2 dönüş

İdeal Uygulamalar (Otopark Kapısı ve Trafik Sistemi Odaklı)

Tek Kanal Kullanım Durumları: Otopark kapısı otomasyonu, endüstriyel kepenk kapısı aktivasyonu, depo forklift algılama, güvenlik bariyer kapısı kontrolü, erişim noktaları için basit araç varlığı sinyali.
Çift Kanal Kullanım Durumları: Otopark kapısı giriş/çıkış sayım sistemleri, trafik sistemi akış izleme, gişe araç sınıflandırması, çift şeritli otopark kapısı yönetimi, endüstriyel trafik akışı analizi, yükleme iskelesi erişim kontrolü.

Otopark Kapıları ve Trafik Sistemleri için Neden JUTAI Döngü Dedektörlerini Seçmelisiniz?

Otopark ve trafik sistemi uyumluluğuna odaklanarak, araç algılama teknolojisinde 15 yılı aşkın uzmanlık.
Temel tek kanallı otopark kapısı çözümlerinden gelişmiş çift kanallı trafik sayım sistemlerine kadar eksiksiz ürün yelpazesi.
Sıkı kalite kontrol ve sevkiyat öncesi tam test, yüksek talep gören ortamlarda uzun süreli güvenilirliği sağlar.
Otopark kapısı ve trafik sistemi ihtiyaçlarına göre uyarlanmış ayarlanabilir hassasiyet, OEM/ODM ve standart siparişler için destek.
Tüm ürünler, kusursuz uygulama için 2 yıllık garanti ve uzman teknik destek ile desteklenir.

Doğru Modeli Seçme

Seçin Tek Kanal otopark kapısı otomasyonu, tek şeritli erişim kontrolü veya temel araç varlığı algılama için dedektörler.
Seçin Çift Kanal trafik sistemi sayımı, otopark kapısı giriş/çıkış yönetimi, yön algılama veya çift şeritli algılama senaryoları için dedektörler.

Şimdi Sipariş Verin – Otopark Kapısı ve Trafik Sistemi Performansınızı Yükseltin

Özel otopark kapısı veya trafik sistemi ihtiyaçlarınızı görüşmek, ücretsiz numune talep etmek veya toplu siparişler için rekabetçi bir fiyat teklifi almak için bugün bizimle iletişime geçin. JUTAI'nin ayarlanabilir hassasiyetli döngü dedektörleri, hassas, güvenilir performans sunmak üzere tasarlanmıştır – otopark ve trafik yönetimi projeleriniz için mükemmel bir seçimdir.

Tek Çifte Kanal Araç Loop Detektörü Ayarlanabilir Duyarlılık Park Kapısı Trafik Sistemi İçin 1

Tek Çifte Kanal Araç Loop Detektörü Ayarlanabilir Duyarlılık Park Kapısı Trafik Sistemi İçin 2

Tek Çifte Kanal Araç Loop Detektörü Ayarlanabilir Duyarlılık Park Kapısı Trafik Sistemi İçin 3

Bağlantılar

Göstergeler ve Anahtarlar:

Güç LED'i (KIRMIZI): "Güç AÇIK" olduğunu belirtmek için yanar.
CH1 Algılama LED'i:
- Sabit Yanma: Araç algılamayı gösterir.
- Yavaş Yanıp Sönme: Bir döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
- Hızlı Yanıp Sönme: Bir döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.
CH2 Algılama LED'i:
- Sabit Yanma: Araç algılamayı gösterir.
- Yavaş Yanıp Sönme: Bir döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
- Hızlı Yanıp Sönme: Bir döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.

Hassasiyet Seçimi:

Hassasiyet ve frekans ayarı, 7 yollu dip anahtarı ve 10 yollu dip anahtarı ayarları aracılığıyla kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarı konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
Dip anahtarları 6, 7 ve 8, CH1 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında yönetir.
Dip anahtarları 3, 4 ve 5, CH2 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında kontrol eder.

3. Anahtar 1=S1 : Kanal 1 Döngü Fonksiyonu Seçimi (10 yollu dip anahtarı)

(1)(Anahtar 1) DIP 1 & DIP 2 Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal).

(2)(Anahtar 1=S1) D3, D4, D5 ve (Anahtar 2=S2) D1, D2 Özel Fonksiyonları Ayarlama (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3)(Anahtar 1=S1) D6 & D7 & D8 ve (Anahtar 2=S2) D3 & D4 & D5 CH1 ve CH2 Hassasiyet Seçimi Ayarı (Sekiz Seviye Seçenekleri).

(4)(Anahtar 1=S1) D9 & D10 ve (Anahtar2=S2) D6, D7 Frekans Ayarı (20 K ila 100 KHz).

* Sıfırlama Düğmesi : Lütfen unutmayın : LD-200, Dip anahtarlarında bir ayar değişikliği yapıldığında her seferinde sıfırlanmalıdır.

Kurulum Önlemleri ve Sorun Giderme:

Bobin Kesme Boyutu ve Gömme Kılavuzları sağdaki şemada gösterildiği gibidir.
İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik teller kullanılması önerilir.
Bobinin kesme boyutu, köşelerde mümkün olduğunca dik açılardan kaçınarak 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulumuna genel bakış:

Kurulum sırasında, lütfen ürün fişini ve soketini dikey yönde tutun

Uygulama

Yön tanıma işleviyle donatılmış JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, çok sayıda tek kanallı giriş ve çıkış senaryosu için idealdir. JUTAI Tek kapı kontrolörü (Model: AC-11), JUTAI bariyer kapısı (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9) ile yüksek sıcaklık dayanımlı döngü bobinleri (Model: JTHT-11) ile entegre edildiğinde, tek kanallı giriş/çıkış erişim kontrol sistemleri için kusursuz bir çözüm oluşturur.

Çalışma prensibi aşağıdaki gibidir:

Giriş Süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki döngü bobinine aynı anda basılır.
- JUTAI Çift Kanal Döngü Dedektörü (LD-200/202), girişte bulunan UHF okuyucuyu tetikler.
- UHF okuyucu, kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrolöre (AC-11) gönderir.
- Kontrolör, kimliğin geçerliliğini doğrular ve bariyer kapısını açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka girer ve bariyer kapısından geçerken, bariyer kolu otomatik olarak iner.
- JUTAI Tek Kanal Döngü Dedektörü (LD-100/102), bu süreçte güvenlik ve çarpma önleme işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içerideki bir UHF okuyucunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği kontrolöre gönderen UHF okuyucuyu tetikler.
- Kontrolör, kimliğin geçerliliğini doğrular ve arabanın çıkması için bariyer kapısını açmak üzere bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak iner.
- LD-100/102, bu süreçte güvenlik ve çarpma önleme işlevselliği sağlar.
Yön Tanıma:
- LD-200/LD-202'nin Yön Tanıma İşlevi, araba başka bir UHF okuyucudan geçtiğinde çift kanallı döngü dedektörünün tekrar sinyal tetiklemesini önleyerek, sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.

JUTAI LD-200/202 Çift Kanal Döngü Dedektörü ayrıca iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, hem giriş hem de çıkışta bir bariyer ve bir uzun menzilli okuyucu bulunan standart giriş ve çıkışlı otoparklar için uygundur.

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin çarpma önleme işlevine ayrılmıştır. LD-200/202'nin iki bağımsız döngü dedektörü olarak kullanılmasıyla, ekonomik açıdan potansiyel bir maliyet tasarrufu faydası vardır. Bu kurulum, her işlev için ayrı dedektörler kullanmakla ilişkili bazı donanım maliyetlerini azaltır.

Bu işlevsellik, LD-200/202'nin Bağımsız Çalışma Modu özelliğinin etkinleştirilmesiyle elde edilir ve bu sayede bu çift kapasitede etkili bir şekilde çalışmasına olanak tanır.
