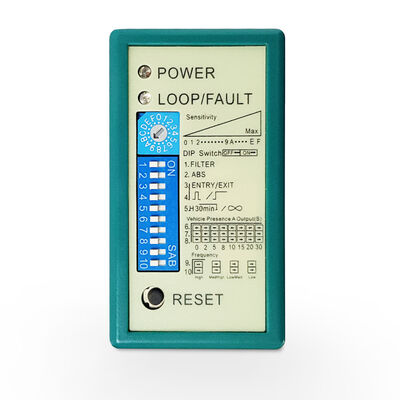

Tek Çifte Kanal Döngü Sensörü Endüstriyel Kapı ve Erişim Kontrolü için AC DC Gücü

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	Çift kanallı döngü sensörü , Endüstriyel kapı döngüsü dedektörü , AC DC güç döngüsü sensörü

Mesaj bırakın

Ürün Açıklaması

Tek Çifte Kanal Döngü Sensörü Endüstriyel Kapı ve Erişim Kontrolü için AC DC Gücü 0

Tek Kanallı ve Çift Kanallı Döngü Sensörü: Endüstriyel Kapı ve Erişim Kontrolü için AC/DC Gücü

JUTAI tek ve çift kanallı döngü sensörleri, endüstriyel kapı otomasyonu ve erişim kontrol sistemleri için optimize edilmiş endüstriyel sınıf algılama çözümleridir.hem AC (100240V) hem de DC (1224V) güç girişimlerini destekleyenGüçlü güvenilirlik ve esnek yapılandırma ile inşa edilen bu sistemler, iş akışını daha verimli hale getirmek ve güvenliği artırmak için araç varlığını ve nabız algılamasını tam olarak sağlar.

Ürün yelpazemiz çeşitli endüstriyel ve erişim kontrol ihtiyaçlarını karşılar:

Tek Kanal (LD100 AC / LD102 DC): Güvenilir varlık / darbeler algılamasına odaklanan temel endüstriyel kapı etkinleştirme ve tek nokta erişim kontrolü için idealdir.
Çift Kanal (LD200 AC / LD202 DC): Yön algılama ve çift bölge izleme ile donatılmıştır, giriş / çıkış erişim yönetimi ve koordineli endüstriyel kapı operasyonları için mükemmeldir.

Tüm sensörler, zorlu endüstriyel ortamlarda ve açık hava erişim noktalarında istikrarlı bir performans sağlayarak otomobilleri, kamyonları, forkliftleri ve motosikletleri sorunsuz bir şekilde algılar.

Ana özellikler (Endüstriyel Kapı ve Erişim Kontrolü Optimizasyonu)

Çift Güçlü Esneklik: Çeşitli güç kaynağı koşullarına uyarlanarak AC 100 ′′ 240V (daimi endüstriyel tesisatlar) ve DC 12 ′′ 24V (mobil / yedek güç kurulumları) destekliyor.
Düzenlenebilir Duyarlılık: Tek Kanal modelleri 16 seviye duyarlılık ayarlamasını sunar; Çift Kanallı varyantlar, her kanal başına 8 seviye bağımsız ayarlama sağlar, metal enkazından veya bitişik ekipmanlardan sahte tetikleri en aza indirir.
Yapılandırılabilir Çalışma Modları: Varlık modu (araç geçişi sırasında endüstriyel kapıları açık tutar), darbeler modu (kapının tek seferlik etkinleştirilmesini tetikler) ve otomatik sıfırlama (yanlış çalışmayı önler);Çifte Kanal erişim giriş / çıkış mantığı için 3 yönlü algılama modunu ekler.
Endüstriyel Dayanıklılık: Hava koşullarına dayanıklı, toz geçirmez konut, -40 ° C ~ + 70 ° C çalışma sıcaklık aralığı ve% 95 yoğunlaşmayan nem toleransı endüstriyel titreşime, toz ve aşırı hava koşullarına dayanıklı.
Gerçek Zamanlı Durum İzleme: Güç, algılama durumu ve döngü hatası (kısa devre/açık devre) için LED göstergeler, endüstriyel duraklama süresini azaltmak için hızlı bir yere sorun gidermeyi sağlar.
Kesintisiz Erişim Kontrolü Entegrasyonu: Çifte röle çıkışları (Çifte Kanal modelleri için kanal başına) endüstriyel kapı denetleyicileri, erişim kontrol panelleri ve güvenlik sistemleriyle bağlantı kurar.
Müdahale karşıtı tasarım: Dört adımlı seçilebilir frekans (20 ′′ 80 kHz Tek Kanal için; 20 ′′ 100 kHz Çift Kanal için) endüstriyel makineler veya bitişik algılama döngüleri ile çapraz konuşmayı önler.

Teknik Özellikler Özet

Parametreler	Tek kanal (LD100 / LD102)	Çifte kanal (LD200 / LD202)
Güç kaynağı	100-240V AC veya 12-24V DC	100-240V AC veya 12-24V DC
Bulma Kanalları	1	2 Bağımsız Kanallar
Duyarlılık Düzenlemesi	16 seviye	Kanal başına 8 seviye
Frekans Seçimi	Dört adımlı (2080 kHz)	Dört adımlı (20~100 kHz)
Relay çıkışları	2 (Varlık + Nabız/Kara)	2 (Kanal başına bir: COM + NO)
Yön Algılama	Kullanılamıyor	Evet (DIP anahtarları ile yapılandırılabilir)
Yanıt Zamanı	10 ¢ 90 ms	10 ¢ 90 ms
Çalışma sıcaklığı	-40°C - +70°C	-40°C - +70°C
Göstericiler	Güç LED + Algılama LED	Güç LED + CH1/CH2 algılama LED'leri
Nem toleransı	% 95'e kadar RH (kondensasyonsuz)	% 95'e kadar RH (kondensasyonsuz)
Döngü İndüktansa Aralığı	20 ‰ 2000 μH	Kanal başına 20~2000 μH

Döngü Kurulum Kılavuzu (Endüstriyel ve Erişim Kontrolü Uygulama)

Döngü çevresini	Tavsiye edilen kablo dönüşleri
3 ′′ 4 metre	6 dönüş
4'6 metre.	5 dönüş
6'10 metre.	4 dönüş
10-20 metre.	3 dönüş
20 metreden fazla	2 dönüş
Kurulum Notu	Endüstriyel yeraltı trafiğine ve çevresel aşınmaya dayanmak için hızlı bir şekilde çöken epoksi veya sıcak bitümle mühürlenmiş halkalar.

İdeal Uygulamalar (Endüstriyel Kapı ve Erişim Kontrolü Odaklanımı)

Tek Kanal Kullanım Vakaları: Endüstriyel rulo kapısı / yüksek hızlı kapı etkinleştirme, depo erişim kapısı otomasyonu, forklift giriş algılama, yükleme iskelet kapısı kontrolü, basit erişim noktası varlık algılama.
Çift Kanal Kullanım Vakaları: Endüstriyel giriş/çıkış erişim yönetimi, koordineli çift kapılı operasyon, yönlü mantıklı erişim kontrolü (yalnızca giriş/yalnızca çıkış), endüstriyel araçlar için ücret kapısı erişimi,Fabrikalarda/logistik parklarda çok şeritli erişim kontrolü.

Neden endüstriyel ve erişim kontrolü için JUTAI Loop sensörlerini seçin?

Endüstriyel kapı ve erişim kontrol iş akışlarına uyarlanmış endüstriyel sınıf araç algılama teknolojisi konusunda 15+ yıllık uzmanlık.
Fabrikalarda, depolarda ve açık hava erişim noktalarında esnek dağıtım için çift güç seçenekleri (AC / DC).
Endüstriyel titreşimlere, tozlara ve aşırı sıcaklıklara karşı dayanıklılığını sağlamak için sıkı kalite testleri.
OEM / ODM özelleştirme desteği + standart sipariş esnekliği, özel proje gereksinimlerine uyarlanabilir.
2 yıllık garanti + sorunsuz entegrasyon ve uzun vadeli güvenilirlik için 24 saatlik teknik destek.

Uygun Bir Örnek Seçmek

Seç.Tek KanalTemel endüstriyel kapı etkinleştirme ve tek nokta erişim kontrolü için sensörler.
Seç.Çift KanalYönlü erişim yönetimi, çift bölge tespiti veya koordineli endüstriyel kapı sistemleri için sensörler.

Şimdi sipariş verin ️ Endüstriyel Kapı ve Giriş Kontrolü Verimliliğini Optimize edin

Örnek istemek, özelleştirilmiş teklif almak veya teknik ayrıntılara bakmak için bugün bizimle iletişime geçin.endüstriyel otomasyon ve erişim kontrol performansınızı yükseltmek için dayanıklı algılama.

Tek Çifte Kanal Döngü Sensörü Endüstriyel Kapı ve Erişim Kontrolü için AC DC Gücü 1

Tek Çifte Kanal Döngü Sensörü Endüstriyel Kapı ve Erişim Kontrolü için AC DC Gücü 2

Tek Çifte Kanal Döngü Sensörü Endüstriyel Kapı ve Erişim Kontrolü için AC DC Gücü 3

Bağlantılar

Göstericiler ve anahtarlar:

Güçlü LED (Kırmızı): "Güç Aç" işaretini göstermek için aydınlatır.
CH1 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
CH2 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

Giriş süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
- JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
- UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
- Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
- JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
- Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
- LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.
Yön tanımı:
- LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.

Tek Çifte Kanal Döngü Sensörü Endüstriyel Kapı ve Erişim Kontrolü için AC DC Gücü 15
