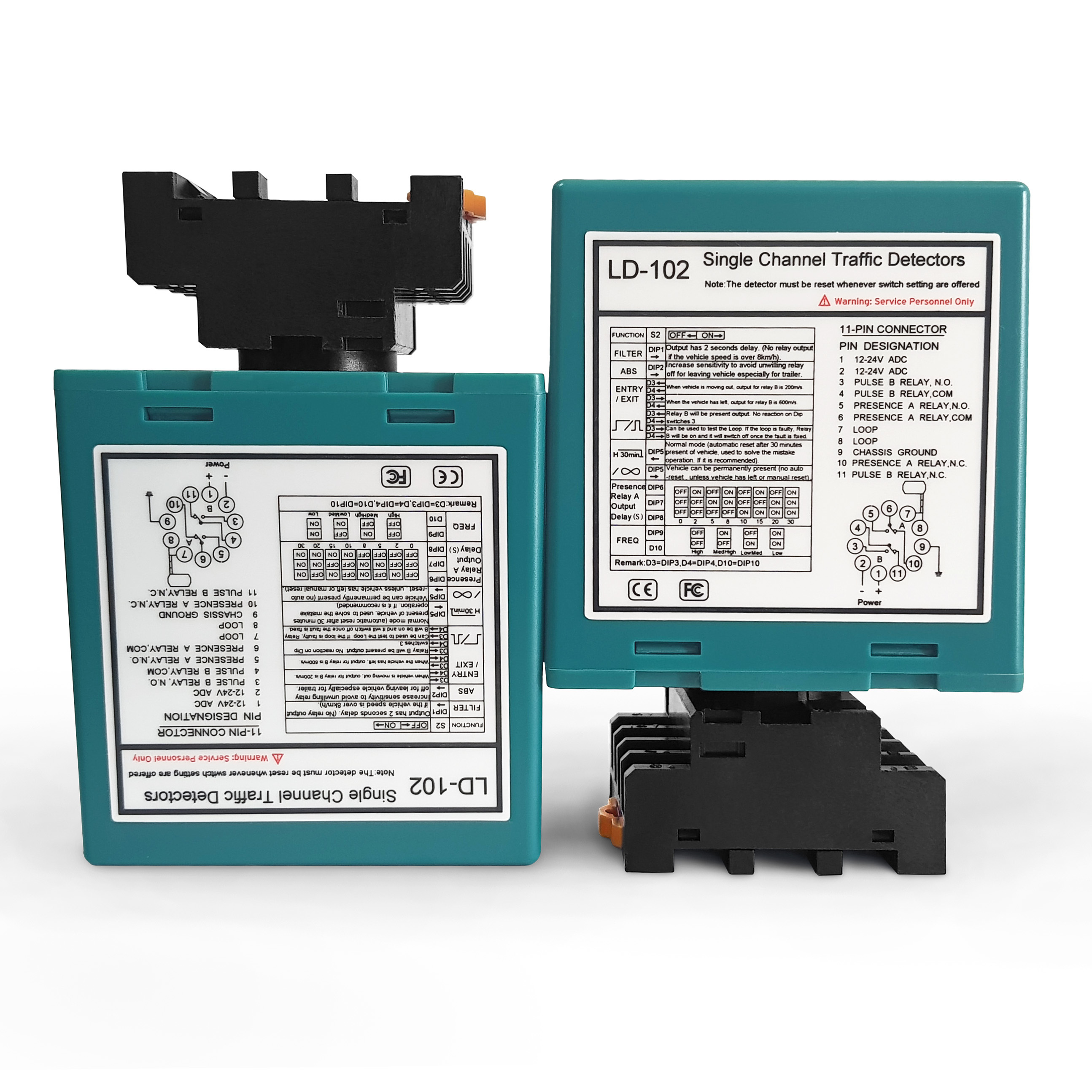

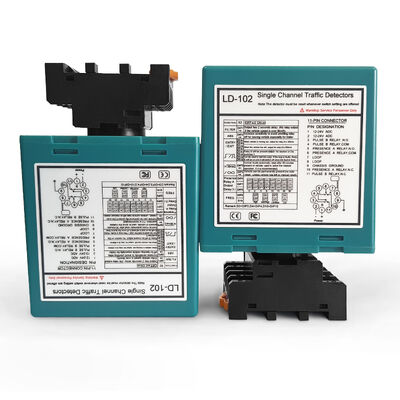

Araç Loop Detektörü Tek Kanal ve İki Kanal Yön Algılama Fonksiyonu

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	Tek Kanallı Döngü Dedektörü , iki kanal döngü dedektörü , Yön algılayıcısı olan döngü algılayıcısı

Mesaj bırakın

Ürün Açıklaması

Araç Loop Detektörü Tek Kanal ve İki Kanal Yön Algılama Fonksiyonu 0

Araç Döngü Dedektörü: Yön Algılama Fonksiyonlu Tek Kanallı ve Çift Kanallı

JUTAI araç döngü dedektörleri (tek ve çift kanallı varyantlar), trafik yönetimi, erişim kontrolü ve giriş/çıkış sistemleri için tasarlanmış, isteğe bağlı yön algılama özelliği ile donatılmış profesyonel sınıf çözümlerdir. Endüstriyel dayanıklılık ve esnek yapı ile üretilmiş olup, hassas araç varlığı algılama, darbe tetikleme ve (çift kanallı modeller için) yön tayini—iç/dış mekan kurulumlarına sorunsuz bir şekilde uyum sağlayarak, kapı kontrol cihazları, trafik sayaçları ve güvenlik sistemleri ile entegre olur.

Ürün yelpazemiz çeşitli uygulama ihtiyaçlarını karşılamaktadır:

Tek Kanal (LD100 AC / LD102 DC): Yön algılaması olmadan temel otomasyon (örneğin, kapı aktivasyonu, endüstriyel kapı kontrolü) için güvenilir varlık ve darbe algılamaya odaklanmıştır.
Çift Kanal (LD200 AC / LD202 DC): Giriş/çıkış yönetimi, trafik sayımı ve çift yönlü akış izleme için ideal olan, 3 yapılandırılabilir yön algılama modu ile donatılmıştır.

Tüm dedektörler, zorlu çevre koşullarında kararlılığı koruyarak, otomobillerin, kamyonların, motosikletlerin, forkliftlerin ve ağır hizmet tipi araçların tutarlı bir şekilde tanımlanmasını sağlar.

Temel Özellikler (Yön Algılama ve Temel Avantajlar)

Yön Algılama (Çift Kanal Özel): 3 yapılandırılabilir mod, araçların seyahat yönünü doğru bir şekilde belirler (örneğin, CH1→CH2 / CH2→CH1), çift yönlü trafik sayımı ve giriş/çıkış mantık kontrolü sağlar.
Ayarlanabilir Hassasiyet: Tek Kanal (16 seviyeli ayar); Çift Kanal (kanal başına 8 seviyeli bağımsız ayar) – yanlış tetiklemeleri en aza indirir ve römorklar dahil olmak üzere her boyuttaki araca uyum sağlar.
Çoklu Mod İşlemi: Varlık izlemeyi (sürekli araç takibi), darbe çıkışını (tek seferlik tetiklemeler) ve otomatik sıfırlamayı (tüm modeller) destekler; Çift Kanal, gelişmiş trafik yönetimi için yön algılama ekler.
Endüstriyel Sınıf Güvenilirlik: Hava koşullarına dayanıklı/toz geçirmez muhafaza, -40°C~+70°C çalışma sıcaklık aralığı ve %95 yoğuşmasız nem toleransı – endüstriyel titreşime, toza ve aşırı hava koşullarına dayanıklıdır.
Gerçek Zamanlı Durum ve Arıza Uyarıları: LED göstergeler, güç, algılama durumu ve döngü arızalarını (kısa/açık devre) görüntüler, arıza süresini azaltmak için sahada hızlı sorun giderme sağlar.
Parazit Önleme Tasarımı: 4 adımlı seçilebilir frekans (Tek Kanal için 20–80 kHz; Çift Kanal için 20–100 kHz), bitişik döngüler veya elektronik ekipmanlarla çapraz konuşmayı ortadan kaldırır.
Kolay Entegrasyon: Yapılandırma onayı için manuel sıfırlama düğmesi; çift röle çıkışı (Çift Kanal için kanal başına), standart otomasyon ve erişim kontrol sistemleriyle sorunsuz bir şekilde bağlanır.

Teknik Özellikler Özeti

Parametre	Tek Kanal (LD100 / LD102)	Çift Kanal (LD200 / LD202)
Güç Kaynağı	100–240V AC veya 12–24V DC	100–240V AC veya 12–24V DC
Algılama Kanalları	1	2 Bağımsız Kanal
Yön Algılama	Mevcut Değil	Evet (3 mod, DIP anahtarı yapılandırılabilir)
Hassasiyet Ayarı	16 seviyeli	Kanal başına 8 seviyeli
Frekans Seçimi	4 adımlı (20–80 kHz)	4 adımlı (20–100 kHz)
Röle Çıkışları	2 (Varlık + Darbe/Arıza)	2 (Kanal başına bir tane: COM + NO)
Tepki Süresi	10–90 ms	10–90 ms
Çalışma Sıcaklığı	-40°C ila +70°C	-40°C ila +70°C
Göstergeler	Güç LED'i + Algılama LED'i	Güç LED'i + CH1/CH2 Algılama LED'leri
Nem Toleransı	%95 RH'ye kadar (yoğuşmasız)	%95 RH'ye kadar (yoğuşmasız)
Döngü Endüktans Aralığı	20–2000 µH	Kanal başına 20–2000 µH

Döngü Kurulum Kılavuzu (Yön Algılama Optimizasyonu)

Döngü Çevresi	Önerilen Tel Dönüşleri
3–4 metre	6 dönüş
4–6 metre	5 dönüş
6–10 metre	4 dönüş
10–20 metre	3 dönüş
20 metreden fazla	2 dönüş
Kurulum Notu	Yön algılama (Çift Kanal) için, döngüleri seyahat yolu boyunca 1m aralıklarla kurun; yol/endüstriyel zemin dayanıklılığı için hızlı kurulan epoksi veya sıcak bitüm ile kapatın.

İdeal Uygulamalar (Yön Algılama ve Temel Kullanım Alanları)

Tek Kanal Kullanım Alanları: Endüstriyel kapı aktivasyonu, otopark kapısı otomasyonu, depo forklift algılama, güvenlik bariyer kapısı kontrolü, temel erişim noktası varlık algılama.
Çift Kanal Kullanım Alanları: Otopark giriş/çıkış sayım sistemleri, trafik akış yönü analizi, gişe araç sınıflandırması, çift yönlü erişim kontrolü, endüstriyel giriş/çıkış yönetimi, yükleme iskelesi çift şeritli izleme.

Neden JUTAI Araç Döngü Dedektörlerini Seçmelisiniz?

Gerçek dünya trafik senaryoları için optimize edilmiş yön algılama ile, araç algılama teknolojisinde 15+ yıllık uzman deneyimi.
Temel tek kanallı çözümlerden, yön algılamalı gelişmiş çift kanallı dedektörlere kadar kapsamlı ürün yelpazesi.
Sıkı sevkiyat öncesi testler, yüksek talep gören endüstriyel, ticari ve belediye ortamlarında güvenilirliği sağlar.
OEM/ODM özelleştirme desteği + standart sipariş esnekliği, belirli proje gereksinimlerine göre uyarlanmıştır.
Sorunsuz entegrasyon ve uzun vadeli performans için 2 yıllık garanti + özel teknik destek.

Doğru Modeli Seçme

Seçin Tek Kanal temel varlık/darbe algılama ihtiyaçları için (örneğin, basit kapı/kapı otomasyonu).
Seçin Çift Kanal yön algılama, çift yönlü trafik sayımı veya çift bölgeli izleme için (örneğin, giriş/çıkış sistemleri).

Şimdi Sipariş Verin – Trafik ve Erişim Kontrol Hassasiyetini Yükseltin

Numune talebinde bulunmak, özelleştirilmiş fiyat teklifleri almak veya teknik detayları görüşmek için bugün bizimle iletişime geçin. JUTAI'nin döngü dedektörleri (yön algılamalı tek ve çift kanallı), trafik yönetimi ve erişim kontrol projeleriniz için hassas, dayanıklı performans sunar.

Araç Loop Detektörü Tek Kanal ve İki Kanal Yön Algılama Fonksiyonu 1

Araç Loop Detektörü Tek Kanal ve İki Kanal Yön Algılama Fonksiyonu 2

Araç Loop Detektörü Tek Kanal ve İki Kanal Yön Algılama Fonksiyonu 3

Bağlantılar

Göstergeler ve Anahtarlar:

Güç LED'i (KIRMIZI): "Güç AÇIK" olduğunu belirtmek için yanar.
CH1 Algılama LED'i:
- Sürekli Yanık: Araç algılamayı gösterir.
- Yavaş Yanıp Sönme: Döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
- Hızlı Yanıp Sönme: Döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.
CH2 Algılama LED'i:
- Sürekli Yanık: Araç algılamayı gösterir.
- Yavaş Yanıp Sönme: Döngü kısa devresini veya döngüden sonra yetersiz dönüşleri gösterir.
- Hızlı Yanıp Sönme: Döngü açık devresini veya döngüden sonra aşırı dönüşleri gösterir.

Hassasiyet Seçimi:

Hassasiyet ve frekans ayarı, 7 yollu dip anahtarı ve 10 yollu dip anahtarı ayarları aracılığıyla kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarı konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
Dip anahtarları 6, 7 ve 8, CH1 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında yönetir.
Dip anahtarları 3, 4 ve 5, CH2 hassasiyetini 0,8 (en az hassas) ile 0,015 (en hassas) arasında kontrol eder.

3. Anahtar 1=S1 : Kanal 1 Döngü Fonksiyonu Seçimi (10 yollu dip anahtarı)

(1)(Anahtar 1) DIP 1 & DIP 2 Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal).

(2)(Anahtar 1=S1) D3, D4, D5 ve (Anahtar 2=S2) D1, D2 Özel Fonksiyonları Ayarlama (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3)(Anahtar 1=S1) D6 & D7 & D8 ve (Anahtar 2=S2) D3 & D4 & D5 CH1 ve CH2 Hassasiyet Seçimi Ayarı (Sekiz Seviye Seçenekleri).

(4)(Anahtar 1=S1) D9 & D10 ve (Anahtar2=S2) D6, D7 Frekans Ayarı (20 K ila 100 KHz).

* Sıfırlama Düğmesi : Lütfen unutmayın : LD-200, Dip anahtarlarında bir ayar değişikliği yapıldığında her seferinde sıfırlanmalıdır.

Kurulum Önlemleri ve Sorun Giderme:

Bobin Kesme Boyutu ve Gömme Kılavuzları sağdaki şemada gösterildiği gibidir.
İndüksiyon bobini için, toplam uzunluğu 500 metreye kadar olan ferromanyetik teller kullanılması önerilir.
Bobinin kesme boyutu, köşelerde mümkün olduğunca dik açılardan kaçınarak, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulumuna genel bakış:

Kurulum sırasında, ürün fişini ve soketini dikey yönde tutunuz

Uygulama

Yön tanıma fonksiyonu ile donatılmış JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, çok sayıda tek kanallı giriş ve çıkış senaryosu için idealdir. JUTAI One kapı kontrol cihazı (Model: AC-11), JUTAI bariyer kapısı (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9) ile yüksek sıcaklık dayanımlı döngü bobinleri (Model: JTHT-11) ile entegre edildiğinde, tek kanallı giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur.

Çalışma prensibi aşağıdaki gibidir:

Giriş Süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki döngü bobini aynı anda bastırılır.
- JUTAI Çift Kanal Döngü Dedektörü (LD-200/202), girişte bulunan UHF okuyucuyu tetikler.
- UHF okuyucu, kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrol cihazına (AC-11) gönderir.
- Kontrol cihazı, kimliğin geçerliliğini doğrular ve bariyer kapısını açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka girer ve bariyer kapısından geçerken, bariyer kolu otomatik olarak alçalır.
- JUTAI Tek Kanal Döngü Dedektörü (LD-100/102), bu süreçte güvenlik ve çarpma önleme işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içerideki bir UHF okuyucunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği kontrol cihazına gönderen UHF okuyucuyu tetikler.
- Kontrol cihazı, kimliğin geçerliliğini doğrular ve arabanın çıkması için bariyer kapısını açmak üzere bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak alçalır.
- LD-100/102, bu süreçte güvenlik ve çarpma önleme işlevselliği sağlar.
Yön Tanıma:
- LD-200/LD-202'nin Yön Tanıma Fonksiyonu, çift kanallı döngü dedektörünün, araba başka bir UHF okuyucudan geçtiğinde tekrar sinyal tetiklemesini önleyerek, sistemde yalnızca giriş veya çıkış kayıtlarını kaydetmesini sağlar.

JUTAI LD-200/202 Çift Kanal Döngü Dedektörü, iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, hem giriş hem de çıkışta bir bariyer ve bir uzun menzilli okuyucu bulunan standart tek giriş ve tek çıkışlı otoparklar için uygundur.

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin çarpma önleme işlevine ayrılmıştır. LD-200/202'nin iki bağımsız döngü dedektörü olarak kullanılmasıyla, ekonomik açıdan potansiyel bir maliyet tasarrufu faydası vardır. Bu kurulum, her işlev için ayrı dedektörler kullanmakla ilişkili bazı donanım maliyetlerini azaltır.

Bu işlevsellik, LD-200/202'nin Bağımsız Çalışma Modu özelliğinin etkinleştirilmesiyle elde edilir ve bu sayede bu çift kapasitede etkili bir şekilde çalışmasına olanak tanır.
