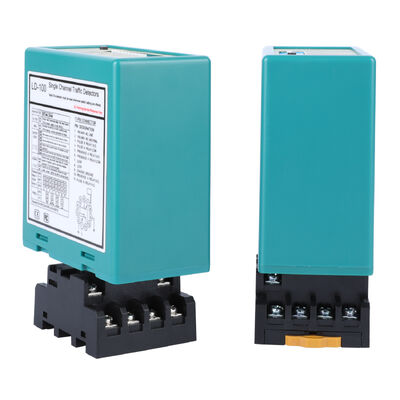

Parking ve Trafik Yönetimi İçin DIP Değiştirme Ayarları İçin Loop Sensörü Tek Çift Kanal

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	DIP anahtarı olan döngü sensörü , Çift kanallı döngü dedektörü , Park yönetimi döngüsü sensörü

Mesaj bırakın

Ürün Açıklaması

Parking ve Trafik Yönetimi İçin DIP Değiştirme Ayarları İçin Loop Sensörü Tek Çift Kanal 0

Parking ve Trafik Yönetimi için DIP Değiştirme Ayarları ile Tek ve Çift Kanallı Loop Sensörü

JUTAI tek ve çift kanallı döngü sensörleri, otopark ve trafik yönetimi için optimize edilmiş profesyonel düzeyde algılama cihazlarıdır.Hızlı kurulum ve özelleştirme için sezgisel DIP anahtar yapılandırmasıEndüstriyel güvenilirlik ile üretilen bu sistemler, araçların varlığını hassas bir şekilde algılama, nabız tetikleme ve (iki kanallı modeller için) yön algılamayı sağlar.Trafik sayaçları, ve erişim kontrol sistemleri.

Ürün yelpazemiz çeşitli yönetim ihtiyaçlarını karşılar:

Tek Kanal (LD100 AC / LD102 DC): Temel otopark kapısı otomasyonu ve tek şeritli trafik algılaması için idealdir, DIP anahtar ayarlanabilir hassasiyeti ve çalışma modları ile.
Çift Kanal (LD200 AC / LD202 DC): DIP anahtarla yapılandırılabilir yön algısı ile donatılmıştır, park giriş / çıkış sayımı ve iki yönlü trafik akışı yönetimi için tasarlanmıştır.

Tüm sensörler, arabaları, kamyonları, motosikletleri ve forkliftleri güvenilir bir şekilde tespit ederek, kapalı / açık otoparklarda, yollarda ve yoğun trafik alanlarında istikrarlı bir performans sağlar.

Ana özellikler (DIP anahtarı ve otopark/trafik optimizasyonu)

İçgörülü DIP Değiştiricisi Yapılandırması: Duyarlılığı, işletim modlarını, frekansı ve yön algısını DIP anahtarları ile ayarlayın.
DIP üzerinden ayarlanabilir hassasiyet: Tek Kanal (16-seviye ayar); Çift Kanal (kanal başına 8 seviye bağımsız ayar) DIP anahtarları 6-8 (Tek) veya S1 D6-8/S2 D3-5 (Çift) ayar hassasiyeti (0,015% ¢ 0).8% DL/L) yanlış tetikleyicilerden kaçınmak için.
Çok Modlu DIP Seçimi: Varlık / darbeler / otomatik sıfırlama modlarını seçmek için DIP anahtarlarını kullanın (tüm modeller); Trafik akışı yargısı için çift kanal 3 yön algılama modu (S1 D3-5 + S2 D1-2 üzerinden) ekler.
DIP üzerinden frekans ayarlama: DIP anahtarları (S1 D9-10 + S2 D6-7) tarafından yoğun otopark/trafik ortamlarında çapraz konuşmayı ortadan kaldırmak için ayarlanan 4 adımlı frekans (20?? 80 kHz Single / 20?? 100 kHz Dual).
Endüstriyel Dayanıklılık: Hava koşullarına/tozlara dayanıklı ev, -40°C~+70°C çalışma sıcaklığı, %95 yoğunlaşmayan nem toleransı, aşırı hava koşullarına ve yoğun trafik aşınmasına dayanıklı.
Gerçek Zamanlı Durum Uyarıları: Güç, algılama ve döngü hataları için LED göstergeler (kısa devre / açık devre), hızlı sorun giderme için DIP anahtarı sıfırlama işlevselliği ile eşleştirilmiştir.
Karavan/Ağır Araç Adaptasyonu: DIP anahtarı 1 (AYIN) park yerlerinde veya trafik şeridlerinde büyük araçların yanlış tespit edilmesini önlemek için hassasiyeti artırır (iki kanallı).

Teknik Özellikler Özet

Parametreler	Tek kanal (LD100 / LD102)	Çifte kanal (LD200 / LD202)
Güç kaynağı	100-240V AC veya 12-24V DC	100-240V AC veya 12-24V DC
Bulma Kanalları	1	2 Bağımsız Kanallar
DIP anahtarı fonksiyonları	Duyarlılık, frekans, varlık/puls/otomatik sıfırlama	Duyarlılık, frekans, yön algılama, varlık/puls/otomatik sıfırlama, römork duyarlılığını artırma
Duyarlılık Düzenlemesi	16 seviye (DIP anahtar kontrolü)	Kanal başına 8 seviye (DIP anahtar kontrolü)
Frekans Seçimi	Dört adımlı (2080 kHz, DIP ayarlanabilir)	4 adımlı (20~100 kHz, DIP ayarlanabilir)
Yön Algılama	Kullanılamıyor	Evet (3 mod, DIP anahtar yapılandırılabilir)
Relay çıkışları	2 (Varlık + Nabız/Kara)	2 (Kanal başına bir: COM + NO)
Yanıt Zamanı	10 ¢ 90 ms	10 ¢ 90 ms
Çalışma sıcaklığı	-40°C - +70°C	-40°C - +70°C
Göstericiler	Güç LED + Algılama LED	Güç LED + CH1/CH2 algılama LED'leri
Nem toleransı	% 95'e kadar RH (kondensasyonsuz)	% 95'e kadar RH (kondensasyonsuz)
Döngü İndüktansa Aralığı	20 ‰ 2000 μH	Kanal başına 20~2000 μH

Çember Montaj Kılavuzu (Parklama/Trafik Geliştirme)

Döngü çevresini	Tavsiye edilen kablo dönüşleri
3 ′′ 4 metre	6 dönüş
4'6 metre.	5 dönüş
6'10 metre.	4 dönüş
10-20 metre.	3 dönüş
20 metreden fazla	2 dönüş
Kurulum Notu	Çift kanallı yön algılama için, seyahat yolları boyunca 1 metre uzaklıkta döngüler monte edin; otopark veya yol yüzeylerine uymak için hızlı ayarlı epoksi/sıcak bitümle mühürleyin.

İdeal Uygulamalar (Parklama ve Trafik Yönetimi Odak)

Tek Kanal Kullanım Vakaları: Park kapısı/bağım kapısı otomasyonu, tek şeritli trafik algılama, endüstriyel park giriş kontrolü, park yönlendirme sistemleri için basit araç varlığı tetikleme.
Çift Kanal Kullanım Vakaları: Park giriş/çıkış sayım sistemleri, iki yönlü trafik akışının izlenmesi, yol ücretleri kulübesinin şerit yönetimi, park alanı işgalinin takip edilmesi, çok şeritli trafik yönü analizi.

Neden JUTAI Loop Sensörlerini Seçiyorsunuz?

Park / trafik algılama alanında 15+ yıllık uzmanlık, DIP düğmesi ayarları hızlı yerleşim için optimize edilmiş.
DIP anahtarlı özelleştirme, park / trafik projeleri için kurulum süresini azaltarak yazılım bağımlılığını ortadan kaldırır.
Şarj öncesi sıkı testler, yoğun trafikli otoparklarda ve yol yönetimi senaryolarında güvenilirliği sağlar.
OEM/ODM desteği + standart sipariş esnekliği, özel otopark/trafik sistemi gereksinimlerine uyarlanabilir.
2 yıllık garanti + sorunsuz entegrasyon ve uzun vadeli performans için 24/7 teknik destek.

Uygun Bir Örnek Seçmek

Seç.Tek KanalPark kapısının temel otomasyonu veya tek şeritli trafik algılamaları için (DIP ayarlanabilir hassasiyet/puls modları).
Seç.Çift KanalPark giriş/çıkış sayımı, yön algılama veya iki şeritli trafik yönetimi için (tam DIP anahtar işlevselliği).

Şimdi sipariş verin ️ Otopark ve Trafik Yönetimini Akıllılaştırın

DIP ayarlanabilir döngü sensörleri, çok hassas, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı, çok hızlı.Park ve trafik yönetimi projeleriniz için kolay dağıtılan algılama.

Parking ve Trafik Yönetimi İçin DIP Değiştirme Ayarları İçin Loop Sensörü Tek Çift Kanal 1

Parking ve Trafik Yönetimi İçin DIP Değiştirme Ayarları İçin Loop Sensörü Tek Çift Kanal 2

Parking ve Trafik Yönetimi İçin DIP Değiştirme Ayarları İçin Loop Sensörü Tek Çift Kanal 3

Bağlantılar

Göstericiler ve anahtarlar:

Güçlü LED (Kırmızı): "Güç Aç" işaretini göstermek için aydınlatır.
CH1 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
CH2 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

Giriş süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
- JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
- UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
- Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
- JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
- Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
- LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.
Yön tanımı:
- LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.

Parking ve Trafik Yönetimi İçin DIP Değiştirme Ayarları İçin Loop Sensörü Tek Çift Kanal 15
