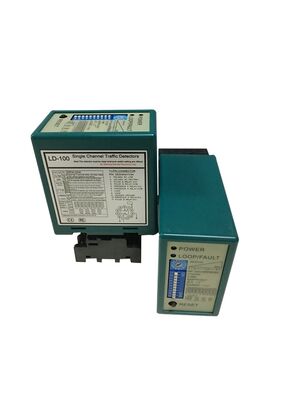

Tek Çifte Kanal Araç Detektörü Araba Parkı Engelli Kapısı Ve Sayım Sistemi

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	Tek kanallı araç döngüsü dedektörü , Çift kanallı otopark algılayıcı , Sayımla bariyer kapı döngüsü dedektörü

Mesaj bırakın

Ürün Açıklaması

Tek Çifte Kanal Araç Detektörü Araba Parkı Engelli Kapısı Ve Sayım Sistemi 0

Tek ve Çift Kanal Araç Detektörü Araç Parkı Engelli Kapısı ve Sayım Sistemi

JUTAI tek kanal ve çift kanallı araç dedektörleri, otopark bariyer kapısı otomasyonu ve işgal sayım sistemleri için özel çözümlerdir.Güvenilir tetikleme kontrolüEndüstriyel seviyede dayanıklılık ile inşa edilmişler, bariyer kapı denetleyicileri ve sayım platformlarıyla sorunsuz bir şekilde entegre oluyorlar.Tüm büyüklüklerdeki kapalı/dışarı otoparklara uyum sağlamak.

Ürün yelpazemiz ana otopark ihtiyaçlarını hedefliyor:

Tek Kanal (LD100 AC / LD102 DC): Temel bariyer kapısı etkinleştirme ve tek nokta varlık tespiti için optimize edilmiş, küçük ve orta büyüklükteki otoparklar için idealdir.
Çift Kanal (LD200 AC / LD202 DC): Yön algılama ve çift bölge izleme ile donatılmış, otopark giriş/çıkış sayımı ve iki yönlü bariyer geçidi yönetimi için tasarlanmıştır.

Tüm dedektörler otomobillerin, motosikletlerin, SUV'ların ve hafif ticari araçların tutarlı bir şekilde tanımlanmasını sağlar, yanlış tetikleri en aza indirir ve operasyonel verimliliği en üst düzeye çıkarır.

Ana özellikler (Araba Parkı Engelli ve Sayım Optimizasyonu)

Bariyer Kapısı tetikleyici hassasiyeti: Bir defalık bariyer kaldırma (pulse çıkışı) ve varlık tutma (araç geçişi sırasında bariyerin açık kalmasını sağlar) destekler ve çarpışmalardan kaçınmak için 10~90 ms yanıt süresi sağlar.
Kesin sayma yeteneği (İki Kanal Eksklüziv): 3 yapılandırılabilir yön modları, gerçek zamanlı işgal verileri için çifte veya kaçırılan sayımları ortadan kaldırarak giriş/çıkış trafiğini ayırt eder.
Düzenlenebilir Duyarlılık: Tek Kanal (16 düzey ayar); Çift Kanal (kanal başına 8 düzey bağımsız ayar) farklı araç boyutlarına uyarlanır ve metal enkazlardan sahte tetiklemelerden kaçınır.
Endüstriyel Güvenilirlik: Hava koşullarına karşı dayanıklı ev, -40 °C ~ + 70 °C çalışma sıcaklık aralığı ve% 95 kondansiyon yapmayan nem toleransı, açık hava otopark ortamları için uygundur.
Gerçek Zamanlı Durum İzleme: LED göstergeler güç, algılama durumu ve döngü hatalarını (kısa devre / açık devre) gösterir, bu da duraklama süresini azaltmak için hızlı sorun gidermesini sağlar.
Müdahale karşıtı tasarım: 4 adımlı seçilebilir frekans (20 ′′ 80 kHz Tek Kanal için; 20 ′′ 100 kHz Çift Kanal için) bitişik döngüler veya otopark ekipmanları ile çapraz konuşmayı ortadan kaldırır.
Kolay Entegre: Çift röle çıkışları bariyer kapı denetleyicileri, sayım ekranları ve otopark yönetimi yazılımı ile sorunsuz bir şekilde bağlanır.

Teknik Özellikler Özet

Parametreler	Tek kanal (LD100 / LD102)	Çifte kanal (LD200 / LD202)
Güç kaynağı	100-240V AC veya 12-24V DC	100-240V AC veya 12-24V DC
Bulma Kanalları	1	2 Bağımsız Kanallar
Yön Algılama	Kullanılamıyor	Evet (3 mod, yapılandırılabilir DIP anahtarı)
Duyarlılık Düzenlemesi	16 seviye	Kanal başına 8 seviye
Frekans Seçimi	Dört adımlı (2080 kHz)	Dört adımlı (20~100 kHz)
Relay çıkışları	2 (Varlık + Nabız/Kara)	2 (Kanal başına bir: COM + NO)
Yanıt Zamanı	10 ¢ 90 ms	10 ¢ 90 ms
Çalışma sıcaklığı	-40°C - +70°C	-40°C - +70°C
Göstericiler	Güç LED + Algılama LED	Güç LED + CH1/CH2 algılama LED'leri
Nem toleransı	% 95'e kadar RH (kondensasyonsuz)	% 95'e kadar RH (kondensasyonsuz)
Döngü İndüktansa Aralığı	20 ‰ 2000 μH	Kanal başına 20~2000 μH

Loop Montaj Kılavuzu (Park Yerleştirme)

Döngü çevresini	Tavsiye edilen kablo dönüşleri
3 ′′ 4 metre	6 dönüş
4'6 metre.	5 dönüş
6'10 metre.	4 dönüş
10-20 metre.	3 dönüş
20 metreden fazla	2 dönüş
Kurulum Notu	Çift kanallı sayım için, giriş/çıkış şeridleri boyunca 1 metre uzaklıkta döngüler monte edin; otopark trafiğinin aşınmasına dayanmak için hızlı ayarlı epoksit ile mühürleyin.

İdeal Uygulamalar (Araba Parkı Bariyeri ve Sayım Odaklaması)

Tek Kanal Kullanım Vakaları

Küçük otopark bariyer kapısı otomasyonu
Endüstriyel otopark giriş kontrolü
Konut kompleksi bariyer kapısının tetiklenmesi
Otopark yönlendirmesi için temel araç varlığı algılama

Çift Kanal Kullanım Vakaları

Otopark giriş/çıkış sayım sistemleri
Çok şeritli bariyer geçidi yönetimi
Alışveriş merkezi otoparkları için gerçek zamanlı işlenme izleme
Havaalanı otoparkları için iki yönlü trafik akışı analizi

JUTAI Araç Detektörlerini Neden Seçin?

Araç algılama konusunda 15+ yıllık uzmanlık, otopark bariyeri ve sayım ihtiyaçlarına göre tasarlanmış çözümlerle.
Kapsamlı ürün yelpazesi: temel tek kanaldan sayım için gelişmiş çift kanallı dedektörlere kadar.
Şarj öncesi sıkı testler, yoğun trafikli otopark ortamlarında güvenilirliği sağlar.
OEM / ODM özelleştirme desteği + standart sipariş esnekliği, belirli otopark düzenlerine uyarlanabilir.
2 yıllık garanti + sorunsuz entegrasyon için özel teknik destek.

Uygun Bir Örnek Seçmek

Seç.Tek KanalTemel bariyer kapısı etkinleştirme ve tek nokta varlık tespiti için.
Seç.Çift KanalOtopark giriş/çıkış sayımı, yön algılama veya çok şeritli bariyer yönetimi için.

Şimdi sipariş verin ️ Otopark operasyonlarını optimize edin

JUTAI'nin tek kanal ve çift kanal araç dedektörleri,otopark bariyer kapısı ve sayım sistemi projeleriniz için güvenilir performans.

Tek Çifte Kanal Araç Detektörü Araba Parkı Engelli Kapısı Ve Sayım Sistemi 1

Tek Çifte Kanal Araç Detektörü Araba Parkı Engelli Kapısı Ve Sayım Sistemi 2

Tek Çifte Kanal Araç Detektörü Araba Parkı Engelli Kapısı Ve Sayım Sistemi 3

Bağlantılar

Göstericiler ve anahtarlar:

Güçlü LED (Kırmızı): "Güç Aç" işaretini göstermek için aydınlatır.
CH1 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
CH2 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

Giriş süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
- JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
- UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
- Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
- JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
- Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
- LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.
Yön tanımı:
- LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.

Tek Çifte Kanal Araç Detektörü Araba Parkı Engelli Kapısı Ve Sayım Sistemi 15
