Döngü Dedektörü LD Serisi Tek ve Çift Kanallı Yüksek Hassasiyetli Hava Koşullarına Dayanıklı Muhafaza

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	Döngü Dedektörü LD Serisi yüksek hassasiyet , Döngü Dedektörü hava koşullarına dayanıklı muhafaza , Döngü Dedektörü tek çift kanal

Mesaj bırakın

Ürün Açıklaması

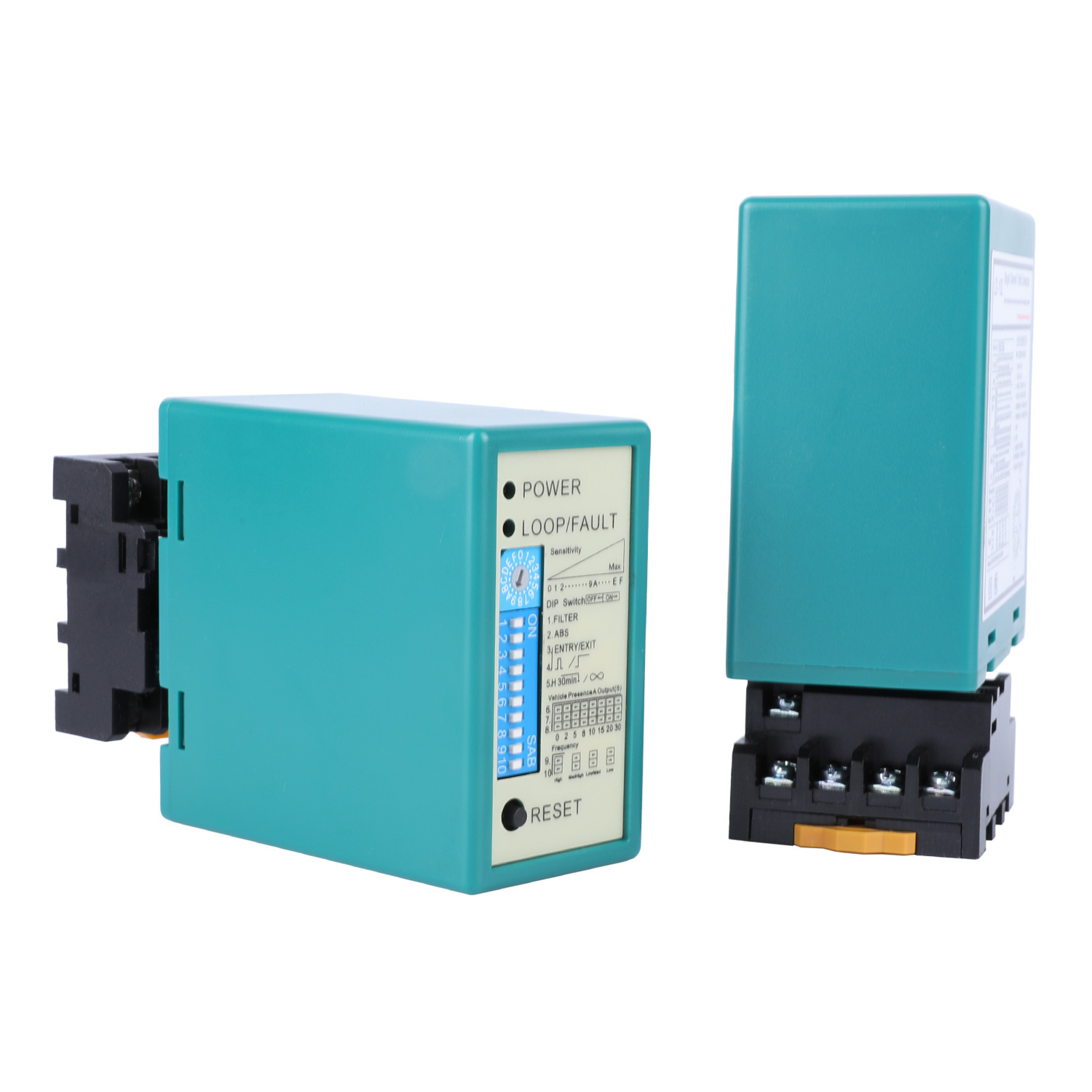

Döngü Dedektörü LD Serisi Tek ve Çift Kanallı Yüksek Hassasiyetli Hava Koşullarına Dayanıklı Muhafaza 0

Loop Detektörü LD Serisi: Yüksek Duyarlılık ve Hava Durumuna Karşı Koruma Evi ile Tek ve Çift Kanal

JUTAI LD Serisi döngü dedektörleri (tek kanallı LD100/LD102 ve çift kanallı LD200/LD202) yüksek hassasiyet ve hava koşullarına dayanıklı bir koruma ile tasarlanmış endüstriyel sınıf araç algılama çözümleridir.park yönetimi dahil olmak üzere sert dış ve iç uygulamalara uyarlanmıştırBu seri, ayarlanabilir hassas algılama ile dayanıklılığı birleştirerek yağmur, toz, aşırı sıcaklıklarda güvenilir performans sağlar.ve yoğun trafik ortamları.

LD Serisi, çeşitli algılama ihtiyaçlarını karşılamak için iki temel modeli kapsar:

Tek Kanal Modelleri (LD100 AC / LD102 DC): 16 seviyeli yüksek hassasiyet ayarlaması ile donatılmış, kapı etkinleştirme ve tek şerit algılama gibi temel varlık / darbeler algılama senaryoları için idealdir.
Çift Kanallı Modeller (LD200 AC / LD202 DC)Özellikleri: Kanal başına 8 seviye bağımsız yüksek hassasiyet + yönlü algılama, giriş/çıkış sayımı ve iki yönlü trafik izleme gibi gelişmiş kullanım durumları için tasarlanmıştır.

Tüm LD Serisi dedektörleri, park yerlerinde, yollarda ve endüstriyel bahçelerde açık hava dağıtımları için kritik olan su, toz ve korozyona karşı koruma sağlayan IP derecelendirilmiş hava geçirmez konutlara sahiptir.

Ana Özellikler (LD Serisi Temel Avantajlar)

Yüksek duyarlılık hassasiyeti: Tek kanallı modeller, 16 seviye hassasiyet ayarlaması sağlar (0,015% ~ 0,8% DL / L); çift kanallı modeller, kanal başına 8 seviye bağımsız ayarlama sağlar.Bu yüksek hassasiyet, küçük araçların (motosikletler) tespit edilmesini sağlar., kompakt otomobiller) ve büyük ağır araçlar (kamyonlar, römorklar) aynı şekilde, metal enkazından veya çevresel müdahaleden kaynaklanan yanlış tetikleri en aza indirir.
IP derecelendirilmiş hava durumuna dayanıklı konutlar: Sağlam, mühürlenmiş kaplama, su girişi, toz birikimi ve korozyona karşı koruma sağlar, endüstriyel hava durumlarına karşı standartları karşılar.ve tozlu endüstriyel ortamlar.
Çift Kanallı Yön Algılama (LD200/LD202 Özel): 3 yapılandırılabilir yön modu, araç hareket yönünü doğru bir şekilde belirler (CH1→CH2 veya CH2→CH1), giriş/çıkış sayımını ve iki yönlü trafik akışı analizini destekler.
Endüstriyel Dayanıklılık: Geniş çalışma sıcaklık aralığı (-40 °C'den +70 °C'ye) ve 95% kondansiyonsuz nem toleransı, hava durumuna dayanıklı bir kaplama ile eşleştirildiğinde, aşırı koşullarda güvenilir bir performans sağlar.
Müdahale karşıtı tasarım: 4 adımlı seçilebilir frekans (20 ′′ 80 kHz tek kanal için; 20 ′′ 100 kHz çift kanal için) bitişik döngüler, metal yapılar veya elektronik ekipmanlarla çapraz konuşmayı ortadan kaldırır.
Kolay yapılandırma ve entegrasyon: Duyarlılık, frekans ve işletim modları için DIP anahtarı kontrolü (varlık/puls/yön); hızlı kurulum için manuel sıfırlama düğmesi. Kapı denetleyicileri, trafik sayaçları ile sorunsuz bir şekilde entegre edilir,ve erişim kontrol sistemleri.
Gerçek Zamanlı Durum İzleme: Güç, algılama durumu ve döngü hataları için LED göstergeler (kısa devre / açık devre), duraklama süresini azaltmak için hızlı sorun gidermesini sağlar.

Teknik Özellikler Özet

Parametreler	Tek Kanal (LD100 / LD102)	Çift Kanal (LD200 / LD202)
Güç kaynağı	100-240V AC veya 12-24V DC	100-240V AC veya 12-24V DC
Bulma Kanalları	1	2 Bağımsız Kanallar
Duyarlılık Düzenlemesi	16 seviye (yüksek hassasiyet)	Kanal başına 8 seviye (yüksek duyarlılık)
Frekans Seçimi	Dört adımlı (2080 kHz)	Dört adımlı (20~100 kHz)
Yön Algılama	Kullanılamıyor	Evet (3 mod, yapılandırılabilir DIP anahtarı)
Hava durumuna dayanıklı	IP derecelendirilmiş hava durumuna dayanıklı konutlar	IP derecelendirilmiş hava durumuna dayanıklı konutlar
Çalışma sıcaklığı	-40°C - +70°C	-40°C - +70°C
Nem toleransı	% 95'e kadar RH (kondensasyonsuz)	% 95'e kadar RH (kondensasyonsuz)
Relay çıkışları	2 (Varlık + Nabız/Kara)	2 (Kanal başına bir: COM + NO)
Yanıt Zamanı	10 ¢ 90 ms	10 ¢ 90 ms
Döngü İndüktansa Aralığı	20 ‰ 2000 μH	Kanal başına 20~2000 μH

Döngü Kurulum Rehberi

Döngü çevresini	Tavsiye edilen kablo dönüşleri
3 ′′ 4 metre	6 dönüş
4'6 metre.	5 dönüş
6'10 metre.	4 dönüş
10-20 metre.	3 dönüş
20 metreden fazla	2 dönüş
Kurulum Notu	Hava koşullarına karşı dayanıklı ev, dış mekan montajına izin verir; yol trafiğine ve çevresel aşınmaya dayanacak şekilde hızlı ayarlı epoksitli mühürlü döngü teleri.Yol boyunca 1 metre uzaklıkta döngüler kurmak.

İdeal Uygulamalar

Tek kanal (LD100/LD102)

Dış park kapısı otomasyonu
Endüstriyel kapı etkinleştirme (depolar, yükleme iskeletleri)
Güvenlik dalga kapısı kontrolü
Erişim noktaları için temel araç varlığı algılama

Çift Kanal (LD200/LD202)

Açık hava otopark giriş/çıkış sayım sistemleri
Trafik akışının izlenmesi ve yön analizi
Ücret masası araç sınıflandırması
Endüstriyel parklarda iki şeritli erişim kontrolü
Yollar için iki yönlü trafik yönetimi

Neden JUTAI LD Serisi Loop Detektörlerini Seçin?

Yüksek duyarlılık ve hava koşullarına dayanıklı tasarım: Açık ve sert ortamlar için optimize edilmiş, algılama doğruluğunu ve dayanıklılığını sağlar.
Kapsamlı Ürün Serisi: Temel ve gelişmiş algılama ihtiyaçlarını karşılamak için tek ve çift kanallı modeller.
15+ Yıllık Uzmanlık: Araç algılama teknolojisinde uzmanlaşmış, güvenilirliği için sıkı bir sevkiyat öncesi test.
OEM/ODM desteği: Özel proje gereksinimleri için özelleştirilebilir çözümler.
2 Yıllık Garanti: 2 yıllık üretici garantisi ve özel teknik destek ile desteklenmektedir.

Doğru LD Serisi Modeli Seçimi

Seç.LD100/LD102 (Tek kanal)Dış veya iç ortamlarda yüksek hassasiyetli temel varlık/puls algılaması için.
Seç.LD200/LD202 (İki Kanal)Yüksek hassasiyetli yön algılama, giriş/çıkış sayımı veya çift bölge izleme için.

Şimdi sipariş verin.

JUTAI LD Serisi döngü dedektörleri yüksek hassasiyet, hava koşullarına dayanıklılık,ve araç tespit projeleriniz için güvenilir performans.

Döngü Dedektörü LD Serisi Tek ve Çift Kanallı Yüksek Hassasiyetli Hava Koşullarına Dayanıklı Muhafaza 1

Döngü Dedektörü LD Serisi Tek ve Çift Kanallı Yüksek Hassasiyetli Hava Koşullarına Dayanıklı Muhafaza 2

Döngü Dedektörü LD Serisi Tek ve Çift Kanallı Yüksek Hassasiyetli Hava Koşullarına Dayanıklı Muhafaza 3

Bağlantılar

Göstericiler ve anahtarlar:

Güçlü LED (Kırmızı): "Güç Aç" işaretini göstermek için aydınlatır.
CH1 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
CH2 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

Giriş süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
- JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
- UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
- Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
- JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
- Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
- LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.
Yön tanımı:
- LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.
