Kapı için Tek Kanallı Araç Algılama Sensörü, Yön Sayımı için Çift Kanallı

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-202
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini	Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

Ürün ayrıntıları

Güç Gereksinimleri	12-24V	Kendiliğinden Dönen Menzil	20-2000uh
Hassasiyet	16 Yolu Seçilebilir/ En Yüksek 0.010% Dl/L/En Düşük 2.56%	Operasyon sıcaklığı	-40 ~ +70℃
Tepki süreleri	Açma 10-90 ms/Kapatma 10-90 ms	Şartname	13.68.65.2
Vurgulamak	tek kanallı araç algılama sensörü , çift kanallı yön sayma sensörü , kapı kontrolü için loop dedektörü

Mesaj bırakın

Ürün Açıklaması

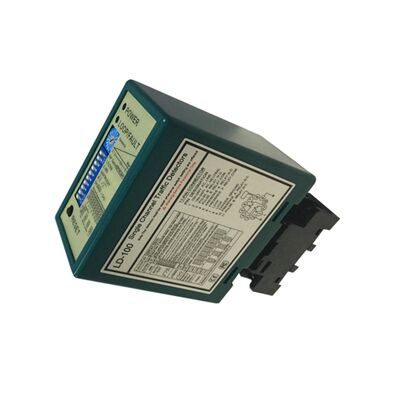

Kapı için Tek Kanallı Araç Algılama Sensörü, Yön Sayımı için Çift Kanallı 0

Araç algılama sensörü: Kapı otomasyonu için tek kanal, yön algılama ve sayım için çift kanal

JUTAI araç algılama sensörleri erişim kontrolü ve trafik yönetimi için hedefli çözümler sunar.Kapı otomasyonu için optimize edilmiş tek kanallı modeller ve yön algılama ve trafik sayımı için tasarlanmış çift kanallı varyantlarEndüstriyel düzeyde hassasiyet ve dayanıklılık ile inşa edilen bu sensörler, otoparklar, endüstriyel tesisler,konut kompleksleri, ve ücretli yerler.

Ürün yelpazemiz temel kullanım durumlarına uyarlanmıştır:

Tek Kanal Sensörleri: Tek nokta araç tespiti için tasarlanmıştır, otomatik kapı açılış/kapama, endüstriyel kapı etkinleştirme ve temel erişim kontrolü için idealdir.motosikletler, ve küçük ticari araçlar, yanlış tetikleri en aza indirmek.
Çift Kanallı Sensörler: Özellik: Aracın yolculuk yönünün (girip çıkışı) doğru bir şekilde değerlendirilmesini ve gerçek zamanlı trafik sayımını sağlayan çift bağımsız algılama bölgesi ve yapılandırılabilir yön modları.Giriş/çıkış yönetim sistemleri için mükemmel, trafik akışı analizi ve çok şeritli erişim kontrolü.

Tüm sensörler, kapı denetleyicileri, trafik sayaçları ve erişim kontrol platformları ile sorunsuz bir entegrasyonu destekler.Hava koşullarına karşı dayanıklı ev ve sert çevre koşullarına adapte olmak için geniş sıcaklık toleransı.

Temel Özellikler

Tek Kanal (Gate Otomasyon Odaklama)

Geçit Optimizli Trigger Modları: Bir defalık kapı kaldırma (pulse çıkışı) ve varlık tutma (araç geçişi sırasında kapıyı açık tutar) destekler, çarpışmaları önlemek için 10 ′′ 90 ms yanıt süresi ile.
16 seviye ayarlanabilir hassasiyet: Araç boyutlarına (motosikletlerden SUV'lara kadar) uymak için ince ayarlama algılama hassasiyeti ve metal enkazından veya bitişik yapılardan yanlış tetikleri ortadan kaldırmak.
Kolay Yapılandırma: Duyarlılık ve çalışma modları için DIP anahtar kontrolü, karmaşık bir yazılım gerekmez.
Endüstriyel düzeyde güvenilirlik: -40 °C'den +70 °C'ye kadar çalışma sıcaklık aralığı ve% 95 yoğunlaşmayan nem toleransı, dış kapı kurulumları için uygundur.

Çift Kanal (Yön algılama ve sayı odak)

3 Yapılandırılabilir Yönlendirme Modları: Giriş/çıkış sayımını ve iki yönlü trafik akışı analizini desteklemek için araç hareket yönünü (CH1→CH2 veya CH2→CH1) doğru tanımlar.
Kanal başına bağımsız 8 seviye hassasiyet: Farklı şerit koşullarına ve araç tiplerine uyarlanmak için her bir algılama bölgesinin hassasiyetini ayrı ayrı ayarlayın.
Müdahale karşıtı tasarım: 4 basamaklı seçilebilir frekans (20~100 kHz), bitişik kanallar veya döngüler arasındaki çapraz konuşmayı ortadan kaldırır ve yoğun trafik alanlarında sayım doğruluğunu sağlar.
Gerçek zamanlı sayım uyumluluğu: Park yerleri veya yollar için gerçek zamanlı işgal verileri sağlamak için trafik sayım ekranları ve yönetim yazılımı ile sorunsuz bir şekilde bütünleşir.

Evrensel Avantajlar

Hava Durumuna Karşı Dayanıklı Konutlar: Kapalı, sağlam kaplama su, toz ve korozyona karşı koruma sağlar ve dışarıda kullanmak için idealdir.
Gerçek Zamanlı Durum İzleme: Güç, algılama durumu ve döngü hataları için LED göstergeler (kısa devre / açık devre) hızlı sorun gidermesini sağlar.
Esnek Güç Seçenekleri: Kalıcı kurulumlar için 100 ′′240V AC ve geçici kurulumlar için 12 ′′24V DC (örneğin inşaat alanı kapıları) destekler.
Çifte röle çıkışları: Kapı denetleyicileri, trafik sayaçları ve diğer otomasyon ekipmanları ile güvenilir bağlantı sağlar.

Teknik Özellikler Özet

Parametreler	Tek Kanal	Çift Kanal
Bulma Kanalları	1	2 Bağımsız
Temel Fonksiyon	Kapı otomasyonu, varlık algılama	Yön algılama, trafik sayımı
Duyarlılık Düzenlemesi	16 seviye	Kanal başına 8 seviye
Yön Algılama	- Hayır.	Evet (3 mod, DIP yapılandırılabilir)
Frekans aralığı	20 ̊80 kHz	20~100 kHz
Güç kaynağı	100-240V AC / 12-24V DC	100-240V AC / 12-24V DC
Yanıt Zamanı	10 ¢ 90 ms	10 ¢ 90 ms
Çalışma sıcaklığı	-40°C - +70°C	-40°C - +70°C
Nem toleransı	% 95 RH (kondensasyon olmayan)	% 95 RH (kondensasyon olmayan)
Relay çıkışları	2 (Varlık + Nabız/Kara)	2 (1 kanal başına: COM + NO)
Döngü İndüktansa Aralığı	20 ‰ 2000 μH	Kanal başına 20~2000 μH

Döngü Kurulum Rehberi

Döngü çevresini	Tavsiye edilen kablo dönüşleri
3 ′′ 4 metre	6 dönüş
4'6 metre.	5 dönüş
6'10 metre.	4 dönüş
10-20 metre.	3 dönüş
20 metreden fazla	2 dönüş
Kurulum Notu	Çift kanallı yön algılama için, araç yolculuğu boyunca 1 metre uzaklıkta döngüler monte edin; yol trafiğinin aşınmasına dayanabilmesi için hızlı ayarlı epoksit ile mühürlenmiş teller.

İdeal Uygulamalar

Tek Kanal Kullanım Vakaları

Konut kompleksi kapı otomasyonu
Endüstriyel depo kapısının etkinleştirilmesi
Küçük otopark bariyer kapısı kontrolü
Ticari bina giriş kapısının tetiklenmesi
İnşaat alanı geçici kapı kontrolü

Çift Kanal Kullanım Vakaları

Park alanına giriş/çıkış sayım sistemleri
Alışveriş merkezi trafiği akışı yönü analizi
Ücret masası araçlarının sınıflandırılması ve sayımı
Endüstriyel park iki şeritli erişim kontrolü
Havaalanı otoparkı iki yönlü trafik yönetimi

JUTAI Araç Algılama Sensörlerini Neden Seçin?

Hedefli Çözümler: Kapı otomasyonu için tek kanallı modeller, yön algılama ve sayma için çift kanallı gereksiz özellikler yok, maliyetleri azaltıyor.
Endüstriyel derecede dayanıklılık: Hava koşullarına karşı dayanıklı ev ve geniş sıcaklık toleransı, sert ortamlarda güvenilir bir performans sağlar.
Kolay Entegre: Standart kapı denetleyicileri, trafik sayaçları ve erişim kontrol sistemleri ile uyumludur.
15+ Yıllık Uzmanlık: Araç algılama teknolojisinde uzmanlaşmış, kalite güvencesi için sıkı kargo öncesi testleri ile.
Özelleştirme Desteği: Özel proje gereksinimlerini karşılamak için OEM/ODM hizmetleri mevcuttur.
2 Yıllık Garanti: 2 yıllık üretici garantisi ve özel teknik destek ile desteklenmektedir.

Uygun Bir Örnek Seçmek

Seç.Tek KanalTemel kapı otomasyonu ve tek nokta varlık tespiti için sensörler.
Seç.Çift KanalYön algılama, trafik sayımı veya çok şeritli erişim kontrolü için sensörler.

Şimdi sipariş verin.

Ücretsiz numuneler talep etmek, özelleştirilmiş teklifler almak veya teknik ayrıntılara bakmak için bugün bizimle iletişime geçin.Kapı otomasyonu ve trafik sayım projeleriniz için güvenilir performans.

Kapı için Tek Kanallı Araç Algılama Sensörü, Yön Sayımı için Çift Kanallı 1

Kapı için Tek Kanallı Araç Algılama Sensörü, Yön Sayımı için Çift Kanallı 2

Kapı için Tek Kanallı Araç Algılama Sensörü, Yön Sayımı için Çift Kanallı 3

Bağlantılar

Göstericiler ve anahtarlar:

Güçlü LED (Kırmızı): "Güç Aç" işaretini göstermek için aydınlatır.
CH1 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.
CH2 algılama LED:
- Sürekli Açık: Aracın tespit edildiğini gösterir.
- Yavaş yanıp sönen: Döngünün kısa devreye girdiğini veya döngüden sonra yeterince dönmediğini gösterir.
- Hızlı yanıp sönen: Döngü açık devre veya döngüden sonra aşırı bükülmeleri gösterir.

Duyarlılık Seçimi:

Duyarlılık ve frekans ayarlaması, 7 yönlü bir dip anahtarı ve 10 yönlü bir dip anahtarı ayarları ile kolaylaştırılır.
Kullanıcılar, sağlanan tablolara göre dip anahtarlarının konumlarını yapılandırarak 8 farklı hassasiyet ayarından seçim yapabilirler.
6, 7 ve 8 dip anahtarları CH1 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında değiştiriyor.
3, 4 ve 5 dip anahtarları, CH2 hassasiyetini 0.8 (en az hassas) ile 0.015 (en hassas) arasında kontrol eder.

3. Değiştirici 1=S1: Kanal 1 Loop Fonksiyon Seçimi (10 yönlü dip anahtarı)

(1) (Switch 1) DIP 1 & DIP 2 Her iki römork için özel hassasiyet artışı (her iki kanal).

(2) ((Konuşturma 1=S1) D3, D4, D5 ve (Konuşturma 2=S2) D1, D2 Özel Yapılandırma İşlevleri (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod, iki döngü algılama ayrılmıştır)

(3) ((Konuşturma 1=S1) D6 & D7 & D8 ve (Konuşturma 2=S2) D3 & D4 & D5 CH1 ve CH2 Duyarlılık Seçimi Ayarlama (Sekiz Seviye Seçimi).

(4) ((Konuşturma 1=S1) D9 & D10 ve (Konuşturma2=S2) D6, D7 Düzenleme Frekansı (20 K'dan 100 KHz'ye kadar).

* Yeniden ayarlama düğmesi: Lütfen dikkat: LD-200 dip anahtarlarına ayar değişikliği yapıldığında her defa yeniden ayarlanmalıdır.

Kurulum önlemleri ve sorun giderme:

Bobin Kesme Boyutu ve Yerleştirme Kılavuzları sağdaki diyagramda gösterildiği gibi.
İndüksiyon bobini için toplam uzunluğu 500 metreye kadar olan ferromanyetik tel kullanılması önerilir.
Bobinin kesim boyutu, 1,0 ila 2,0 metre uzunluğunda ve 0,8 ila 1,2 metre genişliğinde bir dikdörtgen olmalıdır ve mümkün olduğunca köşelerde dik açılardan kaçınılmalıdır.
Temel tipik bobin dönüşlerinin önerilen kurulum genel görünümü:

Kurulum sırasında, lütfen ürün fişi ve soketi dikey yönde tutun

Uygulama

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmıştır ve birçok tek kanal giriş ve çıkış senaryosu için idealdir.JUTAI Tek kapı denetleyici (Model) ile entegre edildiğinde: AC-11), JUTAI kapı bariyeri (Model: BR-110) ve JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9), yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11) ile birlikte,Tek kanal giriş/çıkış erişim kontrol sistemleri için sorunsuz bir çözüm oluşturur..

Çalışma prensibi şöyledir:

Giriş süreci:
- Bir araba topluluğa veya otoparka girdiğinde, iki sarmal sarmal aynı anda basılır.
- JUTAI Çift Kanal Döngü Detektörü (LD-200/202) girişte bulunan UHF okuyucuyu çalıştırır.
- UHF okuyucu kart kimliğini okur ve Wiegand çıkışı ile denetleyiciye (AC-11) gönderir.
- Kontrolör kimliğin geçerliliğini doğrular ve geçit bariyerini açmak için bir röle sinyali gönderir.
- Araba topluluğa veya otoparka giriyor ve bariyer kapısından geçerken bariyer kolu otomatik olarak düşüyor.
- JUTAI Tek Kanal Döngü Detektörü (LD-100/102), bu süreç sırasında güvenlik ve kırılma karşıtı işlevselliği sağlar.
Çıkış Süreci:
- Bir araba topluluktan veya otoparktan çıktığında, içindeki UHF okuyucusunun yanından geçer.
- LD-200/LD-202, kartı okuyan ve kimliği denetleyiciye gönderen UHF okuyucuyu tetikler.
- Kontrolör kimliğin geçerliliğini doğrular ve arabanın çıkması için kapı bariyerini açmak için bir röle sinyali gönderir.
- Araba bariyer kapısından geçerken, bariyer kolu otomatik olarak düşer.
- LD-100/102, bu süreç sırasında güvenlik ve kırılma karşıtı işlevsellik sağlar.
Yön tanımı:
- LD-200/LD-202'nin Yön Tanımlama Fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar.Böylece sadece giriş veya çıkış kayıtları sistemde kaydedilir..

JUTAI LD-200/202 Çift Kanal Döngü Detektörü ayrıca iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Giriş ve çıkışta bir bariyer ve bir uzun menzilli okuma cihazı vardır..

Bu kurulumda, bir döngü bobini okuyucuyu tetiklemek ve kartı okumak için kullanılırken, diğer döngü bobini bariyerin kırılma karşıtı fonksiyonuna adanmıştır.LD-200/202'yi iki bağımsız döngü dedektörü olarak kullanarak, ekonomik açıdan potansiyel bir maliyet tasarrufu yararı vardır. Bu kurulum, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerinin bir kısmını azaltır.

Bu işlevsellik LD-200/202'nin Bağımsız Çalışma Modu özelliğini etkinleştirerek elde edilir ve bu ikili kapasitede etkili bir şekilde çalışmasını sağlar.
