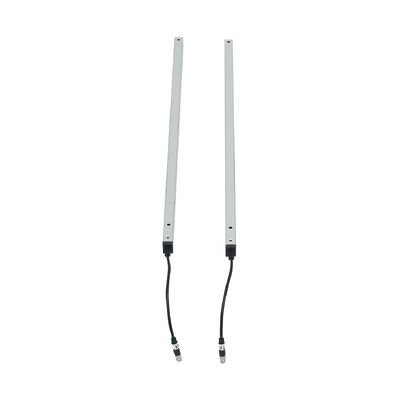

Kapı Boşluğu Koruması ve Personel Güvenliği Tespiti için Emniyet Işık Perdesi Sensörleri
| Menşe yeri | Çin |
|---|---|
| Marka adı | JUTAI |
| Sertifika | CE |
| Model numarası | CL20-8L |
| Belge | CL05-8L User Manual.pdf |
| Min sipariş miktarı | 1 |
| Fiyat | negotiable |
| Ambalaj bilgileri | karikatür |
| Teslim süresi | 5 - 8 iş günü |
| Ödeme koşulları | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Yetenek temini | Ayda 1000 parça |
Ürün ayrıntıları
| IP Derecelendirmesi | IP67 | İşlev | körleme |
|---|---|---|---|
| Algılama mesafesi | 8m | Malzeme | Alüminyum Alaşım |
| Özellik | Korozyona Dayanıklı | Güç Gerilimi | DC12-24v |
| Çalışma Sıcaklığı | -20 ~ 60 ℃ | Çalışma Akımı | < 50mA |
| Çıkış | No/Nc, COM | Çalışma akımı | <20mA@DC12V-24V |
| Şartname | 2000*21*15mm | ||
| Vurgulamak | ip67 güvenlik ışığı perde,kapı boşluğu koruma ışık sensörü,personel güvenliği tespit ışık perdesi |
||
Ürün Açıklaması
Kapı Aralığı Koruma ve Personel Güvenliği Tespiti İçin Güvenlik Işık Perdesi Sensörleri
Kapı Aralığı Koruma ve Personel Güvenliği Tespiti İçin Güvenlik Işık Perdesi
JUTAI CL20-8L Güvenlik Işık Perdesi, kapı aralığı tehlikelerini gidermek ve personel güvenliğini sağlamak için tasarlanmış profesyonel bir koruyucu algılama cihazıdır. Verici ve alıcı arasında görünmez bir 8 ışınlı ışık ağı oluşturur, personel, nesneler veya ekipmanlar kapı aralığına veya algılama alanına girdiğinde anında güvenlik tepkileri (örneğin, kapı ters çevirme, durdurma) tetikler. Otomatik kapılar, panjur kapılar, hızlı kapılar ve endüstriyel giriş kapıları için uygundur, ticari ve endüstriyel ortamlarda sıkışma, ezilme ve çarpışma kazalarını etkili bir şekilde önler.
Temel Özellikler
| Parametre | Özellik |
|---|---|
| Model | CL20-8L |
| Çalışma Gerilimi | DC12-24V |
| Çalışma Akımı | Verici: <65mA @DC12V; Alıcı: <20mA @DC12V |
| Çıkış Yapılandırması | NO/NC röle çıkışı (varsayılan NO, NC'ye yapılandırılabilir) |
| Koruma Sınıfı | IP67 (toz geçirmez + su geçirmez) |
| Gövde Malzemesi | Alüminyum alaşım |
| Çalışma Aralığı (Verici'den Alıcı'ya) | 1-8m |
| Maksimum Koruma Yüksekliği | 1729mm |
| Fotokomül Sayısı | 8 ışın |
| Kablo Uzunluğu | Verici: 8m; Alıcı: 4m |
| Konnektör Tipi | Verici: 5-pin M8 erkek konnektör; Alıcı: 5-pin M8 erkek konnektör |
| Çalışma Sıcaklığı | -20°C ~ +60°C |
| Anahtar Fonksiyon | Kapı aralığı koruması + personel güvenliği tespiti + Boşaltma Modu (yanlış alarm önleme) |
| LED Durum Göstergeleri | Verici: Sabit mavi (normal çalışma); Hızlı kırmızı yanıp sönme (voltaj <9V or>28V) Alıcı: Sabit kırmızı (nesne/personel engellendi); Sabit mavi (engel yok); Mavi yanıp sönme (ilk güç açma, verici-alıcı hizalama hatası) |
Anahtar Fonksiyonlar ve Avantajlar
1. Kapı Aralığı Koruması Uzmanlığı
- Kapı aralığı tehlikelerini hedefler: Kapı kapanırken aralıktaki el, kol, bacak veya nesnelerin sıkışmasını önler (panjurlu kapılar, hızlı kapılar ve otomatik kapılar için idealdir)
- Boşaltma Modu desteği: Kapı aralığı yapılarına uyum sağlar ve normal kapı çalışmasından kaynaklanan yanlış alarmları önlemek için güvenlik tepkilerini tetiklemeden ilk kanalı engeller
2. Güvenilir Personel Güvenliği Tespiti
- 8 ışınlı tam kapsama: Kapı alanındaki güvenlik kör noktalarını ortadan kaldırır, algılama bölgesine giren personeli veya nesneleri doğru bir şekilde tespit eder
- Anında tepki: Işın kesintisinde kapı ters çevirme/durdurmayı hemen tetikler, yüksek riskli senaryolar için zaman gecikmesi bırakmaz
3. Dayanıklı ve Uyarlanabilir Tasarım
- IP67 koruması: Toza, su sıçramalarına ve geçici daldırmalara dayanıklıdır, iç/dış mekan endüstriyel ortamlar için uygundur
- Geniş sıcaklık aralığı: Düşük sıcaklıktaki (-20°C) soğuk hava depolarında veya yüksek sıcaklıktaki (+60°C) atölye ortamlarında kararlı çalışır
- Sağlam alüminyum alaşımlı kabuk: Uzun süreli kullanım için mekanik aşınmaya, titreşime ve korozyona dirençlidir
4. Kolay Kurulum ve Yapılandırma
- Renk kodlu kablolama: Profesyonel rehberlik olmadan bağlantıyı basitleştirir
- Ayarlanabilir montaj: Farklı kapı çerçevesi yapılarına uyar, hızlı konumlandırma için net montaj deliği göstergeleri ile
- Yapılandırılabilir çıkış: Çeşitli kapı kontrol sistemlerine uyum sağlamak için basit işlemle NO/NC anahtarlamayı destekler
Kablolama Kılavuzu
| Bileşen | Tel Rengi | Fonksiyon | Notlar |
|---|---|---|---|
| Verici | Kırmızı | DC12-24V Pozitif Güç Kaynağı | Güç kaynağının pozitif terminaline bağlayın |
| Verici | Siyah | Toprak (GND) | Güç kaynağının negatif terminaline bağlayın |
| Verici | Yeşil | Yedek | Temel kullanımda bağlantı gerekmez |
| Verici | Sarı | Yedek | Temel kullanımda bağlantı gerekmez |
| Verici | Beyaz | Yedek | Temel kullanımda bağlantı gerekmez |
| Alıcı | Kırmızı | DC12-24V Pozitif Güç Kaynağı | Verici güç bağlantısı ile aynı |
| Alıcı | Siyah | Toprak (GND) | Verici toprak bağlantısı ile aynı |
| Alıcı | Yeşil | NO/NC Çıkışı (Varsayılan NO) | Kapı kontrol sistemi sinyal girişine bağlayın |
| Alıcı | Sarı | Yapılandırılabilir NC | Boşaltma Modu kurulumu aracılığıyla etkinleştirin |
| Alıcı | Beyaz | COM (Ortak Terminal) | NO/NC çıkışı için eşleşen terminal |
Boşaltma Modu ve NC Yapılandırma Adımları
- Cihazı açın (kablolamanın doğru olduğundan emin olun)
- Güç açıldıktan sonra 1 dakika içinde, alıcının Yeşil telini GND'sine (Siyah tel) beş kez dokunun
- Etkinleştirildiğini doğrulamak için alıcının Kırmızı ışığının yanıp sönmesini izleyin: Sarı tel NC moduna geçer ve Boşaltma Modu etkinleştirilir
Uygulama Senaryoları
- Otomatik kapılar (ticari binalar, endüstriyel atölyeler)
- Panjurlu kapılar (depolar, perakende mağazaları, lojistik merkezleri)
- Hızlı kapılar (üretim hatları, temiz odalar, soğuk hava depoları)
- Endüstriyel giriş kapıları (fabrika atölyeleri, yükleme rampaları)
- Kaldırma ekipmanı kapıları (asansörler, kapı yapılı hidrolik liftler)
Sorun Giderme
| Hata Belirtileri | Olası Nedenler | Çözümler |
|---|---|---|
| Güç açıldıktan sonra alıcının mavi ışığı yanıp sönüyor | Verici ve alıcı hizalanmamış | Paralel hizalamayı sağlamak için her iki ünitenin konumunu yeniden ayarlayın |
| Vericinin kırmızı ışığı hızlı yanıp sönüyor | Güç kaynağı voltajı <9V or>28V | DC12-24V gereksinimlerini karşılamak için güç kaynağını kontrol edin ve stabilize edin |
| Işık perdesi normal çalışıyor, ancak kapıda sıkışma önleme eylemi yok | Kablolama hatası (örneğin, NO/NC güç pozitifine bağlı) | Kablolama Kılavuzuna göre kablolamayı yeniden kontrol edin; çıkış terminallerini güç pozitifine bağlamaktan kaçının |
| Boşaltma Moduna girilemiyor | 1. Kapı inişi sırasında ışık sızması 2. En alt ışın döküntüler tarafından engellenmiş 3. Kapı/engel minimum sürekli engelleme mesafesini karşılamıyor |
1. Işık sızmasını önlemek için kapı contalarını sabitleyin 2. Işını engelleyen döküntüleri temizleyin 3. Sürekli engelleme mesafesi gereksinimlerini karşılamak için kapıyı veya engeli ayarlayın |
Kullanım ve Bakım Uyarıları
- Girişim veya hasarı önlemek için bağlantı kablolarını yüksek voltajlı/yüksek akımlı iletkenlerden uzak tutun
- Algılama hatasını önlemek için toz, yağ lekeleri veya yoğuşmayı gidermek üzere verici/alıcı lenslerini düzenli olarak kuru, yumuşak bir bezle silin
- Kabloları kuvvetlice bükmeyin, döndürmeyin veya çekmeyin; kızılötesi lensleri çizmekten kaçının
- Yanlış tetiklemeleri önlemek için doğrudan güneş ışığının veya diğer kızılötesi ışık kaynaklarının alıcıya parlamasını önleyin
- Boşaltma Modu için kullanılan kapı veya engelin minimum sürekli engelleme mesafesi gereksinimini karşıladığından emin olun
Teknik destek, özelleştirme veya toplu siparişler için resmi web sitemizi ziyaret edin:
https://www.accesssecuritysolution.com/
Müşteri Başarı Hikayeleri
"JUTAI'nin sensörü soğuk hava depomuzdaki kesintileri ortadan kaldırdı. IP67 derecesi, -25°C'de bile güvenilir çalışma sağladı."
"Çift mod özelliği, mevcut altyapımıza sorunsuz entegrasyon sağladı. Kurulum zahmetsizdi!"
"JUTAI'nin CE sertifikalı sensörü, bakım maliyetlerini %30 azaltırken güvenlik standartlarımızı karşıladı."
"JUTAI'nin 16 ışınlı sensörünü kurduktan sonra, konveyörle ilgili olaylarda %100 azalma gördük."
"Sensörün hızlı tepki süresi (<=20ms) yüksek hızlı operasyonlar sırasında işçileri robot kolu çarpışmalarından korudu."
"IP67 alüminyum gövde, gıda işleme hatlarımızdaki suyu dirençle karşılıyor ve doğruluğu koruyor."
"JUTAI'nin sensörü, AGV çarpışma önlemeyi iyileştirerek kesintiyi %25 azalttı."
"Sensör, tatbikatlar sırasında personel güvenliğini tehlikeye atmadan yangın kapılarının güvenli bir şekilde kapanmasını sağlıyor."
