Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi

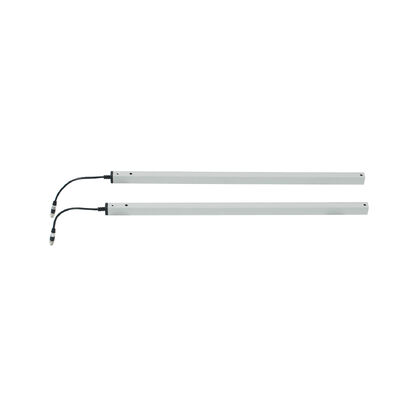

  • Professional Safety Light Curtain System for Material Handling and Automated Door Safety
  • Professional Safety Light Curtain System for Material Handling and Automated Door Safety
Menşe yeri Çin
Marka adı JUTAI
Sertifika CE
Model numarası CL20-8L
Belge CL05-8L User Manual.pdf
Min sipariş miktarı 1
Fiyat negotiable
Ambalaj bilgileri karikatür
Teslim süresi 5 - 8 iş günü
Ödeme koşulları T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini Ayda 1000 parça
Ürün ayrıntıları
IP derecelendirmesi IP67 İşlev körleme
algılama mesafesi 8m Malzeme Alüminyum Alaşım
Özellik Korozyona dayanıklı Güç Gerilimi DC12-24V
Çalışma Sıcaklığı -20 ~ 60 ℃ Çalışma Akımı < 50mA
Çıkış No/Nc, COM Çalışma akımı <20mA@DC12V-24V
Şartname 2000*21*15mm
Vurgulamak

IP67 güvenlik ışığı perde sistemi

,

malzeme taşıma ışık perdesine

,

Otomatik kapı güvenlik perdesi
Mesaj bırakın
Ürün Açıklaması



Ürün Tanımı


Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 0


Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi

JUTAI CL20-8L Profesyonel Güvenlik Işık Perde Sistemi, malzeme işleme senaryoları ve otomatik kapı güvenliği için tasarlanmış özel bir koruyucu algılama çözümüdür.Yayıcı ile alıcı arasında 8 ışınlı görünmez koruyucu bir ızgara oluşturur., personel, malzemeler veya aletler algılama alanına girdiklerinde anında güvenlik tepkilerini tetikler (örneğin, ekipman durması, kapı geri dönüşü).Ya da malzeme işleme akışlarında çarpışma kazaları (konveyörler), AGV'ler, yükleme iskeletleri) ve otomatik kapı işlemleri (hızlı kapılar, rulo panjurlar), endüstriyel ve ticari ortamlarda kritik bir güvenlik bileşeni olarak hizmet vermektedir.

Temel Özellikler (Detaylı Parametreler Tablosu)

Parametreler Spesifikasyon
Model CL20-8L
Çalışma Voltajı DC12-24V
Çalışma akımı Göndericisi: <65mA @DC12V; Alıcısı: <20mA @DC12V
Çıktı Yapılandırması NO/NC röle çıkışı (varsayılan NO, NC'ye yapılandırılabilir); COM terminali dahil
Koruma derecesi IP67 (toz geçirmez + su geçirmez)
Konut malzemeleri Alüminyum alaşımı
Çalışma aralığı (vericiden alıcıya) 1-8m
En yüksek koruma yüksekliği 1729 mm
Fotocelerin sayısı 8 kiriş
Kablo Uzunluğu İletici: 8m Alıcı: 4m
Bağlantı tipi Göndericisi: 5 kutuplu erkek M8 bağlantısı Alıcı: 5 kutuplu erkek M8 bağlantısı
Çalışma sıcaklığı -20°C ~ +60°C
Ana fonksiyon Malzeme işleme güvenliği koruması + otomatik kapı sıkma karşıtı + boşaltma modu (sahte alarm karşıtı)
LED Durum Göstericileri Iletken: Sabit mavi (normal çalışma); Hızlı yanıp sönen kırmızı (gerileme < 9V veya > 28V)

Alıcı: Sabit kırmızı (objek / personel engellendi); Sabit mavi (hiç bir engel yok); Yanıp sönen mavi (ilk güç, emitör-alıcı hizalaması)

Ana fonksiyonlar ve avantajlar (Açık Noktalar)

1Malzeme İşleme Güvenliği Koruma

  • Dinamik iş akışlarına uyarlanır: Taşıyıcıların, AGV'lerin veya yükleme iskeletlerinin yakınında personel veya malzemeleri tespit eder ve çarpışmalardan kaçınmak için ekipmanların durdurulmasını tetikler.
  • Geniş kapsama: 1729 mm koruma yüksekliği malzeme aktarım alanlarını kapsar ve düşen malların veya kazara müdahale tehlikelerinin önlenmesini sağlar.

2Otomatik Kapı Çizikle Mücadele Uzmanlığı

  • Kapı operasyonu risklerini hedefler: Otomatik kapı kapanışı sırasında ellerin, uzuvların veya malzemelerin sıkılmasını önler (hızlı kapılar, rulo panjurlar).
  • Blank Modu: Güvenlik yanıtlarını tetiklemeden ilk kanalı engeller, kapı boşluğu yapısına adapte olur ve normal kapı işlevinden sahte alarmlardan kaçınır.

3Sağlam ve güvenilir performans

  • IP67 koruması: Toz, su sıçramasına ve sert endüstriyel ortamlara dayanıklı, sık toz veya nemli malzeme işleme alanları için uygundur.
  • Geniş sıcaklık uyarlanabilirliği: Düşük sıcaklıklı soğuk depolama veya yüksek sıcaklıklı atölyede (-20 °C ~ +60 °C) istikrarlı bir şekilde çalışır.
  • Dayanıklı yapı: Alüminyum alaşım kabuğu mekanik aşınmaya, titreşimlere ve malzeme işleme ekipmanlarının korozyona dayanır.

4. Kolay Entegrasyon & Operasyon

  • Renkli kablolama: Malzeme işleme kontrol sistemlerine ve otomatik kapı panellerine bağlantıyı basitleştirir (Tüm detaylar Kablolama Kılavuzunda).
  • İçgörülü LED göstergeler: Profesyonel araçlar olmadan hızlı durum kontrollerini (normal / engellendi / yanlış hizalanma / voltaj sorunları) sağlar.
  • Yapılandırılabilir çıkış: Farklı kontrol sistemi gereksinimlerine uymak için basit işletim yoluyla NO/NC anahtarlamasını destekler.

Kablolama Kılavuzu (Standart Tablo)

Bileşen Tel rengi Görev Notlar
Göndericisi Kırmızı DC12-24V pozitif güç kaynağı Güç kaynağı pozitif terminaline bağlayın
Göndericisi Siyah Yer (GND) Güç kaynağı negatif terminalini bağlayın
Göndericisi Yeşil Rezerv Temel kullanım için bağlantıya gerek yok
Göndericisi Sarı Rezerv Temel kullanım için bağlantıya gerek yok
Göndericisi Beyaz Rezerv Temel kullanım için bağlantıya gerek yok
Alıcı Kırmızı DC12-24V pozitif güç kaynağı İletici güç bağlantısı ile aynı
Alıcı Siyah Yer (GND) İletici yer bağlantısı ile aynı
Alıcı Yeşil NO/NC Çıktısı (Özgün NO) Malzeme taşıma/kapı kontrol sistemi sinyal girişine bağlanın
Alıcı Sarı Yapılandırılabilir NC Blank Mode ayarıyla etkinleştir
Alıcı Beyaz COM (Ortaq Terminal) NO/NC çıkışı için eşleştirme terminali

Önemli Bir Uyarı

  • NO/NC terminallerini güç kaynağı pozitif terminaline bağlamayın, çünkü bu optik röleye zarar verecektir.

Boşaltma Modu ve NC Yapılandırma Adımları

  1. Sistemi çalıştırın ve doğru kablolamayı onaylayın.
  2. 1 dakika içinde, alıcının yeşil teline GND'sine (Siyah tel) beş kez dokunun.
  3. Alıcının aktifleşmesini onaylamak için kırmızı ışığın yanıp söndüğünü gözlemleyin: Sarı tel NC moduna geçiyor ve Blank Modu etkinleştirildi.

Uygulama Senaryoları (Hedef Listesi)

Malzeme İşlemleri

  • Taşıyıcı sistemleri (yükleme/toplama noktaları, transfer istasyonları)
  • Otomatik Yönlendirilmiş Araç (AGV) yolları
  • Yükleme iskeletleri (malzeme transfer kapıları)
  • Paketleme hatları (hareketli makinelerin yakınında)
  • Depolama / geri alma sistemi erişim noktaları

Otomatik Kapılar

  • Hızlı kapılar (üretim hatları, lojistik merkezleri)
  • Rulo panjurlu kapılar (depolar, perakende arka girişleri)
  • Endüstriyel bölüm kapıları (fabrika atölyeleri)
  • Soğuk depolama kapıları (malzeme depolama tesisleri)

Sorun giderme (Sorun çözme tablosu)

Hata Belirtileri Muhtemel Nedenler Çözümler
Alıcı'nın mavi ışığı, güçlendikten sonra yanıp söner. Emitör ve alıcı yanlış hizalanmış. Paralel hizalama sağlamak için her iki ünitenin konumunu yeniden ayarlayın
İletici'nin kırmızı ışığı hızlı yanıp sönüyor. Güç kaynağı voltajı < 9V veya > 28V DC12-24V gereksinimlerini karşılamak için güç kaynağını kontrol edin ve dengeleyin.
Işık perdesinin normal çalışması, ancak güvenlik hareketi yok (alet/kapı) Kablolama hatası Kablolama Rehberi ile kablolama yeniden kontrol; NO / NC doğru kontrol sinyali terminaline bağlı olduğundan emin olun
Boşaltma Moduna girmek mümkün değil 1. Kapı iniş sırasında ışık sızıntısı

2En alt kiriş enkaz/malzemeler tarafından engellenmiştir.

3. Kapı / engelleme minimum sürekli engelleme mesafesini karşılamıyor		 1. Işık sızmasını önlemek için kapı mühürleme tamir

2Parlak kalıntılar veya ışını engelleyen malzemeler.

3. Sürekli engelleme mesafe gereksinimlerini karşılamak için kapı veya engelli ayarlamak

Kullanım ve Bakım Uyarıları (Anahtar Hatırlatmalar)

  • Kabloları yüksek voltajlı/yüksek akımlı iletkenlerden uzak tutun.
  • Tozu, malzeme kalıntılarını veya kondansiyonu çıkarmak için emitör/receiver lenslerini kuru, yumuşak bir bezle düzenli olarak silin.
  • Kabloları kuvvetle bükmeyin, bükmeyin veya çekmeyin; kızılötesi lensleri çizmekten kaçının.
  • Doğrudan güneş ışığının veya diğer kızılötesi ışık kaynaklarının alıcıya ulaşmasını engelleyin (sahte tetiklerden kaçının).
  • Blank Mode için kullanılan kapının veya engelin minimum sürekli bloklama mesafesine uygun olduğundan emin olun.
Teknik destek, özelleştirme veya toplu sorular için resmi web sitemizi ziyaret edin:https://www.accesssecuritysolution.com/

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 1




Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 2


Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 3

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 4

Müşteri Başarı Hikayeleri

1Soğuk depolama dev: -25°C'de güvenilir çalışma
"JUTAI'nin sensörü soğutucu depolama tesisimizdeki duraklama süresini ortadan kaldırdı. IP67 derecesi -25°C'de bile güvenilir çalışmayı sağladı".
Michael Chen, Depo Müdürü,Önde gelen soğuk zinciri lojistik sağlayıcısı

2Otomotiv Üretimi Lider: Kesintisiz Entegrasyon
"İki modlu özellik, mevcut altyapımızla sorunsuz bir şekilde bütünleşmemizi sağladı.
Lisa Wang, Güvenlik Mühendisi,Küresel Otomotiv Üreticisi

3İlaç Fabrikası: Uyum ve Verimlilik
"JUTAI'nin CE sertifikalı sensörü güvenlik standartlarımızı karşılarken bakım maliyetlerini% 30 oranında düşürdü".
David Li, fabrika müdürü.Uluslararası İlaç Kurumu

4E-ticaret Depo: Kaza - Serbest İşlemler
"JUTAI'nin 16 ışınlı sensörünü kurduktan sonra, konveyörle ilgili olayların %100 azaldığını gördük".
Sarah Zhang, Güvenlik Subayı,En iyi e-ticaret yerine getirme merkezi

5Ağır Makine Üreticisi: İşletmeci Güvenliği Geliştirildi
"Sensörün hızlı tepki süresi (<=20 ms) işçileri yüksek hızda işlem yaparken robot kollarının çarpışmasından korudu".
John Wu, Mühendislik Müdürü,Endüstriyel ekipman üreticisi

6Gıda İşleme Tesisi: Hijyenik ve Dayanıklı
"IP67 alüminyum kaplama, gıda işleme hatlarımızdaki suya dayanıklı olup, aynı zamanda doğruluğu da koruyor".
Emily Chen, Kalite Güvenliği Müdürü,Global Gıda ve İçecek Şirketi

7Otomatik Depo: AGV Navigasyon Güvenliği
"JUTAI'nin sensörü AGV çarpışmasını önlemeyi iyileştirdi, duraklama süresini %25 azalttı".
Kevin Liu, lojistik müdürü.Otomatik Depolama Çözümleri Sağlayıcı

8Yangın ve güvenlik sağlayıcısı: Yangın kapısı uyumluluğu
"Sensör, antrenman sırasında personel güvenliğini tehlikeye atmadan yangın kapılarının güvenli bir şekilde kapanmasını sağlar".
-Jason Zhou, Teknik Lider.Yangın Koruma Sistemleri Şirketi




Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 5

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 6

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 7

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 8

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 9

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 10

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 11

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 12

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 13

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 14
Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 15
Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 16

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 17

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 18
Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 19

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 20

Malzeme işleme ve otomatik kapı güvenliği için profesyonel güvenlik ışık perde sistemi 21
