Soğuk depolama ve endüstriyel yüksek hızlı kapılar için IP67 dereceli fotoelektrik bariyer
| Menşe yeri | Çin |
|---|---|
| Marka adı | JUTAI |
| Sertifika | CE |
| Model numarası | CL20-8L |
| Belge | CL05-8L User Manual.pdf |
| Min sipariş miktarı | 1 |
| Fiyat | negotiable |
| Ambalaj bilgileri | karikatür |
| Teslim süresi | 5 - 8 iş günü |
| Ödeme koşulları | T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay |
| Yetenek temini | Ayda 1000 parça |
Ürün ayrıntıları
| IP Derecelendirmesi | IP67 | İşlev | körleme |
|---|---|---|---|
| Algılama mesafesi | 8m | Malzeme | Alüminyum Alaşım |
| Özellik | Korozyona Dayanıklı | Güç Gerilimi | DC12-24v |
| Çalışma Sıcaklığı | -20 ~ 60 ℃ | Çalışma Akımı | < 50mA |
| Çıkış | No/Nc, COM | Çalışma akımı | <20mA@DC12V-24V |
| Şartname | 2000*21*15mm | ||
| Vurgulamak | Soğuk depolama için IP67 fotoelektrik bariyer,endüstriyel yüksek hızlı kapı ışık perdesine,IP67 derecesi olan boşaltma ışığı perde |
||
Ürün Açıklaması

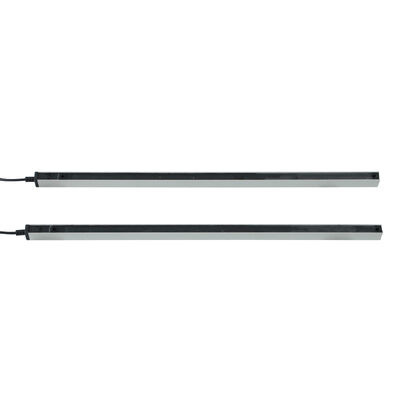

Soğuk Depo ve Endüstriyel Yüksek Hızlı Kapılar İçin IP67 Dereceli Fotoelektrik Bariyer
JUTAI CL Serisi Fotoelektrik Bariyer, soğuk depo ortamları ve endüstriyel yüksek hızlı kapılar için özel olarak tasarlanmış profesyonel bir kızılötesi güvenlik çözümüdür. Verici ve alıcı arasında görünmez bir ışık huzmesi ağı yansıtarak, içeri girildiğinde anında güvenlik tepkileri (kapı ters çevirme, ekipman durdurma) tetikler ve sıkışma, ezilme veya çarpışma kazalarını etkili bir şekilde önler. IP67 koruması, geniş sıcaklık adaptasyonu ve çift çalışma modu ile soğuk depo tesislerinin ve yoğun trafikli endüstriyel kapı alanlarının zorlu koşullarında güvenilir performans sunar.
Temel Özellikler
| Parametre | Özellik |
|---|---|
| Model Serisi | CL05, CL10, CL15, CL20, CL25 (-8L/-16L soneki ile) |
| Koruma Yüksekliği | 500mm - 2500mm (modele bağlı) |
| Huzme Sayısı | 8 huzme veya 16 huzme |
| Huzme Aralığı | 100mm |
| Tespit Aralığı | 8m'ye kadar (vericiden alıcıya) |
| Tespit Hassasiyeti | 50mm kadar küçük nesneleri algılar |
| Tepki Süresi | ≤20ms |
| Güç Kaynağı | 12-24VDC ±10% |
| Çalışma Akımı | Verici: <65mA @DC12V; Alıcı: <20mA @DC12V |
| Çıkış Yapılandırması | 1 güvenlik rölesi (NO/NC seçilebilir) + COM terminali |
| Koruma Derecesi | IP67 (toz geçirmez + su geçirmez) |
| Gövde Malzemesi | Alüminyum alaşım |
| Çalışma Sıcaklığı | -20°C ila +60°C (soğuk depolar için -25°C'ye kadar genişletilmiş menzil mevcut) |
| Kablo Uzunluğu | Verici: 8m; Alıcı: 4m |
| Konnektör Tipi | 5-pin M8 erkek konnektör (verici/alıcı) |
| Güvenlik Standartları | CE sertifikalı, EN 61496-1/-2 prensiplerine uygun |
| LED Göstergeler | Verici: Sabit mavi (normal), hızlı yanıp sönen kırmızı (voltaj <9V or>28V) Alıcı: Sabit kırmızı (engelli), sabit mavi (engelsiz), yanıp sönen mavi (hizalama hatası) |
Ana Avantajlar
IP67 Sağlam Koruma
- Tamamen toz geçirmez ve geçici su daldırmalarına karşı dayanıklıdır, yüksek basınçlı yıkamalara, toza ve neme dayanır
- Soğuk depo nemi, endüstriyel toz ve dışarıdan monte edilen yüksek hızlı kapılar için idealdir
Soğuk Depo Uyumluluğu
- -20°C ila +60°C arası kararlı çalışma; aşırı soğuk depolar için isteğe bağlı genişletilmiş menzil (-25°C)
- Yoğuşma ve donmaya karşı dirençlidir, dondurucu odalarda ve soğutmalı depolarda kesintisiz güvenlik sağlar
Çift Çalışma Modu
- Standart Koruma Modu: Tam alan güvenliği — herhangi bir huzme kesintisi anında güvenlik çıkışını tetikler (personel koruması için mükemmel)
- Boşaltma (Sessize Alma) Modu: Kapı yapılarının yanlış alarmlar olmadan güvenli geçişine izin verir, yüksek hızlı kapı ön kenarları için özel olarak tasarlanmıştır
Yüksek Hızlı Kapı Uyumluluğu
- ≤20ms hızlı tepki süresi, yüksek hızlı kapıların çalışma hızına uyum sağlar, güvenlik gecikmelerini ortadan kaldırır
- Çoklu uzunluk (500mm-2500mm) ve huzme (8/16) seçenekleri farklı yüksek hızlı kapı boyutlarına uyar
Kolay Entegrasyon ve Teşhis
- Renk kodlu kablolar ve 5-pin M8 konnektörler, kapı kontrol ünitelerine veya güvenlik rölelerine kablolamayı basitleştirir
- Dahili hizalama yardımcıları ve ayarlanabilir braketler, çeşitli kapı çerçevelerine hızlı kurulum sağlar
- Görsel LED göstergeler, güç, hizalama ve engelleme durumu hakkında anında bilgi verir
Kablolama Kılavuzu
| Bileşen | Kablo Rengi | İşlev | Notlar |
|---|---|---|---|
| Verici | Kırmızı | 12-24VDC Pozitif Güç Kaynağı | Güç kaynağının pozitif terminaline bağlayın |
| Verici | Siyah | Toprak (GND) | Güç kaynağının negatif terminaline bağlayın |
| Verici | Yeşil/Sarı/Beyaz | Yedek | Temel kullanım için bağlantı gerekmez |
| Alıcı | Kırmızı | 12-24VDC Pozitif Güç Kaynağı | Verici güç bağlantısı ile aynı |
| Alıcı | Siyah | Toprak (GND) | Verici toprak bağlantısı ile aynı |
| Alıcı | Yeşil | NO/NC Çıkışı (Varsayılan NO) | Kapı kontrol sistemi sinyal girişine bağlayın |
| Alıcı | Sarı | Yapılandırılabilir NC | Boşaltma Modu kurulumu aracılığıyla etkinleştirin |
| Alıcı | Beyaz | COM (Ortak Terminal) | NO/NC çıkışı için eşleşen terminal |
Kritik Uyarı: NO/NC terminallerini güç kaynağının pozitif terminaline BAĞLAMAYIN — bu, optik röleye zarar verecektir.
Boşaltma Modu Aktivasyon Adımları
- Cihazı açın ve doğru kablolamayı onaylayın
- Güç verildikten sonra 1 dakika içinde, alıcının Yeşil kablosunu GND (Siyah kablo) kablosuna beş kez dokundurun
- Alıcının Kırmızı ışığı aktivasyonu onaylamak için yanıp söner: Sarı kablo NC moduna geçer ve Boşaltma Modu etkinleştirilir
Uygulama Senaryoları
Soğuk Depo
- Soğuk depo kapıları, dondurucu oda girişleri, soğutmalı depo erişim kapıları
- Düşük sıcaklıktaki depolama tesislerindeki malzeme transfer kapıları
Endüstriyel Yüksek Hızlı Kapılar
- Yüksek hızlı panjur kapılar, hızlı salınım kapıları, seksiyonel endüstriyel kapılar
- Lojistik merkezi hızlı kapıları, fabrika üretim hattı yüksek hızlı kapıları
Diğer Endüstriyel Ortamlar
- Yükleme rampası kapıları, depo otomatik kapıları, gıda işleme tesisi kapıları
- Kapı girişlerine yakın makine çevre koruması (konveyörler, paketleme makineleri)
Sorun Giderme
| Hata Belirtileri | Olası Nedenler | Çözümler |
|---|---|---|
| Alıcının mavi ışığı yanıp söner (güç açık) | Verici ve alıcı hizalama hatası | Paralel hizalamayı sağlamak için konumları yeniden ayarlayın |
| Vericinin kırmızı ışığı hızlı yanıp söner | Güç kaynağı voltajı <9V or>28V | Güç kaynağını 12-24VDC ±10% gereksinimlerini karşılayacak şekilde stabilize edin |
| Işık bariyeri çalışıyor ancak güvenlik eylemi yok (kapı/ekipman) | Kablolama hatası | Kılavuza göre kablolamayı yeniden kontrol edin; NO/NC'nin doğru kontrol terminallerine bağlandığından emin olun |
| Boşaltma Moduna Girilemiyor | 1. Kapı inerken ışık sızması 2. En alt huzme enkaz/buz tarafından engelleniyor 3. Kapı/engel minimum sürekli engelleme mesafesini karşılamıyor |
1. Işık sızmasını önlemek için kapı contasını onarın 2. Huzmeyi engelleyen enkaz/buza temizleyin 3. Mesafeyi karşılamak için kapı/engeli ayarlayın |
Kullanım ve Bakım Uyarıları
- Girişimi önlemek için kabloları yüksek voltajlı/yüksek akımlı iletkenlerden uzak tutun
- Toz, yoğuşma veya buzu gidermek için verici/alıcı lenslerini düzenli olarak kuru, yumuşak bir bezle silin (soğuk depolama için kritik)
- Kabloları zorla bükmeyin, bükmeyin veya çekmeyin; kızılötesi lensleri çizmekten kaçının
- Yanlış tetiklemeleri önlemek için alıcıya doğrudan güneş ışığı veya kızılötesi ışık kaynaklarının parlamasını önleyin
- Soğuk depolarda, gövdeyi ve lensleri korumak için doğrudan buz/kırağı temasından uzağa monte edin
