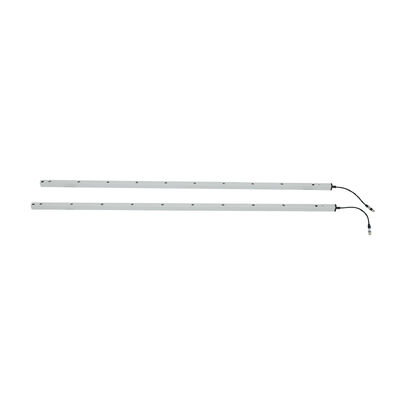

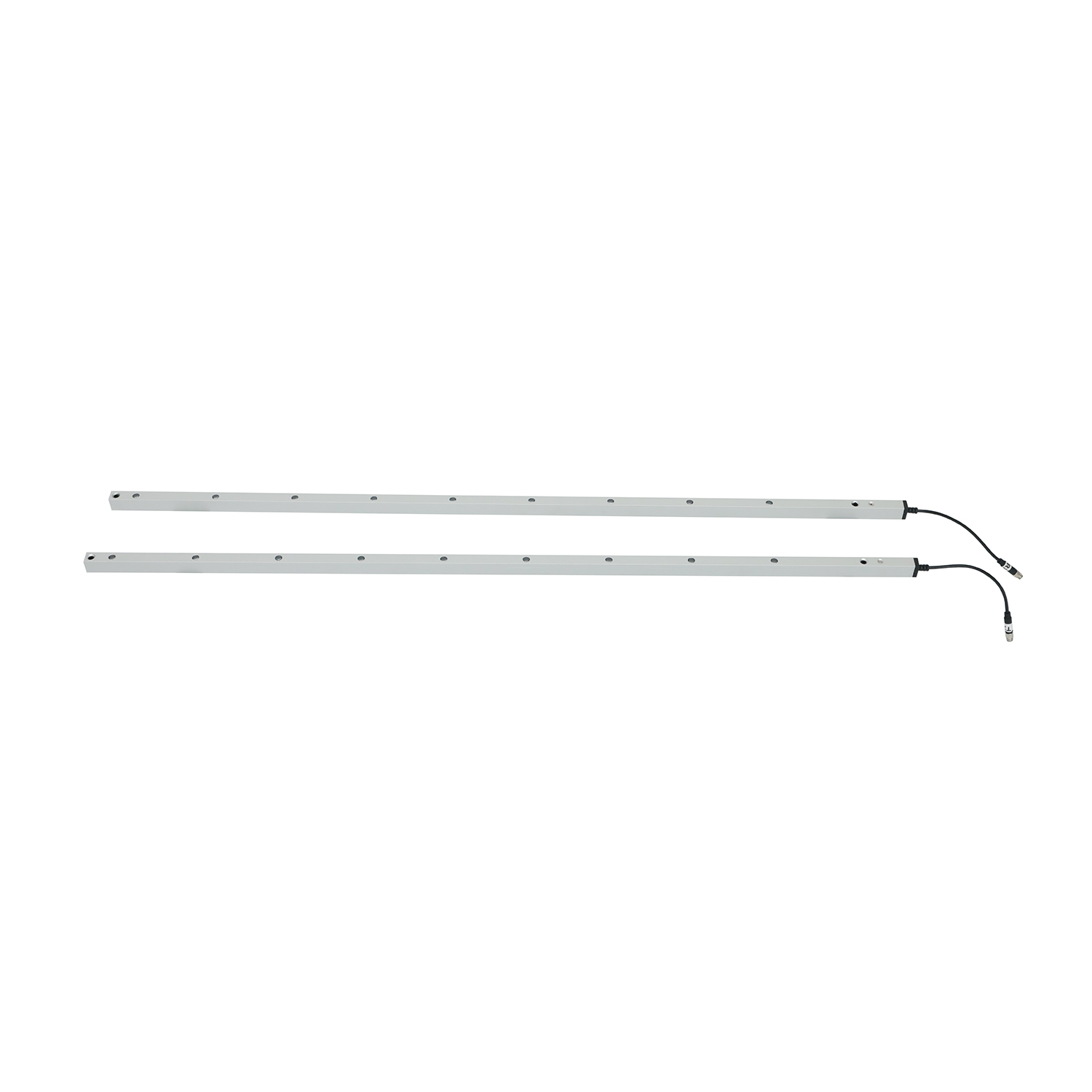

Açık mod fonksiyonuna sahip otomatik kapılar için fotoelektrik güvenlik cihazı

Temel Özellikler (Detaylı Parametreler Tablosu)

Ana fonksiyonlar ve avantajlar (Açık, ayrıntılı noktalar)

1Blank Mode: Otomatik Kapılar için Sahte Alarm

• Mod Tanımı: Otomatik kapı boşlukları için özel olarak tasarlanmıştır. Işık şebekesinin ilk kanalını bloke etmek, otomatik kapıların yapısal özelliklerine uyarlanarak güvenlik yanıtlarını tetiklemez (örneğin,rulo panjurları, hızlı kapılar) normal kapanış sırasında sıralı ışın engellenmesi meydana gelir.
• Etkinleştirme Mantığı: Çalışma sırasında kapı panellerinin kendilerinin neden olduğu gereksiz kapı tersine dönmesini veya durmasını önler, güvenlik ve operasyonel verimliliği dengeler.
• Kurulum kolaylığı: Basit bir tel dokunuş işlevi (profesyonel araçlar gerekmez), farklı otomatik kapı türlerine hızlı uyum sağlama.

2Hedefli Çizikle Mücadele

• Kesin Bir Tarama: 8 ışınlı ışık şebekesi, otomatik kapıların tüm yüksekliğini (1729 mm) kapıyor ve sıkma / ezme kazalarını önlemek için kapının yakınında eller, uzuvlar, küçük aletler veya eşyaları tespit ediyor.
• Anında Cevap Verin: Işığın kesilmesinden hemen sonra güvenlik sinyallerini tetikler, güvenlik gecikmelerini ortadan kaldırmak için otomatik kapıların hızlı çalışmasına eşleşir.
• Geniş Uyumluluk: Farklı senaryolarda çeşitli otomatik kapı türleri (hızlı kapılar, rulo kapıları, otomatik salıncak kapılar, endüstriyel bölüm kapıları) için uygundur.

3Sağlam ve güvenilir performans

• IP67 Koruma: Tamamen toz geçirmez ve su geçirmez, geçici olarak suya dalmaya, ağır tozlara ve endüstriyel kirleticilere dayanabilir: dışarıda monte edilen otomatik kapılar veya tozlu atölyeler için idealdir.
• Sıcaklığa dayanıklılık: -20°C'den +60°C'ye kadar istikrarlı bir şekilde çalışır, soğutma depolama otomatik kapılarına, yüksek sıcaklıklı atölyeler kapılarına ve mevsimsel dalgalanmalara maruz kalan dış kapılara uyarlanır.
• Kalıcı Yapı: Alüminyum alaşım koruması mekanik aşınmaya, titreşime ve korozyona dayanıklıdır, bu da sık otomatik kapı işlemlerinde bile uzun süreli güvenilirliği sağlar.

4. Kolay Kurulum ve İçgörülü İşleme

• Renkli Kablolama: Açık kablo fonksiyon bölümü, otomatik kapı kontrol sistemlerine bağlantıyı basitleştirir (aşağıdaki Kablolama Kılavuzunda ayrıntılar), kurulum hatalarını azaltır.
• Düzenlenebilir Montaj: Standart boyutlara sahip rezerve montaj delikleri, farklı kapı çerçevelerine esnek montajı sağlar ( dikey montaj önerilir).
• Görsel teşhis: Hem yayıcıda hem de alıcıda bulunan LED göstergeler gerçek zamanlı durum geri bildirimi sağlar, bu da yerinde personelin normal işleyişi, hiza, voltaj sorunlarını veya tıkanıklıkları hızlı bir şekilde tespit etmesini sağlar.

Kablolama Kılavuzu (Notlar ile Standart Tablo)

Önemli Uyarılar

• NO/NC terminallerini (alıcının yeşil/sarı tellerini) güç kaynağı pozitif terminaline bağlamayın, bu optik röleyi kalıcı olarak hasarlandırır.
• Kablolamaların sıkı ve kısa devre olmamasından emin olun; kabloları etkileşimden kaçınmak için yüksek voltajlı / yüksek akımlı iletkenlerden uzak tutun.

Boşaltma Modu Etkinleştirme Adımları (Adım Adım)

1. Kablolama Kılavuzuna göre kablolama tamamlanmalı ve bağlantı hatalarının olmadığını doğrulayın.
2. Fotoelektrik güvenlik aygıtındaki güç (güç kaynağının DC12-24V gereksinimlerini karşılamasını sağlayın).
3. Aktığından sonra 1 dakika içinde alıcının yeşil teline (NO çıkışı) siyah teline (GND) beş kere dokunun.
4. Alıcının kırmızı ışığının hızlı bir şekilde yanıp söndüğünü izleyin. Bu başarılı bir etkinleşmeyi gösterir: Sarı tel NC moduna geçiyor ve Blank Modu etkinleştirildi.
5. Etkinleştirildikten sonra, fonksiyonu test edin: Normal kapı kapanışı (ilk kanalı engelleme) güvenlik yanıtlarını tetiklemez.Personel veya nesnelerin girmesi (diğer kanalları engelleme) hemen kapının tersine dönmesini / durmasını tetikleyecektir..

Uygulama Senaryoları (Hedefli, Ayrıntılı Liste)

• Endüstriyel Otomatik Kapılar: Hızlı kapılar, rulo kapıları, kesitli endüstriyel kapılar (fabrikalar, depolar, lojistik merkezleri).
• Ticari otomatik kapılar: Otomatik salıncak kapılar, sürükleyici kapılar (ticaret merkezleri, ofis binaları, perakende mağazaları).
• Özel Çevre Otomatik Kapılar: Soğuk depolama otomatik kapıları, temiz oda hızlı kapıları, dış mekan otomatik kapıları (aşırı sıcaklıklara, toz ve nemye dayanıklı).
• Lojistik/Yükleme Limanı Kapıları: Otomatik yükleme iskelet kapıları, malzeme transfer alanı kapıları (yüksek frekanslı operasyonlar sırasında personel ve malları korur).

Sorun giderme (Kapsamlı Sorun-Çözüm Tablosu)

Kurulum Kılavuzları (Detaylı, Uygulanabilir Adımlar)

1. Kurulum öncesi hazırlık:
   • Otomatik kapının açılış yüksekliğini ve genişliğini doğrulayın.
   • Güç kaynağını kontrol edin: Sabit bir DC12-24V güç kaynağı hazırlayın (cihazın çalışma voltajı ile uyumlu).
   • Cihazı kontrol edin: Emitörün, alıcının, kabloların ve konektörlerin sağlam olup olmadığını kontrol edin (yararlı veya gevşek bağlantılar yok).
2. Montaj İşlemi:
   • Montaj pozisyonlarını seçin: Yayıcı ve alıcıyı otomatik kapı çerçevesinin her iki tarafına dikey olarak monte edin.Işık şebekesinin kapının hareket yönüne paralel olmasını ve kapının tüm açılışını kaplamasını sağlamak (kör nokta yok).
   • Montaj deliklerini kullanın: Cihazın montaj deliklerini kapı çerçevesine hizalayın, eşleşen vidalarla sabitleyin ( titreşimden kaynaklanan yanlış hizalamadan kaçınmak için sağlam montajı sağlayın).
   • Kablo düzenlemesi: Keskin kenarları veya yüksek basınçlı alanları önleyerek 8 m (göndericiler) ve 4 m (qabül edenler) kabloları kapı çerçevesi boyunca yönlendirin (kabel hasarını önleyin).
3. Kablolama ve hata ayıklama:
   • Güç, toprak ve sinyal kablolarını bağlamak için kablolama kılavuzunu takip edin. Pozitif / negatif tersine çevirmekten veya NO / NC'yi pozitif güçle bağlamaktan kaçınmak için iki kez kontrol edin.
   • Aygıtın güçlendirilmesi: LED göstergelerinin izlenmesi: Göndericinin sabit mavi ışığı ve alıcının sabit mavi ışığı normal güçlendirmeyi gösterir.
   • Işık şebekesini hizalayın: Alıcının mavi ışığı yanıp sönerse, ışık sabit olana kadar yayıcı/alıcı pozisyonlarını ayarlayın (ışın hizası başarılı).
   • Boşaltma Modu Etkinleştir: Otomatik kapının işleyişine adapte olmak için tel dokunuşlu etkinleştirme adımlarını talimatlara göre tamamlayın.

Kullanım ve bakım uyarıları (özel hatırlatmalar)

• Kablo Koruması: Kabloları yüksek voltajlı/yüksek akımlı iletkenlerden, kapı makinelerinden veya forklift yollarından uzak tutun.
• Lens Bakımı: Tozu, yağ lekelerini veya kondansiyonu kaldırmak için düzenli olarak emitör/alıcı lensleri kuru, yumuşak bir bezle silin. Kirli lensler algılama doğruluğunu etkileyecektir.
• Fiziksel Koruma: Cihazı bükmeyin, bükmeyin veya düşürmeyin; alüminyum alaşımlı kaplamayı veya kızılötesi lensleri çizmekten kaçının.
• Işık Kaynağı'ndan Kaçınma: Doğrudan güneş ışığının veya diğer kızılötesi ışık kaynaklarının alıcıya ulaşmasını önleyin (sahte tetiklemelerden veya algılama başarısızlığından kaçının).
• Blank Mode Kullanımı: Blank Modu için kullanılan kapının veya engelin minimum sürekli bloklama mesafesine uygun olduğundan emin olun (kullanıcı kılavuzunun özelliklerini takip edin).
• Sıcaklığa Adaptasyon: Aşırı ortamlarda (örneğin -20°C'nin altındaki soğuk depolama veya +60°C'nin üstündeki yüksek sıcaklıklı atölyelerde), kullanmadan önce cihazın çalışma sıcaklık aralığını doğrulayın.
• Düzenli Denetim: Aygıtın normal çalışmasını sağlamak için sıkıştırma karşıtı ve boşaltma modunu periyodik olarak test edin; kablo sıkılığını ve bağlantıların bütünlüğünü kontrol edin.
