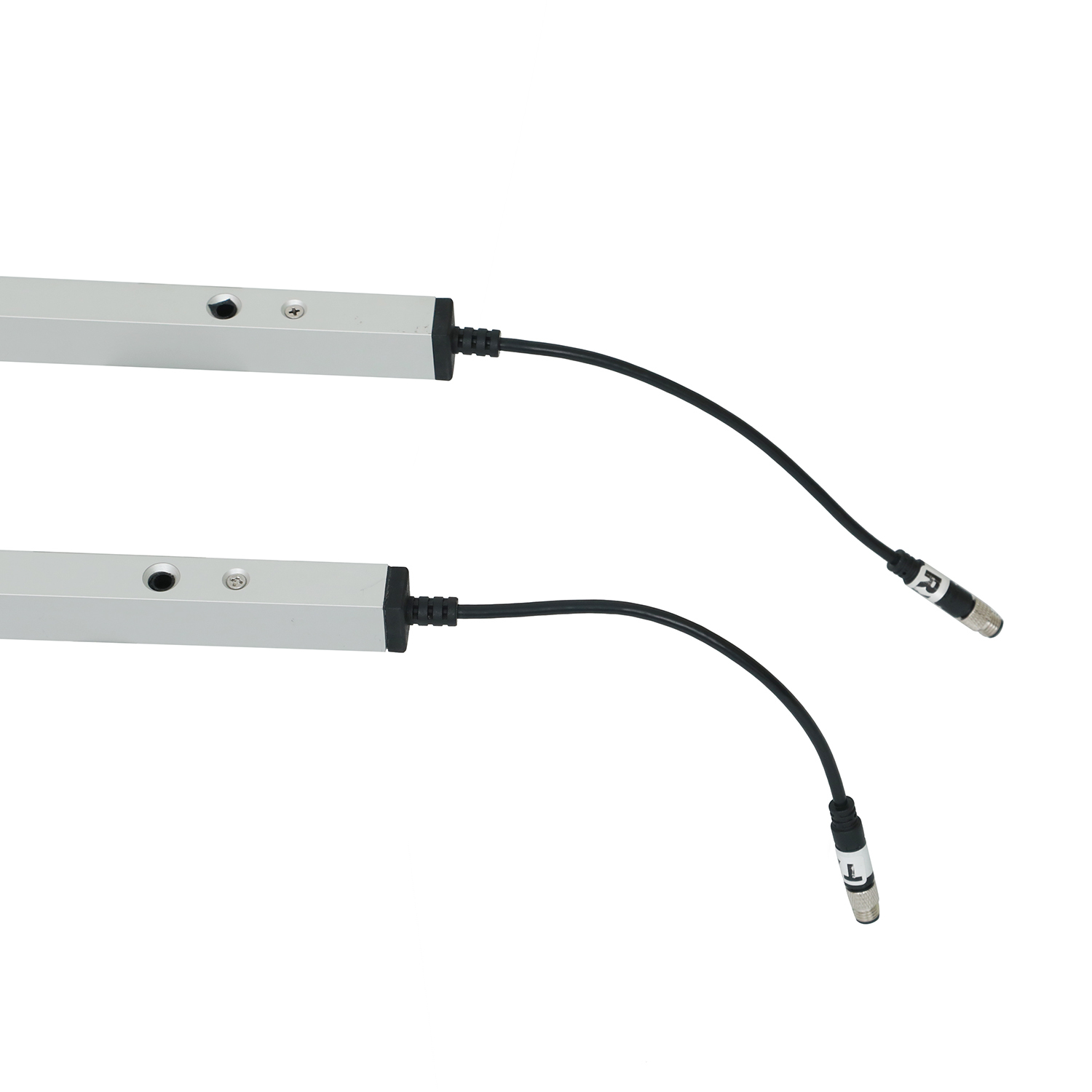

CE Sertifikalı ve IP67 Korumalı Endüstriyel Kapı Koruma Işık Bariyeri

Temel Teknik Özellikler (Detaylı Parametre Tablosu)

Temel İşlevler ve Avantajlar (Açık, Detaylı Noktalar)

1. CE Sertifikası ve Güvenlik Uygunluğu

• Küresel endüstriyel ortamlarda iş yeri güvenliği düzenlemelerine uygunluğu sağlayarak, endüstriyel makineler için uluslararası güvenlik standartlarını karşılar.
• Güvenilirlik ve güvenlik için titizlikle test edilerek, endüstriyel kapı operasyonları için yasal ve pratik koruma sağlar.

2. Zorlu Ortamlar için IP67 Muhafaza

• Tamamen toz geçirmez ve su geçirmez, geçici su altında kalmaya, yoğun toza ve endüstriyel kirleticilere dayanıklıdır—dış mekanlara monte edilmiş endüstriyel kapılar, tozlu atölyeler veya nemli ortamlar için idealdir.
• Alüminyum alaşımlı muhafaza, mekanik aşınmaya, titreşime ve korozyona karşı dayanıklıdır, yüksek frekanslı endüstriyel kapı operasyonlarına ve zorlu çalışma koşullarına uyum sağlar.

3. Hedeflenmiş Endüstriyel Kapı Koruması

• 8 ışınlı ışık bariyeri, endüstriyel kapıların tam yüksekliğini (1729mm) kapsar, güvenlik kör noktalarını ortadan kaldırır ve sıkışma/ezilme kazalarını önlemek için elleri, uzuvları, aletleri veya malları doğru bir şekilde algılar.
• Işın kesintisine anında tepki verir, güvenlik gecikmelerini önlemek için endüstriyel kapıların (hızlı kapılar, kepenkler) operasyonel hızına uyar.

4. Yanlış Alarm Önleme için Boşaltma Modu

• Endüstriyel kapı boşlukları için özelleştirilmiştir: Işık bariyerinin ilk kanalını engellemek, normal kapı kapanışı sırasında sıralı ışın engellemeye uyum sağlayarak güvenlik tepkilerini tetiklemez.
• Güvenlik ve verimliliği dengeleyerek, istenmeyen girişlere karşı tam koruma sağlarken, gereksiz operasyonel kesintilerden kaçınır.

5. Kolay Kurulum ve Sezgisel Çalışma

• Renk kodlu kablolama, endüstriyel kapı kontrol sistemlerine bağlantıyı basitleştirir, kurulum hatalarını azaltır (Kablolama Kılavuzundaki ayrıntılar).
• Standartlaştırılmış montaj delikleri, çeşitli endüstriyel kapı çerçevelerine esnek montaj sağlar, sağlam sabitleme ve kararlı çalışma sağlar.
• LED göstergeler, yerinde personelin profesyonel araçlara ihtiyaç duymadan operasyonel sorunları hızlı bir şekilde belirlemesini sağlayarak, gerçek zamanlı durum geri bildirimi sağlar.

Kablolama Kılavuzu (Notlarla Standartlaştırılmış Tablo)

Kritik Uyarılar

• NO/NC terminallerini (alıcının Yeşil/Sarı kabloları) güç kaynağı pozitif terminaline BAĞLAMAYIN—bu, optik röleye kalıcı olarak zarar verecektir.
• Bağlantı kablolarını, sinyal parazitini veya kablo hasarını önlemek için yüksek gerilim/yüksek akım iletkenlerinden uzak tutun.

Boşaltma Modu Aktivasyon Adımları (Adım Adım)

1. Kablolamayı Kablolama Kılavuzuna göre tamamlayın ve bağlantı hatası olmadığını doğrulayın.
2. Işık bariyerini açın (güç kaynağının DC12-24V gereksinimlerini karşıladığından emin olun).
3. Açıldıktan sonraki 1 dakika içinde, alıcının Yeşil kablosunu (NO çıkışı) Siyah kablosuna (GND) art arda beş kez dokunun.
4. Alıcının Kırmızı ışığının yanıp sönmesini gözlemleyin—bu, başarılı aktivasyonu gösterir: Sarı kablo NC moduna geçer ve Boşaltma Modu etkinleştirilir.
5. Fonksiyonu test edin: Normal kapı kapanışı (ilk kanalı engelleme) güvenlik tepkilerini tetiklemez; personel/nesnelerin girişi anında kapı tersine dönmesini/durmasını tetikleyecektir.

Uygulama Senaryoları (Hedeflenmiş, Detaylı Liste)

• Endüstriyel Hızlı Kapılar: Fabrikalarda, lojistik merkezlerinde ve üretim hatlarında yüksek hızlı açılır kapılar.
• Kepenk Kapılar: Depolarda, atölyelerde ve yükleme iskelelerinde endüstriyel kepenkler.
• Bölmeli Endüstriyel Kapılar: Fabrikalarda, depolama tesislerinde ve endüstriyel parklarda büyük endüstriyel kapılar.
• Özel Ortam Endüstriyel Kapılar: Soğuk hava deposu endüstriyel kapıları, dış mekan endüstriyel kapıları ve tozlu atölye kapıları (aşırı sıcaklıklara, toza ve neme dayanıklıdır).

Sorun Giderme (Kapsamlı Sorun-Çözüm Tablosu)

Kurulum Kılavuzları (Detaylı, Çalıştırılabilir Adımlar)

1. Kurulum Öncesi Hazırlık:
   • Endüstriyel kapının açılma yüksekliğini ve genişliğini onaylayın—ışık bariyerinin koruma yüksekliğinin (1729mm) ve çalışma aralığının (1-8m) eşleştiğinden emin olun.
   • Kararlı bir DC12-24V güç kaynağı hazırlayın ve cihazın sağlam bileşenlere sahip olup olmadığını kontrol edin (hasarlı kablo veya konnektör yok).
2. Montaj İşlemi:
   • Verici ve alıcıyı endüstriyel kapı çerçevesinin her iki tarafına dikey olarak monte edin, ışık bariyerinin kör noktalar olmadan tam kapı açıklığını kapsamasını sağlayın.
   • Cihazın montaj deliklerini kapı çerçevesiyle hizalayın, eşleşen vidalarla sabitleyin (kapı titreşimine karşı dayanıklı sağlam montaj sağlayın).
   • 8m (verici) ve 4m (alıcı) kablolarını kapı çerçevesi boyunca yönlendirin, keskin kenarlardan veya yüksek basınç alanlarından kaçının.
3. Kablolama ve Hata Ayıklama:
   • Güç, toprak ve sinyal kablolarını bağlamak için Kablolama Kılavuzunu izleyin—pozitif/negatif ters çevirme veya yanlış çıkış terminali bağlantılarından kaçınmak için iki kez kontrol edin.
   • Cihazı açın: Vericinin sabit mavi ışığını ve alıcının sabit mavi ışığını onaylayın (normal açılış).
   • Işık bariyerini hizalayın: Alıcının mavi ışığı yanıp sönüyorsa, ışık sabitlenene kadar verici/alıcı konumlarını ayarlayın.
   • Talimatlara göre Boşaltma Modunu etkinleştirin ve normal çalışmayı sağlamak için sıkışma önleyici işlevi test edin.

Kullanım ve Bakım Uyarıları (Detaylı Hatırlatıcılar)

• Kablo Koruması: Kabloları, ekstrüzyon, hasar veya paraziti önlemek için yüksek gerilim iletkenlerinden, kapı makinelerinden ve forklift yollarından uzak tutun.
• Lens Bakımı: Algılama doğruluğunu etkileyecek toz, yağ lekeleri veya yoğuşmayı gidermek için verici/alıcı lenslerini düzenli olarak kuru, yumuşak bir bezle silin.
• Fiziksel Koruma: Cihazı bükmeyin, bükmeyin veya düşürmeyin; alüminyum alaşımlı gövdeyi veya kızılötesi lensleri çizmeyin.
• Işık Kaynağı Kaçınma: Yanlış tetiklemeleri önlemek için doğrudan güneş ışığının veya diğer kızılötesi ışık kaynaklarının alıcıya parlamasını engelleyin.
• Boşaltma Modu Kullanımı: Boşaltma Modu için kullanılan kapı veya engelin minimum sürekli engelleme mesafesi gereksinimini karşıladığından emin olun.
• Düzenli Denetim: Uzun süreli güvenilirliği sağlamak için sıkışma önleyici ve Boşaltma Modu işlevlerini periyodik olarak test edin; kablo sıkılığını ve konnektör bütünlüğünü kontrol edin.
