Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi

  • Infrared Safety Beam System for Garage Doors & Sectional Door Safety
  • Infrared Safety Beam System for Garage Doors & Sectional Door Safety
Menşe yeri Çin
Marka adı JUTAI
Sertifika CE
Model numarası CL20-8L
Belge CL05-8L User Manual.pdf
Min sipariş miktarı 1
Fiyat negotiable
Ambalaj bilgileri karikatür
Teslim süresi 5 - 8 iş günü
Ödeme koşulları T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
IP derecelendirmesi IP67 İşlev körleme
algılama mesafesi 8m Malzeme Alüminyum Alaşım
Özellik Korozyona dayanıklı Güç Gerilimi DC12-24V
Çalışma Sıcaklığı -20 ~ 60 ℃ Çalışma Akımı < 50mA
Çıkış No/Nc, COM Çalışma akımı <20mA@DC12V-24V
Şartname 2000*21*15mm
Vurgulamak

Kızılötesi güvenlik ışını garaj kapısı

,

Bölümlü kapı güvenlik ışığı sistemi

,

IP67 Su geçirmez ışık perde
Mesaj bırakın
Ürün Açıklaması



Ürün Açıklaması

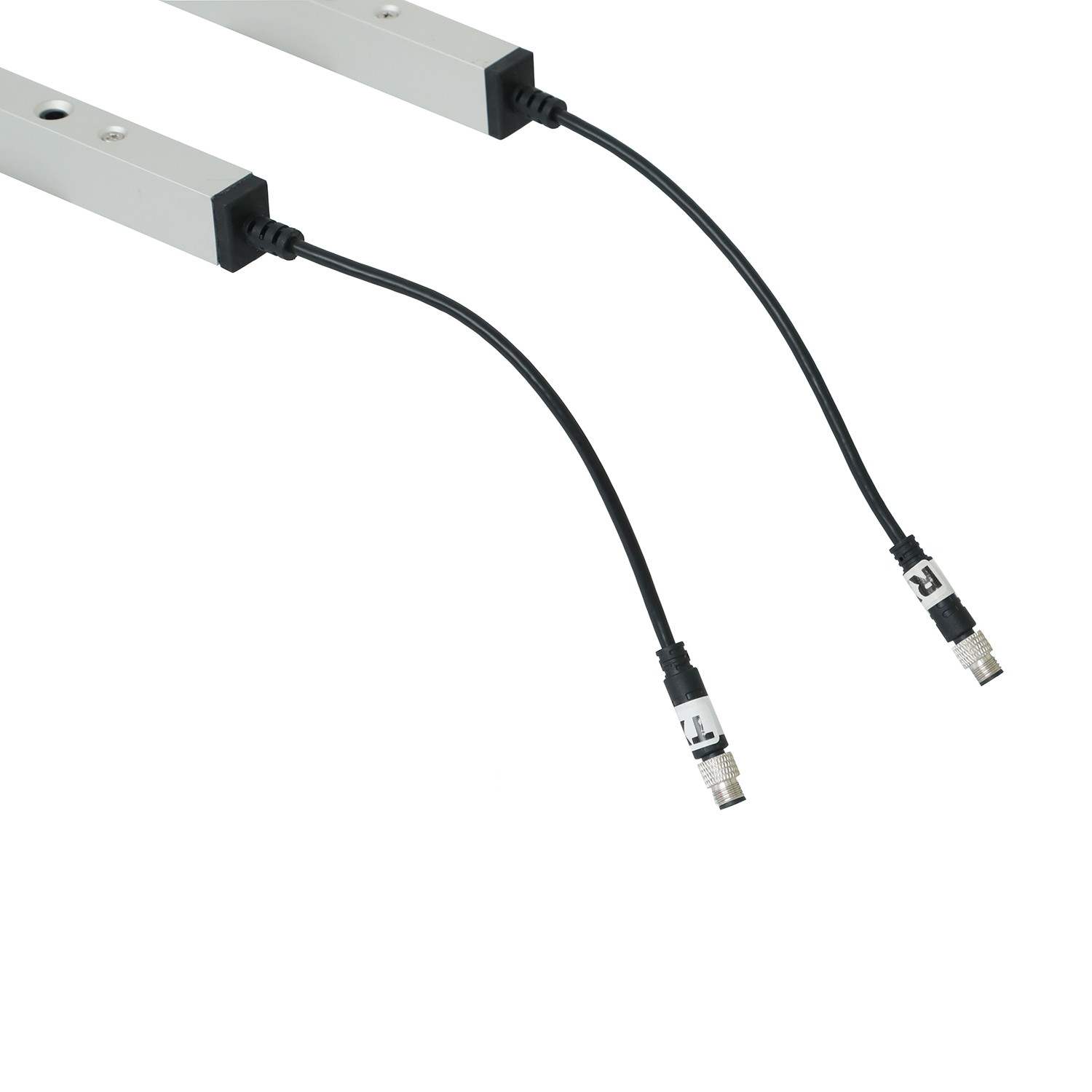

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 0


Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işın Sistemi

JUTAI CL20-8L Kızılötesi Güvenlik Işın Sistemi, garaj kapıları ve bölmeli kapılar için özel bir koruma çözümüdür. Verici ve alıcı arasında 8 ışınlı görünmez bir kızılötesi bariyer oluşturur, personel, araç veya nesneler algılama alanına girdiğinde anında kapı yönünü tersine çevirir veya durdurur. IP67 koruması ve sağlam alüminyum alaşımlı yapısıyla, konut, ticari ve endüstriyel garaj/bölmeli kapılar için güvenilir sıkışma önleyici güvenlik sağlar.

Temel Teknik Özellikler (Parametre Tablosu)

Parametre Özellik
Model CL20-8L
Ürün Tipi Kızılötesi güvenlik ışın sistemi (güvenlik ışık perdesi)
Çalışma Gerilimi DC12-24V
Çalışma Akımı Verici: <65mA @DC12V; Alıcı: <20mA @DC12V
Çıkış Konfigürasyonu NO/NC röle çıkışı (varsayılan NO, NC olarak yapılandırılabilir); COM terminali dahil
Koruma Sınıfı IP67 (toz geçirmez + su geçirmez)
Gövde Malzemesi Alüminyum alaşım
Çalışma Aralığı (Vericiden Alıcıya) 1-8m
Maksimum Koruma Yüksekliği 1729mm
Foto hücre Sayısı 8 ışın
Kablo Uzunluğu Verici: 8m; Alıcı: 4m
Konnektör Tipi Verici: 5 kutuplu M8 erkek konnektör; Alıcı: 4 kutuplu M8 erkek konnektör
Çalışma Sıcaklığı -20°C ~ +60°C
Temel İşlev Garaj/bölmeli kapı sıkışma önleyici koruma + Karartma Modu (yanlış alarm önleme)
LED Durum Göstergeleri Verici: Sabit mavi (normal); Hızlı yanıp sönen kırmızı (gerilim <9V or>28V)

Alıcı: Sabit kırmızı (engellenmiş); Sabit mavi (engellenmemiş); Yanıp sönen mavi (hizalama hatası)
Montaj Deliği Boyutları (Birim: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Temel Avantajlar (Net Noktalar)

1. Hedeflenmiş Sıkışma Önleyici Koruma

  • Garaj/bölmeli kapıların yakınındaki insanları, evcil hayvanları, araçları veya nesneleri algılar, sıkışmayı veya ezilmeyi önlemek için derhal kapı yönünü tersine çevirir.
  • 8 ışınlı tam kapsama, güvenlik kör noktalarını ortadan kaldırır, standart ve büyük boyutlu garaj/bölmeli kapı açıklıklarına uyum sağlar.

2. Yanlış Alarm Önleme için Karartma Modu

  • Güvenlik tepkilerini tetiklemeden ilk kanalı engeller, bölmeli kapı paneli boşluklarına ve garaj kapısı yapısal özelliklerine uyum sağlar.
  • İstenmeyen müdahalelere karşı korumayı korurken, normal kapı kapanışı sırasında gereksiz kesintilerden kaçınır.

3. Sağlam ve Çevresel Olarak Uyarlanabilir

  • IP67 koruması yağmura, toza ve dış etkenlere karşı dayanıklıdır, iç/dış garaj kapıları ve endüstriyel bölmeli kapılar için uygundur.
  • Geniş sıcaklık aralığı (-20°C ~ +60°C), soğuk kışlarda, sıcak yazlarda veya sıcaklık değişken endüstriyel ortamlarda kararlı çalışmayı sağlar.

4. Kolay Kurulum ve Entegrasyon

  • Renk kodlu kablolama, garaj/bölmeli kapı kontrol sistemlerine bağlantıyı basitleştirir (Kablolama Kılavuzundaki ayrıntılar).
  • Ayarlanabilir montaj braketleri çeşitli kapı çerçevesi yapılarına uyar; 8m/4m kablolar esnek konumlandırmaya izin verir.
  • Sezgisel LED göstergeler, profesyonel araçlar olmadan hızlı durum kontrollerine olanak tanır.

Kablolama Kılavuzu (Standartlaştırılmış Tablo)

Bileşen Kablo Rengi İşlev Notlar
Verici Kırmızı DC12-24V Pozitif Güç Kaynağı Kapı kontrol sisteminin güç pozitif terminaline bağlayın
Verici Siyah Toprak (GND) Güç negatif terminaline bağlayın
Verici Yeşil/Sarı/Beyaz Rezerv Temel kullanım için bağlantı gerekmez
Alıcı Kırmızı DC12-24V Pozitif Güç Kaynağı Verici güç bağlantısıyla aynı
Alıcı Siyah Toprak (GND) Verici toprak bağlantısıyla aynı
Alıcı Yeşil NO/NC Çıkışı (Varsayılan NO) Kapı kontrol sisteminin güvenlik sinyali girişine bağlayın
Alıcı Sarı Yapılandırılabilir NC Karartma Modu kurulumu ile etkinleştirin
Alıcı Beyaz COM (Ortak Terminal) NO/NC çıkışı için eşleşen terminal

Kritik Uyarı

  • NO/NC terminallerini güç kaynağı pozitif terminaline BAĞLAMAYIN—bu, optik röleye zarar verir.

Karartma Modu Aktivasyon Adımları

  1. Kablolamayı tamamlayın ve sistemi açın.
  2. Açıldıktan sonraki 1 dakika içinde, alıcının Yeşil telini GND'sine (Siyah tel) beş kez dokunun.
  3. Alıcının Kırmızı ışığı aktivasyonu onaylamak için yanıp söner: Sarı tel NC moduna geçer, Karartma Modu etkinleştirilir.

Uygulama Senaryoları (Hedeflenmiş Liste)

  • Konut garaj kapıları (tek araçlık, çift araçlık)
  • Ticari garaj kapıları (otoparklar, perakende arka girişleri)
  • Endüstriyel bölmeli kapılar (fabrikalar, depolar, yükleme rıhtımları)
  • Soğuk hava deposu bölmeli kapıları (soğutmalı depolar, dondurucu odalar)

Sorun Giderme (Sorun-Çözüm Tablosu)

Arıza Belirtileri Olası Nedenler Çözümler
Alıcının mavi ışığı yanıp sönüyor (açık) Verici ve alıcı hizalama hatası Paralel hizalamayı sağlamak için konumları yeniden ayarlayın
Vericinin kırmızı ışığı hızlı yanıp sönüyor Güç kaynağı gerilimi <9V or>28V DC12-24V gereksinimlerini karşılamak için güç kaynağını stabilize edin
Sistem çalışıyor, ancak kapıda sıkışma önleyici işlem yok Kablolama hatası Kılavuza göre kablolamayı tekrar kontrol edin; kapı kontrol sistemine doğru bağlantıyı sağlayın
Karartma Moduna girilemiyor 1. Kapı inerken ışık sızıntısı

2. En alttaki ışın enkaz tarafından engelleniyor

3. Kapı/engel, minimum sürekli engelleme mesafesini karşılamıyor		 1. Işık sızıntısını önlemek için kapı sızdırmazlığını düzeltin

2. Işını engelleyen enkazı temizleyin

3. Mesafe gereksinimlerini karşılamak için kapıyı/engeli ayarlayın

Kullanım ve Bakım Uyarıları (Temel Hatırlatmalar)

  • Kabloları yüksek gerilim iletkenlerinden ve kapı makinelerinden uzak tutun, hasarı önlemek için.
  • Toz, kir veya yoğuşmayı gidermek için verici/alıcı lenslerini düzenli olarak kuru, yumuşak bir bezle silin.
  • Kabloları zorla bükmeyin, bükmeyin veya çekmeyin; kızılötesi lensleri çizmeyin.
  • Doğrudan güneş ışığının veya kızılötesi ışık kaynaklarının alıcıya parlamasını önleyin (yanlış tetiklemelerden kaçınır).
  • Dış mekan kurulumu için, cihazın hizmet ömrünü uzatmak için aşırı hava koşullarından (örneğin, şiddetli yağmur, kar) korunduğundan emin olun.
Teknik destek, özelleştirme veya toplu sorgular için, resmi web sitemizi ziyaret edin: https://www.accesssecuritysolution.com/

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 1




Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 2


Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 3

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 4

Müşteri Başarı Hikayeleri

1. Soğuk Hava Deposu Devi: -25°C'de Güvenilir Çalışma
"JUTAI'nin sensörü, soğuk hava depolama tesisimizde kesinti süresini ortadan kaldırdı. IP67 derecesi, -25°C'de bile güvenilir çalışmayı sağladı."
— Michael Chen, Depo Müdürü, Önde Gelen Soğuk Zincir Lojistik Sağlayıcısı

2. Otomotiv Üretim Lideri: Kesintisiz Entegrasyon
"Çift mod özelliği, mevcut altyapımıza kesintisiz entegrasyona izin verdi. Kurulum zahmetsizdi!"
— Lisa Wang, Güvenlik Mühendisi, Küresel Otomotiv Üreticisi

3. İlaç Fabrikası: Uygunluk ve Verimlilik
"JUTAI'nin CE sertifikalı sensörü, güvenlik standartlarımızı karşıladı ve bakım maliyetlerini %30 oranında azalttı."
— David Li, Fabrika Direktörü, Uluslararası İlaç Şirketi

4. E-ticaret Deposu: Kazasız Operasyonlar
"JUTAI'nin 16 ışınlı sensörünü kurduktan sonra, konveyörle ilgili olaylarda %100 azalma gördük."
— Sarah Zhang, Güvenlik Görevlisi, En İyi E-ticaret Lojistik Merkezi

5. Ağır Makine Üreticisi: Geliştirilmiş Operatör Güvenliği
"Sensörün hızlı tepki süresi (< =20ms), yüksek hızlı operasyonlar sırasında işçileri robot kolu çarpışmalarından korudu."
— John Wu, Mühendislik Müdürü, Endüstriyel Ekipman Üreticisi

6. Gıda İşleme Tesisi: Hijyenik ve Dayanıklı
"IP67 alüminyum gövde, gıda işleme hatlarımızda doğruluğu korurken suya dayanıklıdır."
— Emily Chen, Kalite Güvence Müdürü, Küresel Gıda ve İçecek Şirketi

7. Otomatik Depo: AGV Navigasyon Güvenliği
"JUTAI'nin sensörü, AGV çarpışma önlemesini iyileştirdi ve kesinti süresini %25 oranında azalttı."
— Kevin Liu, Lojistik Direktörü, Otomatik Depolama Çözümleri Sağlayıcısı

8. Yangın ve Güvenlik Sağlayıcısı: Yangın Kapısı Uygunluğu
"Sensör, tatbikatlar sırasında personel güvenliğinden ödün vermeden yangın kapılarının güvenli bir şekilde kapanmasını sağlar."
— Jason Zhou, Teknik Lider, Yangın Koruma Sistemleri Şirketi




Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 5

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 6

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 7

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 8

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 9

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 10

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 11

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 12

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 13

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 14
Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 15
Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 16

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 17

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 18
Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 19

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 20

Garaj Kapıları ve Bölmeli Kapı Güvenliği için Kızılötesi Güvenlik Işığı Sistemi 21
