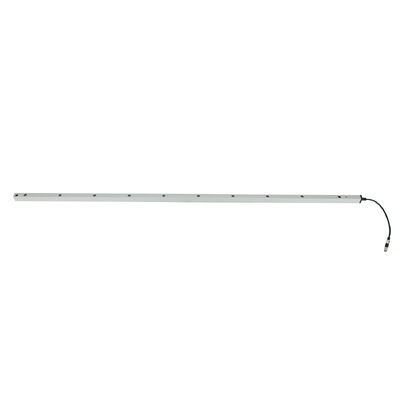

Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Koruyucusu 8-16 Yayla Seçenekleri

  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
  • Photoelectric Safety Guard for High Speed Doors with 8-16 Beam Options
Menşe yeri Çin
Marka adı JUTAI
Sertifika CE
Model numarası CL20-8L
Belge CL05-8L User Manual.pdf
Min sipariş miktarı 1
Fiyat negotiable
Ambalaj bilgileri karikatür
Teslim süresi 5 - 8 iş günü
Ödeme koşulları T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
IP derecelendirmesi IP67 İşlev körleme
algılama mesafesi 8m Malzeme Alüminyum Alaşım
Özellik Korozyona dayanıklı Güç Gerilimi DC12-24V
Çalışma Sıcaklığı -20 ~ 60 ℃ Çalışma Akımı < 50mA
Çıkış No/Nc, COM Çalışma akımı <20mA@DC12V-24V
Şartname 2000*21*15mm
Vurgulamak

Yüksek hızlı kapılar için fotoelektrik güvenlik koruyucu

,

8-16 ışınlı IP67 ışık perde

,

Hızlı kapı güvenlik ışını perdesini
Mesaj bırakın
Ürün Açıklaması



Ürün Açıklaması


Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Koruyucusu 8-16 Yayla Seçenekleri 0


8-16 Işın Seçenekli Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Görevlisi

JUTAI CL Serisi Fotoelektrik Güvenlik Görevlisi, farklı güvenlik gereksinimlerini karşılamak için esnek 8 ışınlı veya 16 ışınlı konfigürasyonlar sunan, yüksek hızlı kapılar için tasarlanmış özel bir koruyucu çözümdür. Verici ve alıcı arasında görünmez bir ışık ızgarası oluşturarak personel, nesneler veya ekipman içeri girdiğinde kapının ters çevrilmesini veya durmasını anında tetikleyerek endüstriyel ve lojistik ortamlarda sıkışma, ezilme veya çarpışma kazalarını etkili bir şekilde önler. IP67 koruması ve sağlam alüminyum alaşımlı yapısıyla zorlu koşullarda bile güvenilir performans sunar.

Temel Özellikler (Ayrıntılı Parametre Tablosu)

Parametre Şartname
Modeli Serisi CL05, CL10, CL15, CL20, CL25 (-8L/16L son ekiyle)
Kiriş Miktarı Seçenekleri 8 ışın / 16 ışın
Koruma Yüksekliği 500mm, 1000mm, 1500mm, 2000mm, 2500mm (modele bağlı)
Çalışma Gerilimi DC12-24V
Çalışma Akımı Verici: <65mA @DC12V; Alıcı: <20mA @DC12V
Çıkış Yapılandırması NO/NC röle çıkışı (varsayılan NO, NC olarak yapılandırılabilir); COM terminali dahildir
Koruma Derecesi IP67 (toz geçirmez + su geçirmez)
Muhafaza Malzemesi Alüminyum alaşımı
Çalışma Aralığı (Vericiden Alıcıya) 1-8m
Kiriş Aralığı 100 mm
Algılama Hassasiyeti 50 mm'ye kadar küçük nesneleri algılar
Tepki Süresi ≤20ms
Kablo Uzunluğu Verici: 8 m; Alıcı: 4 m
Bağlayıcı Türü 5 kutuplu M8 erkek konnektör (verici/alıcı)
Çalışma Sıcaklığı -20°C ~ +60°C
Tuş İşlevi Yüksek hızlı kapı sıkışma önleyici koruma + Boşaltma Modu (yanlış alarm önleme)
LED Durum Göstergeleri Verici: Sabit mavi (normal); Hızlı yanıp sönen kırmızı (voltaj <9V veya >28V)

Alıcı: Sabit kırmızı (bloke edilmiş); Sabit mavi (engellenmemiş); Yanıp sönen mavi (yanlış hizalama)
Montaj Deliği Ölçüleri (Birim: mm) 14, 29, 75, 80, 175, 19,7, 21,4, 259

Temel Avantajlar (Net Noktalar)

1. 8-16 Işın Esnek Yapılandırması

  • 8 ışın seçeneği: Temel sıkışma önleme ihtiyaçlarını karşılayarak standart yüksek hızlı kapı açılmaları için güvenlik ve maliyeti dengeler.
  • 16 ışın seçeneği: Daha yoğun ışık ızgarasıyla yüksek hassasiyetli algılama sağlar; büyük kapılar veya gelişmiş koruma gerektiren yüksek riskli alanlar için uygundur.

2. Yüksek Hızlı Kapı Uyumluluğu

  • ≤20ms hızlı tepki süresi, yüksek hızlı kapıların hızlı çalışmasına uyum sağlayarak güvenlik gecikmelerini ortadan kaldırır.
  • Kapatma Modu, kapı boşluk yapılarına uyum sağlayarak, normal kapanma sırasında sıralı ışın engellemesinden kaynaklanan yanlış alarmları önler.

3. Sağlam ve Çevreye Dayanıklı

  • IP67 koruması, dış mekan veya tozlu endüstriyel ortamlar için uygun olup toza, su sıçramalarına ve geçici suya batırılmaya karşı dayanıklıdır.
  • Geniş sıcaklık aralığı, soğuk hava depolarında, atölyelerde veya dış mekan yüksek hızlı kapılarında stabil çalışmayı sağlar.

4. Kolay Kurulum ve Entegrasyon

  • Renk kodlu kablolama, yüksek hızlı kapı kontrol sistemlerine bağlantıyı kolaylaştırır (ayrıntılar Kablolama Kılavuzundadır).
  • Ayarlanabilir montaj braketleri çeşitli kapı çerçevesi yapılarına uyar; 8m/4m kablolar esnek konumlandırmaya olanak tanır.
  • Sezgisel LED göstergeler, hızlı durum kontrollerine ve sorun gidermeye olanak tanır.

Kablolama Kılavuzu (Standart Tablo)

Bileşen Tel Rengi İşlev Notlar
Verici Kırmızı DC12-24V Pozitif Güç Kaynağı Kararlı güç kaynağına bağlanın; aşırı gerilim/düşük gerilimden kaçının
Verici Siyah Toprak (GND) Güç negatif terminaline bağlayın; güvenilir topraklama sağlayın
Verici Yeşil/Sarı/Beyaz Rezerv Temel kullanım için bağlantı gerekmez
Alıcı Kırmızı DC12-24V Pozitif Güç Kaynağı Verici güç bağlantısıyla aynı
Alıcı Siyah Toprak (GND) Vericiyle ortak zemin
Alıcı Yeşil NO/NC Çıkışı (Varsayılan NO) Kapı kontrol sisteminin güvenlik sinyal girişine bağlanın
Alıcı Sarı Yapılandırılabilir NC Boşluk Modu kurulumuyla etkinleştirin
Alıcı Beyaz COM (Ortak Terminal) NO/NC çıkışı için eşleşen terminal

Kritik Uyarı

  • NO/NC terminallerini güç kaynağının pozitif terminaline BAĞLAMAYIN; bu, optik röleye zarar verecektir.

Körleme Modu Aktivasyon Adımları

  1. Kablolamayı tamamlayın ve cihazı açın.
  2. Güç açıldıktan sonra 1 dakika içinde alıcının Yeşil kablosunu GND'sine (Siyah kablo) beş kez dokundurun.
  3. Etkinleştirmeyi onaylamak için Alıcının Kırmızı ışığı yanıp sönüyor: Sarı kablo NC moduna geçer, Körleme Modu etkinleştirilir.

Model Yapılandırması ve Uygulama Senaryoları (Tablo)

Modeli Kiriş Miktarı Koruma Yüksekliği Hedef Uygulamalar
CL05-8L/16L 8/16 500 mm Küçük yüksek hızlı kapılar, lojistik merkezlerindeki erişim kapıları
CL10-8L/16L 8/16 1000mm Orta boy yüksek hızlı kapılar, perakende arka giriş kapıları
CL15-8L/16L 8/16 1500mm Depo yüksek hızlı kapıları, üretim hattı erişim kapıları
CL20-8L/16L 8/16 2000mm Büyük endüstriyel yüksek hızlı kapılar, soğuk depo hızlı kapıları
CL25-8L/16L 8/16 2500mm Ekstra büyük yüksek hızlı kapılar, yükleme rampası kapıları

Sorun Giderme (Sorun-Çözüm Tablosu)

Arıza Belirtileri Olası Nedenler Çözümler
Alıcının mavi ışığı yanıp sönüyor (güç açıkken) Verici ve alıcı yanlış hizalaması Paralel hizalamayı sağlamak için konumları yeniden ayarlayın
Vericinin kırmızı ışığı hızla yanıp sönüyor Güç kaynağı voltajı <9V veya >28V DC12-24V gereksinimlerini karşılamak için güç kaynağını stabilize edin
Güvenlik görevlisi çalışıyor ancak kapının sıkışmayı önleme özelliği yok Kablolama hatası Kılavuza göre kabloları yeniden kontrol edin; kapı kontrol sistemine doğru bağlantıyı sağlayın
Boşluk Moduna girilemiyor 1. Kapıdan inerken ışık sızıntısı

2. En alttaki kiriş moloz nedeniyle tıkanmış

3. Kapı/engel, minimum sürekli engelleme mesafesini karşılayamıyor		 1. Işık sızıntısını önlemek için kapı contasını sabitleyin

2. Işını tıkayan kalıntıları temizleyin

3. Kapıyı/engeli mesafe gereksinimlerini karşılayacak şekilde ayarlayın

Kullanım ve Bakım Uyarıları (Önemli Hatırlatmalar)

  • Hasar veya paraziti önlemek için kabloları yüksek gerilim iletkenlerinden ve kapı makinelerinden uzak tutun.
  • Tozu veya yoğunlaşmayı gidermek için verici/alıcı lenslerini kuru, yumuşak bir bezle düzenli olarak silin.
  • Kabloları zorla bükmeyin, bükmeyin veya çekmeyin; Kızılötesi lenslerin çizilmesini önleyin.
  • Doğrudan güneş ışığının veya kızılötesi ışık kaynaklarının alıcıya parlamasını önleyin (yanlış tetiklemeleri önler).
  • Normal çalışmayı sağlamak için sıkışma önleme ve Boşluk Modu işlevlerini periyodik olarak test edin.
Teknik destek, özelleştirme veya toplu sorularınız için resmi web sitemizi ziyaret edin:https://www.accesssecuritysolution.com/

Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Koruyucusu 8-16 Yayla Seçenekleri 1




Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Koruyucusu 8-16 Yayla Seçenekleri 2


Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Koruyucusu 8-16 Yayla Seçenekleri 3

Yüksek Hızlı Kapılar için Fotoelektrik Güvenlik Koruyucusu 8-16 Yayla Seçenekleri 4
