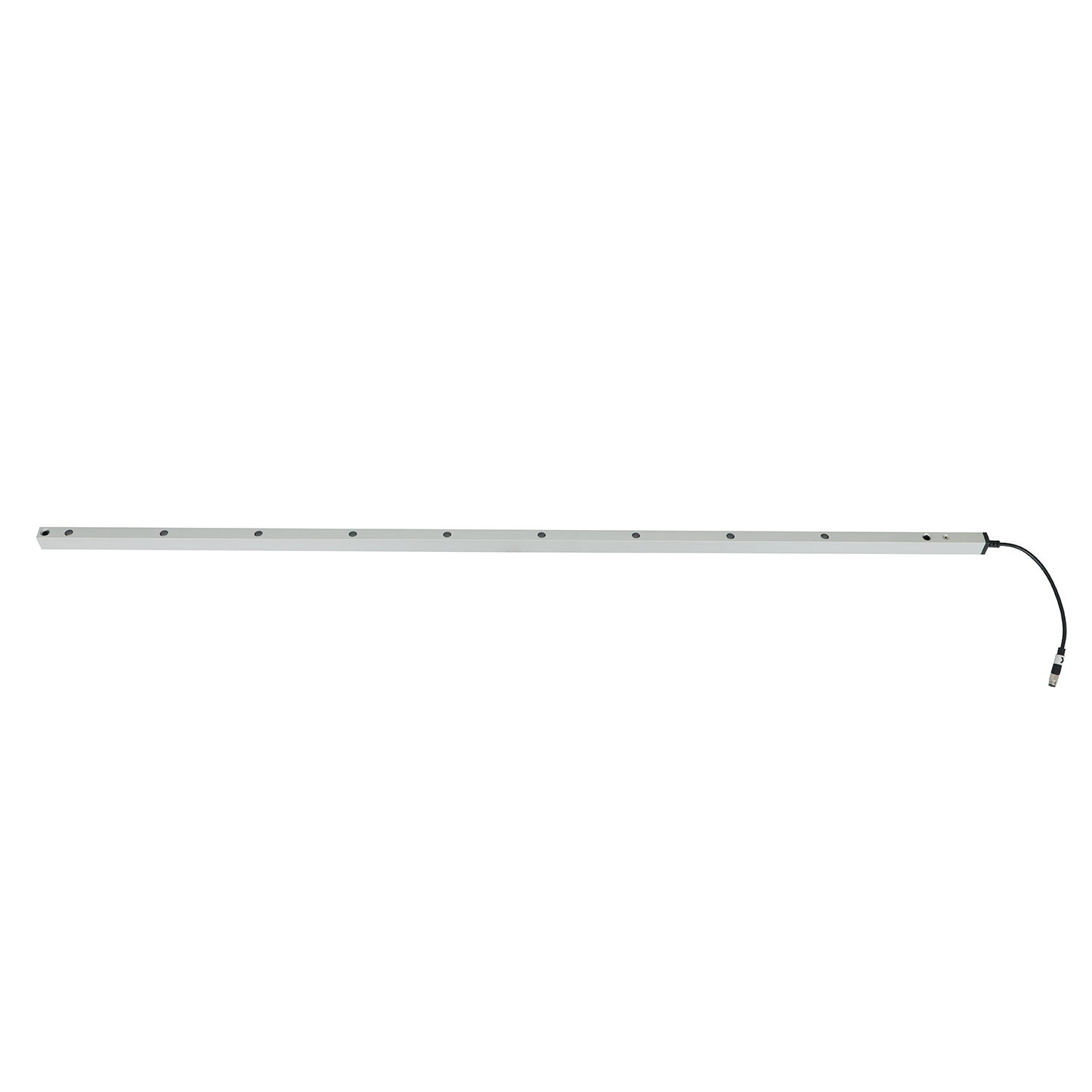

Su geçirmez alüminyum kapalı otomatik kapılar için güvenlik ışık ızgara sistemi

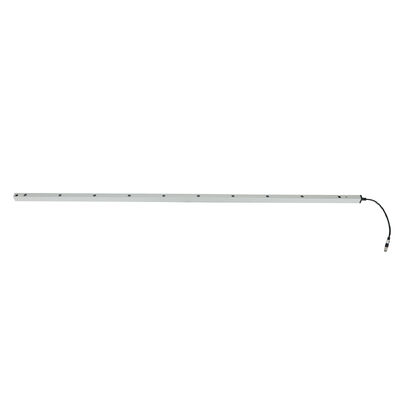

  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
  • Safety Light Grid System for Automatic Doors with Waterproof Aluminum Housing
Menşe yeri Çin
Marka adı JUTAI
Sertifika CE
Model numarası CL20-8L
Belge CL05-8L User Manual.pdf
Min sipariş miktarı 1
Fiyat negotiable
Ambalaj bilgileri karikatür
Teslim süresi 5 - 8 iş günü
Ödeme koşulları T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini Ayda 1000 parça

Ücretsiz numuneler ve kuponlar için bana ulaşın.

Naber:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Eğer herhangi bir endişeniz varsa, 24 saat online yardım sağlıyoruz.

x
Ürün ayrıntıları
IP derecelendirmesi IP67 İşlev körleme
algılama mesafesi 8m Malzeme Alüminyum Alaşım
Özellik Korozyona dayanıklı Güç Gerilimi DC12-24V
Çalışma Sıcaklığı -20 ~ 60 ℃ Çalışma Akımı < 50mA
Çıkış No/Nc, COM Çalışma akımı <20mA@DC12V-24V
Şartname 2000*21*15mm
Vurgulamak

Otomatik Kapı Güvenlik Işık Ağı Sistemi

,

Alüminyum Konut Güvenlik Işık Ağı Sistemi

,

Su geçirmez güvenlik ışık şebekesi sistemi
Mesaj bırakın
Ürün Açıklaması



Ürün Tanımı


Su geçirmez alüminyum kapalı otomatik kapılar için güvenlik ışık ızgara sistemi 0


Su geçirmez alüminyum kapalı otomatik kapılar için güvenlik ışık ızgara sistemi

JUTAI CL20-8L Güvenlik Işık Şebekesi Sistemi, otomatik kapılar için özel olarak tasarlanmış profesyonel bir koruyucu çözümdür ve su geçirmez bir alüminyum korumaya ve IP67 korumasına sahiptir.Yayıcı ile alıcı arasında 8 ışınlı görünmez bir ışık ağı oluşturur., personel, nesneler ya da ekipman müdahale ettiğinde hemen kapının geri dönüşünü veya durmasını tetikler, sıkışmayı, ezmeyi,veya endüstriyel ve ticari ortamlarda çarpışma kazaları.

Temel Özellikler (Parametreler Tablosu)

Parametreler Spesifikasyon
Model CL20-8L
Ürün Türü Güvenlik ışığı ızgarası sistemi (güvenlik ışığı perde)
Çalışma Voltajı DC12-24V
Çalışma akımı Göndericisi: <65mA @DC12V; Alıcısı: <20mA @DC12V
Çıktı Yapılandırması NO/NC röle çıkışı (varsayılan NO, NC'ye yapılandırılabilir); COM terminali dahil
Koruma derecesi IP67 (toz geçirmez + su geçirmez)
Konut malzemeleri Alüminyum alaşımı (su geçirmez, korozyona dayanıklı)
Çalışma aralığı (vericiden alıcıya) 1-8m
En yüksek koruma yüksekliği 1729 mm
Fotocelerin sayısı 8 kiriş
Kablo Uzunluğu İletici: 8m Alıcı: 4m
Bağlantı tipi Göndericisi: 5 kutuplu erkek M8 bağlantısı Alıcı: 5 kutuplu erkek M8 bağlantısı
Çalışma sıcaklığı -20°C ~ +60°C
Ana fonksiyon Otomatik kapı sıkıştırma karşıtı koruma + boşaltma modu (sahte alarm karşıtı)
LED Durum Göstericileri Iletken: Sabit mavi (normal çalışma); Hızlı yanıp sönen kırmızı (gerileme < 9V veya > 28V)

Alıcı: Sabit kırmızı (objek / personel engellendi); Sabit mavi (hiç bir engel yok); Yanıp sönen mavi (ilk açılış, yanlış hizalama)
Kurulum deliğinin boyutları (birim: mm) 1429, 75, 80, 175, 19.721.4, 259

Ana Avantajlar (Açık Noktalar)

1Su geçirmez Alüminyum Konut

  • Alüminyum alaşım yapısı, IP67 derecesiyle eşleştirilen dayanıklılık, korozyon direnci ve etkili su geçirmezliği sağlar.
  • Yağmura, tozu ve nemye dayanıklı, açık havada monte edilen otomatik kapılar veya nemli endüstriyel ortamlar için uygundur.

2Hedefli Otomatik Kapı Koruması

  • 8 ışınlı ışık şebekesi, güvenlik kör noktalarını ortadan kaldırarak ve ellerin, uzuvların veya nesnelerin sıkılmasını önleyerek kapının tam açılış yüksekliğini (1729 mm) kaplar.
  • Işık kesintiye anında yanıt vermek, güvenlik gecikmelerinden kaçınmak için otomatik kapıların çalışma hızına eşleşmek.

3. Sahte alarm önleme için boşaltma modu

  • İlk kanalı engellemek, otomatik kapı boşluğu yapılarına adapte olan güvenlik tepkilerini tetiklemez.
  • Normal kapanış sırasında gereksiz bir kapının tersine dönmesinden kaçınırken, istenmeyen müdahalelere karşı koruma sağlar.

4. Kolay Kurulum ve Çalışma

  • Renkli kodlanmış kablolama, otomatik kapı kontrol sistemlerine bağlantıyı basitleştirir (Tüm ayrıntılar Kablolama Kılavuzunda).
  • Düzenlenebilir montaj destekleri çeşitli kapı çerçeve yapılarına uyabilir; sezgisel LED göstergeler hızlı durum kontrollerini sağlar.

Kablolama Kılavuzu (Standart Tablo)

Bileşen Tel rengi Görev Notlar
Göndericisi Kırmızı DC12-24V pozitif güç kaynağı Istikrarlı güç kaynağına bağlanın; aşırı veya düşük voltajdan kaçının
Göndericisi Siyah Yer (GND) Güç negatif terminaline bağlayın; güvenilir topraklama sağlamak
Göndericisi Yeşil/Sarı/Beyaz Rezerv Temel kullanım için bağlantı gerekmez.
Alıcı Kırmızı DC12-24V pozitif güç kaynağı İletici güç bağlantısı ile aynı
Alıcı Siyah Yer (GND) Göndericisi olan paylaşılan arazi
Alıcı Yeşil NO/NC Çıktısı (Özgün NO) Otomatik kapı kontrol sisteminin güvenlik sinyali girişine bağlanın
Alıcı Sarı Yapılandırılabilir NC Blank Mode ayarıyla etkinleştir
Alıcı Beyaz COM (Ortaq Terminal) NO/NC çıkışı için eşleştirme terminali

Önemli Bir Uyarı

  • NO/NC terminallerini (alıcının yeşil/sarı tellerini) güç kaynağı pozitif terminaline bağlamayın. Bu optik röleye zarar verir.

Blank Mode Etkinleştirme Adımları

  1. Kablolama ve güç sistemi tamamlandı.
  2. 1 dakika içinde, alıcının yeşil teline GND'sine (Siyah tel) beş kez dokunun.
  3. Alıcı'nın aktifleşmesini onaylamak için kırmızı ışık yanıp söner: Sarı tel NC moduna geçer, Blank Modu etkinleştirilmiştir.

Uygulama Senaryoları (Hedef Listesi)

  • Endüstriyel otomatik kapılar (hızlı kapılar, rulo kapıları, bölüm kapıları)
  • Ticari otomatik kapılar (ticaret merkezleri, ofis binaları, perakende mağazaları)
  • Dış otomatik kapılar (park yerleri, lojistik merkezi girişleri)
  • Özel ortam otomatik kapılar (soğuk depolama, nemli atölyeler)

Sorun giderme (Sorun çözme tablosu)

Hata Belirtileri Muhtemel Nedenler Çözümler
Alıcının mavi ışığı yanıp söner (açık) Emitör ve alıcının yanlış hizalandırılması Paralel hizalama sağlamak için konumları yeniden ayarlayın
İletici'nin kırmızı ışığı hızlı yanıp sönüyor. Güç kaynağı voltajı < 9V veya > 28V DC12-24V gereksinimlerini karşılamak için güç kaynağını dengele
Sistem çalışıyor, ama kapının sıkma karşıtı bir etkisi yok. Kablolama hatası Rehber ile kablo tekrar kontrol; kapı kontrol sistemi doğru bağlantı sağlamak
Boşaltma Moduna girmek mümkün değil 1. Kapı iniş sırasında ışık sızıntısı

2En alt kiriş enkazlar tarafından engellendi.

3. Kapı / engelleme minimum sürekli engelleme mesafesini karşılamıyor		 1. Işık sızmasını önlemek için kapı mühürleme tamir

2Işık ışınını engelleyen açık kalıntılar.

3Uzaklık gereksinimlerini karşılamak için kapı / engelli ayarlamak

Kullanım ve Bakım Uyarıları (Anahtar Hatırlatmalar)

  • Kabloları yüksek voltajlı iletkenlerden ve kapı makinelerinden uzak tutun.
  • Tozu, nem veya kirleri gidermek için emitör/receiver lenslerini kuru, yumuşak bir bezle düzenli olarak silin.
  • Kabloları kuvvetle bükmeyin, bükmeyin veya çekmeyin; alüminyum kabloları veya kızılötesi lensleri kaşımaktan kaçının.
  • Doğrudan güneş ışığının veya kızılötesi ışık kaynaklarının alıcıya ulaşmasını önleyin (sahte tetiklemelerden kaçının).
  • Dış mekanlarda kurulması için, cihazın rüzgar ve titreşimlere karşı dayanıklı olması için sağlam bir şekilde sabitlendiğinden emin olun.
Teknik destek, özelleştirme veya toplu sorular için resmi web sitemizi ziyaret edin:https://www.accesssecuritysolution.com/
