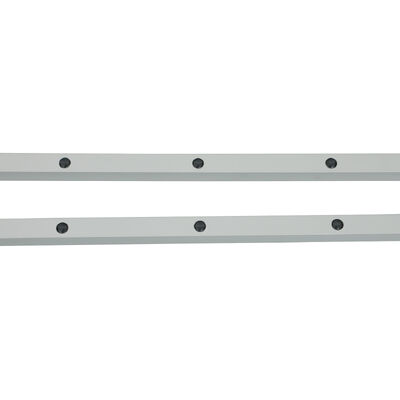

Ayarlanabilir 500-2500mm Uzunluğunda Endüstriyel Kapılar için Kızılötesi Koruma Bariyeri

Menşe yeri Çin
Marka adı JUTAI
Sertifika CE
Model numarası CL20-8L
Belge CL05-8L User Manual.pdf
Min sipariş miktarı 1
Fiyat negotiable
Ambalaj bilgileri karikatür
Teslim süresi 5 - 8 iş günü
Ödeme koşulları T/T,L/C,D/A,D/P,Western Union,Paypal,,MoneyGram,Alipay
Yetenek temini Ayda 1000 parça
Ürün ayrıntıları
IP derecelendirmesi IP67 İşlev körleme
algılama mesafesi 8m Malzeme Alüminyum Alaşım
Özellik Korozyona dayanıklı Güç Gerilimi DC12-24V
Çalışma Sıcaklığı -20 ~ 60 ℃ Çalışma Akımı < 50mA
Çıkış No/Nc, COM Çalışma akımı <20mA@DC12V-24V
Şartname 2000*21*15mm
Vurgulamak

Endüstriyel Kapılar için Kızılötesi Koruma Bariyeri

,

Ayarlanabilir 500-2500mm Kızılötesi Koruma Bariyeri

Mesaj bırakın
Ürün Açıklaması



Ürün Açıklaması

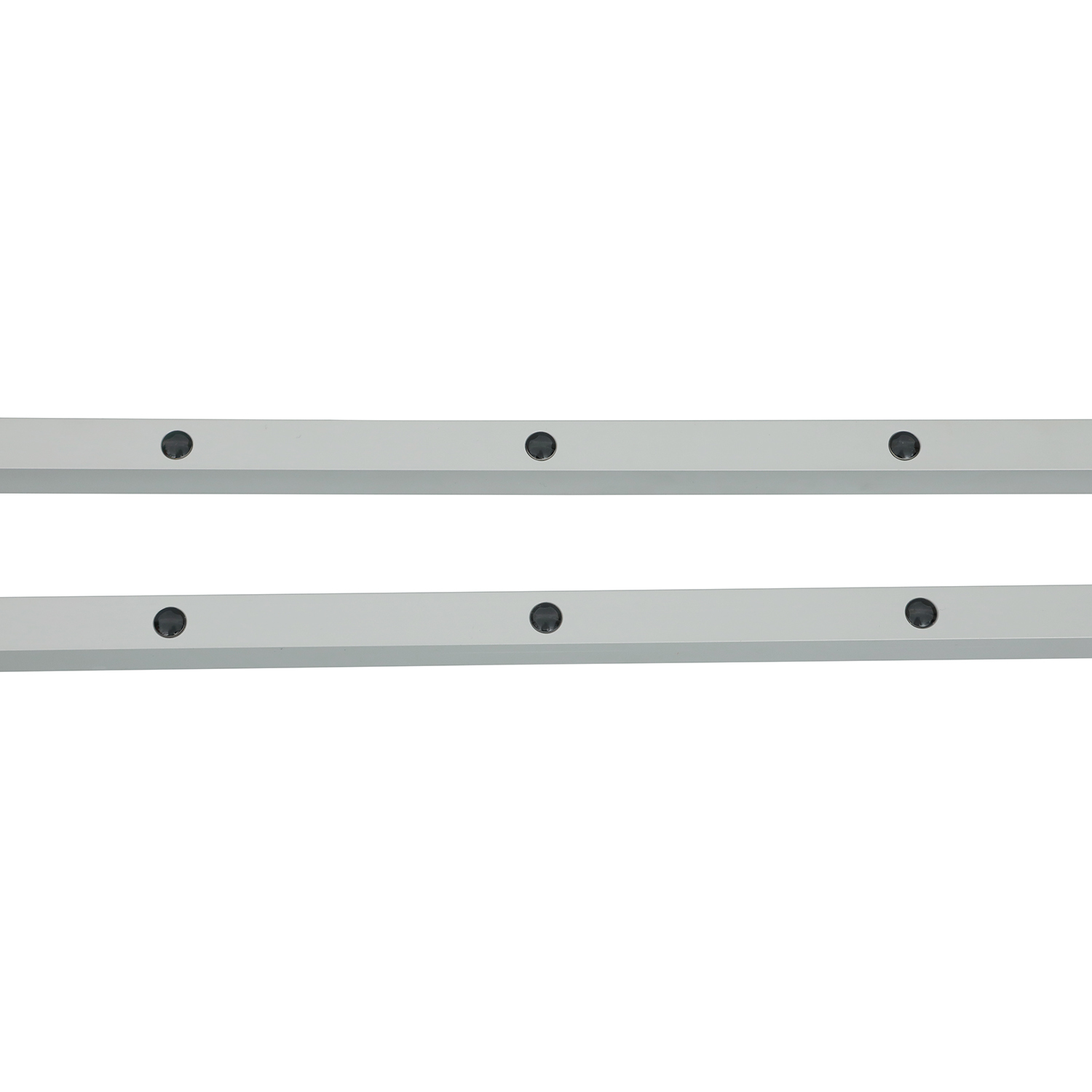

Ayarlanabilir 500-2500mm Uzunluğunda Endüstriyel Kapılar için Kızılötesi Koruma Bariyeri 0

Ayarlanabilir 500-2500mm Uzunluğunda Endüstriyel Kapılar İçin Kızılötesi Koruma Bariyeri

JUTAI CL Serisi Kızılötesi Koruma Bariyeri, endüstriyel kapılar için özel olarak tasarlanmış profesyonel bir güvenlik çözümüdür ve çeşitli kapı boyutlarına uyum sağlamak için 500mm'den 2500mm'ye kadar ayarlanabilir uzunluklar sunar. Verici ve alıcı arasında görünmez bir ışık ızgarası oluşturur, personel/nesnelerin girmesi durumunda anında kapı tersine çevrilmesini veya durmasını tetikler—endüstriyel ortamlarda sıkışma kazalarını etkili bir şekilde önler. IP67 koruması ve alüminyum alaşımlı gövdesi ile zorlu koşullarda güvenilir performans sunar.

Temel Özellikler (Parametre Tablosu)

Parametre Özellik
Model Serisi CL05, CL10, CL15, CL20, CL25 (-8L eki ile)
Ayarlanabilir Uzunluk Aralığı 500mm, 1000mm, 1500mm, 2000mm, 2500mm (modele bağlı)
Foto hücre Sayısı 8 ışın
Maksimum Koruma Yüksekliği 1729mm (CL20-8L referansı)
Çalışma Gerilimi DC12-24V
Çalışma Akımı Verici: <65mA @DC12V; Alıcı: <20mA @DC12V
Çıkış Yapılandırması NO/NC röle çıkışı (varsayılan NO, NC'ye yapılandırılabilir); COM terminali dahil
Koruma Sınıfı IP67 (toz geçirmez + su geçirmez)
Gövde Malzemesi Alüminyum alaşım
Çalışma Aralığı (Vericiden Alıcıya) 1-8m
Kablo Uzunluğu Verici: 8m; Alıcı: 4m
Konnektör Tipi Verici: 5 kutuplu M8 erkek; Alıcı: 4 kutuplu M8 erkek
Çalışma Sıcaklığı -20°C ~ +60°C
Temel İşlev Endüstriyel kapı sıkışma önleme + Boşaltma Modu (ilk kanal tetikleme yapmaz)
LED Durum Göstergeleri Verici: Sabit mavi (normal); Hızlı yanıp sönen kırmızı (gerilim <9V or>28V)

Alıcı: Sabit kırmızı (engellenmiş); Sabit mavi (engellenmemiş); Yanıp sönen mavi (hizalama hatası)
Montaj Deliği Boyutları (Birim: mm) 14, 29, 75, 80, 175, 19.7, 21.4, 259

Temel Avantajlar (Açık Noktalar)

1. 500-2500mm Ayarlanabilir Uzunluk

  • Çeşitli uzunluk seçenekleri, küçük erişim kapılarını (500mm) ekstra büyük endüstriyel kapılara (2500mm) kadar kapsar ve çeşitli endüstriyel kapı boyutlarına uyum sağlar.
  • Ek değişikliklere gerek yok—farklı kapı açıklıkları için doğrudan eşleşen modellerin seçimi.

2. Hedeflenen Endüstriyel Kapı Koruması

  • 8 ışınlı ışık ızgarası, güvenlik kör noktalarını ortadan kaldırır, elleri, uzuvları veya nesneleri algılayarak sıkışma/ezilme riskini önler.
  • Boşaltma Modu, endüstriyel kapı boşluklarına uyum sağlar, normal kapanma sırasında yanlış alarmları önler.

3. Sağlam ve Çevresel Olarak Dayanıklı

  • IP67 koruması, toz, su sıçramaları ve zorlu endüstriyel koşullara dayanır, iç/dış mekan kullanımı için uygundur.
  • Alüminyum alaşımlı gövde, korozyona ve mekanik aşınmaya karşı dayanıklıdır, uzun süreli güvenilirlik sağlar.

4. Kolay Kurulum ve Çalıştırma

  • Renk kodlu kablolama, endüstriyel kapı kontrol sistemlerine bağlantıyı basitleştirir (Kablolama Kılavuzunda ayrıntılar).
  • Ayarlanabilir montaj braketleri çeşitli kapı çerçevelerine uyar; sezgisel LED göstergeler, hızlı sorun gidermeyi sağlar.

Kablolama Kılavuzu (Standartlaştırılmış Tablo)

Bileşen Kablo Rengi Fonksiyon Notlar
Verici Kırmızı DC12-24V Pozitif Güç Kaynağı Kararlı güç kaynağına bağlayın
Verici Siyah Toprak (GND) Güç negatif terminaline bağlayın
Verici Yeşil/Sarı/Beyaz Rezerve Temel kullanım için bağlantı gerekmez
Alıcı Kırmızı DC12-24V Pozitif Güç Kaynağı Verici gücüyle aynı
Alıcı Siyah Toprak (GND) Verici ile ortak toprak
Alıcı Yeşil NO/NC Çıkışı (Varsayılan NO) Kapı kontrol sisteminin güvenlik sinyali girişine bağlayın
Alıcı Sarı Yapılandırılabilir NC Boşaltma Modu kurulumu ile etkinleştirin
Alıcı Beyaz COM (Ortak Terminal) NO/NC çıkışı için eşleşen terminal

Kritik Uyarı

  • NO/NC terminallerini güç kaynağı pozitifine BAĞLAMAYIN—bu, optik röleye zarar verir.

Boşaltma Modu Aktivasyon Adımları

  1. Kablolamayı tamamlayın ve cihazı açın.
  2. Açıldıktan sonraki 1 dakika içinde, alıcının Yeşil kablosuna GND'sine (Siyah kablo) beş kez dokunun.
  3. Alıcının Kırmızı ışığı, aktivasyonu onaylamak için yanıp söner: Sarı kablo NC moduna geçer, Boşaltma Modu etkinleştirilir.

Model ve Uzunluk Eşleşmesi (Tablo)

Model Uzunluk Hedef Endüstriyel Kapı Tipleri
CL05-8L 500mm Küçük erişim kapıları, yardımcı kapılar
CL10-8L 1000mm Orta boy kepenk kapıları, garaj kapıları
CL15-8L 1500mm Depo seksiyonel kapıları, lojistik merkezi kapıları
CL20-8L 2000mm Büyük endüstriyel hızlı kapılar, soğuk hava deposu kapıları
CL25-8L 2500mm Ekstra büyük yükleme rampası kapıları, ağır hizmet tipi endüstriyel kapılar

Sorun Giderme (Sorun-Çözüm Tablosu)

Arıza Belirtileri Çözümler
Alıcının mavi ışığı yanıp sönüyor (açık) Verici ve alıcıyı paralel hizalama için yeniden hizalayın
Vericinin kırmızı ışığı hızlı yanıp sönüyor Güç kaynağını DC12-24V'ye sabitleyin (<9V or>28V'den kaçının)
Sıkışma önleme eylemi yok (cihaz normal) Bağlantı hatalarını düzeltmek için kılavuza göre kablolamayı tekrar kontrol edin
Boşaltma Moduna girilemiyor 1. Işık sızıntısını önlemek için kapı sızdırmazlığını düzeltin

2. En alttaki ışını engelleyen kalıntıları temizleyin

3. Kapının/engelin minimum sürekli engelleme mesafesini karşıladığından emin olun

Kullanım ve Bakım Uyarıları (Temel Hatırlatıcılar)

  • Kabloları yüksek gerilim iletkenlerinden ve kapı makinelerinden uzak tutun, hasarı önlemek için.
  • Verici/alıcı lenslerini düzenli olarak kuru, yumuşak bir bezle silerek toz/kirleri temizleyin.
  • Cihazı veya kabloları bükmeyin/bükmeyin; kızılötesi lensleri çizmeyin.
  • Doğrudan güneş ışığının veya kızılötesi ışık kaynaklarının alıcıya parlamasını önleyin.
  • Boşaltma Modu nesnelerinin minimum sürekli engelleme mesafesi gereksinimini karşıladığından emin olun.
Teknik destek veya toplu talepler için ziyaret edin: https://www.accesssecuritysolution.com/
