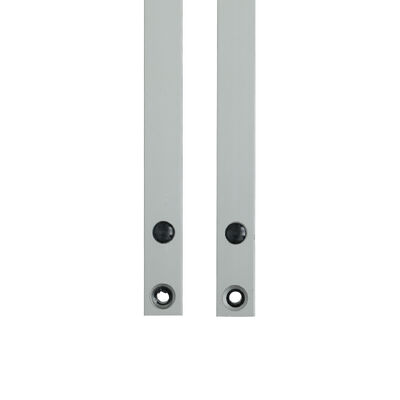

NO/NC çıkışı ve hızlı yanıtla kapı sistemleri için çoklu ışınlı güvenlik sensörü

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	CL20-8L
Belge	CL05-8L User Manual.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karikatür
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Yetenek temini	Ayda 1000 parça

Ürün ayrıntıları

IP Derecelendirmesi	IP67	İşlev	körleme
Algılama mesafesi	8m	Malzeme	Alüminyum Alaşım
Özellik	Korozyona Dayanıklı	Güç Gerilimi	DC12-24v
Çalışma Sıcaklığı	-20 ~ 60 ℃	Çalışma Akımı	< 50mA
Çıkış	No/Nc, COM	Çalışma akımı	<20mA@DC12V-24V
Şartname	20002115mm
Vurgulamak	NO/NC çıkış güvenlik sensörü , Kapı Sistemleri Güvenlik Sensörü , Çoklu ışınlı güvenlik sensörü

Mesaj bırakın

Ürün Açıklaması

Kapı Sistemleri İçin NO/NC Çıkışlı ve Hızlı Tepkili Çok Işınlı Güvenlik Sensörü

JUTAI CL20-8L Çok Işınlı Güvenlik Sensörü, 8 ışın algılama, yapılandırılabilir NO/NC çıkışı ve hızlı tepki performansı sunan, kapı sistemleri için tasarlanmış profesyonel bir koruyucu cihazdır. Verici ve alıcı arasında görünmez bir ışık ağı oluşturarak, personel, eller veya nesneler içeri girdiğinde anında kapı tersine çevirme veya durdurma işlemini tetikler—endüstriyel, ticari ve lojistik kapı senaryolarında sıkışma ve ezilme kazalarını etkili bir şekilde önler. IP67 koruması ve alüminyum alaşımlı gövdesi ile hızlı kapılar, panjur kapılar ve otomatik kapılar için güvenilir güvenlik sağlar.

Temel Özellikler

Parametre	Özellik
Model	CL20-8L
Ürün Tipi	Çok ışınlı güvenlik sensörü (güvenlik ışık perdesi)
Fotoelektrik Sensör Sayısı	8 ışın
Maksimum Koruma Yüksekliği	1729mm
Çalışma Voltajı	DC12-24V
Çalışma Akımı	Verici: <65mA @DC12V; Alıcı: <20mA @DC12V
Çıkış Yapılandırması	NO/NC röle çıkışı (varsayılan NO, NC olarak yapılandırılabilir); COM terminali dahildir
Tepki Süresi	Hızlı (kapı güvenlik eylemleri için anında tetikleme)
Koruma Sınıfı	IP67 (toza dayanıklı + suya dayanıklı)
Gövde Malzemesi	Alüminyum alaşım
Çalışma Aralığı (Vericiden Alıcıya)	1-8m
Kablo Uzunluğu	Verici: 8m; Alıcı: 4m
Konnektör Tipi	Verici: 5-pin M8 erkek konnektör; Alıcı: 5-pin M8 erkek konnektör
Çalışma Sıcaklığı	-20°C ~ +60°C
Anahtar Fonksiyon	Kapı sistemi sıkışma önleme + Kör Nokta Modu (ilk kanal tetiklenmez)
LED Durum Göstergeleri	Verici: Sabit mavi (normal çalışma); Hızlı kırmızı yanıp sönme (voltaj <9V or>28V) Alıcı: Sabit kırmızı (nesne/personel engellendi); Sabit mavi (engel yok); Mavi yanıp sönme (ilk güç açma, verici-alıcı hizalama hatası)
Montaj Deliği Boyutları (Birim: mm)	14, 29, 75, 80, 175, 19.7, 21.4, 259

Ana Avantajlar

Çok Işınlı Tam Kapsama Algılama: 8 ışınlı ışık ağı, tüm kapı açıklığı yüksekliği (1729mm) boyunca güvenlik kör noktalarını ortadan kaldırır, küçük nesnelerin, ellerin veya uzuvların kaçırılmamasını sağlar. Yoğun ışın dağılımı, kapı sistemlerinin dinamik çalışmasına uyum sağlayarak her yönden sıkışma önleme koruması sunar.
Yapılandırılabilir NO/NC Çıkışı: Varsayılan NO çıkışı standart kapı kontrol sistemi gereksinimlerini karşılar; NC çıkışı basit bir işlemle yapılandırılabilir. Esnek çıkış modu değiştirme, çeşitli kapı kontrol panelleri ve güvenlik röleleri ile sorunsuz entegrasyon sağlayarak uyumluluğu artırır.
Kapı Güvenliği İçin Hızlı Tepki: Yüksek hızlı kapıların ve panjurların hızlı çalışmasına uyum sağlayarak ışın kesildiğinde güvenlik eylemlerini (kapı tersine çevirme/durdurma) anında tetikler. Yüksek trafikli kapı senaryolarında güvenlik gecikmelerini ortadan kaldırarak sıkışma kazalarını etkili bir şekilde önler.
Sağlam ve Güvenilir Performans: IP67 koruması toza, su sıçramalarına ve geçici daldırmalara karşı dayanıklıdır, iç/dış mekan kapı kurulumları ve zorlu endüstriyel ortamlar için uygundur. Alüminyum alaşımlı gövde korozyona, mekanik aşınmaya ve titreşime karşı dirençlidir, sık kapı operasyonları için uzun süreli kararlılık sağlar.
Yanlış Alarm Önleme İçin Kör Nokta Modu: Işık ağının ilk kanalının engellenmesi güvenlik tepkilerini tetiklemez, normal kapanma sırasında kapı boşluk yapılarına ve sıralı ışın engellemeye uyum sağlar. İstenmeyen girişlere karşı tam koruma sağlarken gereksiz kapı kesintilerini önler.

Kablolama Kılavuzu

Bileşen	Tel Rengi	Fonksiyon	Detaylı Notlar
Verici	Kırmızı	DC12-24V Pozitif Güç Kaynağı	Kararlı bir DC güç kaynağına bağlayın; aşırı voltaj/düşük voltajdan kaçının
Verici	Siyah	Toprak (GND)	Güç kaynağının negatif terminaline bağlayın; güvenilir topraklama sağlayın
Verici	Yeşil/Sarı/Beyaz	Yedek	Temel kullanım için bağlantı gerekmez
Alıcı	Kırmızı	DC12-24V Pozitif Güç Kaynağı	Tutarlı voltaj için verici ile aynı güç kaynağı
Alıcı	Siyah	Toprak (GND)	Sinyal kararlılığını sağlamak için verici ile paylaşılan toprak
Alıcı	Yeşil	NO/NC Çıkışı (Varsayılan NO)	Kapı kontrol sisteminin güvenlik sinyal giriş terminaline bağlayın
Alıcı	Sarı	Yapılandırılabilir NC	NC anahtarlama işlemi aracılığıyla etkinleştirin
Alıcı	Beyaz	COM (Ortak Terminal)	NO/NC çıkışı için eşleşen terminal; kapı kontrol sisteminin ilgili terminaline bağlanmalıdır

Kritik Uyarı: NO/NC terminallerini (alıcının Yeşil/Sarı kabloları) güç kaynağının pozitif terminaline BAĞLAMAYIN—bu, optik röleye kalıcı hasar verecektir.

NC Çıkış ve Kör Nokta Modu Aktivasyon Adımları

Kablolamayı Kablolama Kılavuzuna göre tamamlayın ve bağlantı hataları olmadığından emin olun.
Sensörü açın (güç kaynağının DC12-24V gereksinimlerini karşıladığından emin olun).
Güç açıldıktan sonra 1 dakika içinde, alıcının Yeşil kablosunu (NO çıkışı) Siyah kablosuna (GND) beş kez art arda dokunun.
Alıcının Kırmızı ışığının hızla yanıp söndüğünü gözlemleyin—bu, başarılı aktivasyonun göstergesidir: Sarı kablo NC moduna geçer ve Kör Nokta Modu etkinleştirilir.

Uygulama Senaryoları

Endüstriyel hızlı kapılar (üretim tesisleri, lojistik merkezleri)
Panjur kapılar (depolar, perakende mağazaları, ticari binalar)
Otomatik kapılar (ofis binaları, alışveriş merkezleri, endüstriyel atölyeler)
Soğuk hava deposu kapıları (soğutmalı depolar, dondurucu odaları)
Garaj kapıları (konut, ticari otoparklar)

Sorun Giderme

Hata Belirtileri	Olası Nedenler	Detaylı Çözümler
Güç açıldıktan sonra alıcının mavi ışığı sürekli yanıp sönüyor	Verici ve alıcı hizalanmamış (ışınlar eşleşmiyor)	1. Verici ve alıcının montaj konumlarını paralel hizalamayı sağlamak için ayarlayın. 2. İki ünite arasındaki ışık yolunu engelleyen herhangi bir engeli kaldırın. 3. Hizalama hatalarından kaynaklanan titreşimi önlemek için montaj vidalarını sıkın.
Vericinin kırmızı ışığı hızla yanıp sönüyor	Güç kaynağı voltajı <9V or>28V	1. Güç kaynağı voltajını test etmek için bir multimetre kullanın. 2. Güç kaynağını kararlı bir DC12-24V adaptörü ile değiştirin. 3. Uzun kabloların neden olduğu voltaj düşüşlerini kontrol edin ve gerekirse daha kalın kablolarla değiştirin.
Sensör normal çalışıyor (LED göstergeleri doğru), ancak kapıda sıkışma önleme eylemi yok	Kablolama hatası (NO/NC veya COM terminalinin yanlış bağlantısı)	1. Kablolamayı Kablolama Kılavuzuna göre tekrar kontrol edin—Yeşil/Sarı (çıkış) ve Beyaz (COM) terminallerinin kapı kontrol sisteminin güvenlik arayüzüne bağlandığından emin olun. 2. Kapı kontrol sisteminin "harici güvenlik sensörü girişi" moduna ayarlandığını doğrulayın.
Kör Nokta Moduna giremiyor / NC çıkışına geçemiyor	1. İşlem güç açıldıktan sonra 1 dakikalık pencereyi aşıyor 2. Kapı inerken ışık sızması (kesintili ışın engelleme) 3. En alttaki ışın enkaz tarafından engellenmiş	1. Sensörü kapatıp yeniden başlatın, ardından aktivasyon işlemini 1 dakika içinde tamamlayın. 2. Harici ışığın ışık ağını etkilemesini önlemek için kapı contasını sabitleyin. 3. En alttaki ışını engelleyen toz, enkaz veya engelleri temizleyin.

Kullanım ve Bakım Uyarıları

Bağlantı kablolarını parazit, ekstrüzyon veya hasardan kaçınmak için yüksek voltajlı/yüksek akımlı iletkenlerden, kapı makinelerinden ve forklift yollarından uzak tutun.
Parazit, ekstrüzyon veya hasardan kaçınmak için bağlantı kablolarını yüksek voltajlı/yüksek akımlı iletkenlerden, kapı makinelerinden ve forklift yollarından uzak tutun.
Sensörü veya kabloları zorla bükmeyin, bükmeyin veya çekmeyin; alüminyum alaşımlı gövdeyi veya kızılötesi lensleri çizmeyin.
Yanlış tetiklemeleri veya algılama hatasını önlemek için doğrudan güneş ışığının veya diğer kızılötesi ışık kaynaklarının alıcıya vurmasını önleyin.
Kör Nokta Modu için kullanılan kapı veya engelin minimum sürekli engelleme mesafesi gereksinimini karşıladığından emin olun.
Sensörün kapı sistemiyle normal çalıştığından emin olmak için sıkışma önleme işlevini ve çıkış modunu periyodik olarak test edin.
