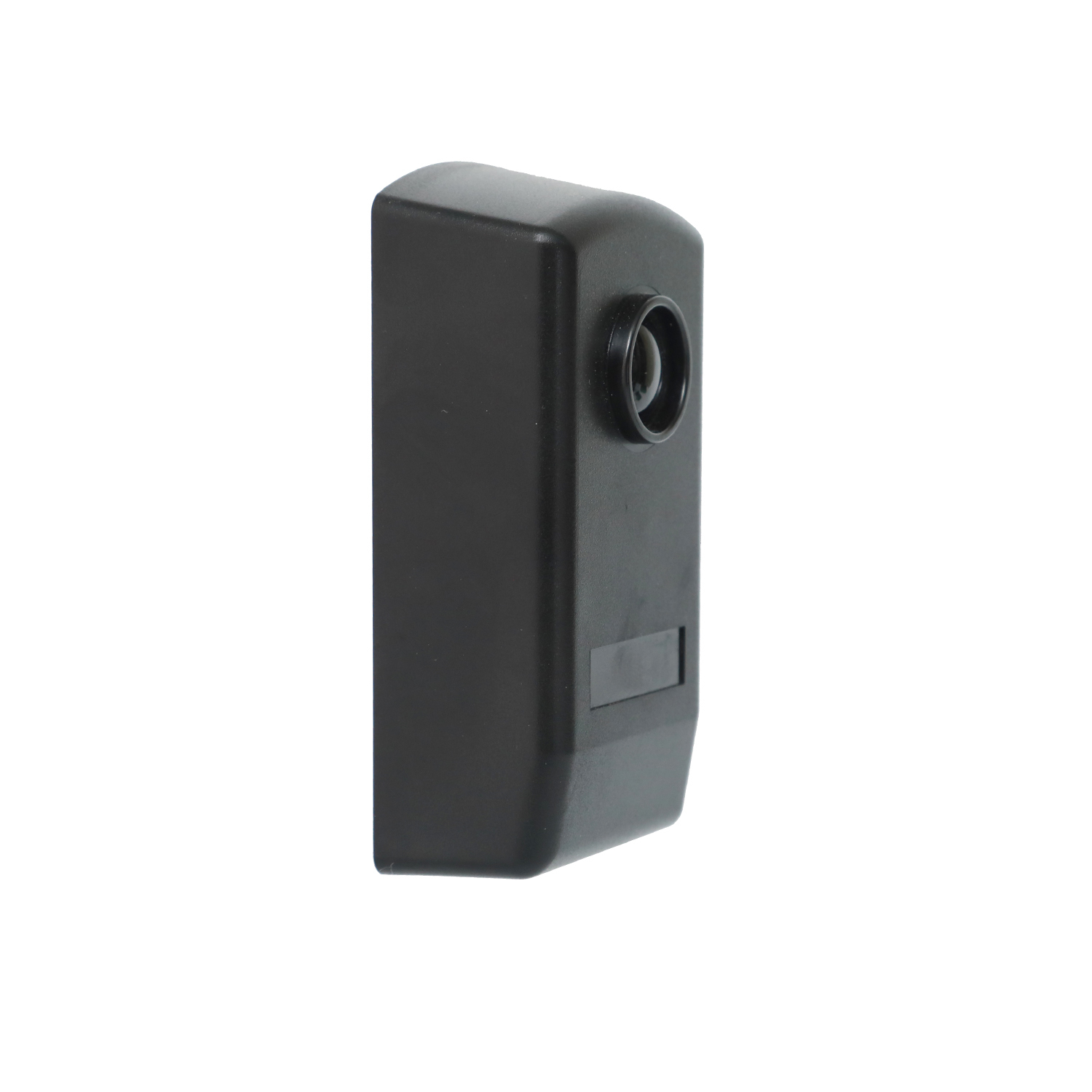

Kapı ve Kapı Güvenliği Tespiti için Dış Mekan Kızılötesi Fotosel IR-20

JUTAI IR-20 Serisi Kızılötesi Fotocell (aynı zamanda IR Sensör, Yay Sensörü olarak da bilinir,veya Kızılötesi Sensör) güvenlik kritik ve otomasyon senaryoları için tasarlanmış profesyonel düzeyde bir ışın algılama çözümüdür.Eşleşen bir verici (TX) ve alıcı (RX) oluşturarak, engelleri tespit etmek, tuzağa düşmeyi önlemek ve güvenliği artırmak için görünmez, hassas bir kızılötesi ışını oluşturur.20 metrelik algılama menziliyleEndüstriyel düzeyde dayanıklılık ve esnek entegrasyon, otomatik kapılar, endüstriyel kapılar, garaj kapıları ve çevre güvenlik sistemleri için dünya çapında güvenilir bir seçim.

Basit ama güvenilir bir ışığa dayalı bir ilkeyle çalışan IR-20 Serisi, TX'den RX'ye odaklanmış bir kızılötesi ışın yayarak çalışır.veya engel) ışığı keser., RX'in iç rölesi anında “kapıları kapatmayı durdurmak, alarmları çalıştırmak ya da makineleri duraklatmak için kontrol sisteminize bir sinyal göndererek tetikler.

UV'ye dirençli mühendislik plastiklerinden ve kauçuk bir kabukla üretilen bu sensör çifti sert dış koşullara, tozlara ve sıcaklık dalgalanmalarına dayanır.Güvenilirliğin pazarlanamayacağı yoğun trafik veya kritik güvenlik ortamlarında sürekli görev için tasarlanmıştır..

• Koruma derecesi IP55: Ek koruma olmadan doğrudan açık havaya monte edilmesini sağlayan, toz girişi ve su jetlerine etkili bir şekilde direnir.
• Geniş Voltaj Uyumluluğu: Kapılar, kapılar ve otomasyon sistemleri için ortak güç kaynaklarıyla sorunsuz bir şekilde entegre olan 12-24V AC / DC (polarizasyonsuz) üzerinde çalışır.
• Aşırı sıcaklığa Adaptasyon: -10°C'den +60°C'ye kadar istikrarlı bir şekilde çalışır, çoğu iklime ve iç / dış çalışma koşullarına uyarlanır.

• 20 metrelik uzaktan algılama: Standart ve geniş açıklıklar için (örneğin, endüstriyel kapılar, büyük sürgülü kapılar) istikrarlı, odaklanmış bir ışın sağlar.
• Çevreye Karşı Müdahale: Optimize edilmiş kızılötesi ışın tasarımı, çevresel ışık, yağmur veya tozdan sahte tetikleri en aza indirir ve doğru algılamayı sağlar.
• İçgüdüsel Durum Göstergesi: RX, hızlı hizalama ve gerçek zamanlı durum kontrolleri için kırmızı bir LED'ye sahiptir (normal çalışma sırasında kapalı, ışın engellendiğinde açıktır).

• Çok yönlü röle çıkışı: SPDT (Tek Kutuplu Çift Atış) COM (Orta), NC (Normal olarak Kapalı) ve NO (Normal olarak Açık) terminalleri ile röle, herhangi bir kapı denetleyici, PLC veya alarm sistemi ile uyumludur.
• Çift Montaj Seçenekleri: Duvar montajını (3x 5mm matkap delikleri) ve metal yüzey montajını (3x 3mm kendi kendine tıklayan vidalar) destekler ve çeşitli kurulum senaryolarına uyarlanır.
• Basitleştirilmiş Hizalama: Kompakt tasarım ve net görsel geri bildirim, hizalandırmayı kolaylaştırır. Kurulum için profesyonel teknik beceriler gerekmez.

• Tuzağa Yakalanma Koruması: Otomatik kapı/kapı sistemleri için güvenlik gereksinimlerini karşılar, engeller tespit edildiğinde kapanmayı durdurarak kazaları önler.
• Istikrarlı Sürekli Çalışma: Endüstriyel sınıf bileşenler, yüksek frekanslı kullanım senaryolarında (örneğin, alışveriş merkezleri, endüstriyel atölyelerinde) uzun vadeli güvenilirliği sağlar.

• Otomatik Kapı Güvenliği: Alışveriş merkezlerinde, hastanelerde ve havaalanlarında süzme kapılar, salıncak kapılar ve yüksek hızlı yuvarlanma kapıları, insanların veya nesnelerin tuzağa düşmesini önler.
• Kapı ve Garaj Otomasyonları: Endüstriyel kapılar, garaj kapıları ve otopark engelleri, kapanırken çarpışmayı önlemek için araçları veya engelleri tespit eder.
• Çevre Güvenliği: Mülkiyet sınırları, pencereler veya çitler için görünmez kızılötesi çitler: ışın kırıldığında davetsiz misafir alarmlarını tetikler.
• Endüstriyel Makineler: Materyal taşıma ekipmanları, otomatik üretim hatları ve konveyör sistemleri için güvenlik kilitleri veya varlık tespiti.
• Ticari ve Kamu Alanları: Ofis binalarında, tren istasyonlarında ve perakende komplekslerinde otomatik girişlerin güvenli çalışması.

1. TX ve RX'yi birbirinin karşısına yerleştirerek, net bir görüş çizgisi sağlayın (çifte hiçbir engel yok).
2. Güç kaynağını (12-24V AC/DC) TX terminalleri 1 ve 2 ve RX terminalleri 1, 2 veya 3'e bağlayın (farklı voltaj uyarlaması için).
3. RX röle terminallerini (4=COM, 5=NC, 6=NO) kapı kontrolörüne, PLC'ye veya alarm sistemine bağlayın.
4. RX'nin kırmızı LED'i sönene kadar TX ve RX'yi hizalaştırın (güçlü bir ışın bağlantısını gösterir).
5. Ön panelleri sağlanan vidalarla sabitleyin, sonra ışığı keserek test edin. RX LED'nin açıldığını ve röle durumunun değiştiğini kontrol edin.

• Kanıtlanmış Endüstriyel Güvenilirlik: Zorlu erişim kontrolü ve güvenlik senaryolarında sürekli görev için inşa edilmiş, bakım sıklığını azaltmıştır.
• Küresel Uyumluluk: Esnek giriş voltajı ve evrensel röle çıkışı, dünya çapındaki otomasyon sistemlerine ve güç standartlarına uyarlanır.
• Kullanıcı Dostu Tasarım: Basitleştirilmiş kurulum, sezgisel hizalanma ve net belgelendirme, dağıtım maliyetlerini düşürür.
• Güvenilir Marka Desteği: Shenzhen JUTAI Comm Co., Ltd tarafından profesyonel teknik destek ve dayanıklı, kaliteli temin edilmiş bileşenlerle geliştirildi.

Güvenlik ve otomasyon sistemlerinizi JUTAI IR-20 fotokelleri ile geliştirin. Spesifikasyonlar, fiyatlar ve teknik destek için bizimle iletişime geçin.
