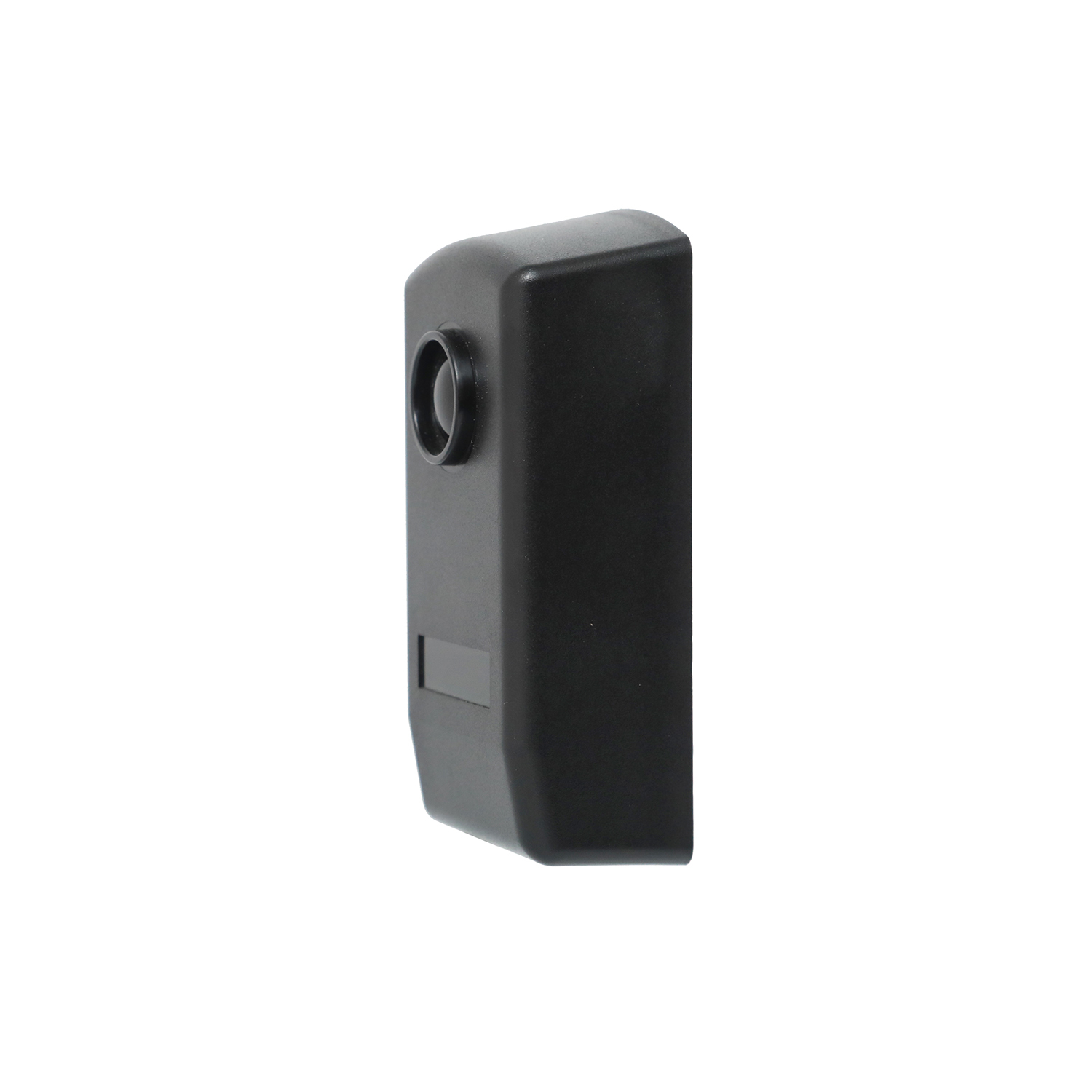

Dış Mekan Güvenliği ve Otomasyon için IP55 Dereceli Kızılötesi Işın Sensörü

Ürüne Genel Bakış

Temel Özellikler ve Avantajlar

1. IP55 Hava Koşullarına Dayanıklı ve Dayanıklı Tasarım

• IP55 Koruması: Toz girişini etkili bir şekilde engeller ve düşük basınçlı su püskürtmelerine (herhangi bir yönden) karşı direnç gösterir, ek muhafazalara gerek kalmadan doğrudan dış mekan kurulumuna olanak tanır.
• UV ve Korozyon Direnci: Kauçuk kaplama, UV'ye dayanıklı kasa, güneş ışığından ve sert hava koşullarından kaynaklanan bozulmayı önleyerek dış mekan ortamlarında hizmet ömrünü uzatır.
• Geniş Sıcaklık Adaptasyonu: -10°C ila +60°C arasında kararlı bir şekilde çalışır, çoğu iklime (soğuk kışlardan sıcak yazlara kadar) uyum sağlar.

2. Güvenilir Uzun Mesafe Algılama

• 20 Metre Algılama Aralığı: Geniş açıklıklar (örneğin, endüstriyel kapılar, park bariyerleri) ve çevre güvenlik çitleri için kararlı, odaklanmış bir ışın sağlar.
• Parazit Önleme Performansı: Optimize edilmiş kızılötesi ışın tasarımı, ortam ışığından, yağmurdan veya tozdan kaynaklanan yanlış tetiklemeleri en aza indirerek doğru algılama sağlar.
• Sezgisel Durum Geri Bildirimi: RX, normal çalışma sırasında (ışın engelsiz) kapalı ve ışın kesildiğinde açık olan bir kırmızı LED göstergesine sahiptir; bu, hızlı hizalama ve gerçek zamanlı durum kontrolleri için kullanılır.

3. Esnek Entegrasyon ve Kolay Kurulum

• Evrensel Güç Uyumluluğu: 12-24V AC/DC (polarize olmayan) güç kaynaklarıyla çalışır, yaygın kapı kontrol cihazları, PLC'ler ve alarm sistemleriyle sorunsuz bir şekilde entegre olur.
• Çok Yönlü Röle Çıkışı: Evrensel uyumluluk için COM (Ortak, terminal 4), NC (Normalde Kapalı, terminal 5) ve NO (Normalde Açık, terminal 6) terminalleri ile SPDT (Tek Kutuplu Çift Atışlı) röle.
• Çift Montaj Seçeneği: Çeşitli dış mekan kurulum senaryolarına uyum sağlayarak duvar montajını (vidalar için 3x 5mm delik) ve metal yüzey montajını (kendinden kılavuzlu vidalar için 3x 3mm) destekler.
• Basitleştirilmiş Kablolama: Net terminal etiketlemesi (TX: güç için 1-2; RX: güç için 1-3, röle çıkışı için 4-6) kurulum hatalarını azaltır.

4. Güvenlik Odaklı ve Endüstriyel Sınıf Performans

• Kapanma Önleme: Otomatik kapılar, geçitler ve bariyerler için güvenlik gereksinimlerini karşılar, insanların/nesnelerin çarpışmasını veya kapanmasını önler.
• Sağlam Elektriksel Özellikler: TX maks. çalışma akımı ≤25mA, RX maks. çalışma akımı ≤35mA ve röle kontak değeri 500mA @ 48V AC/DC'ye kadar - endüstriyel otomasyon yükleri için uygundur.

Teknik Özellikler

Tipik Uygulamalar

• Dış Mekan Kapı ve Garaj Otomasyonu: Endüstriyel kapılar, park bariyerleri ve garaj kapıları - kapanma sırasında çarpışmayı önlemek için araçları/engelleri algılama.
• Çevre Güvenliği: Mülk sınırları, fabrika duvarları veya konut çitleri için görünmez kızılötesi çitler - ışın ihlal edildiğinde davetsiz misafir alarmlarını tetikleme.
• Otomatik Kapı Güvenliği: Alışveriş merkezlerinde, hastanelerde veya endüstriyel tesislerde dış mekan sürgülü kapılar, döner kapılar veya yüksek hızlı açılır kapılar - kapanmayı önleme.
• Endüstriyel Makine Güvenliği: Dış mekan malzeme taşıma ekipmanları, konveyör sistemleri veya inşaat makineleri - varlık algılama için bir güvenlik kilidi görevi görme.
• Ticari ve Kamusal Alanlar: Otoparklar, tren istasyonları ve ofis binaları girişleri - otomatik erişim sistemlerinin güvenli çalışmasını sağlama.

Kurulum ve Kablolama Kılavuzu

1. Montaj Hazırlığı: TX ve RX arasında net bir görüş hattına sahip bir konum seçin. Duvarlar için 3x 5mm delik açın ve vida dübelleri takın; metal yüzeyler için kendinden kılavuzlu vidalar için 3x 3mm delik açın.
2. Kablolama Bağlantısı:
   • 12-24V AC/DC gücü TX terminalleri 1 ve 2'ye bağlayın.
   • Gücü RX terminalleri 1, 2 veya 3'e bağlayın (gerilim eşleşmeli).
   • RX terminallerini 4 (COM), 5 (NC), 6 (NO) kontrol cihazınıza, PLC'nize veya alarm sisteminize bağlayın.


3. Hizalama: RX'in kırmızı LED'i sönene kadar (kararlı bir ışın bağlantısını gösterir) TX ve RX konumlarını ayarlayın.
4. Son Kurulum: Ön panelleri verilen vidalarla sabitleyin. Işını keserek test edin - RX LED'inin yandığını ve rölenin doğru şekilde tetiklendiğini doğrulayın.

Neden JUTAI IR-20M Kızılötesi Işın Sensörünü Seçmelisiniz?

• IP55 Dış Mekan Güvenilirliği: Toza, yağmura ve aşırı sıcaklıklara dayanacak şekilde üretilmiştir - korumasız dış mekan ortamları için idealdir.
• Endüstriyel Sınıf Dayanıklılık: Yüksek kaliteli bileşenler ve sağlam kasa, minimum bakımla uzun süreli performans sağlar.
• Evrensel Uyumluluk: Esnek güç girişi ve röle çıkışı, mevcut güvenlik ve otomasyon sistemleriyle sorunsuz bir şekilde entegre olur.
• Kullanıcı Dostu Kurulum: Net etiketleme, çift montaj seçenekleri ve sezgisel LED geri bildirimi, kurulum süresini ve hataları azaltır.
• Güvenilir Marka Güvencesi: Shenzhen JUTAI Comm Co., Ltd., güvenlik ve otomasyon bileşenlerinin profesyonel bir sağlayıcısı tarafından geliştirilmiştir.
