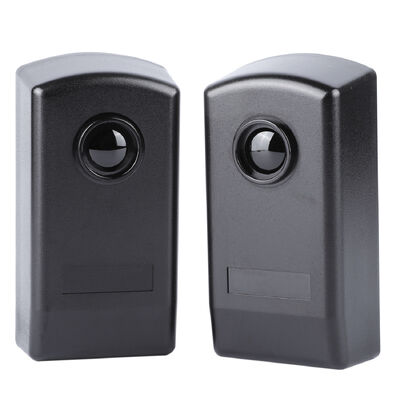

Paket Brüt Ağırlık 0.25kg 20M aralığı ile tek ışınlı fotocell sensörü Otomatik kapılar için idealdir IP65 Dayanıklı

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	IR-20
Belge	JUTAI Wired Photocell IR-20...20.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karikatür
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,,Alipay
Yetenek temini	Ayda 1000 parça

Ürün ayrıntıları

IP Derecelendirmesi	IP65	Giriş/çıkış	30 dakika
Tip	kablolu	GTİP Kodu	8531901000
Paket boyutu	12.00cm * 11.70cm * 4.30cm	Paket Brüt Ağırlığı	0,25 kg
Vurgulamak	20M Aralık Otomatik Kapı Fotocell Sensörü , 20M IP65 Otomatik Kapı Fotocell Sensörü , IP65 Otomatik Kapı Fotocell Sensörü

Mesaj bırakın

Ürün Açıklaması

Otomatik Kapılar için 20M menzile sahip Tek Işınlı Fotocell Sensörü

JUTAI IR-20M Tek ışınlı fotocell sensörü, otomatik kapı sistemleri ve güvenlik açısından kritik otomasyon senaryoları için özel olarak tasarlanmış profesyonel düzeyde bir kızılötesi algılama çözümüdür.Göndericisi (TX) ve alıcısını (RX) eşleştiren bir ışın sensörü olarak, 20 metrelik algılama menziline sahip görünmez, hassas bir kızılötesi ışını oluşturur, bu da tuzağa düşmeyi önlemek ve operasyonel güvenliği artırmak için güvenilir engeller tespitini sağlar.IP55 hava önlemi derecesi ile, geniş voltaj uyumluluğu ve endüstriyel sınıf dayanıklılık, otomatik kaydırma kapıları, salıncak kapılar, yüksek hızlı yuvarlanma kapıları ve erişim kontrol sistemleri için güvenilir bir seçim dünya çapında.

Ürün Genel Görünümü

IR-20M sensörü, düz bir ışın ilkesine göre çalışırken, TX'den RX'ye odaklı bir kızılötesi ışın yayarak çalışır.ya da engelle ışığa engel olur., RX'nin iç rölesi anında tetiklenir ve kapanmayı durdurmak, yönü tersine çevirmek veya çalışmayı durdurmak için otomatik kapı kontrolörüne bir sinyal gönderir.

UV'ye dirençli mühendislik plastiği ve kauçuk bir kabukla yapılmış olan sensör çifti, dış mekan elementlerine, toz ve sıcaklık dalgalanmalarına dayanacak şekilde inşa edilmiştir.Yüksek trafikli ticari alanlarda 24/7 sürekli görev için tasarlanmıştır., endüstriyel ve kamu ortamlarında güvenilirlik ve güvenlik müzakere edilemez.

Temel Özellikleri ve Avantajları

Hava Durumuna Karşı Dayanıklı İnşaat

IP55 Giriş Koruması:Her yönden toz girişi ve düşük basınçlı su jetlerine etkili bir şekilde direnir, ek koruma olmadan doğrudan iç / dış mekan kurulmasını sağlar.
Geniş Voltaj Uyumluluğu:Standart otomatik kapı güç kaynakları ve kontrol sistemleriyle sorunsuz bir şekilde entegre olan 12-24V AC / DC (polarizasyonsuz) üzerinde çalışır.
Sıcaklığa dayanıklılık:-10°C'den +60°C'ye kadar istikrarlı bir şekilde çalışır, çeşitli iklimlere ve çalışma koşullarına uyarlanır.

Güvenilir 20 Metre Bulma

Uzak mesafe performansı:20 metrelik maksimum menzil ile sabit, odaklı bir kızılötesi ışını sağlar. Geniş kapı açıklıkları ve büyük erişim alanları için uygundur.
Müdahale karşıtı tasarım:Optimize edilmiş optik teknoloji, çevresel ışık, yağmur veya tozdan kaynaklanan yanlış tetikleri en aza indirir ve karmaşık ortamlarda doğru algılamayı sağlar.
İçgüdüsel durum göstergesi:RX, ışığın engellenmediği (normal çalışma) ve kesintiye uğradığı zaman hızlı hizalama ve gerçek zamanlı durum kontrolleri için kırmızı bir LED'ye sahiptir.

Kolay kurulum ve evrensel entegrasyon

Çift Montaj Seçenekleri:Duvar montajını (3x 5mm pervane delikleri ve vida çapaları) ve metal yüzey montajını (3x 3mm kendi kendine tıklayan vidalar) destekler ve çeşitli kurulum senaryolarına uyarlanır.
Çok yönlü röle çıkışı:Genel (COM, terminal 4), Normalde Kapalı (NC, terminal 5) ve Normalde Açık (NO, terminal 6) terminalleri ile SPDT (Tek Kutuplu Çift Atma) rölesi, herhangi bir otomatik kapı denetleyici, PLC ile uyumludur,Ya da alarm sistemi.
Basitleştirilmiş kablolama:Açık bir terminal etiketleme (güç için TX: 1-2; güç için RX: 1-3, röle çıkışı için 4-6), kurulum hatalarını azaltır ve kurulum süresini tasarruf eder.

Otomatik Kapılar İçin Güvenliğe Dayalı Tasarım

Tuzakların Önlenmesi:Otomatik kapılar için kritik güvenlik gereksinimlerini karşılar, çarpışmaları ve insanların, evcil hayvanların veya nesnelerin yakalanmasını önler.
Endüstriyel Güvenilirlik:Yüksek kaliteli bileşenler ve sağlam kabuk, yüksek frekanslı kullanım senaryolarında (örneğin alışveriş merkezleri, havaalanları, hastaneler) uzun vadeli performans sağlar.

Teknik özellikler

Parametreler	Spesifikasyon
Model	IR-20M
Bulma prensibi	Tek ışın-ışın (İletici + Alıcı Çift)
Maksimum algılama menzili	20 metre (iç / dış)
Güç kaynağı	12-24V AC/DC (Polarizasyonsuz)
Maksimum TX Çalışma Akımı	≤ 25mA
Maksimum RX Çalışma Akımı	≤ 35mA
Çıktı Türü	1 Değişim rölesi (SPDT)
Relay temas derecelendirmesi	En fazla 500mA @ 48V AC/DC
Girme koruma derecesi	IP55
Çalışma sıcaklık aralığı	-10°C - +60°C
Konut malzemeleri	Kauçuk kabuklu mühendislik plastiği
Alıcı göstergesi	Kırmızı LED (ışın kesildiğinde açık)
Terminal Yapılandırması	TX: 1-2 (güç); RX: 1-3 (güç), 4 (COM), 5 (NC), 6 (NO)
Montaj deliği özellikleri	Duvar: 3x5mm; Metal: 3x3mm
Boyutlar (L × W × H)	90.63mm × 44.90mm × 30.00mm

Tipik Uygulamalar

Otomatik sürgülü kapılar:Alışveriş merkezleri, ofis binaları, havaalanları ve hastaneler kapanma sırasında tuzağa düşmekten korunur.
Salıncak Kapılar ve Yuvarlak Kapılar:Endüstriyel tesisler, depolar ve perakende mağazaları çarpışmayı önlemek için engelleri tespit eder.
Garaj Kapıları ve Park Engelleri:Konut ve ticari otopark alanları: Araçlar veya yayalar varken güvenli kullanım sağlar.
Erişim Kontrol Sistemleri:Kapılar, kapılar ve kısıtlı alanlar için çevre güvenliği, ışın ihlal edildiğinde alarmları tetikler veya erişimi engeller.
Halka açık bina girişleri:Tren istasyonları, hastaneler ve okullar yüksek trafikli otomatik kapı sistemleri için güvenliği artırmak.

Kurulum ve kablolama rehberi

Montaj hazırlığı:TX ve RX arasında açık bir görüş çizgisi olan bir yer seçin. Duvarlar için 3x 5 mm delikler açın ve vida demirleri yerleştirin; metal yüzeyler için, kendi kendine dokunan vidalar için 3x 3 mm delikler açın.
Kablolama bağlantısı:
- TX terminallerine 12-24V AC/DC güç bağlayın.
- Aynı güç kaynağını RX terminalleri 1, 2 veya 3'e bağlayın.
- RX terminallerini 4 (COM), 5 (NC) ve 6 (NO) otomatik kapı kontrol cihazınıza veya alarm sisteminize bağlayın.
Düzleştirme:RX'nin kırmızı LED'i sabit bir ışın bağlantısını göstermek için kapatılana kadar TX ve RX'nin konumlarını ayarlayın.
Son Test:Ön panelleri sağlanan vidalarla sabitleyin. RX LED'nin açıldığını ve kapı kontrol cihazının doğru yanıt verdiğini (durduğunu veya geri döndüğünü) kontrol etmek için ışığı keserek test edin.

Neden JUTAI IR-20M Tek ışınlı fotocell sensörünü seçtiniz?

Otomatik kapılar için tasarlanmış:Optimize edilmiş tasarım, otomatik kapı sistemlerinin özel güvenlik ve performans gereksinimlerini karşılar.
Kanıtlanmış Güvenilirlik:Endüstriyel sınıf bileşenler ve hava koşullarına dayanıklı yapılar, zorlu ortamlarda tutarlı bir işleyişi sağlar.
Evrensel uyumluluk:Tüm ana otomatik kapı kontrol cihazları ve güç kaynağı ile çalışır, bütünleşme karmaşıklığını azaltır.
Maliyet etkin güvenlik:Rekabetçi bir fiyat noktasında yüksek kaliteli performans, genel sistem maliyetlerini düşürür.
Güvenilir Marka Desteği:Shenzhen JUTAI Comm Co., Ltd tarafından geliştirildi, küresel teknik destekle güvenlik ve otomasyon bileşenlerinin profesyonel sağlayıcısı.
