Kızılötesi Güvenlik Sensörü Sürgülü Kapılar, Garaj Kapıları ve Kapılar için

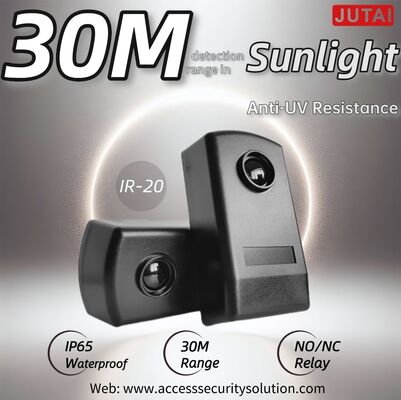

JUTAI IR-20 Kızılötesi Güvenlik Sensörü (Kızılötesi Fotocell, Işın Sensörü veya IR Sensörü olarak da bilinir), kayar kapılar, garaj kapıları ve endüstriyel/ticari geçitler için güvenliği artırmak üzere tasarlanmış profesyonel düzeyde bir ışın geçişli algılama çözümüdür. Eşleştirilmiş bir verici (TX) ve alıcıdan (RX) oluşan bu sensör, 30 metrelik görünmez bir kızılötesi ışın oluşturarak engelleri güvenilir bir şekilde algılar, sıkışma, çarpışma ve operasyonel tehlikeleri önler.

Basit ama sağlam bir ışın geçişli prensiple çalışan IR-20 sensörü, TX'ten RX'e odaklanmış bir kızılötesi ışın yayar. Işın bir kişi, araç, evcil hayvan veya döküntü gibi herhangi bir nesne tarafından kesildiğinde, RX'in dahili rölesi anında tetiklenir ve kapı/geçit kontrolcüsüne kapanmayı durdurması, yönü tersine çevirmesi veya çalışmayı duraklatması için bir sinyal gönderir.

UV'ye dayanıklı mühendislik plastiği ve kauçuklaştırılmış bir kasadan üretilen sensör çifti, dış etkenlere (toz, yağmur, güneş ışığı) ve sıcaklık dalgalanmalarına dayanıklıdır. Güvenliğin taviz verilemeyeceği yüksek trafikli veya güvenlik açısından kritik ortamlarda 7/24 sürekli çalışma için tasarlanmıştır, güvenilir performans sağlar.

• IP55 Giriş Koruması: Toz girişini ve her yönden gelen düşük basınçlı su jetlerini etkili bir şekilde engeller, ek koruma gerektirmeden doğrudan iç/dış mekan kurulumuna olanak tanır.
• Geniş Voltaj Uyumluluğu: 12-24V AC/DC (polarize olmayan) üzerinde çalışır, standart kapı/geçit güç kaynakları ve kontrol sistemleriyle sorunsuz bir şekilde entegre olur.
• Sıcaklık Direnci: -10°C ila +60°C arasında kararlı çalışır, çeşitli iklimlere (soğuk kışlardan sıcak yazlara) ve çalışma koşullarına uyum sağlar.

• Uzun Mesafe Performansı: Geniş kapı/geçit açıklıkları ve büyük erişim alanları için uygun, maksimum 30 metre menzile sahip kararlı, odaklanmış bir kızılötesi ışın sunar.
• Parazit Önleme Teknolojisi: Optimize edilmiş optik tasarım, ortam ışığı, yağmur veya tozdan kaynaklanan yanlış tetiklemeleri en aza indirir, karmaşık ortamlarda doğru algılama sağlar.
• Sezgisel Durum Göstergesi: RX, hızlı hizalama ve gerçek zamanlı durum kontrolleri için ışın engellenmediğinde (normal çalışma) kapalı ve kesildiğinde açık olan kırmızı bir LED'e sahiptir.

• Çift Montaj Seçeneği: Çeşitli kurulum senaryolarına uyum sağlamak için duvar montajını (3x 5mm matkap deliği ve vida dübelleri) ve metal yüzey montajını (3x 3mm kendinden kılavuzlu vidalar) destekler.
• Çok Yönlü Röle Çıkışı: Ortak (COM, terminal 4), Normalde Kapalı (NC, terminal 5) ve Normalde Açık (NO, terminal 6) terminallere sahip SPDT (Tek Kutuplu Çift Atışlı) röle, herhangi bir kapı/geçit kontrolcüsü, PLC veya alarm sistemi ile uyumludur.
• Basitleştirilmiş Kablolama: Açık terminal etiketlemesi (TX: güç için 1-2; RX: güç için 1-3, röle çıkışı için 4-6) kurulum hatalarını azaltır ve kurulum süresinden tasarruf sağlar.

• Sıkışma Önleme: Otomatik kapı ve geçitler için kritik güvenlik gereksinimlerini karşılar, insanları, evcil hayvanları veya nesneleri çarpışma ve sıkışmadan korur.
• Endüstriyel Sınıf Güvenilirlik: Yüksek kaliteli bileşenler ve sağlam kasa, yüksek frekanslı kullanım senaryolarında (örn. alışveriş merkezleri, depolar, konut kompleksleri) uzun süreli performans sağlar.

• Kayar Kapılar: Alışveriş merkezleri, ofis binaları, havaalanları ve hastaneler - kapanma sırasında sıkışmayı önler.
• Garaj Kapıları: Konut ve ticari otopark alanları - araçlar, yayalar veya evcil hayvanlar varken güvenli çalışmayı sağlar.
• Endüstriyel/Ticari Geçitler: Depolar, fabrikalar ve konut kompleksleri - geçit kapanması sırasında çarpışmayı önlemek için engelleri algılar.
• Erişim Kontrol Sistemleri: Kapı girişleri, geçitler ve kısıtlı alanlar için çevre güvenliği - ışın ihlal edildiğinde alarmları tetikler veya erişimi reddeder.
• Halka Açık Bina Girişleri: Tren istasyonları, okullar ve perakende merkezleri - yüksek trafikli otomatik kapı/geçit sistemleri için güvenliği artırır.

1. Montaj Hazırlığı: TX ve RX arasında net bir görüş hattı olan bir konum seçin. Duvarlar için 3x 5mm delik delin ve vida dübellerini takın; metal yüzeyler için kendinden kılavuzlu vidalar için 3x 3mm delik delin.
2. Kablolama Bağlantısı:
   • TX terminalleri 1 ve 2'ye 12-24V AC/DC güç bağlayın.
   • Aynı güç kaynağını RX terminalleri 1, 2 veya 3'e bağlayın (voltaj uyumlu).
   • RX terminalleri 4 (COM), 5 (NC) ve 6 (NO) kablolarını kapı/geçit kontrolcünüze veya alarm sisteminize bağlayın.
3. Hizalama: RX'in kırmızı LED'i kapanana kadar TX ve RX'in konumlarını ayarlayın, bu da kararlı bir ışın bağlantısı olduğunu gösterir.
4. Son Test: Ön panelleri verilen vidalarla sabitleyin. Işını keserek test edin - RX LED'inin yandığını ve kapı/geçit kontrolcüsünün doğru yanıt verdiğini (durdurma veya geri alma) doğrulayın.

Uzun menzilli, güvenilir JUTAI IR-20 Kızılötesi Güvenlik Sensörü ile kapı ve geçit güvenliğinizi yükseltin. Detaylı özellikler, fiyatlandırma ve teknik yardım için bizimle iletişime geçin.
