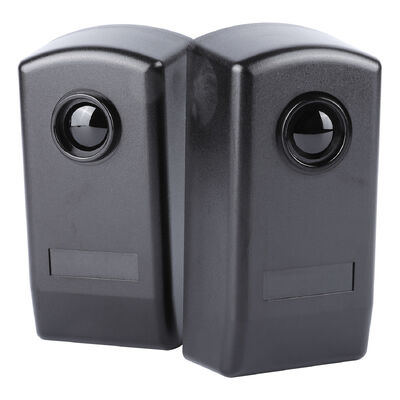

12-24V AC/DC Endüstriyel ve Ticari Kızılötesi Fotocell

Ürün Genel Görünümü

Temel Özellikleri ve Avantajları

1Endüstriyel derecede dayanıklılık ve hava koşullarına dayanıklılık

• IP55 Giriş Koruması: Her yönden toz girişi ve düşük basınçlı su jetlerine karşı etkili koruma sağlar, çevre güvenliği ve sert endüstriyel ortamlarda (örneğin., toz veya nemli depolar).
• Geniş Voltaj Esnekliği: 12-24V AC/DC (polarizasyonsuz) üzerinde sorunsuz çalışır, özel güç kaynaklarına olan ihtiyacı ortadan kaldırır ve standart endüstriyel PLC'ler, ticari güvenlik panelleri ile kolayca entegre olur,ve erişim kontrol sistemleri.
• Sıcaklığa dayanıklılık: -10°C'den +60°C'ye kadar güvenilir bir şekilde çalışır, soğuk endüstriyel depolardan sıcak açık ticari otopark alanlarına kadar aşırı iklim koşullarına uyarlanır.

230 metrelik uzak mesafe ve müdahale karşıtı algılama.

• Genişletilmiş algılama menzili: Kalıcı, odaklı bir kızılötesi ışını 30 metreden fazla (iç / dış) geniş açıklıkları (endüstriyel kapılar, depo yükleme istasyonları) ve büyük ticari alanları (ticaret merkezi atriumları,Sinyal bozulmadan park alanı çevresinde.
• Çevreye Karşı MüdahaleOptimize edilmiş optik teknoloji, çevresel ışık (güneş ışığı, floresan armatürler), yağmur,Değişken aydınlatma ile endüstriyel ortamlar ve yüksek yaya trafiği ile ticari alanlar için kritik..
• İçgüdüsel Durum Geri bildirimi: RX, parlak kırmızı bir LED göstergesine sahiptir: ışığın engellenmediği zaman kapalı (normal çalışma) ve kesinti olduğunda açık.Bu, teknisyenlerin kurulum sırasında sensörü hızlı bir şekilde hizalamalarını ve sorunları gerçek zamanlı olarak gidermelerini sağlar..

3Evrensel Entegrasyon ve Sorunsuz Kurulum

• Çok yönlü röle çıkışı: Common (COM, terminal 4), Normalde Kapalı (NC, terminal 5), ve Normalde Açık (NO, terminal 6) terminalleri içeren Single Pole Double Throw (SPDT) rölesi ile donatılmıştır.Bu evrensel tasarım, herhangi bir endüstriyel makine güvenlik kilidine uyumluluğu sağlar., ticari alarm sistemi veya otomatik kapı/kapı kontrolörü.
• Çift Montaj Çözümleri: Ticari binalar için duvar montajını (3x 5 mm matkap demirleri ile matkap delikleri) ve endüstriyel ekipmanlar veya metal yapılar için metal yüzey montajını (3x 3 mm kendi kendine tıklayan vidalar) destekler.Çeşitli kurulum senaryolarına uyum sağlamak.
• Basitleştirilmiş Kablolama ve Etiketleme: Açık terminal işaretlemeleri (TX: güç için 1-2; RX: güç için 1-3, röle çıkışı için 4-6) kurulum hatalarını azaltır, hem endüstriyel hem de ticari ortamlarda teknisyenler için zaman tasarrufu sağlar.

4Endüstriyel ve Ticari Kullanım için Güvenlik Merkezi Tasarım

• Çevreye Girme Önleme: Endüstriyel tesislerin çevresinde, ticari mülk sınırlarında veya kısıtlı alanlarda (örneğin sunucu odaları, envanter depolama) görünmez bir güvenlik bariyeri oluşturur.Hasar durumunda alarmlar çalıştırılır..
• Makine Güvenliği Kilitleme: Endüstriyel makineler (konveyörler, ambalaj hatları) ve ticari ekipmanlar (otomatik kapılar, park engelleri) için güvenlik sensörü olarak çalışır.engeller tespit edildiğinde çalışmayı durdurarak sıkışmayı veya çarpışmayı önlemek.
• Düşük Güç Tüketimi: TX maksimum çalışma akımı ≤25mA ve RX maksimum çalışma akımı ≤35mA, endüstriyel tesislerde ve ticari binalarda 24/24 çalışma için enerji verimliliğini sağlar.

Teknik özellikler

Tipik Uygulamalar

Endüstriyel Güvenlik ve Güvenlik

• Fabrika çevresini korumak: Tesisin duvarları, çitleri veya yükleme iskeletinin girişleri için görünmez ışın engelleri, yetkisiz erişim için alarmları tetikler.
• Depo Güvenlik Kilitleri: Konveyör sistemleri, otomatik depolama ve geri alma sistemleri (ASRS) ve ambalaj makineleri için güvenlik sensörleri: işçiler veya engeller tehlike bölgesinde olduklarında çalışmayı durdurur.
• Endüstriyel Kapı Otomasyonları: Büyük fabrika kapılarının veya araç erişim noktalarının tespit edilmesi, araçlarda veya ekipmanlarda kapı kapanmasının önlenmesi.

Ticari Güvenlik ve Erişim Kontrolü

• Alışveriş Merkezi ve Perakende Güvenliği: Evin arka tarafındaki alanlar, envanter odaları veya mağaza girişleri için çevre koruması.
• Park Alanı ve Garaj Güvenliği: Otomatik park engelleri ve garaj kapıları için engeller tespiti araçlarla veya yayalarla çarpışmaların önlenmesi.
• Ofis Binası ve Ticari Kompleksi Erişim: Otomatik sürükleyici kapılar, kısıtlı alan girişleri ve asansör lobileri için güvenlik sensörleri kiracı ve ziyaretçi güvenliğini artırır.
• Hastane ve Kamu Tesisi Güvenliği: Acil durum çıkışları, tıbbi malzeme odaları veya yüksek güvenlikli alanlar (örneğin ofis binalarındaki veri merkezleri) için müdahalesiz algılama.

Kurulum ve kablolama rehberi

1. Montaj Hazırlığı: TX ve RX arasında engelleri olmayan bir görüş çizgisi olan bir yer seçin. Duvar montajı için (ticari binalar) 3x 5mm delikler delin ve vida demirleri yerleştirin.Metal yüzeyler için (endüstriyel ekipman), 3x 3mm delikler açmak için kendi kendine tıklayan vidalar.
2. Kablolama Bağlantısı:
   • TX terminallerine 12-24V AC/DC güç bağlayın.
   • Aynı güç kaynağını RX terminallerine 1, 2 veya 3 bağlayın.
   • RX terminallerini 4 (COM), 5 (NC) ve 6 (NO) güvenlik panelinize, PLC'nize veya erişim denetleyicinize bağlayın.


3. Düzleştirme: RX'nin kırmızı LED'si sabit bir ışın bağlantısını gösteren RX'nin kırmızı LED'si kapanana kadar TX ve RX konumlarını ayarlayın.
4. Son Deneme: Ön panelleri sağlanan vidalarla sabitleyin. Işığı keserek sensörü test edin. RX LED'nin açıldığını ve bağlı sistemin (alarm, kapı denetleyici, makine) doğru yanıt verdiğini kontrol edin..

Neden JUTAI IR-20 Kızılötesi Fotocell'i seçiyorsunuz?

• Çift Sahneye Uyum sağlayabilir: Hem endüstriyel dayanıklılık hem de ticari çok yönlülük için uyarlanmıştır, farklı ortamlar için ayrı sensörlere olan ihtiyacı ortadan kaldırır.
• Uzun Süredir Güvenilir: 30 metrelik algılama menzili, büyük alanları kapsar ve çevre koruması veya güvenlik kapsamı için gereken sensör sayısını azaltır.
• Ucuz Güvenlik: Rekabetçi bir fiyat noktasında endüstriyel seviyede performans, işletmeler için genel güvenlik ve güvenlik sistemi maliyetlerini düşürür.
• Evrensel Uyumluluk: Tüm büyük endüstriyel PLC'ler, ticari güvenlik panelleri ve erişim kontrol sistemleri ile çalışır, mevcut altyapıyla entegrasyonu basitleştirir.
• Güvenilir Marka Desteği: Endüstriyel ve ticari güvenlik bileşenlerinin profesyonel bir tedarikçisi olan Shenzhen JUTAI Comm Co., Ltd. tarafından geliştirildi. Küresel teknik destek ve kalite güvencesi ile.
