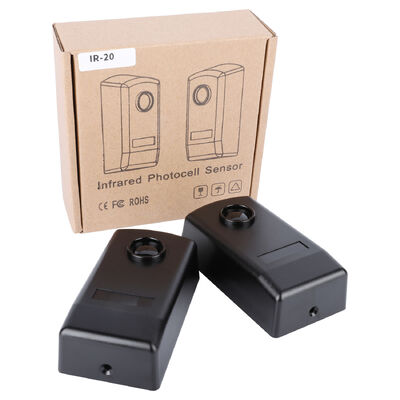

Kapı Otomasyon ve Güvenlik Sistemleri için Basit Kurulum Kızılötesi Sensörü JUTAI IR-20

Ürün Genel Görünümü

Temel Özellikler ve Avantajlar (Kolay Kurulum Odaklı)

1. Sorunsuz kurulum ve kurulum

• En Az Alet Montajı: Duvar montajını (3x 5mm matkap demirleri ile matkap delikleri) ve metal yüzey montajını (3x 3mm kendi kendine tıklayan vidalar) desteklerve özel değişiklikler yapmadan bina dışı.
• Açık Kablolama ve Etiketleme: Terminaller karışıklığı ortadan kaldırmak için belirgin bir şekilde işaretlenmiştir (güç için TX: 1-2; güç için RX: 1-3, 4=COM, 5=NC, 6=NO).Karmaşık kablolama şemalarına gerek yoktur, ilk kez monte edenler bile bağlantıları birkaç dakika içinde tamamlayabilirler..
• İçgüdüsel hizalanma: RX'nin parlak kırmızı LED göstergesi (ışın hizalandığında kapalı, kesinti olduğunda açık) gerçek zamanlı geri bildirim sağlar.LED'in söndürülmesine kadar TX/RX pozisyonlarını ayarlayın. Kalibrasyon araçları veya teknik uzmanlık gerekmez..
• Snap-On Ön Panel: Ön panel kablo erişim için kolayca kaldırılır ve sağlanan vidalarla güvenli bir şekilde kapanır, son kurulum aşamasını kolaylaştırır ve iç bileşenleri tozdan korur.

2Hava koşullarına dayanıklı ve güvenilir performans

• IP55 Giriş Koruması: Her yönden toz girişi ve düşük basınçlı su jetlerine karşı dayanıklıdır, bu nedenle doğrudan dış mekanlarda (örneğin garaj kapısı dış taraflarında,Ticari girişler) ek kapaklar olmadan.
• Geniş Sıcaklığa Uyum: -10°C'den +60°C'ye kadar istikrarlı bir şekilde çalışır, çeşitli iklimlere uyum sağlar, soğuk kışlardan sıcak yaz ortamlarına kadar performans bozulmadan.
• Müdahale karşıtı tasarımOptimize optik filtreleme, çevre ışığından (güneş ışığı, floresan armatürler) ve çevresel atıklardan gelen yanlış tetikleri en aza indirir ve yoğun kapı otomasyon senaryolarında tutarlı performans sağlar.

3Evrensel Uyumluluk ve Pratik İşlevsellik

• Esnek güç girişi: 12-24V AC / DC (polarizasyonsuz) güç kaynaklarıyla çalışır, standart kapı denetleyicileri, güvenlik alarm panelleri ve erişim kontrol sistemleri ile sorunsuz bir şekilde entegre olur.
• Çok yönlü röle çıkışı: Tüm büyük kapı otomasyon ve güvenlik donanımlarıyla uyumluluğu sağlayan Common (COM, terminal 4), Normalde Kapalı (NC, terminal 5) ve Normalde Açık (NO, terminal 6) terminallerle donatılmıştır.
• Düşük Güç Tüketimi: TX maksimum çalışma akımı ≤25mA ve RX maksimum çalışma akımı ≤35mA, aşırı güç tüketimi olmadan enerji tasarruflu 24/7 çalışmayı destekler.

Teknik özellikler

Adım Adım Kurulum Rehberi

1. Montaj Alanını Hazırlayın: TX ve RX arasında açık bir görüş çizgisi olan bir yer seçin (topluklar veya kapı donanımı gibi engellerden kaçının). Duvarlar için 3x 5mm delikler açın ve vida demirleri yerleştirin; metal yüzeyler için,kendi kendine vurulan vidalar için 3x 3mm delik açmak.
2. Erişim Kablolama Terminalleri: Hem TX hem de RX'nin ön panelini kaldırın, terminal bloklarını açığa çıkarmak için panel kaldırımı için araç gerekmez.
3. Güç ve Kontrolleri Bağla:
   • TX terminallerine 12-24V AC/DC gücü bağlayın.
   • Aynı güç kaynağını RX terminallerine 1, 2 veya 3 bağlayın.
   • RX terminallerini 4 (COM), 5 (NC) ve 6 (NO) kapı kontrol cihazınıza, alarm panelinize veya erişim sisteminize bağlayın.


4. Sensör çiftini hizala: RX'nin kırmızı LED'i sönene kadar TX ve RX'in konumlarını ayarlayın. Bu, istikrarlı bir ışın bağlantısını gösterir.
5. Güvenli ve Test: Ön panelleri kapatın ve sağlanan vidalarla bağlayın. Çizgiyi keserek test edin. RX LED'nin açıldığını ve bağlı sistemin (kapı denetleyicisi/alarm) doğru yanıt verdiğini kontrol edin.

Tipik Uygulamalar

• Konut garaj kapıları: Kapalıyken insanların, evcil hayvanların veya nesnelerin yakalanmasını önler ve ev güvenliğini artırır.
• Ticari sürükleyici kapılar: Alışveriş merkezlerinde, perakende mağazalarında ve ofis binalarında güvenli çalışmayı sağlar: Kapıların yayalara kapanmasını engeller.
• Endüstriyel Kapı Otomasyonları: Endüstriyel sürgülü kapıların veya park bariyerlerinin yolundaki araçları veya engelleri tespit eder.
• Çevre Güvenliği: Arka bahçe çitleri, ofis çevresinde veya erişimi kısıtlı alanlarda görünmez kiriş bariyerleri yaratır ve yetkisiz giriş için alarmları tetikler.
• Kamu Tesisi Girişleri: Kurulum kolaylığı ve güvenilirliğinin kritik olduğu hastanelerde, okullarda ve tren istasyonlarında otomatik kapıların güvenliğini artırır.

Neden JUTAI IR-20 Basit Kurulum Kızılötesi Sensörünü Seçin?

• Uzmanlık Gerekmiyor: Doğrudan montaj, kablolama ve hizalama, DIY meraklıları ve profesyonel teknisyenlerin aynı şekilde montajına erişebilmesini sağlar.
• Dayanıklı ve Çeşitli: IP55 hava dayanıklılığı ve geniş sıcaklık aralığı, iç / dış kapı otomasyon senaryolarında performansı sağlar.
• Evrensel Uyumluluk: Tüm ana kapı kontrol cihazları ve güvenlik sistemleriyle çalışır, entegrasyon karmaşıklığını azaltır.
• Ucuz Güvenlik: Rekabetçi bir fiyata endüstriyel kalite, evler ve işletmeler için genel sistem maliyetlerini düşürür.
• Güvenilir Marka Güvencesi: Shenzhen JUTAI Comm Co., Ltd tarafından geliştirildi, küresel teknik destekle otomasyon ve güvenlik bileşenlerinin profesyonel sağlayıcısı.
