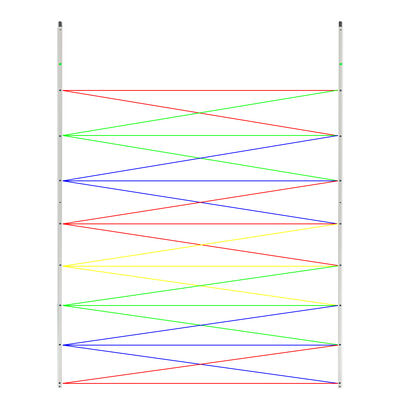

Kompak ızgara tipi hızlı endüstriyel kapılar için kompakt kızılötesi güvenlik ışık perdesinin çapraz boşaltma fonksiyonu ve IP67 su geçirmez tasarımı

CG15-8L12 Çapraz Kör Emniyet Işık Perdesi Sensörü

CG15-8L12, yüksek hızlı kapılar, endüstriyel kapılar, garaj kapıları, soğuk depo kapıları, seksiyonel kapılar ve otomatik kapı sistemleri için tasarlanmış IP67 endüstriyel emniyet ışık perdesi sensörüdür. Güvenilir bir güvenlik algılama alanı oluşturmak için 8 kızılötesi ışın kullanarak sıkışmayı, çarpışmayı ve kapının kazara kapanmasını önlemeye yardımcı olur.

Bu model, çapraz kapatma korumasını destekleyerek sabit alt kapı yapılarının veya özel kurulum koşullarının normal algılamayı etkileyebileceği endüstriyel kapı uygulamaları için uygun hale getirir. Bir nesne koruma alanına girdiğinde, alıcı NO, NC ve COM terminalleri aracılığıyla bir röle sinyali vererek kapı kontrolörünün kapıyı zamanında durdurmasına veya tersine çevirmesine olanak tanır.

Ürün, ince bir alüminyum muhafazaya, 12 m iç/dış algılama mesafesine, 23 ms hızlı yanıt hızına ve IP67 su geçirmez korumaya sahiptir. Depolar, fabrikalar, lojistik kanallar, soğuk hava depoları ve yükleme alanları gibi zorlu endüstriyel ortamlar için uygundur.

Temel Özellikler

• Güvenilir kapı güvenliği koruması için 8 kızılötesi ışın
• İç ve dış mekan uygulamaları için 12m algılama mesafesi
• Yüksek hızlı kapı sistemleri için 23ms hızlı tepki
• Özel endüstriyel kapı yapıları için çapraz kapatma fonksiyonu
• Kolay kontrolör bağlantısı için NO, NC ve COM röle çıkışı
• IP67 su ve toz geçirmez koruma
• Kompakt ince tasarımlı alüminyum alaşımlı muhafaza
• 1225mm koruma yüksekliği ve 1480mm ürün uzunluğu
• Yüksek hızlı kapılar, endüstriyel kapılar, garaj kapıları ve soğuk depo kapıları için uygundur
• Verici, alıcı ve senkronizasyon kablosuyla kolay kurulum

Teknik Özellikler

Uygulamalar

CG15-8L12 aşağıdakiler için uygundur:

• Yüksek hızlı kapılar
• Endüstriyel kapılar
• Garaj kapıları
• Soğuk depo kapıları
• Seksiyonel kapılar
• Döner kapılar
• Depo giriş kapıları
• Lojistik kanal kapıları
• Otomatik kapı güvenlik sistemleri

Çalışma Prensibi

Sistem, kapı açıklığının her iki tarafına monte edilmiş bir verici ve bir alıcı içerir. Verici, korumalı bir algılama alanı oluşturmak için alıcıya kızılötesi ışınlar gönderir. Bir kişi, araç, palet veya başka bir engel kirişleri bloke ettiğinde alıcı, röle çıkış durumunu değiştirir ve kapı kontrolörüne bir güvenlik sinyali gönderir.

Bu, kapının temas etmeden önce durmasına, yeniden açılmasına veya ters çevrilmesine yardımcı olarak kapı kapatma işlemleri sırasında güvenliği artırır.
