LD-100 / LD-102
Tek kanallı araç döngüsü dedektörü

1Ürün Genel Görünümü

2Kısa Özet

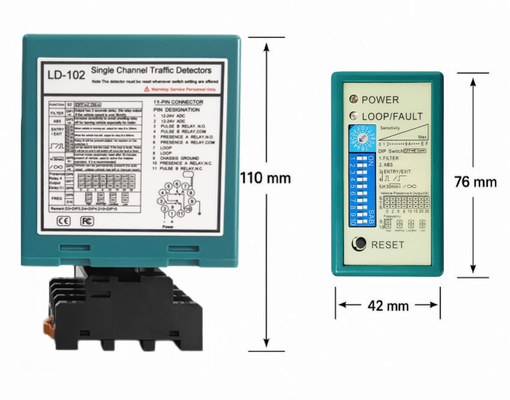

3Ürün Resimleri ve Ayrıntıları

4. Teknik Özellikler

5Model konumlandırma ve aile referansı

Aşağıdaki referans grafiği, alıcıların JUTAI döngü dedektörü ailesi içinde LD-100 / LD-102'nin konumunu anlamalarına yardımcı olur.

6. İçeriği Ayarlamak ve Düzenleme

Aşağıda, her kontrol alanı için ayrı resimlerle yeniden düzenlenen tam hata ayıklama modülü bulunur, böylece ürün sayfası tamamlanmış kalır ve yükleyiciler her işlevi hızlı bir şekilde anlayabilirler.

6.1 Kablolama ve kurulum referansı

Terminal Kablolama Referansı

Düzgün Kurulum Yönü

Döngü Boyutu ve Dönüş Sayısı

6.2 Ön plaka LED göstergeleri

LED gösterge alanı

Güç ve döngü / hata LED'lerini ilk olarak devreye sokma sırasında izleyin.Ya da döngünün hata durumunda olup olmadığı..

Duyarlılık Düzenlemesi

16 hassaslık seviyesinden birini seçmek için döner seçiciyi kullanın.Daha düşük hassasiyet gürültülü ortamlarda yanlış tetiklemeyi azaltmaya yardımcı olur.

DIP Değiştiricisi Temel yönelim

DIP anahtarı bloğu ana yapılandırma alanıdır. Herhangi bir parametreyi değiştirmeden önce yükleyicilerin Aç/Kapat yönünü net bir şekilde anladıklarından emin olun.

DIP 2 ASB Otomatik Duyarlılık Artırı

Kamyonlar, otobüsler ve römorklar gibi yüksek yataklı araçların daha istikrarlı algıya ihtiyacı olduğunda ASB'yi etkinleştirin. Bu işlev, araç ilk kez döngü alanına girdiğinde algılama güvenilirliğini artırır.

DIP 3 ve DIP 4 Giriş çıkış ve röle mantığı

Bu anahtarlar giriş veya çıkış veya darbeler davranışıyla ilgili röle mantığı seçimi için kullanılır. Bariyer, kamera, kapı veya sayım kontrol mantığı ile eşleşen modu seçin.

DIP 5 Araç Varlığı Modu

Bu ayar varlık bekleme davranışını kontrol eder. Site gereksinimlerine göre sürekli varlığı, sabit bekleme zamanlamasını veya uzatılmış bekleme işlevlerini destekleyebilir.

DIP 6'dan DIP 8'e röle çıkış zamanlaması

Bu anahtarlar, 0, 2, 5, 8, 10, 15, 20 ve 30 saniye gibi birden fazla seçilebilir gecikme ile varlık rölesinin çıkış zamanlama seçeneklerini tanımlar.

DIP 9 ve DIP 10 Frekans Ayarlaması

Yakınlarda birden fazla döngü kurulduğunda, bitişik şeritler arasındaki çapraz konuşmayı ve elektromanyetik müdahaleyi azaltmak için farklı çalışma frekanslarını seçin.

Dönüştür düğmesi

Kablolama değişiklikleri veya DIP ayarları ayarlandıktan sonra, RESET tuşuna basın, böylece dedektör döngü durumunu yeniden öğrenir ve yeni yapılandırmayla çalışmaya başlar.

7Uygulama Senaryosu Modülü

Aşağıdaki uygulama senaryoları, sağladığınız referans uygulama görüntüsünü kullanarak optimize edilmiştir, ancak daha net ve daha gerçekçi araçlarla, daha temiz kompozisyonla değiştirilmiştir.ve doğrudan web sitesi kullanımı için daha az kalabalık düzen.

Senaryo Değer kullan Park engelli kapısı ve LPR şeridi Yaklaşan araçları algılayın, kamera çekimini tetikleyin, bariyeri açın ve patlama karşıtı koruma sağlayın. Endüstriyel Kapı ve Çatal Araç Bulma Bir forklift yaklaştığında yüksek hızlı kapıları etkinleştirin ve araç döngü bölgesinde kalırken kapıyı açık tutun. Konut Topluluğu Erişimi Motosikletlerin ve arabaların güvenilir tespit edilmesi de dahil olmak üzere, topluluk girişleri için araç erişim kontrolünü desteklemek. Kaydırma Kapısı ve Park Sistemi Ayakkalıların veya arabaların yanlış etkinleşmesini azaltırken, kaydırıcı kaydırıcı kapılar veya park giriş cihazları. Otomatik Kollar Yetkili araçlar yaklaştığında pollarları indirin ve araç tamamen geçene kadar yeniden kaldırmayı geciktirin. Ağırlık Sistemi Ağırlık köprüsüne gelen kamyonları tespit edin ve ağırlama mantığını doğru bir şekilde koordine edin. LED Araç Ekranı ile Park Sayımı Araç geçişini onaylamak ve mevcut alan verilerini güncellemek için park sayım sistemleri ve LED ekranlarla çalışmak. Trafik sinyali ve yol kontrolü Sinyal talebi, şerit kontrolü veya yol kenarına erişim otomasyonu için araç varlığı girişini sağlayın.

8JUTAI'yi farklı kılan nedir?

Aşağıdaki karşılaştırma görüntüsü, web sitesinde ikna edici bir satış desteği modülü olarak saklanabilir. JUTAI döngü dedektörleri ile yaygın düşük maliyetli alternatifler arasındaki ana farklılıkları özetler.

· Birçok temel alternatiften daha geniş bir döngü endüktansa aralığı 20 ‰ 2000 μH

Otomatik yeniden başlatma ve bobin hatası fonksiyonu bakımı basitleştirir ve duraklama süresini azaltır

· 16 yönlü duyarlılık seçimi, motosikletlere, arabalara ve kamyonlara daha doğru bir şekilde uyarlanmayı sağlar

• 125 kHz RFID okuyucularına herhangi bir müdahale yapılmaması, karışık erişim kontrol projeleri için uygun hale getirir

· 40,000 V yıldırım koruması ile sağlam ev, saha güvenilirliğini arttırır

9Kurulum Notları

· Kabloyu yol yüzeyine düzgün bir şekilde kesin ve kablo kurulduktan sonra boşluğu düzgün bir şekilde kapatın.

Elektromanyetik müdahaleyi azaltmak için döngü ve dedektör arasında bükülmüş çift besleyici kablo kullanın.

· Döngü besleyici kabloları yüksek voltajlı veya yüksek akımlı güç kablolarıyla birlikte yönlendirmeyin.

• Yakın döngüler veya çok şeritli projeler için farklı çalışma frekanslarını seçin.

· DIP ayarlarını değiştirdikten veya yeniden kablolama yaptıktan sonra, döngü durumunu yeniden öğrenmek için RESET'e basın.

• Motosiklet veya küçük araçları tespit ederken hassasiyeti artırın.

10Sık Sorulan Sorular

S: LD-100 ile LD-102 arasındaki fark nedir?

A: LD-100 100 ′′240 VAC güç kaynağı kullanırken, LD-102 12 ′′24 V AC / DC güç kaynağı kullanır.

S: Bu dedektör bariyer kapısının çarpma karşıtı koruması için kullanılabilir mi?

A: Evet. Araç döngü içindeyken varlık rölesi aktif kalır, bu da bariyerin açık kalmasına yardımcı olur ve çarpışma riskini azaltır.

S: Motosikletleri ve küçük araçları tespit edebilir mi?

Cevap: Evet. 16 seviye duyarlılık ayarlaması, montajcıya motosikletler, scooterler ve kompakt araçlar için duyarlılığı artırmayı sağlar.

S: Kamyonları ve römorkları tespit edebilir mi?

A: Evet. ASB otomatik duyarlılık artışı kamyonlar, otobüsler ve yüksek yataklı araçlar için istikrarı artırır.

S: Yapılandırma için yazılım gerekli mi?

A: Hayır. Tüm temel yapılandırma, döner hassasiyet anahtarı, DIP anahtarları ve RESET düğmesi kullanarak doğrudan ön panelde yapılır.

S: Çoklu dedektörler birbirine yakın yerleştirilebilir mi?

Müdahaleyi azaltmak için bitişik döngüler için farklı işletim frekansları kullanın.

11. Kopya Hazır Web Sitesi Ürün Tanımı

JUTAI LD-100 ve LD-102 kompakt tek kanallı araç döngüsü dedektörleri, park engelli kapılar, endüstriyel kapılar, sürgülü kapılar, LPR şeritlerinde,Çubuklar, trafik sinyali sistemleri, ETC şeritleri ve tartım sistemleri.holding, sayma, kamera tetikleme ve güvenlik kilitleme.

LD-100 sürümü 100 ′′240 VAC güç girişi desteklerken, LD-102 sürümü 12 ′′24 V AC/DC girişini destekler.Kurulumculara hem geleneksel AC çalışan hem de düşük voltajlı kontrol sistemleri için esnek seçenekler sunmakGeniş bir döngü enduktans aralığı ile 20 ‰ 2000 μH, dedektör farklı döngü boyutlarına ve site koşullarına kolayca adapte olur.Seçilebilir on altı hassasiyet seviyesi, motosikletlerin güvenilir bir şekilde tespit edilmesini sağlar, binek otomobilleri, SUV'lar, forkliftler, otobüsler ve kamyonlar. Seçilebilir yanıt süresi 10 ~ 90 ms, bariyerler, kapılar ve diğer otomasyon ekipmanları için hızlı tepki sağlar.

Gelişmiş alan performansı için dedektör, yüksek yataklı araçlar için ASB otomatik duyarlılık artırması, yapılandırılabilir röle mantığı, yakındaki döngü kurulumları için birden fazla frekans ayarları,Otomatik yeniden başlatma, bobin hatası göstergesi ve 40.000 V yıldırım koruması. 125 kHz RFID okuyucularına müdahale etmez, bu da entegre otopark ve erişim kontrol projeleri için uygun hale getirir.Basit bir DIP anahtarı kuruluşu ile, LED durum göstergesi ve ön RESET düğmesi, LD-100 / LD-102 güvenilir uzun vadeli araç algılama için kurulum dostu bir çözüm sağlar.
