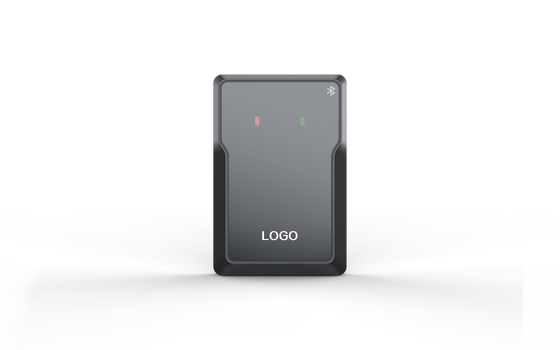

RD79-6M Anti-Crush ve Trigger Algılama IP66 Bluetooth RS485 için 79GHz Barrier Gate Radar Sensörü

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	RD79-6M
Belge	RD79-6M.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karton
Teslim süresi	5-8 iş günü
Ödeme koşulları	L/C,D/A,D/P,T/T,Western Union
Yetenek temini	1000 adet/m

Ürün ayrıntıları

Ürün Tipi	Bariyer Kapısı Radar Sensörü	Radar teknolojisi	79GHz Milimetre Dalga Radarı
Çalışma Frekansı	79–81 GHz	Radar Modu	Ezilme Önleyici / Tetikleyici / Eğimli Montaj Tetiği
Mesafe çözünürlüğü	4cm	Anten yapılandırması	2T4R Anten
Algılama hedefi	Yalnızca Araç / Yaya ve Araç Algılama	Bariyer Kol Tipi	Düz Kol / Katlanır Kol / Çit Kolu / Reklam Bariyeri
İletişim Yöntemi	İletişim Yöntemi	uygulama yapılandırması	GL Kontrolü
Tepki süresi	≤100ms	Besleme gerilimi	DC12–24V
Ortalama Akım	200mA@12V	Maksimum Akım	600mA
Ortalama Güç	1,2W@12V	Çalışma Sıcaklığı	-40°C ile +80°C arası
Koruma Derecesi	IP66	Ürün Boyutu	73,5 × 110,9 × 32,8 mm
Kablolama Çıkışı	Güç, GND, RS485, COM, YOK	Ana Fonksiyon	Bariyer Ezilme Önleyici Koruma ve Açma Tetiği

Mesaj bırakın

Ürün Açıklaması

RD79-6M Anti-Crush ve Trigger Algılama IP66 Bluetooth RS485 için 79GHz Barrier Gate Radar Sensörü

RD79-6M 79GHz Barrier Gate Radar Sensörü

RD79-6M, otopark bariyer kapıları, giriş ve çıkış yönetimi, otoparklar, yeraltı garajları ve araç erişim kontrol sistemleri için tasarlanmış 79GHz milimetre dalga radar sensörüdür.İkisi için de kullanılabilir.ezilme karşı korumavetetikleyici algılama, bariyer kapısının bariyer kol bölgesi içindeki araçları veya yayaları tespit etmesine ve kaldırma veya indirme eylemini daha güvenli bir şekilde kontrol etmesine yardımcı olur.

Geleneksel döngü dedektörleri veya kızılötesi sensörlerle karşılaştırıldığında, RD79-6M, 2T4R anten yapısı ile 79GHz LFM-CW radar teknolojisini kullanır.Açık veya karmaşık otopark ortamlarında doğru hedef tespiti ve istikrarlı çalışmaRadar, özellikle araç akışının sık olduğu ve kurulum alanının sınırlı olduğu yerlerde yanlış tetiklemeyi azaltmaya ve bariyer kapısının güvenliğini artırmaya yardımcı olabilir.

Radar, düz kol engelleri, katlanabilir kol engelleri, çit engelleri ve reklam engelleri de dahil olmak üzere birden fazla bariyer kolu türünü destekler.Parçalanma karşıtı mod dahil, tetikleme modu ve eğimli montaj tetikleme modu. Bluetooth uygulaması yapılandırması ve RS485 iletişimi ile, yükleyiciler proje komisyonlama sırasında parametreleri daha uygun bir şekilde ayarlayabilirler.PDF, radarın GL Control uygulamasıyla yapılandırılabileceğini gösteriyor., cihaz modu, bariyer kol tipi, kol yönü, algılama hedefi tipi, algılama mesafesi, arka plan öğrenimi, kaydetme yapılandırması ve yeniden başlatma fonksiyonları dahil.

Temel Özellikler

Sıkıştırma ve tetikleme tespiti için tek bir cihaz- RD79-6M çarpma karşıtı koruma ve tetik algılama sistemini bir radar sensörüne entegre ediyor.Bariyer kolunun altındaki araçları ve yayaları korumaya yardımcı olurken aynı zamanda bariyer kapısı kontrolü için araç tetikleme algılamasını sağlar.
79GHz Yüksek Hassasiyetli Radar Teknolojisi- Radar 79-81GHz'de çalışır ve açısal çözünürlüğü ve ölçüm doğruluğunu artırmak için milimetre dalga tespitini kullanır.4cm mesafe çözünürlüğü, bariyer kolunun etrafındaki hedefleri daha doğru tespit etmeye yardımcı olur..
İnsan-Araç Ayrımını Destekler- Radar, sadece araç tespiti ve yaya ve araç tespiti de dahil olmak üzere hedef tipi seçimini destekler.Bu, farklı güvenlik ve trafik yönetimi gereksinimleri olan parklama projeleri için uygundur..
Çoklu Bariyer Kol UygunluğuRD79-6M, düz kol, katlanabilir kol, çit kolu ve reklam bariyer kapısı uygulamalarını destekler.
Bluetooth Uygulama Hata Yükleme- Radar GL Control uygulamasıyla yapılandırılabilir.Arka plan öğrenimi yapın, yapılandırmayı kaydet ve radarı yeniden başlat.
Düzenlenebilir algılama aralığı- Uygulama, kullanıcıların gerçek bariyer kapısı senaryosuna göre sol mesafeyi, sağ mesafeyi, uzun algılama mesafesini ve neredeyse algılama mesafesini ayarlamalarını sağlar.Bu, çarpma karşıtı bölge yapılandırmasını iyileştirmeye ve yanlış tespiti azaltmaya yardımcı olur..
RS485 İletişim ve röle çıkışı- Kablolama diyagramı DC güç girişi, RS485 A/B iletişimi, COM ve NO çıkışlarını göstermektedir.
IP66 Dış Koruma- Radar, IP66 koruma derecesine sahiptir, PC ve alüminyum alaşımlı bir kaplama ve -40 °C'den +80 °C'ye kadar bir çalışma sıcaklık aralığına sahiptir, bu da açık hava otoparkları için uygundur,Yeraltı garajları ve sert hava ortamları.

Teknik özellikler

Ürün	Spesifikasyon
Model	RD79-6M
Ürün Türü	Bariyer Kapısı Radar Sensörü
Çalışma sıklığı	79-81GHz
Radar Teknolojisi	LFM-CW Milimetre Dalga Radarı
Anten	2T4R
Uzaklık Çözümü	4 cm
Bulma hedefi	Sadece araç / yaya ve araç tespiti
Bariyer kapısı tipi	Düz Kol / Katlanabilir Kol / Çit Kol / Reklam Engelli
İletişim	Bluetooth / RS485
Yanıt Zamanı	≤ 100 ms
Güçlendirme Voltajı	DC12-24V
Ortalama Akım	200mA@12V
Maksimum çalışma akımı	600mA
Ortalama Güç	1.2W@12V
Konut malzemeleri	PC + Alüminyum Alaşımı
Ürün Boyutu	73.5 × 110.9 × 32.8 mm
Koruma derecesi	IP66
Çalışma sıcaklığı	-40°C ila +80°C

Kablolama Tanımı

Tel rengi	Görev
Kırmızı	+12-24V DC
Siyah	GND
Yeşil	RS485 B-
Sarı	RS485 A+
Mavi	BİLGİ
Beyaz	Hayır
Kahverengi	Sınırlı
Turuncu	Sınırlı

Başvurular

Park engelli kapıları
Otopark girişleri ve çıkışları
Yeraltı garaj erişim kontrolü
Konut topluluğunun otopark kapıları
Ticari binalar için otopark sistemleri
Araç girişlerinin yönetimi
Düz kol bariyer kapıları
Katlanabilir kol bariyer kapıları
Çit bariyer kapıları
Reklam bariyerleri
Engelleme kapısının ezilme karşı koruması
Araç tetikleyici tespiti

Kurulum Notları

Radar bariyer kapısı dolabının tarafına monte edilmiştir.bariyer dolabından yatay mesafe yaklaşık 23-33cm, ve yerden sabit delik mesafesi bariyer boyutuna göre değişir.

Tavsiye edilen kurulum noktaları:

Radarı bariyer koluna bakan bariyer kapısı dolabının yanına yerleştir.
Radar algılama alanını bariyer kol koruma bölgesiyle hizalandırın.
Uygulamada doğru bariyer kolu türünü ve yönünü ayarlayın.
Kurulum ve parametreler ayarlandıktan sonra arka plan öğrenimi gerçekleştirin.
İnsanları ve araçları arka plan öğrenimi sırasında algılama bölgesinden uzak tutun.
Tüm parametre ayarlarını tamamladıktan sonra yapılandırmayı kaydet.

Sık Sorulan Sorular

RD79-6M esas olarak ne için kullanılır?

A: RD79-6M, özellikle araçlar ve yayalar için ezişme karşı koruma ve tetikleme algılama sağlamak için park bariyer kapıları için kullanılır.

RD79-6M hangi frekansı kullanıyor?

RD79-6M, 79-81GHz milimetre dalga radar frekansında çalışır.

S3: RD79-6M geleneksel bir döngü dedektörünü değiştirebilir mi?

A: Birçok bariyer kapısı uygulamasında, RD79-6M, özellikle yer döngüsü montajının zor olduğu yerlerde, radar tabanlı bir tetikleyici veya ezilme karşıtı algılama çözümü olarak kullanılabilir.

S4: Yürüyenleri tespit etmeyi destekler mi?

R: Evet. Radar sadece araç tespiti ve yaya ve araç tespiti modlarını destekliyor.

S5: Hangi bariyer kol türleri desteklenir?

A: Düz kol, katlanabilir kol, çit kolu ve reklam bariyer kapısı uygulamalarını destekler.

S6: Radar nasıl yapılandırılmıştır?

A: Radar, Bluetooth bağlantısı ile GL Control uygulaması üzerinden yapılandırılabilir. Kurulumcular cihaz modunu, bariyer türünü, kol yönünü, algılama hedefini ve algılama aralığını ayarlayabilir.

S7: Hangi iletişim yöntemleri desteklenir?

A: RD79-6M Bluetooth ve RS485 iletişimini destekler.

S8: Çalışma voltajı nedir?

A: Çalışma voltajı DC12-24V'dir.

S9: Dışarıda kullanıma uygun mu?

A: Evet. RD79-6M IP66 koruma derecesine sahiptir ve -40 °C'den +80 °C'ye kadar çalışır.

S10: Arka plan öğrenimini destekler mi?

A: Evet. Kurulum ve parametreler ayarlandıktan sonra, arka plan öğrenimi, radaranın sitenin çevresine adapte olmasına ve algılama istikrarını iyileştirmesine yardımcı olur.
