CG15-8L12 Endüstriyel Kapı Güvenlik Işık Perdesi, 8 Işınlı Kızılötesi Algılama, 12m Menzil ve Yüksek Hızlı Kapılar İçin IP67 Korumalı

JUTAI CG15-8L12, hızlı yuvarlama kapıları, garaj kapıları, soğuk depo kapıları, bölüm kapıları,Rulo panjurları ve yükleme iskelesi kapıları.

8 ışınlı bir kızılötesi algılama sistemi kullanıyor çapraz algılama teknolojisiyle birleşerek kapıdaki daha geniş bir koruyucu ızgara oluşturuyor.yaya veya diğer engeller kızılötesi şebekesini kesiyor, alıcı hemen röle çıkış durumunu değiştirir ve kapı denetleyiciye bir güvenlik sinyali gönderir.

CG15-8L12, özellikle kompakt bir Grid Mini tarzı güvenlik sensörü gerektiren projeler için uygundur.Üretim tesisi kapısı üreticileri ve sistem entegratörleri için alternatif bir çözüm sunar., uzun mesafe ve hava durumuna dayanıklı kapı koruma sensörü.

Temel paralel ışınlı fotocell sisteminin aksine, CG15-8L12, daha yoğun bir koruyucu algılama şebekesi oluşturmak için yatay ve çapraz kızılötesi ışınlarını birleştirir.

Bu tasarım, bireysel optik noktalar arasındaki kör alanları azaltmaya yardımcı olur ve üretim tesisinin kapı açılışında varlığı algılamayı geliştirir.

Göndericiler ve alıcılar 12 metreye kadar maksimum algılama mesafesine sahip, bu da sensörü geniş üretim tesisleri kapıları için uygun kılar.Depo girişleri ve büyük yükleme rıhtımı açıkları.

İnce alüminyum koruma, kapı rayının içine veya kapı çerçevesine dışarıdan monte edilebilir.

Sensör iki çalışma modunu destekler:

Normal Mod:
Herhangi bir kırmızıötesi ışın kesinti hemen güvenlik çıkışını değiştirir.

Gizleme Modu:
Kapı rayından veya kapı yapısından kaynaklanan sabit engeller kurulum sırasında gizlenebilir ve kalan algılama alanının normal çalışmaya devam etmesini sağlar.

Bu fonksiyon, ışık perdesinin bir üretim tesisinin kapı rehberi rayının içine monte edildiğinde özellikle yararlıdır.

IP67 derecelendirilmiş kaplama, iç optik ve elektronik bileşenleri toz, nem ve su maruz kalmasından korumaya yardımcı olur.

Üretim tesisinin kapıları, nemli depolar, soğuk depo girişleri ve açık hava erişim uygulamaları için uygundur.

İnce alüminyum alaşım profili, zorlu endüstriyel ortamlarda mekanik dayanıklılık, korozyon direnci ve uzun süreli istikrar sağlar.

Alıcı, kolay bir bağlantı sağlayan NO, NC ve COM röle bağlantıları sağlar:

• Hızlı yuvarlama kapı kontrol cihazları
• Garaj kapısı kontrol cihazları
• Rol kapak kontrol cihazları
• PLC sistemleri
• Erişim kontrolü ekipmanları
• Güvenlik röle devreleri

Optoelektronik güvenlik bariyeri, kapı açıklığının karşı taraflarına monte edilmiş bir kızılötesi verici ve bir alıcıdan oluşur.

Göndericiler, alıcıya doğru çoklu kızılötesi ışınları yayar.bir ızgara tipinde koruyucu alan oluşturur.

Tüm ışınlar doğru şekilde alınırsa, röle normal çalışma durumunda kalır.

Bir forklift, araç, yaya veya nesne algılama şebekesini keserse, alıcı röle çıkışını değiştirir ve üretim tesisinin kapı denetleyicisine bir sinyal gönderir.Kontrolör sonra durabilir., programlanmış kapı mantığına bağlı olarak kapıyı yeniden açmak veya kapatmasını engellemek.

Normal modda, aktif kızılötesi ışınların kesilmesi çıkış sinyali oluşturur.

Bu mod, kapı çerçevesinin dışındaki montajı ve tüm algılama alanının aktif kalması gereken uygulamalar için önerilmektedir.

Tipik uygulamalar şunları içerir:

• Yüksek hızlı PVC kapılar
• Garaj kapıları
• Bölümsel üst kapılar
• Rulo panjurlu kapılar
• Depo girişleri
• Yükleme iskelesi kapıları

Gizleme Modu şunlar için tasarlanmıştır: Işık perdesinin kapı rehber rayının içine yerleştirildiğinde,Kapı gövdesinin aşağı inmesi ve kızılötesi ışınları yukarıdan aşağıya kapatması durumunda normal mod olarak kabul edilir ve röle tetiklenmez.; Bir nesne kapı tarafından engellenmiş olmayan kızılötesi radyasyonu engellediğinde, güvenlik kırılma karşıtı fonksiyonu kapıyı açmak için tetiklenir.

Kapı kapanmadan önce veya kapanırken forkliftleri, araçları, yayaları ve malları tespit eder ve kapı kontrolörüne kapıyı durdurmaya veya yeniden açmaya yardımcı olur.

Konut, ticari ve yeraltı garaj kapısı sistemleri için ek kapı güvenlik algılama sağlar.

IP67 alüminyum kabı, soğutmalı depoların etrafında yaygın olarak bulunan nemli, soğuk ve kondansiye eğilimli ortamlar için uygundur.

Lojistik yükleme alanları ve depo doku girişleri etrafında koruyucu kızılötesi algılama şebekesi sağlar.

Kapı çerçevesi veya rehber ray boyunca yerleştirilebilir, üst kısım kapılarının kapanma alanını izlemek için.

Endüstriyel ve ticari rulo kapı sistemleri için varlık algılamasını sağlar.

• Compact Grid Mini tarzı üretim tesisi kapı sensörü
• 8 ışınlı çapraz algılama kızılötesi şebeke
• 12 metreye kadar uzun mesafe tespiti
• 1500 mm ince alüminyum profilli
• Normal ve Gizli çalışma modları
• İç ray veya dış çerçeve montajı için uygundur
• IP67 toz ve su geçirmez yapısı
• NO, NC ve COM röle çıkışı
• Hızlı 30ms algılama yanıtı
• Araçlar, forkliftler ve yaya tespiti için uygundur
• Üretim tesisi kapı denetleyici ile kolay entegrasyon
• OEM ve ODM özelleştirme kullanılabilir

CG15-8L12, normalde kompakt ızgara tarzı veya mini optoelektronik güvenlik bariyer sensörleri kullanan üretim tesisi kapı projeleri için tasarlanmıştır.

İnce profili, kesişen optik algılama, gizleme fonksiyonu ve röle çıkışı, değiştirme projeleri için uygun hale getiriyor.yeni kapı üretimi ve özel üretim tesisi kapı güvenlik sistemleri.

Başka bir marka veya modeli değiştirmeden önce mevcut bir denetleyiciyle uyumluluğu, kablo tanımını, çıkış mantığını ve kurulum boyutlarını onaylamak gerekir.

İletici ve alıcı, kapı açılışının karşı taraflarına dikey olarak monte edilir.

Emin ol:

• Her iki profil de aynı yükseklikte kurulur.
• Optik yüzeyler birbirine karşı.
• Profiller paralel ve bükülmemiş.
• Montaj yüzeyi sert ve titreşime dayanıklıdır.
• Güç ve sinyal kabloları motor ve inverter kablolarından ayrılmıştır.
• Kapı denetleyicisine bağlanmadan önce röle çıkış mantığı onaylanır.
• Gizleme Modu, sensör doğru şekilde hizalandırıldıktan sonra yapılandırılır.
• Kapı kullanıma sunulmadan önce tüm algılama alanı test edilir.

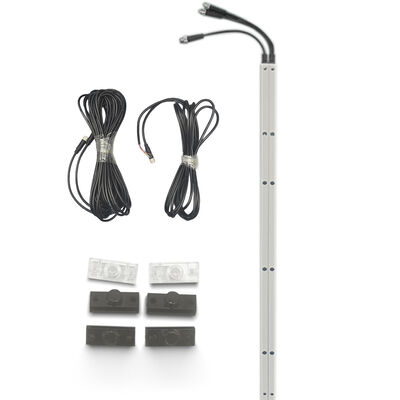

• 1 × Kızılötesi Göndericisi
• 1 × Kızılötesi Alıcı
• Bağlantı kabloları
• Montaj Aksesuarları
• Kurulum talimatları
