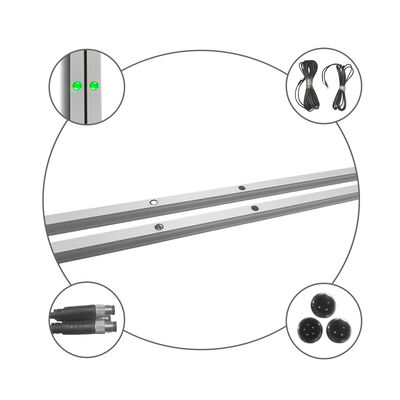

CG15-8L12 12m Algılama Menzilli, 8 Işınlı Kızılötesi Izgaralı ve IP67 Korumalı Endüstriyel Kapı Güvenlik Işık Perdesi

JUTAI CG15-8L12, hızlı endüstriyel kapılar, garaj kapıları, soğuk hava deposu kapıları, seksiyonel kapılar, panjur kapılar ve yükleme rampası kapıları için tasarlanmış kompakt bir depo portalı fotoelektrik güvenlik ışık perdesidir.

Kapı aralığında daha geniş bir koruyucu ızgara oluşturmak için 8 ışınlı kızılötesi algılama sistemini çapraz algılama teknolojisiyle birleştirir. Bir araç, forklift, yaya veya başka bir engel kızılötesi ızgarayı kestiğinde, alıcı röle çıkış durumunu hemen değiştirir ve kapı kontrol cihazına bir güvenlik sinyali gönderir.

CG15-8L12, özellikle kompakt bir Grid Mini tarzı güvenlik sensörü gerektiren projeler için uygundur. İnce profilli, uzun mesafeli ve hava koşullarına dayanıklı kapı koruma sensörü arayan depo portalı üreticileri ve sistem entegratörleri için alternatif bir çözüm sunar.

Temel bir paralel ışınlı fotocell sisteminin aksine, CG15-8L12, daha yoğun bir koruyucu algılama ızgarası oluşturmak için yatay ve çapraz kızılötesi ışınları birleştirir.

Bu tasarım, bireysel optik noktalar arasındaki kör alanları azaltmaya yardımcı olur ve depo portalı açıklığı boyunca engellerin tanınmasını iyileştirir.

Verici ve alıcı, 12 metreye kadar maksimum algılama mesafesini destekler, bu da sensörü geniş depo portalları, depo girişleri ve büyük yükleme rampası açıklıkları için uygun hale getirir.

İnce alüminyum gövde, kapı rayının içine veya kapı çerçevesine dışarıdan monte edilebilir. Kompakt yapısı, montaj alanı sınırlı olan uygulamalar için uygundur.

Sensör iki çalışma modunu destekler:

Normal Mod: Kesilen herhangi bir kızılötesi ışın, güvenlik çıkışını hemen değiştirir.

Gizleme Modu: Kurulum sırasında kapı rayı veya kapı yapısından kaynaklanan sabit engeller gizlenebilir, böylece kalan algılama alanı normal şekilde çalışmaya devam eder.

Bu işlev, ışık perdesi bir depo portalı kılavuz rayının içine monte edildiğinde özellikle kullanışlıdır.

IP67 dereceli gövde, dahili optik ve elektronik bileşenleri toz, nem ve su maruziyetinden korumaya yardımcı olur.

Depo portalları, nemli depolar, soğuk hava deposu girişleri ve dış mekan erişim uygulamaları için uygundur.

İnce alüminyum alaşımlı profil, zorlu endüstriyel ortamlarda mekanik mukavemet, korozyon direnci ve uzun süreli stabilite sağlar.

Alıcı, aşağıdaki ile kolay bağlantı sağlayan NO, NC ve COM röle kontakları sağlar:

• Hızlı endüstriyel kapı kontrol cihazları
• Garaj kapısı kontrol cihazları
• Panjur kapısı kontrol cihazları
• PLC sistemleri
• Erişim kontrol ekipmanları
• Güvenlik rölesi devreleri

Fotoelektrik güvenlik ışık perdesi, kapı açıklığının karşıt taraflarına monte edilmiş bir kızılötesi verici ve bir alıcıdan oluşur.

Verici, alıcıya doğru birden fazla kızılötesi ışın yayar. Çapraz algılama teknolojisi, optik noktalar arasında ek diyagonal algılama yolları oluşturarak ızgara tarzı bir koruyucu alan oluşturur.

Tüm ışınlar doğru şekilde alındığında, röle normal çalışma durumunda kalır.

Bir forklift, araç, yaya veya nesne algılama ızgarasını kestiğinde, alıcı röle çıkışını değiştirir ve depo portalı kontrol cihazına bir sinyal gönderir. Kontrol cihazı daha sonra programlanmış kapı mantığına bağlı olarak kapıyı durdurabilir, yeniden açabilir veya kapanmasını engelleyebilir.

Normal Modda, herhangi bir aktif kızılötesi ışınının kesilmesi bir çıkış sinyali üretir.

Bu mod, harici kapı çerçevesi montajı ve tam algılama alanının aktif kalması gereken uygulamalar için önerilir.

Tipik uygulamalar şunlardır:

• Yüksek hızlı PVC kapılar
• Garaj kapıları
• Seksiyonel tavan kapıları
• Panjur kapıları
• Depo girişleri
• Yükleme rampası kapıları

Gizleme Modu şunlar için tasarlanmıştır: Işık perdesi kapı kılavuz rayının içine monte edildiğinde, kapı gövdesinin aşağı inip kızılötesi ışınları yukarıdan aşağıya engellediği durum normal mod olarak kabul edilir ve röleyi tetiklemez; Kapı tarafından engellenenler dışında bir nesne kızılötesi radyasyonu engellediğinde, güvenlik çarpma önleme işlevi kapıyı açmak için tetiklenir

Kapı kapanmadan önce veya kapanırken forkliftleri, araçları, yayaları ve malları algılar, kapı kontrol cihazının kapıyı durdurmasına veya yeniden açmasına yardımcı olur.

Konut, ticari ve yeraltı garaj kapısı sistemleri için ek kapı güvenliği algılaması sağlar.

IP67 alüminyum gövde, soğutulmuş depoların etrafında yaygın olarak bulunan nemli, soğuk ve yoğuşmaya eğilimli ortamlar için uygundur.

Lojistik yükleme alanları ve depo yanaşma girişleri etrafında koruyucu bir kızılötesi algılama ızgarası sağlar.

Tavanlı seksiyonel kapıların kapanma alanını izlemek için kapı çerçevesi veya kılavuz rayı boyunca monte edilebilir.

Endüstriyel ve ticari panjur kapı sistemleri için engel tanıma sağlar.

• Kompakt Grid Mini tarzı depo portalı sensörü
• 8 ışınlı çapraz algılama kızılötesi ızgarası
• 12m'ye kadar uzun mesafeli algılama
• 1500mm ince alüminyum profil
• Normal ve Gizleme çalışma modları
• Dahili ray veya harici çerçeve montajı için uygundur
• IP67 toz ve su geçirmez yapı
• NO, NC ve COM röle çıkışı
• Hızlı 30ms algılama tepkisi
• Araç, forklift ve yaya algılama için uygundur
• Depo portalı kontrol cihazlarıyla kolay entegrasyon
• OEM ve ODM özelleştirmesi mevcuttur

CG15-8L12, normalde kompakt ızgara tarzı veya mini fotoelektrik güvenlik ışık perdesi sensörleri kullanan depo portalı projeleri için tasarlanmıştır.

İnce profili, çapraz algılama ışını algılaması, gizleme işlevi ve röle çıkışı, onu yedek projeler, yeni kapı üretimi ve özelleştirilmiş depo portalı güvenlik sistemleri için uygun hale getirir.

Mevcut bir kontrol cihazı, kablo tanımı, çıkış mantığı ve montaj boyutlarıyla uyumluluk, başka bir marka veya modeli değiştirmeden önce doğrulanmalıdır.

Vericiyi ve alıcıyı kapı açıklığının karşıt taraflarına dikey olarak monte edin.

Şunlardan emin olun:

• Her iki profil de aynı yükseklikte monte edilmiştir.
• Optik yüzeyler birbirine bakar.
• Profiller paraleldir ve bükülmemiştir.
• Montaj yüzeyi sert ve titreşime dayanıklıdır.
• Güç ve sinyal kabloları motor ve invertör kablolarından ayrılmıştır.
• Kapı kontrol cihazına bağlanmadan önce röle çıkış mantığı doğrulanır.
• Gizleme Modu, sensör doğru şekilde hizalandıktan sonra yapılandırılır.
• Kapı hizmete alınmadan önce tam algılama alanı test edilir.

• 1 x Kızılötesi Verici
• 1 x Kızılötesi Alıcı
• Bağlantı Kabloları
• Montaj Aksesuarları
• Kurulum Talimatları
