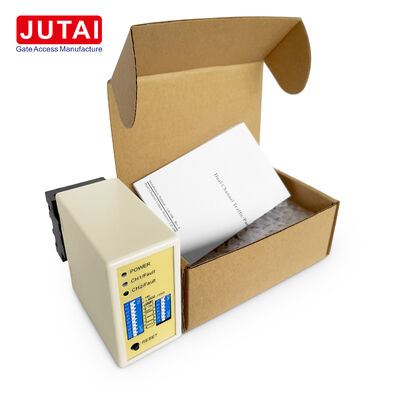

8 seviye hassasiyeti ve araç yönü algılaması ile LD-200 Park Engelli Çift Döngülü Detektör

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-200
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karikatür
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Yetenek temini	Ayda 1000 parça

Ürün ayrıntıları

Modeli	LD-200 / LD-202	Döngü Girişleri	CH1 Döngüsü + CH2 Döngüsü
Frekans Aralığı	20-100 KHZ	Yön Tespiti	Destekleniyor
Otomatik Sıfırlama Süresi	Normal Modda 10 Dakika	LD-200 Güç Kaynağı	100-240VAC
algılama kanalları	2 Kanal	LD-202 Güç Kaynağı	12-24VAC/DC
Hassasiyet Aralığı	%0,015 ila %0,8	Çalışma Modları	6 Seçilebilir Mod
Duyarlılık seviyeleri	Kanal Başına 8 Seviye	Bağımsız Tespit	CH1 ve CH2 Bağımsız Algılama Destekleniyor
Vurgulamak	LD-200 park engelli döngü detektörü , Duyarlılık kontrolü ile çift döngü detektörü , Araç yönü algılama döngüsü algılayıcı

Mesaj bırakın

Ürün Açıklaması

LD-200 Park Bariyeri Çift Döngü Dedektörü

Ürün Genel Bakışı

LD-200, iki algılama döngüsü, ayarlanabilir algılama hassasiyeti ve araç yön bilgisi gerektiren park bariyeri kurulumları için tasarlanmıştır. Bu çift kanallı dedektör, tek bir ünitede CH1 ve CH2 döngü girişlerini kabul eder, bu da onu giriş şeritleri, çıkış şeritleri ve hem yaklaşma hem de güvenlik döngülerini kullanan bariyer sistemleri için ideal hale getirir.

Anahtar devreye alma avantajları arasında, 0.015% (en yüksek hassasiyet) ile 0.8% (en düşük hassasiyet) arasında değişen, kanal başına sekiz kademeli hassasiyet ayarı bulunur. Bu, kurulumcuların dedektör yanıtını döngü geometrisine ve saha koşullarına hassas bir şekilde eşleştirmesine olanak tanır.

Döngüler ardışık olarak düzenlendiğinde, LD-200 CH1 ve CH2 aktivasyon dizisine göre araç yönünü belirler. Bağlı park bariyeri denetleyicileri için gerekli varlık veya darbe davranışını oluşturmak üzere DIP anahtarları aracılığıyla birden fazla yön modu seçilebilir.

Ana Ürün Avantajları

Tek dedektörde çift döngü girişi

Kanal başına sekiz seçilebilir hassasiyet seviyesi

Sıralı döngü aktivasyonu ile yön algılama

Altı yapılandırılabilir çalışma modu

20-100kHz seçilebilir frekans aralığı

Kalıcı varlık veya otomatik sıfırlama modu

Ayrı CH1 ve CH2 durum göstergesi

Döngü açık/kısa arıza göstergesi

Teknik Özellikler

Parametre	Özellik
Model	LD-200
Dedektör Tipi	Çift kanallı endüktif döngü dedektörü
Güç Girişi	100-240VAC
Döngü Girişleri	CH1 / CH2
Hassasiyet Adımları	Kanal başına 8
En Yüksek Hassasiyet	0.015%
En Düşük Hassasiyet	0.8%
Seçilebilir Frekans	20-100kHz
Frekans Bantları	4
Çalışma Mantığı	6 mod
Yön Tanıma	Evet
Bağımsız Varlık Modu	Evet
Darbe Fonksiyonları	Evet
Normal Otomatik Sıfırlama	Yaklaşık 10 dakika
Kalıcı Varlık Modu	Evet
Römork Hassasiyet Fonksiyonu	Evet
Çıkışlar	CH1 röle COM/NO; CH2 röle COM/NO

Hassasiyet Kontrolü

Her kanal, sekiz seviyede bağımsız hassasiyet ayarlarına sahiptir: 0.015%, 0.02%, 0.04%, 0.08%, 0.12%, 0.2%, 0.5% veya 0.8%. Uzun araçlar veya römorklar döngülerden geçerken istenmeyen röle serbest bırakılmasını önlemek için römork uygulamaları için özel bir hassasiyet artırma fonksiyonu dahildir.

Bariyer Şeritleri İçin Yön Tanıma

Eşleştirilmiş döngüler kullanarak, dedektör giriş veya çıkış hareketini belirler. CH1'den CH2'ye aktivasyon bir yönü temsil ederken, CH2'den CH1'e tersini temsil eder. Birden fazla yönlü çalışma modu, çıkış davranışını park bariyeri veya erişim kontrol sistemi mantığına uyacak şekilde ayarlar.

Park Uygulamaları

Giriş bariyeri yaklaşma ve geçiş algılama
Çıkış bariyeri araç bırakma mantığı
Ticari otopark şeritleri
Konut araç kapıları
Biletleme veya erişim kontrollü araç girişleri
Yönlü araç akışı izleme

Kurulum ve Parazit Kontrolü

Yakın mesafede kurulu birden fazla döngü için, dedektör frekansı Yüksek, Orta-Yüksek, Orta-Düşük veya Düşük olarak ayarlanabilir. Komşu döngü sistemlerinde farklı frekans seçimleri kullanmak çapraz konuşma parazitini azaltır.

Göstergeler ve Anahtarlar

Güç LED'i (KIRMIZI): "Güç Açık" olduğunu belirtmek için yanar
CH1 Algılama LED'i:
- Sabit Yanıyor: Araç algılama
- Yavaş Yanıp Sönüyor: Döngü kısa devresi veya yetersiz dönüş
- Hızlı Yanıp Sönüyor: Döngü açık devresi veya aşırı dönüş
CH2 Algılama LED'i:
- Sabit Yanıyor: Araç algılama
- Yavaş Yanıp Sönüyor: Döngü kısa devresi veya yetersiz dönüş
- Hızlı Yanıp Sönüyor: Döngü açık devresi veya aşırı dönüş

Hassasiyet Seçimi

Hassasiyet ve frekans ayarı, sekiz farklı hassasiyet seviyesi ile 7'li ve 10'lu dip anahtar ayarları aracılığıyla kolaylaştırılır.

Anahtar Yapılandırması

Anahtar 1 (S1) - Kanal 1 Döngü Fonksiyon Seçimi:

DIP 1 ve DIP 2: Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)
D3, D4, D5 ve Anahtar 2 D1, D2: Özel Fonksiyonlar (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod)
D6 ve D7 ve D8 ve Anahtar 2 D3 ve D4 ve D5: CH1 ve CH2 Hassasiyet Seçimi (Sekiz Seviye)
D9 ve D10 ve Anahtar2 D6, D7: Frekans Seçimi (20 K ila 100 KHz)

Sıfırlama Düğmesi Notu: Dip anahtarlarında herhangi bir ayar değişikliği yapıldığında LD-200 her zaman sıfırlanmalıdır.

Kurulum Kılavuzları

Bobin kesme boyutu dikdörtgen olmalıdır: uzunluk 1.0 ila 2.0 metre, genişlik 0.8 ila 1.2 metre
Köşelerde mümkün olduğunca dik açılardan kaçının
Endüksiyon bobini için ferromanyetik teller kullanın, toplam uzunluk 500 metreye kadar
Kurulum sırasında ürün fişini ve soketini dikey yönde tutun

Sistem Entegrasyonu

Yön tanıma fonksiyonuna sahip JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, aşağıdaki ile entegre edildiğinde tek kanallı giriş ve çıkış senaryoları için idealdir:

JUTAI Tek kapı denetleyicisi (Model: AC-11)
JUTAI bariyer (Model: BR-110)
JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9)
Yüksek sıcaklık dayanımlı döngü bobinleri (Model: JTHT-11)

Çalışma Prensibi

Giriş Süreci:

Araç topluluğa/otoparka girer, aynı anda iki döngü bobinine basar
LD-200/202 girişindeki UHF okuyucuyu tetikler
UHF okuyucu kart kimliğini okur ve Wiegand çıkışı aracılığıyla denetleyiciye gönderir
Denetleyici kimlik geçerliliğini doğrular ve bariyeri açmak için röle sinyali verir
Araç girer, bariyer kolu otomatik olarak iner
LD-100/102 güvenlik ve çarpışma önleme işlevi sağlar

Çıkış Süreci:

Araç topluluktan/otoparktan çıkar, içteki UHF okuyucudan geçer
LD-200/LD-202 kartı okumak ve kimliği denetleyiciye göndermek için UHF okuyucuyu tetikler
Denetleyici kimlik geçerliliğini doğrular ve bariyeri açmak için röle sinyali verir
Araç çıkar, bariyer kolu otomatik olarak iner
LD-100/102 güvenlik ve çarpışma önleme işlevi sağlar

Yön Tanıma

Yön Tanıma Fonksiyonu, araç başka bir UHF okuyucudan geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlayarak sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.

Bağımsız Çalışma Modu

JUTAI LD-200/202 Çift Kanal Döngü Dedektörü, standart tek giriş ve tek çıkışlı otoparklar için uygun, iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, her işlev için ayrı dedektörler kullanmaktan kaynaklanan donanım maliyetlerini azaltarak maliyet tasarrufu sağlar.
