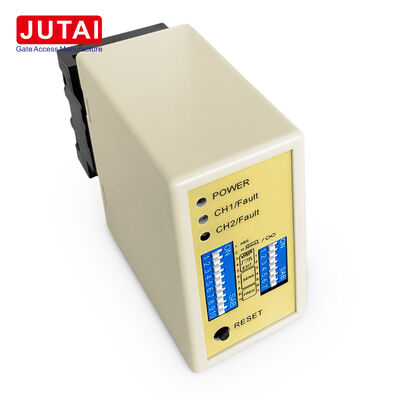

LD-200 İki Kanallı Park Döngü Dedektörü, Yön Tanıma, Varolma ve Darbe Röle Çıkışlı

  • LD-200 Two Channel Parking Loop Detector with Direction Recognition Presence and Pulse Relay Outputs
  • LD-200 Two Channel Parking Loop Detector with Direction Recognition Presence and Pulse Relay Outputs
Menşe yeri Çin
Marka adı JUTAI
Sertifika CE
Model numarası LD-200
Belge LD-200.202.pdf
Min sipariş miktarı 1
Fiyat negotiable
Ambalaj bilgileri karikatür
Teslim süresi 5 - 8 iş günü
Ödeme koşulları T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Yetenek temini Ayda 1000 parça
Ürün ayrıntıları
Döngü Girişleri CH1 Döngüsü + CH2 Döngüsü Yön Tespiti Destekleniyor
Otomatik Sıfırlama Süresi Normal Modda 10 Dakika Güç kaynağı 100-240VAC
Frekans Aralığı 20-100 KHZ Frekans Seviyeleri Yüksek / Orta-Yüksek / Orta-Düşük / Düşük
algılama kanalları 2 Kanal Hassasiyet Aralığı %0,015 ila %0,8
Bağımsız Tespit CH1 ve CH2 Bağımsız Algılama Destekleniyor Çalışma Modları 6 Seçilebilir Mod
Duyarlılık seviyeleri Kanal Başına 8 Seviye Frekans Adımları 4
Vurgulamak

iki kanal döngü dedektörü

,

röle çıkışlı park döngü dedektörü

,

yön tanımalı döngü dedektörü
Mesaj bırakın
Ürün Açıklaması
LD-200 İki Kanallı Yön Tanıma Parking Loop Detektörü
Ürün Genel Görünümü
LD-200 Parking Loop Detector

LD-200, varlık, darbeler ve araç yönü uygulamaları için yapılandırılabilir röle mantığı ile iki park döngüsü girişini birleştirir.Bu dedektör, CH1 ve CH2'nin, şerit sırasına göre farklı çıkış davranışlarına sahip tek bir cihazla izlenmesi gereken bariyer kapıları ve park kontrol dolapları için tasarlanmıştır..

Rele konfigürasyonu bu ürünün önemli bir gücüdür. Bağımsız modda, her iki kanal da ayrı araç varlığı dedektörleri olarak çalışır.Karşılıklı röle, araçlar döngüye girdiğinde veya çıktığında çıkış üretir.Yönlü modlarda, dedektör, yolculuk yönünü belirlemek ve programlanmış röle yanıtları üretmek için CH1 ve CH2 etkinleştirme dizisini kullanır.

Bu, LD-200'yi, çeşitli şerit tasarımları için farklı dedektörleri seçmek yerine birden fazla park fonksiyonunu kapsayacak bir çift kanallı dedektöre ihtiyaç duyan montajcılar için idealdir.

Temel Özellikler
CH1 ve CH2 endüktif döngü girişleri
Bulunma rölesi işlevi
Dövme rölesi işlevi
Araç yönünü tanımak
Altı seçilebilir çalışma modu
Kanal başına sekiz hassasiyet ayarları
20-100kHz ayarlanabilir frekans
Sürekli araç varlığı modu
Yaklaşık 10 dakika otomatik sıfırlama
Döngü durumunu ve arızaları gösteren LED göstergesi
Teknik özellikler
Parametreler Spesifikasyon
Model LD-200
Birincil Kullanım Park engelli çift döngü tespiti
Bulma Bölgeleri 2
Döngü Girişleri CH1 + CH2
Güç 100-240VAC
CH1 rölesi COM / NO
CH2 rölesi COM / NO
Yön Algılama Yapılandırılabilir
Varlık Modu Yapılandırılabilir
Nabız Modu Yapılandırılabilir
Seçilebilir Modlar 6
Duyarlılık seviyeleri Her kanal için 8
Duyarlılık aralığı 0.015%-0.8%
Sıklık 20-100 kHz
Sıklık Adımları 4
Otomatik Yeniden Başlat Normal modda yaklaşık 10 dakika.
Kalıcı Varlık Kullanılabilir
Rel Modu Duyarlılık artışı mevcut
Tipik Uygulamalar
  • Engelin açılması talebi
  • Araç varlığının izlenmesi
  • Geçiş onayı
  • Giriş/çıkış yönü mantığı
  • İki bölge tespiti
  • Araç akışı sinyali üretimi
Loop düzen ve bağlantı
Loop Detector Connection Diagram

Yön algılama için, iki ayrı döngü aracın yolu ile hizalandırılır ve yaklaşık 1 metre uzaklıkta bulunur.Kurulumcular her iki döngüyü ayrı ayrı kontrol etmelidir., uygun hassasiyeti seçin ve yakın döngüler müdahale yarattığında farklı frekans ayarlarını seçin.

Göstericiler ve Durum
  • Güçlü LED (Kırmızı):"Açık" işaretini göstermek için aydınlatır
  • CH1 algılama LED:
    • Sürekli Açık: Araç tespiti
    • Yavaş yanıp sönen: döngü kısa devre veya yetersiz dönüşler
    • Hızlı yanıp sönen: döngü açık devre veya aşırı bükülmeler
  • CH2 algılama LED:
    • Sürekli Açık: Araç tespiti
    • Yavaş yanıp sönen: döngü kısa devre veya yetersiz dönüşler
    • Hızlı yanıp sönen: döngü açık devre veya aşırı bükülmeler
Duyarlılık yapılandırması
Sensitivity Selection Diagram

Duyarlılık ve frekans ayarlamaları 7 ve 10 yönlü dip anahtar ayarları ile kolaylaştırılır:

  • 8 farklı duyarlılık ayarları dip anahtarı yapılandırması ile mevcuttur
  • 6, 7 ve 8 dip anahtarları CH1 hassasiyetini (0.8 ila 0.015) yönetir
  • 3, 4 ve 5 dip anahtarları CH2 hassasiyetini kontrol eder (0,8 ila 0,015)
Değiştirici Yapılandırması

Anahtar 1 (S1) - Kanal 1 Döngü Fonksiyon Seçimi:

  • DIP 1 ve DIP 2: Her iki römork için de özel hassasiyet artışı (her iki kanal)
  • D3, D4, D5 ve anahtar 2 D1, D2: Özel fonksiyonlar (mod1, 2, 3 yön algılama. mod 4, 5, 6 Normal mod)
  • D6 & D7 & D8 ve Switch 2 D3 & D4 & D5: CH1 ve CH2 Duyarlılık Seçimi (Sekiz Seviye)
  • D9 & D10 ve Switch2 D6, D7: Frekans Seçimi (20 K ile 100 KHz)
Switch Configuration Diagram 1 Switch Configuration Diagram 2 Switch Configuration Diagram 3 Switch Configuration Diagram 4
Yeniden ayarlama düğmesi notu:LD-200, dip anahtarlarında ayar değişikliği yapıldığında yeniden ayarlanmalıdır.
Kurulum Rehberleri
  • Bobin kesme boyutu dikdörtgen olmalıdır: uzunluğu 1.0 ila 2.0 metre, genişliği 0.8 ila 1.2 metre
  • Mümkün olduğunca köşelerde dik açılardan kaçının.
  • İndüksiyon bobini için ferromanyetik tel kullanın, toplam uzunluğu 500 metreye kadar
  • Kurulum sırasında ürün fişini dikey yönde tutun.
Coil Installation Overview Installation Orientation
Sistem Entegrasyonu
System Integration Diagram

JUTAI LD200/202 çift kanallı araç döngüsü dedektörü serisi, yön tanıma fonksiyonu ile donatılmış, bir kanal giriş ve çıkış senaryoları için idealdir:

  • JUTAI Bir kapı denetleyici (Model: AC-11)
  • JUTAI kapı bariyeri (Model: BR-110)
  • JUTAI uzun menzilli RFID okuyucu (Model: PUHF-9)
  • Yüksek sıcaklığa dirençli döngü bobinleri (Model: JTHT-11)
Çalışma prensibi
Giriş Süreci
  1. Araç, aynı anda iki sarmal sarmaşını basarken, topluluk / otoparka giriyor.
  2. LD-200/202 girişte UHF okuyucuyu tetikler.
  3. UHF okuyucu kart kimliğini okur ve Wiegand çıkışı üzerinden denetleyiciye gönderir
  4. Denetleyici kimlik geçerliliğini doğrular ve kapı bariyerini açmak için sinyal gönderir.
  5. Araba giriyor, bariyer kol otomatik olarak düşüyor.
  6. LD-100/102 güvenlik ve kırılma karşıtı işlevsellik sağlar
Çıkış Süreci
  1. Araba çıkışları topluluk / otopark, UHF okuyucu içinde geçerken
  2. LD-200/LD-202 UHF okuyucuyu kartı okumaya ve kontrolöre kimlik göndermeye zorlar
  3. Denetleyici kimlik geçerliliğini doğrular ve kapı bariyerini açmak için sinyal gönderir.
  4. Araba çıkışları, bariyer kol otomatik olarak düşürür
  5. LD-100/102 güvenlik ve kırılma karşıtı işlevsellik sağlar

Yön tanımı:Yön tanıma fonksiyonu, aracın başka bir UHF okuyucusunun önünden geçtiğinde çift kanallı döngü algılayıcısının sinyali tekrar tetiklememesini sağlar.Sistemde sadece giriş veya çıkış kayıtlarını kaydetmek.

Working Principle Diagram
Bağımsız Çalışma Modu
Independent Operation Diagram

JUTAI LD-200/202 Çift Kanal Döngü Detektörü, standart bir giriş ve bir çıkışlı otoparklar için uygun iki bağımsız tek kanallı döngü detektörü olarak da çalışabilir.Bu yapılandırma, her fonksiyon için ayrı dedektör kullanmakla ilişkili donanım maliyetlerini azaltarak maliyet tasarrufu avantajları sağlar.

Additional Application Diagram 1 Additional Application Diagram 2
