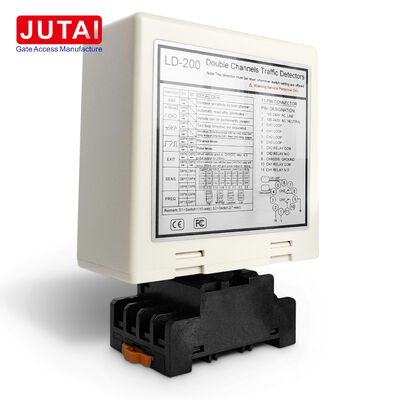

Park giriş ve çıkış kontrolü için çift bağımsız kanalları olan LD-200 Araç Yönü Döngüsü Detektörü

LD-200, araç yönü tespiti gerektiren otopark giriş ve çıkışları için özel olarak tasarlanmıştır. İki bağımsız döngü kanalı, şeritte sıralı olarak konumlandırılabilir ve dedektörün CH1 ve CH2 aktivasyon dizilerini karşılaştırmasına ve yöne özgü röle yanıtları üretmesine olanak tanır.

CH1-ilk dizisi bir yönü, CH2-ilk dizisi ise ters yönü gösterir. Bu yön bilgisi, giriş/çıkış mantığı, araç akışı işleme veya bariyer çalışması için uyumlu otopark kontrolörlerine iletilebilir. Dedektör, temel döngü ve röle bilgilerini sağlayarak otopark kontrolörlerini tamamlar.

Yön tespiti isteğe bağlıdır. Projeler iki ayrı araç varlığı bölgesi gerektirdiğinde, kanallar bağımsız olarak çalışabilir. Bu esneklik, kurulumcuların bir kanalı yaklaşma döngüsü için ve ikincisini geçiş, güvenlik veya ikincil tespit noktaları için kullanmalarına olanak tanır.

Altı seçilebilir mod, özel yönlü davranışları, ayrı varlık çalışmasını ve darbe çalışmasını içerir. Uygun DIP anahtar kombinasyonlarını yapılandırarak, çıkış mantığı belirli giriş veya çıkış dizisi gereksinimlerine uyacak şekilde eşleştirilebilir.

Her kanal, yaklaşık 20-100kHz arasında sekiz hassasiyet seviyesi (%0.015 ila %0.8) ve dört frekans ayarı sunar. Komşu şeritlerdeki döngüler birbirini etkileyecek kadar yakın olduğunda frekans ayrımı yardımcı olur. Dedektör ayrıca römork hassasiyeti artırma, otomatik sıfırlama ve kalıcı varlık çalışmasını destekler.

• Otopark giriş yön kontrolü
• Otopark çıkış yön kontrolü
• Çift yönlü araç şeritleri
• Erişim kontrollü ticari alanlar
• Konut kapı sistemleri
• Endüstriyel giriş ve çıkış yolları

Yön tanıma için, iki döngüyü araç yolu boyunca sıralı olarak kurun. Kılavuz, CH1 ve CH2 arasında yaklaşık 1m ayrım önerir. Kararlı sıralama için uygun döngü geometrisi, uygun hassasiyet ve frekans seçimi kritiktir.

• Güç LED'i (KIRMIZI): "Güç AÇIK" olduğunu belirtmek için yanar
• CH1 Tespit LED'i:
  • Sabit Yanıyor: Araç tespiti
  • Yavaş Yanıp Sönüyor: Döngü kısa devresi veya yetersiz bükülme
  • Hızlı Yanıp Sönüyor: Döngü açık devresi veya aşırı bükülme
• CH2 Tespit LED'i:
  • Sabit Yanıyor: Araç tespiti
  • Yavaş Yanıp Sönüyor: Döngü kısa devresi veya yetersiz bükülme
  • Hızlı Yanıp Sönüyor: Döngü açık devresi veya aşırı bükülme

Hassasiyet ve frekans ayarı, 7 yollu ve 10 yollu dip anahtar ayarları aracılığıyla kolaylaştırılır:

• Dip anahtar yapılandırması aracılığıyla mevcut 8 farklı hassasiyet ayarı
• Dip anahtarları 6, 7 ve 8, CH1 hassasiyetini (0.8 ila 0.015) yönetir
• Dip anahtarları 3, 4 ve 5, CH2 hassasiyetini (0.8 ila 0.015) kontrol eder

Anahtar 1 (S1) - Kanal 1 Döngü Fonksiyonu Seçimi:

• DIP 1 & DIP 2: Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)
• D3, D4, D5 ve Anahtar 2 D1, D2: Özel Fonksiyonlar (Mod1, 2, 3 Yön Tespiti. Mod 4, 5, 6 Normal mod)
• D6 & D7 & D8 ve Anahtar 2 D3 & D4 & D5: CH1 ve CH2 Hassasiyet Seçimi (Sekiz Seviye)
• D9 & D10 ve Anahtar2 D6, D7: Frekans Seçimi (20 K ila 100 KHz)

• Bobin kesme boyutu dikdörtgen olmalıdır: uzunluk 1.0 ila 2.0 metre, genişlik 0.8 ila 1.2 metre
• Köşelerde mümkün olduğunca dik açılardan kaçının
• Endüksiyon bobini için ferromanyetik teller kullanın, toplam uzunluk 500 metreye kadar
• Kurulum sırasında ürün fişini ve soketini dikey yönde tutun

Yön tanıma fonksiyonuna sahip JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, aşağıdaki cihazlarla entegre edildiğinde tek kanallı giriş ve çıkış senaryoları için idealdir:

• JUTAI Tek Kapı Kontrol Cihazı (Model: AC-11)
• JUTAI Bariyer (Model: BR-110)
• JUTAI Uzun Menzilli RFID Okuyucu (Model: PUHF-9)
• Yüksek Sıcaklık Dirençli Döngü Bobinleri (Model: JTHT-11)

Giriş Süreci:

1. Araç topluluğa/otoparka girer, iki döngü bobinine aynı anda basar
2. LD-200/202 girişindeki UHF okuyucuyu tetikler
3. UHF okuyucu kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrolöre gönderir
4. Kontrolcü kimlik geçerliliğini doğrular ve bariyeri açmak için röle sinyali verir
5. Araç girer, bariyer kolu otomatik olarak iner
6. LD-100/102 güvenlik ve çarpışma önleme işlevi sağlar

Çıkış Süreci:

1. Araç topluluktan/otoparktan çıkar, içteki UHF okuyucudan geçer
2. LD-200/LD-202 kartı okumak ve kimliği kontrolöre göndermek için UHF okuyucuyu tetikler
3. Kontrolcü kimlik geçerliliğini doğrular ve bariyeri açmak için röle sinyali verir
4. Araç çıkar, bariyer kolu otomatik olarak iner
5. LD-100/102 güvenlik ve çarpışma önleme işlevi sağlar

Yön Tanıma: Yön Tanıma Fonksiyonu, araç başka bir UHF okuyucudan geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlar, sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.

JUTAI LD-200/202 Çift Kanal Döngü Dedektörü, standart tek girişli ve tek çıkışlı otoparklar için uygun iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir. Bu yapılandırma, her işlev için ayrı dedektörler kullanmaktan kaynaklanan donanım maliyetlerini azaltarak maliyet tasarrufu sağlar.
