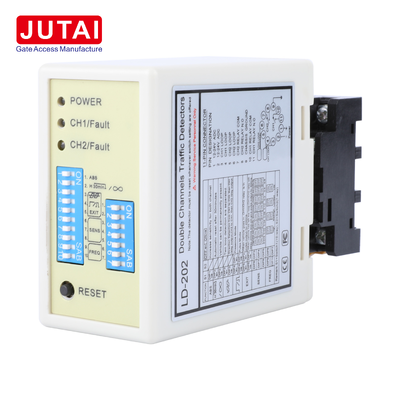

LD-200 LD-202 Çift Kanallı Araç Döngü Dedektörü Park Bariyeri ve Yön Tespiti için AC DC Versiyonları

Menşe yeri	Çin
Marka adı	JUTAI
Sertifika	CE
Model numarası	LD-200
Belge	LD-200.202.pdf
Min sipariş miktarı	1
Fiyat	negotiable
Ambalaj bilgileri	karikatür
Teslim süresi	5 - 8 iş günü
Ödeme koşulları	T/T,L/C,D/A,D/P,Western Union,Paypal,Alipay
Yetenek temini	Ayda 1000 parça

Ürün ayrıntıları

algılama kanalları	2 Kanal	LD-200 Gücü	100-240VAC
LD-202 Güç	12-24VAC/DC	Hassasiyet Aralığı	%0,015 ila %0,8
Frekans Aralığı	20-100 KHZ	Frekans Seviyeleri	Yüksek / Orta-Yüksek / Orta-Düşük / Düşük
Çalışma Modları	6 Seçilebilir Mod	Duyarlılık seviyeleri	Kanal Başına 8 Seviye
Otomatik Sıfırlama Süresi	Normal Modda 10 Dakika	Döngü Girişleri	CH1 Döngüsü + CH2 Döngüsü
Röle Çıkışları	CH1 COM/NO; CH2 COM/NO	Algılama teknolojisi	Endüktif Döngü Araç Algılama
Vurgulamak	Çift kanallı döngü dedektörü , Park bariyeri için araç döngü dedektörü , Yön tespiti için AC DC döngü dedektörü

Mesaj bırakın

Ürün Açıklaması

LD-200 LD-202 Çift Kanallı Araç Döngü Dedektörü AC DC Versiyonları Park Bariyeri ve Yön Algılama İçin

Ürün Genel Bakışı

LD-200 / LD-202 serisi, iki besleme versiyonunda aynı çift kanallı araç algılama konseptini sunar. LD-200, 100-240VAC güç için tasarlanmışken, LD-202 12-24VAC/DC kullanır. Bu, bir park sistemi entegratörünün, temel çift döngü çalışma konseptini değiştirmeden bariyer veya erişim kontrol kabini içindeki mevcut güce uygun dedektörü seçmesine olanak tanır.

Her iki versiyon da iki endüktif döngü, CH1 ve CH2 kabul eder ve bağımsız araç varlığı algılama veya döngüler sıralı olarak düzenlendiğinde yönlendirme mantığı için kullanılabilir. Bu nedenle seri, park bariyerleri, erişim kontrol girişleri, çıkış şeritleri ve iki algılama bölgesi gerektiren diğer projeler için uygundur.

Ana Özellikler

İki bağımsız döngü girişi
Araç yönü algılama
Altı seçilebilir çalışma modu
Varlık ve darbe röle çalışması
Kanal başına sekiz hassasiyet seviyesi
Yaklaşık 20-100kHz arasında dört frekans seçimi
Otomatik sıfırlama ve kalıcı varlık modları
Römork hassasiyeti artırma fonksiyonu
LED tabanlı algılama ve döngü arızası göstergesi

Model Seçim Rehberi

Kontrol kabini 100-240VAC sağlıyorsa LD-200'ü seçin. Mevcut besleme 12-24VAC/DC ise LD-202'yi seçin. Seçim, proje güç mimarisine ve kablolama gereksinimlerine dayanmalıdır. Diğer araç algılama fonksiyonları, seri kılavuzunda açıklanan aynı çift kanallı prensibe dayanmaktadır.

Teknik Özellikler

Parametre	Özellik
Seri	LD-200 / LD-202
Algılama Kanalları	2
LD-200 Güç	100-240VAC
LD-202 Güç	12-24VAC/DC
Döngü Girişleri	CH1 + CH2
Hassasiyet	Her kanal için 8 seviye
Hassasiyet Aralığı	0.015%-0.8%
Frekans	20-100kHz
Frekans Seçenekleri	Yüksek / Orta-Yüksek / Orta-Düşük / Düşük
Seçilebilir Modlar	6
Yön Algılama	Evet
Bağımsız Varlık Algılama	Evet
Darbe Çıkış Mantığı	Evet
Otomatik Sıfırlama	Yaklaşık 10 dk
Kalıcı Varlık	Evet
Römork Hassasiyeti Fonksiyonu	Evet
Röle Çıkışları	CH1 COM/NO; CH2 COM/NO

Kurulum Referansı

Döngü Çevresi	Önerilen Tur Sayısı
3-4m	6 tur
4-6m	5 tur
6-10m	4 tur
10-20m	3 tur
20m ve üzeri	2 tur

Tipik bir çift döngülü yön algılama düzeni için, CH1 ve CH2, şerit boyunca sıralı olarak ayrı algılama döngüleri olarak kurulur. Kılavuzdaki çizim, iki döngü arasında yaklaşık 1m boşluk olduğunu göstermektedir. Kurulumdan sonra, DIP anahtar ayarları değiştirildiğinde dedektör sıfırlanmalıdır.

Bağlantı Şeması

Göstergeler ve Durum İzleme

Güç LED'i (KIRMIZI): "Güç AÇIK" olduğunu belirtmek için yanar
CH1 Algılama LED'i:
- Sürekli Yanıyor: Araç algılama
- Yavaş Yanıp Sönüyor: Döngü kısa devresi veya yetersiz tur sayısı
- Hızlı Yanıp Sönüyor: Döngü açık devresi veya aşırı tur sayısı
CH2 Algılama LED'i:
- Sürekli Yanıyor: Araç algılama
- Yavaş Yanıp Sönüyor: Döngü kısa devresi veya yetersiz tur sayısı
- Hızlı Yanıp Sönüyor: Döngü açık devresi veya aşırı tur sayısı

Hassasiyet Yapılandırması

Hassasiyet ve frekans ayarı, 7 ve 10 yollu dip anahtar ayarları aracılığıyla kolaylaştırılır:

Dip anahtar yapılandırması aracılığıyla mevcut 8 farklı hassasiyet ayarı
6, 7 ve 8 numaralı dip anahtarlar CH1 hassasiyetini (0.8 ila 0.015) yönetir
3, 4 ve 5 numaralı dip anahtarlar CH2 hassasiyetini (0.8 ila 0.015) kontrol eder

Anahtar Yapılandırma Detayları

Anahtar 1 (S1) - Kanal 1 Döngü Fonksiyonu Seçimi:

DIP 1 ve DIP 2: Her İki Römork İçin Özel Hassasiyet Artışı (Her İki Kanal)
D3, D4, D5 ve Anahtar 2 D1, D2: Özel Fonksiyonlar (Mod1, 2, 3 Yön Algılama. Mod 4, 5, 6 Normal mod)
D6 ve D7 ve D8 ve Anahtar 2 D3 ve D4 ve D5: CH1 ve CH2 Hassasiyet Seçimi (Sekiz Seviye)
D9 ve D10 ve Anahtar2 D6, D7: Frekans Seçimi (20 K ila 100 KHz)

Sıfırlama Düğmesi Notu: Dip anahtarlarında herhangi bir ayar değişikliği yapıldığında LD-200 sıfırlanmalıdır.

Kurulum Kılavuzları

Bobin kesme boyutu dikdörtgen olmalıdır: uzunluk 1.0 ila 2.0 metre, genişlik 0.8 ila 1.2 metre
Köşelerde mümkün olduğunca dik açılardan kaçının
Endüksiyon bobini için ferromanyetik teller kullanın, toplam uzunluk 500 metreye kadar
Kurulum sırasında ürün fişini ve soketini dikey yönde tutun

Sistem Entegrasyonu

Yön tanıma fonksiyonu ile donatılmış JUTAI LD200/202 çift kanallı araç döngü dedektörü serisi, aşağıdaki cihazlarla entegre edildiğinde tek kanallı giriş ve çıkış senaryoları için idealdir:

JUTAI Tek Kapı Kontrol Cihazı (Model: AC-11)
JUTAI Bariyer Kapısı (Model: BR-110)
JUTAI Uzun Menzilli RFID Okuyucu (Model: PUHF-9)
Yüksek Sıcaklık Dayanımlı Döngü Bobinleri (Model: JTHT-11)

Çalışma Prensibi

Giriş Süreci

Araç topluluğa/otoparka girer, aynı anda iki döngü bobinine basar
LD-200/202 girişindeki UHF okuyucuyu tetikler
UHF okuyucu kart kimliğini okur ve Wiegand çıkışı aracılığıyla kontrol cihazına gönderir
Kontrol cihazı kimlik geçerliliğini doğrular ve bariyer kapısını açmak için röle sinyali verir
Araç girer, bariyer kolu otomatik olarak iner
LD-100/102 güvenlik ve çarpışma önleme işlevi sağlar

Çıkış Süreci

Araç topluluktan/otoparktan çıkar, içteki UHF okuyucudan geçer
LD-200/LD-202 kartı okumak ve kimliği kontrol cihazına göndermek için UHF okuyucuyu tetikler
Kontrol cihazı kimlik geçerliliğini doğrular ve bariyer kapısını açmak için röle sinyali verir
Araç çıkar, bariyer kolu otomatik olarak iner
LD-100/102 güvenlik ve çarpışma önleme işlevi sağlar

Yön Tanıma

Yön Tanıma Fonksiyonu, araç başka bir UHF okuyucudan geçtiğinde çift kanallı döngü dedektörünün sinyali tekrar tetiklememesini sağlayarak sistemde yalnızca giriş veya çıkış kayıtlarını kaydeder.

Bağımsız Çalışma Modu

JUTAI LD-200/202 Çift Kanallı Döngü Dedektörü, standart tek giriş ve tek çıkışlı otoparklar için uygun iki bağımsız tek kanallı döngü dedektörü olarak da işlev görebilir.

Bu yapılandırma, her işlev için ayrı dedektörler kullanmaktan kaynaklanan donanım maliyetlerini azaltarak maliyet tasarrufu sağlar.

Uygulama Örnekleri

Tipik Uygulamalar

AC beslemeli kontrol kabinli park bariyeri kapıları
Düşük voltajlı DC/AC park kontrol cihazları
Giriş ve çıkış yönü algılama
Çift döngülü araç erişim şeritleri
Ticari park sistemleri
Konut ve endüstriyel araç kapıları

Entegrasyon Değeri

Hem AC hem de düşük voltaj besleme versiyonları sunmak, distribütörlere ve entegratörlere farklı bariyer markaları ve proje standartları arasında esneklik sağlar. Ortak çift kanallı mantık, her kurulum için uygun güç modelini seçerken şerit tasarımını standartlaştırmayı da kolaylaştırır.
